14 let DTM Zlnskho kraje Plze 14 3
- Slides: 31
14 let DTM Zlínského kraje Plzeň 14. 3. 2017 Mgr. Irena Křeková, koordinace projektu JDTM ZK Oddělení informatiky, Krajský úřad Zlínského kraje Ing. Ivan Kusák, správa datového skladu JDTM ZK GEOVAP, spol. s r. o.
Jednotná digitální technická mapa Zlínského kraje • Projekt, na kterém spolupracuje Zlínský kraj, správci inženýrských sítí, města a obce na území Zlínského kraje již od roku 2003 • Hlavní cíl - jednotná správa, aktualizace, tvorba a vzájemné sdílení technických map • Základní principy projektu se nemění po celou dobu fungování Obsah: • ÚMPS - účelová mapa povrchové situace - geodeticky měřená uliční čára polohopis a výškopis v měř. 1: 500, systému S-JTSK • inženýrské sítě Výhody: • využití existujících měření • průběžná aktualizace • jednotná data na jednom místě

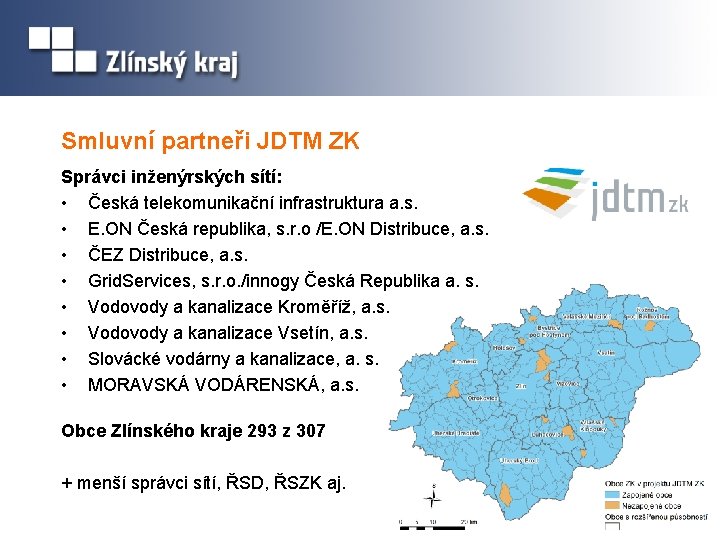

Smluvní partneři JDTM ZK Správci inženýrských sítí: • Česká telekomunikační infrastruktura a. s. • E. ON Česká republika, s. r. o /E. ON Distribuce, a. s. • ČEZ Distribuce, a. s. • Grid. Services, s. r. o. /innogy Česká Republika a. s. • Vodovody a kanalizace Kroměříž, a. s. • Vodovody a kanalizace Vsetín, a. s. • Slovácké vodárny a kanalizace, a. s. • MORAVSKÁ VODÁRENSKÁ, a. s. Obce Zlínského kraje 293 z 307 + menší správci sítí, ŘSD, ŘSZK aj.
Uživatelé JDTM ZK • • Smluvní partneři: • Obce • Správci inženýrských sítí • Ostatní smluvní partneři – ŘSZK, ŘSD, Pozemkový úřad apod. Projektanti Geodeti Jiní uživatelé – IZS (HZS, Policie), studenti apod.
Historie JDTM ZK • • Počátky fungování technické mapy za spolupráce obcí a správců technické infrastruktury byly na území okresu Uherské Hradiště v 90. letech minulého století Po vzniku krajů se tento princip spolupráce přenesl na celé území Zlínského kraje Projekt JDTM ZK byl schválen v roce 2002 2003 – 2004 testovací provoz, sjednocování polohopisu Od začátku zapojena většina obcí (říjen 2003 – 247 obcí z 304) 2004 – 2007 – první VZ na zajištění správy datového skladu 2007 – dosud – druhá VZ na zajištění správy datového skladu 2010 – Portál JDTM ZK na nové technologii
Jak vypadal Portál JDTM ZK v letech 2004 - 2010 HTML klient GS Web
Výměna a zpracování dat 2004 - 2010 • • • Žádost o data – Zakázkový list. XLS prostřednictvím e-mailu či faxu Data zasílána e-mailem Technologie zpracování: • Bentley Microstation • relační databáze
Portál JDTM ZK v současnosti 9. 3. 2017
Zakázky • Žádosti o poskytnutí dat, výdej dat, vrácení dat prostřednictvím on-line webového formuláře

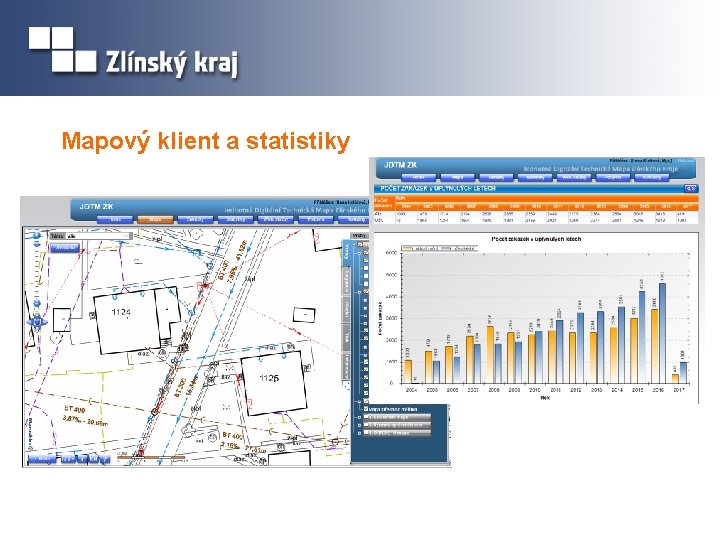

Mapový klient a statistiky

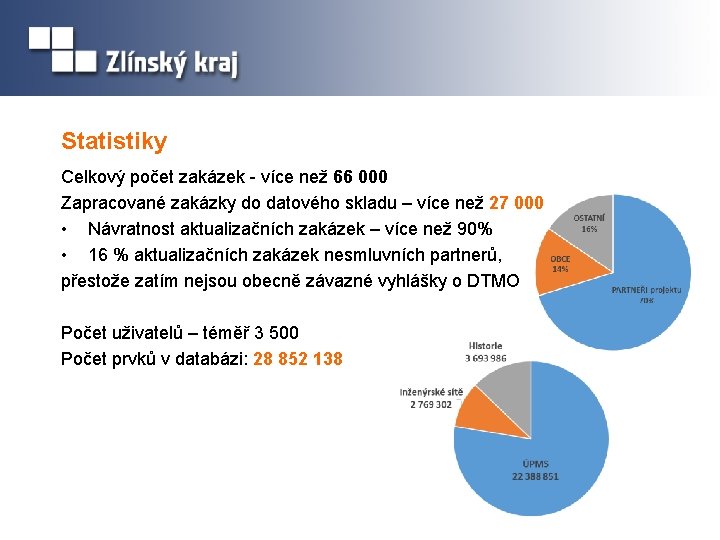

Statistiky Celkový počet zakázek - více než 66 000 Zapracované zakázky do datového skladu – více než 27 000 • Návratnost aktualizačních zakázek – více než 90% • 16 % aktualizačních zakázek nesmluvních partnerů, přestože zatím nejsou obecně závazné vyhlášky o DTMO Počet uživatelů – téměř 3 500 Počet prvků v databázi: 28 852 138

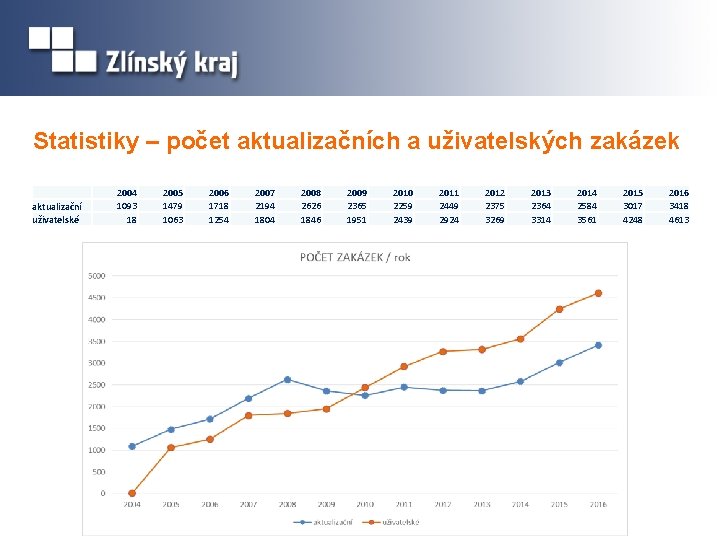

Statistiky – počet aktualizačních a uživatelských zakázek aktualizační uživatelské 2004 1093 18 2005 1479 1063 2006 1718 1254 2007 2194 1804 2008 2626 1846 2009 2365 1951 2010 2259 2439 2011 2449 2924 2012 2375 3269 2013 2364 3314 2014 2584 3561 2015 3017 4248 2016 3418 4613

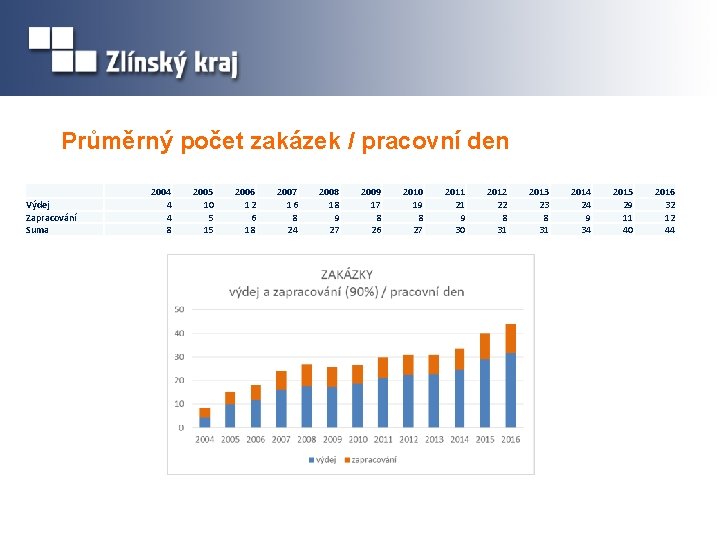

Průměrný počet zakázek / pracovní den Výdej Zapracování Suma 2004 4 4 8 2005 10 5 15 2006 12 6 18 2007 16 8 24 2008 18 9 27 2009 17 8 26 2010 19 8 27 2011 21 9 30 2012 22 8 31 2013 23 8 31 2014 24 9 34 2015 29 11 40 2016 32 12 44
Ukázka využití dat JDTM ZK
Technologie - vývoj Bentley Micro. Station Geo. Store v 5 Bentley Micro. Station Geo. Store v 6 Evidence zakázek vzdálená editace webové služby Cloudové řešení Relační databáze Webový portál Evidence zakázek on-line publikace dat WMS Geo. Store v 6 geometrie WKB Výměnný formát XML
Model správy JDTM ZK Smluvní účastníci projektu • Obce a města ZK • Správci technické infrastruktury • Ostatní (např. regionální správci TI, Pozemkový úřad, ŘSD ČR) Uživatelé a tvůrci • Geodeti • Projektanti • Ostatní (např. studenti, vyučující, dočasné registrace, HZS ZK) Koordinátor projektu Správce datového skladu
datový sklad DTM WEBOVÝ PORTÁL Zpracovatelé Geodetická firma Projekční firma Objednávka prací Obec Odevzdání zakázky Kontrola akceptace Informace o stavu zpracování Správce TI Zapravování Akceptace Žádost o kontrolu Výdej dat Správce DTM Žádost o data Náhled na data Investoři Kraj Náhled na data Poskytnutí průběhu sítí Předávání dat Model správy JDTM ZK Ostatní

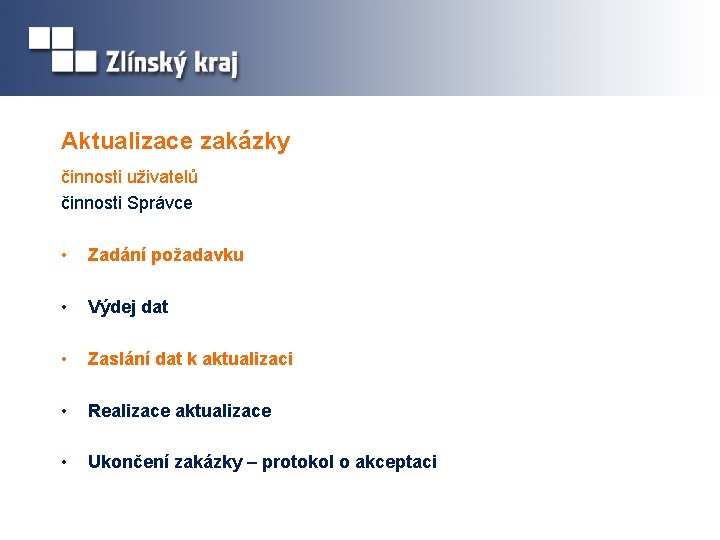

Aktualizace zakázky činnosti uživatelů činnosti Správce • Zadání požadavku • Výdej dat • Zaslání dat k aktualizaci • Realizace aktualizace • Ukončení zakázky – protokol o akceptaci

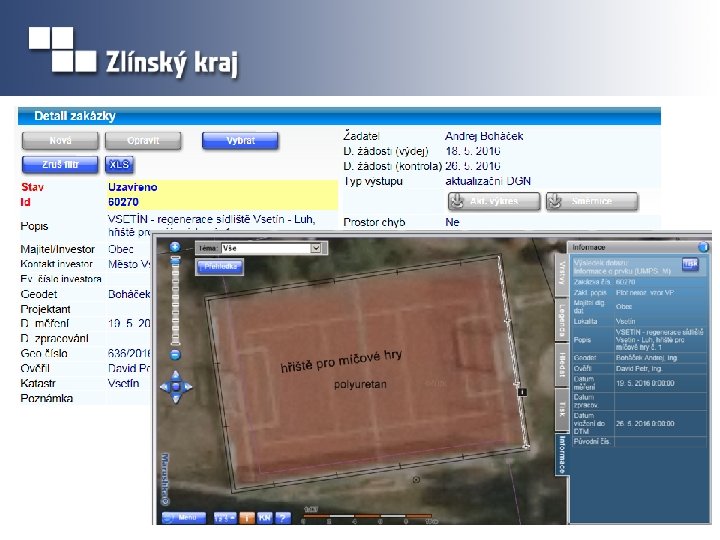

Aktualizace zakázky – webový portál
Technická mapa Stav 19. 5. 2004 načítací zakázka 1223, MÚ Zlín Stav 10. 3. 2017
Resymbolizace dle zakázek v prostoru 21 realizovaných aktualizací, vybráno 8 největších

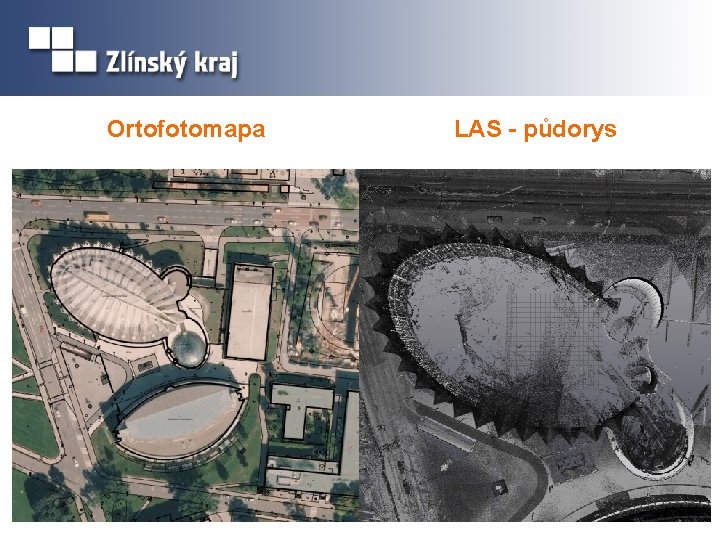

Ortofotomapa LAS - půdorys
Laserové skenování – 3 D model
Inženýrské sítě • • průběhy sítí od správců technické infrastruktury obecné sítě = ostatní, vlastníkem je obec, mikroregiony, průmyslové areály … Kanalizace splašková (Va. K VS) Kanalizace dešťová (obec) Veřejné osvětlení (obec) Vodovod (SVK UH) Vodovod ostatní (areál nemocnice)
Předávání dat Grafické soubory • DGN v 7, DGN v 8 • DXF, DWG • SHP • • směrnice JDTM ZK externí směrnice Výměnný formát XML • úplný stav / rozdílové věty Databázový dump • vlastní nástroj • • • Grid. Services – od 10/2008 CETIN - od 03/2011 ČEZ – od 03/2011 • • • MSSQL ORACLE Postgre. SQL • různé atributy / různý rozsah • směrnice JDTM ZK 2 x měsíčně 3 subjekty + čtvrtletně 15 subjektů + na žádost data do IS obcí Podporujeme vytvoření standardu výměnného formátu XML
Prostory systematických chyb Evidence prostorů • Zakázky k aktualizaci – geodet prostor ANO • Při realizaci aktualizace – Správce DS zjistí odchylky • Vložení ohraničení a evidence prostoru - řešit Řešení prostorů • Více aktualizačních zakázek nebo zaměření identických bodů • Rozbor odchylek • Transformace polohopisu a inženýrských sítí • Změna ohraničení - vyřešeno • Předání změn partnerům Pro správné řešení (opravu) je nezbytná historie aktualizací v DTM
Evidované prostory systematických chyb • • • ohraničení prostoru evidence dotčené zakázky překreslení dle zakázky vyhodnocení odchylek na IB Nezbytné pro opravu chyby polohy inženýrských sítí.
Vyřešené prostory systematických chyb • • • kontrolní měření laserové scanování archivace transformačního klíče a transformačního obrysu

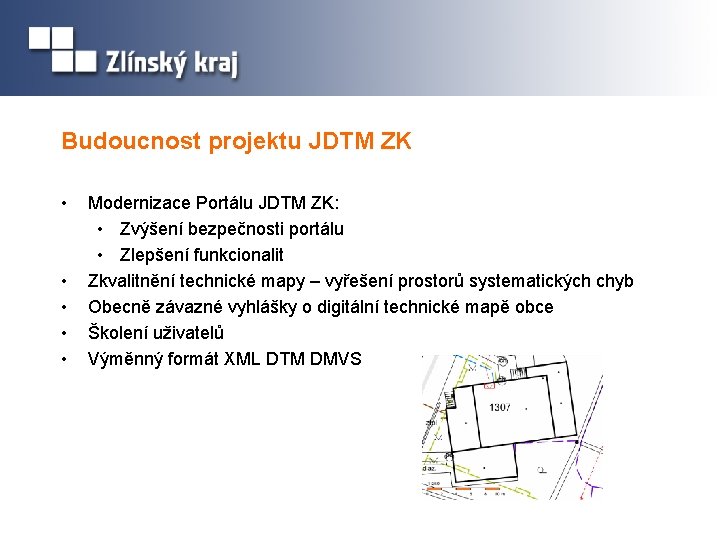

Budoucnost projektu JDTM ZK • • • Modernizace Portálu JDTM ZK: • Zvýšení bezpečnosti portálu • Zlepšení funkcionalit Zkvalitnění technické mapy – vyřešení prostorů systematických chyb Obecně závazné vyhlášky o digitální technické mapě obce Školení uživatelů Výměnný formát XML DTM DMVS

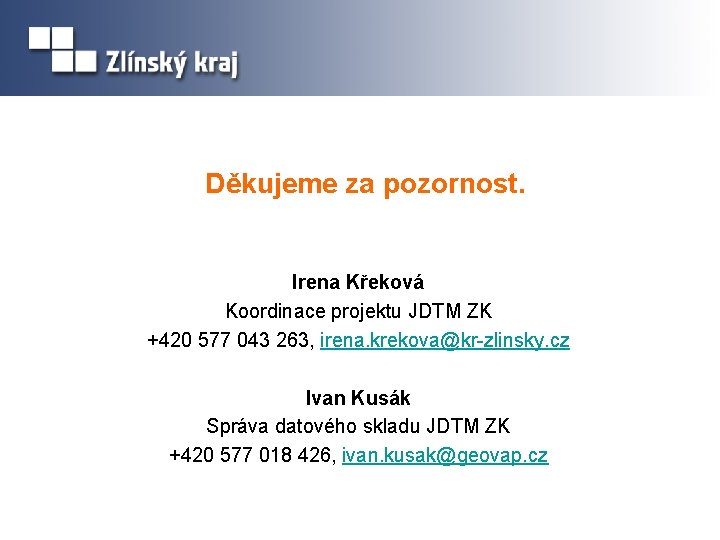

Děkujeme za pozornost. Irena Křeková Koordinace projektu JDTM ZK +420 577 043 263, irena. krekova@kr-zlinsky. cz Ivan Kusák Správa datového skladu JDTM ZK +420 577 018 426, ivan. kusak@geovap. cz
