13 장 광역 통신망(WAN) 13. 1 점대점 WAN 13. 2 교환형 WAN 13. 3

13 장 광역 통신망(WAN) 13. 1 점대점 WAN 13. 2 교환형 WAN 13. 3 ATM LAN 13. 4 요약 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 1

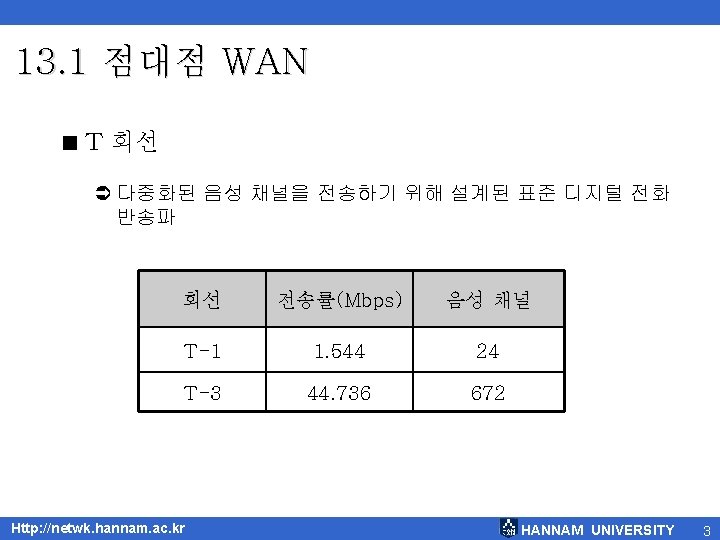

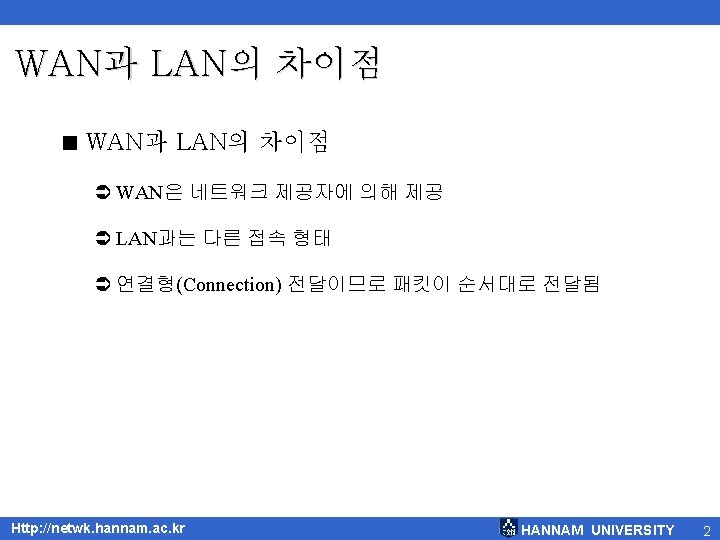

점대점 WAN(계속) < T-1 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 4

점대점 WAN(계속) < T-1 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 4

점대점 WAN(계속) < SONET(Synchronous optical network) Ü 동기화 전송신호(STS: Synchronous transport signal)를 광 반송파

점대점 WAN(계속) < SONET(Synchronous optical network) Ü 동기화 전송신호(STS: Synchronous transport signal)를 광 반송파 (OC: Optical Carriers)로 변환하여 전송 STS OC 전송률(Mbps) STS-1 OC-1 51. 840 STS-3 OC-3 155. 520 STS-9 OC-9 466. 560 STS-12 OC-12 622. 080 STS-18 OC-18 933. 120 STS-24 OC-24 1244. 160 STS-36 OC-36 1866. 230 STS-48 OC-48 2488. 320 STS-96 OC-96 4976. 640 STS-192 OC-192 9953. 280 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 5

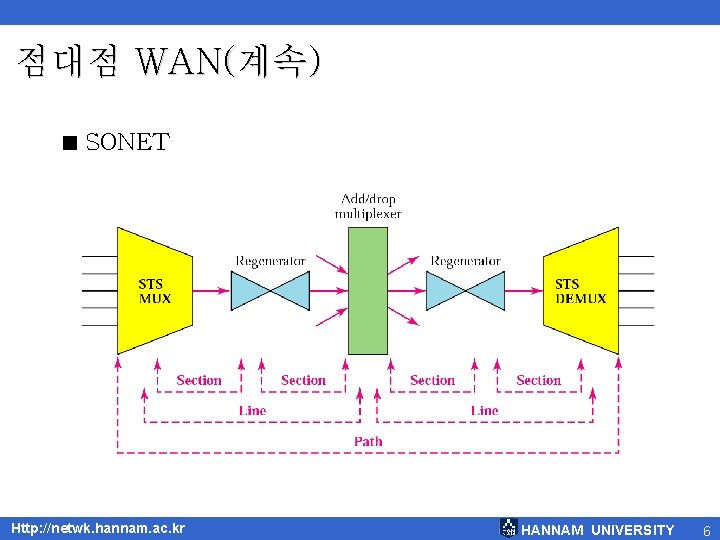

점대점 WAN(계속) < SONET Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 6

점대점 WAN(계속) < SONET Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 6

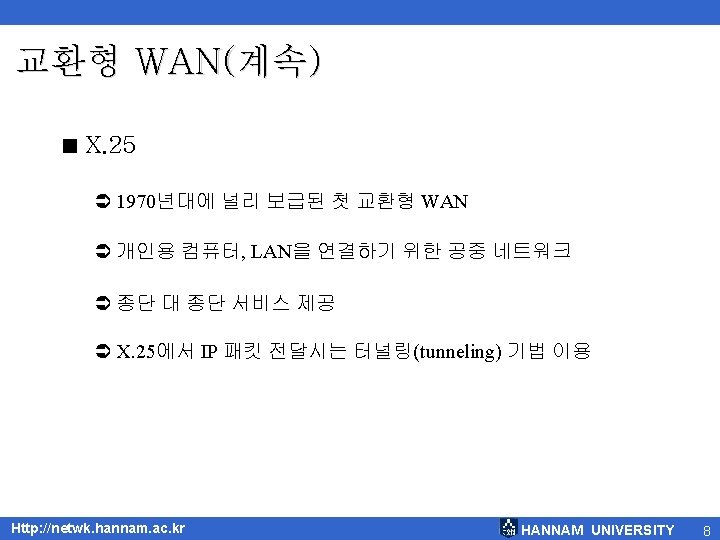

13. 2 교환형(Switched) WAN <X. 25 패킷 교환망 <Frame Relay <ATM(Asynchronous Transfer Mode) Http:

13. 2 교환형(Switched) WAN <X. 25 패킷 교환망 <Frame Relay <ATM(Asynchronous Transfer Mode) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 7

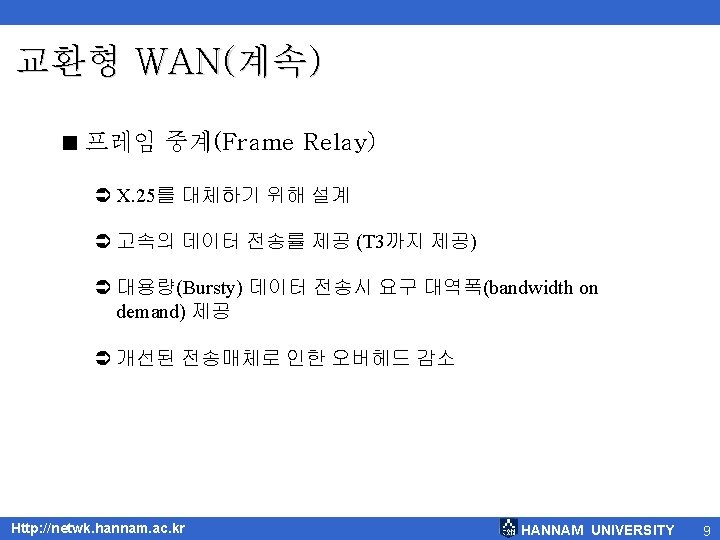

교환형 WAN(계속) < 프레임 중계 구조 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 10

교환형 WAN(계속) < 프레임 중계 구조 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 10

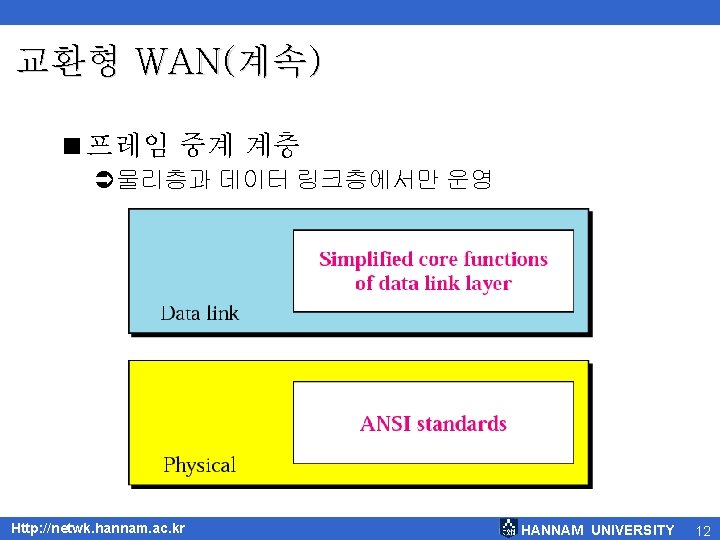

교환형 WAN(계속) < 가상 회선 Ü 가상 회선(virtual circuit)과 DLCI(Data Link Connection Identifier)라는 가상

교환형 WAN(계속) < 가상 회선 Ü 가상 회선(virtual circuit)과 DLCI(Data Link Connection Identifier)라는 가상 식별자 사용 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 11

교환형 WAN(계속) < 비동기 TDM Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 15

교환형 WAN(계속) < 비동기 TDM Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 15

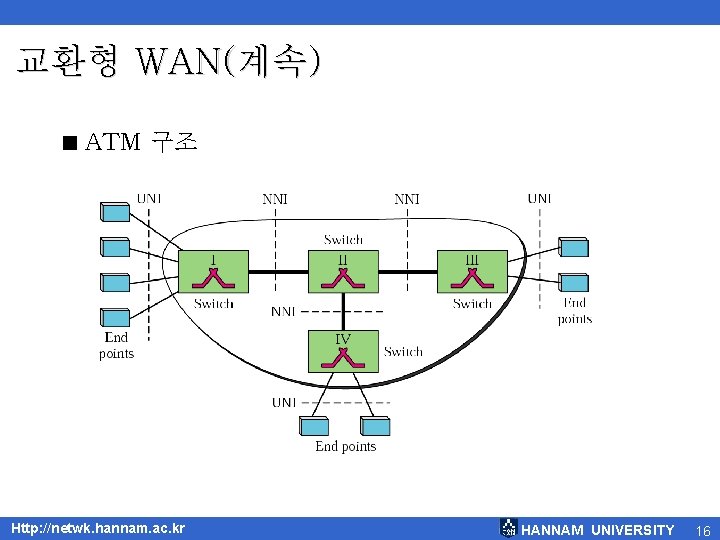

교환형 WAN(계속) < ATM 구조 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 16

교환형 WAN(계속) < ATM 구조 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 16

교환형 WAN(계속) < VPI와 VCI Ü 두 종단점의 연결은 전송경로(TP: Transmission Path), VP(Virtual Path),

교환형 WAN(계속) < VPI와 VCI Ü 두 종단점의 연결은 전송경로(TP: Transmission Path), VP(Virtual Path), VC(Virtual Circuit)를 통해 이루어짐 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 17

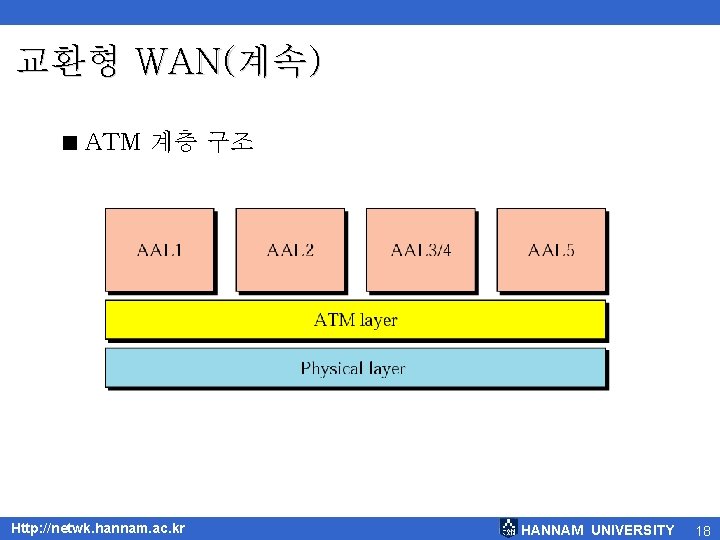

교환형 WAN(계속) < ATM 계층 구조 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 18

교환형 WAN(계속) < ATM 계층 구조 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 18

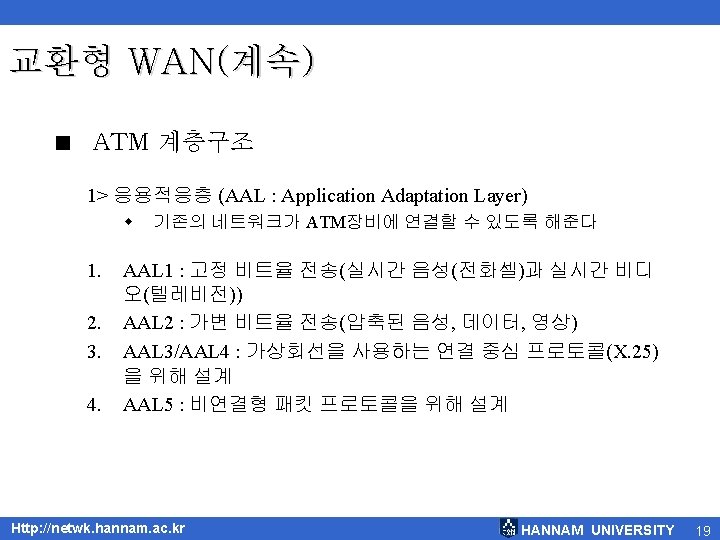

13. 3 ATM LAN <ATM LAN Ü높은 전송률(155와 622 Mbps)로 인하여 LAN 에 채택

13. 3 ATM LAN <ATM LAN Ü높은 전송률(155와 622 Mbps)로 인하여 LAN 에 채택 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 21

13. 4 요약 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 22

13. 4 요약 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 22
