13. HAFTA ZEMIN MEKANIĞI ARITMA TESISLERINDE TEMELLER DOÇ. DR. ANDAÇ AKDEMIR

1. YÜZELSEL TEMELLER (SHALLOW FOUNDATION) A. TEKİL TEMELLER B. RADYE TEMELLER (MAT FOUNDATION) 2. DERİN TEMELLER (DEEP FOUNDATION)

A. TEKİL TEMELLER • YAPISAL YÜKÜN TEK BİR KOLON ÜZERİNE VEYA TAŞIYICI DUVARDAKİ ZEMİN ALANI ÜZERİNE YAYILDIĞI TEMELLERDİR. • DÜŞÜK MALİYET VE KOLAY İNŞAATI NEDENİ İLE TERCİH EDİLİRLER. • ORTA VE İYİ ZEMİN KOŞULLARINDA YAYGIN KULLANILIRLAR. • KARE, DİKDÖRTGEN, DAİRESEL, SÜREKLİ , HALKA VEYA BİRLEŞİK OLABİLİRLER.

Coduto, 2016. Foundation Design, Principles and Practice, Pearson,

Tekil Temel Simetrik Temel Asimetrik Temel • SİMETRİK TEMEL KOLON ORTASI İLE TEMEL TABANI ORTASI ÜSTE GELİR. • ASİMETRİK TEMELDE KOLON ORTASI İLE TEMEL ORTASI ÇAKIŞMAZ. • TEMELE ETKİYEN YATAY YÜKLERİN ETKİSİ İLE MOMENT DE TEMELE ETKİ EDEBİLİR BU TÜR TEMELLERE EKSANTRİK YÜKLÜ TEMEL DENİR. Merkezi Yüklü Eksantrik Yüklü Çokça, E, Erol, O. 2009, Sığ Temeller, Zemin Mekaniği ve Temel Mühendisliği, ODTÜ Yayınları,

B. RADYE TEMELLER • YAPININ TÜM TEMAS YÜZEYİNİ ÇEVRELEYEN BÜYÜK BİR YÜZELSEL TEMELDİR. • YAPISAL YÜKLERİN FAZLA OLDUĞU VE ZEMİNİN ÇOK KÖTÜ OLDUĞU DURUMLARDA KULLANILIR. • YÜZELSEL TEMELLERİN BİNANIN OTURMA ALANININ % 50 SİNDEN FAZLA OLDUĞU DURUMLARDA RADYE TEMEL EKONOMİKTİR. • ZEMİNİN AŞIRI OTURMALARINA KARŞI DUYARLIDIR. RADYE TEMEL BU OTURMA DÜZENSİZLİKLERİNİ ABSORBE EDER.

KOLONLAR D RADYE TEMEL T B

TEMAS BASINCI(Q) • BİR YÜZELSEL TEMEL VE ONU DESTEKLEYEN ZEMİN ARASINDAKİ ARAYÜZEYİ TANIMLAYAN TEMAS BASINCI TEMELİN TABANINDA BİRİM ALANI DÜŞEN TEMAS KUVVETİDİR. Mf hesabında zeminin üstündeki yükün ağırlığı da dahil edilir.

TEMAS BASINCI Coduto, 2016. Foundation Design, Principles and Practice, Pearson,

ÖRNEK Coduto, 2016. Foundation Design, Principles and Practice, Pearson,

2. DERİN TEMELLER • DERİN TEMELLER UYGULANA YÜKÜN BÜYÜK ÇOĞUNLUĞUNU ZEMİN YÜZEYİNDEN AŞAĞIDAKİ SAĞLAM ZEMİNLERE AKTARIR. BU TÜR TEMELLER GENELDE ZEMİNDEN 15 M DERİNE KADAR İNER. ÖZEL DURUMLARDA DAHA FAZLA DERİNE (45 METRE VE YUKARISI) İNEBİLİR.

Coduto, 2016. Foundation Design, Principles and Practice, Pearson,

DERIN TEMEL BÖLÜMLERI VE YÜKLERIN AKTARIMI Coduto, 2016. Foundation Design, Principles and Practice, Pearson,

DERIN TEMEL KAZIĞI (FORE KAZIK) ÇAKMA MAKINESI Coduto, 2016. Foundation Design, Principles and Practice, Pearson,

DERIN TEMELLERDE DELGILI ŞAFT INŞASI 1 2 Coduto, 2016. Foundation Design, Principles and Practice, Pearson,

DERIN TEMELLERDE DELGILI ŞAFT INŞASI 3 4 Coduto, 2016. Foundation Design, Principles and Practice, Pearson,

GÖÇEN VE SIKIŞAN ZEMINLERDE KAZI IŞLEMI Coduto, 2016. Foundation Design, Principles and Practice, Pearson,

GÖÇEN VE SIKIŞAN ZEMINLERDE KAZI IŞLEMI Coduto, 2016. Foundation Design, Principles and Practice, Pearson,

DERIN KAZIKLARDA TAŞIMA GÜCÜ HESABI ÖRNEĞI • 0, 4 m çapında 16 m uzunluğunda bir betonarme kazık aşağıda zemin profili verilen araziye çakılarak yerleştiriliyor. YASS 5 metre ise düşey taşıma gücü nedir. Derinlik (m) Zemin Drenajsız Mukavemet (k. Pa) 0 -4 yumuşak kil 25 4 -10 sert siltli kil 75 10 -14 sert kumlu kil 90 14 -25 çok sert kil 180 Özkan, Y. 2002. Kazıklı Temeller, Zemin Mek. Ve Temel Müh. Seminerleri II. Ocak 2002. Ankara

Derinlik(m) Adhezyon faktörü (α) ΔL(m) fs 0 -2 - - - 2 -4 1, 00 2 63 4 -10 0, 62 6 350 10 -14 0, 55 4 248 14 -25 0, 27 16 -14=2 122 TOPLAM 783 k. N Adhezyon faktörü (α) Özkan, Y. 2002. Kazıklı Temeller, Zemin Mek. Ve Temel Müh. Seminerleri II. Ocak 2002. Ankara

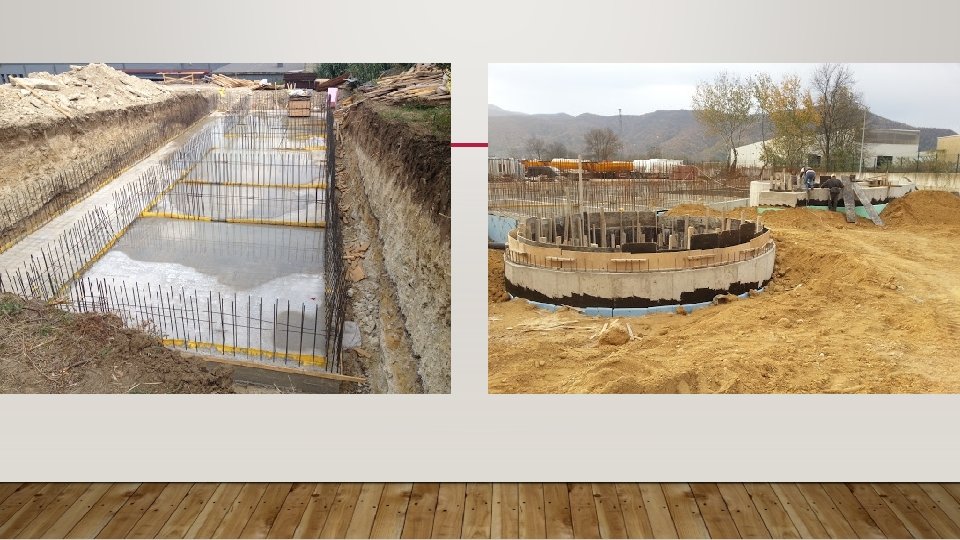

ATIKSU ARITMA TESISI ÇÖKELTME TANKI ZEMIN INŞAATI

https: //na. eventscloud. com/file_uploads/020196291413 bfa 83 a 86932 e 3 ac 9572 e_1. Foundation_Presentation. p df

ARITMA TESISI KOLON DETAYI https: //openjicareport. jica. go. jp/pdf/11650314_05. PDF

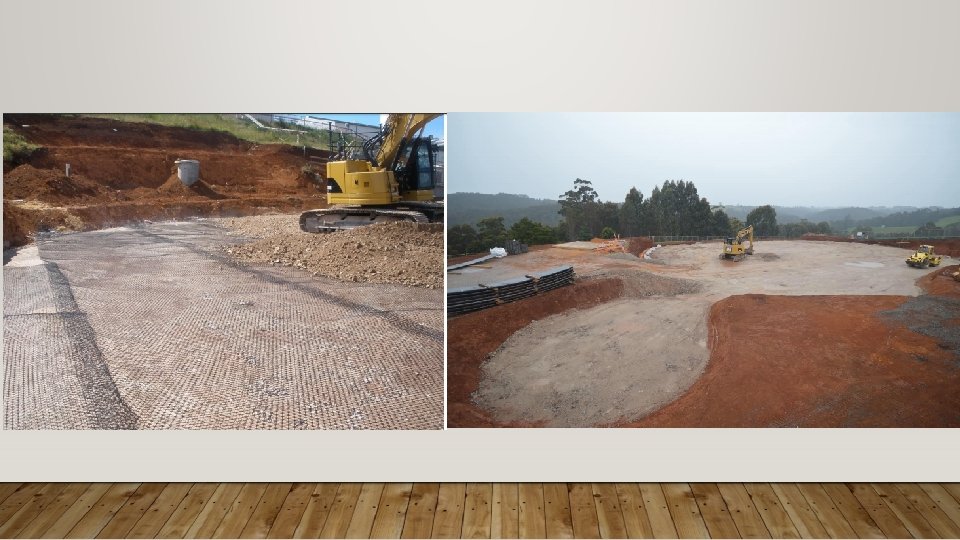

JET GROUTİNG SİSTEMLER (MISSOURI RIVER WASTEWATER TREATMENT PLANT) https: //www. youtube. com/results? search_query=%23 Ground. Improvement https: //www. keller-na. com/expertise/techniques/jetgrouting https: //www. youtube. com/watch? v=JZ 3 p 7 Hczqbo&feature=emb_rel_end https: //www. keller-na. com/projects/missouri-river-wastewater-treatment-plant

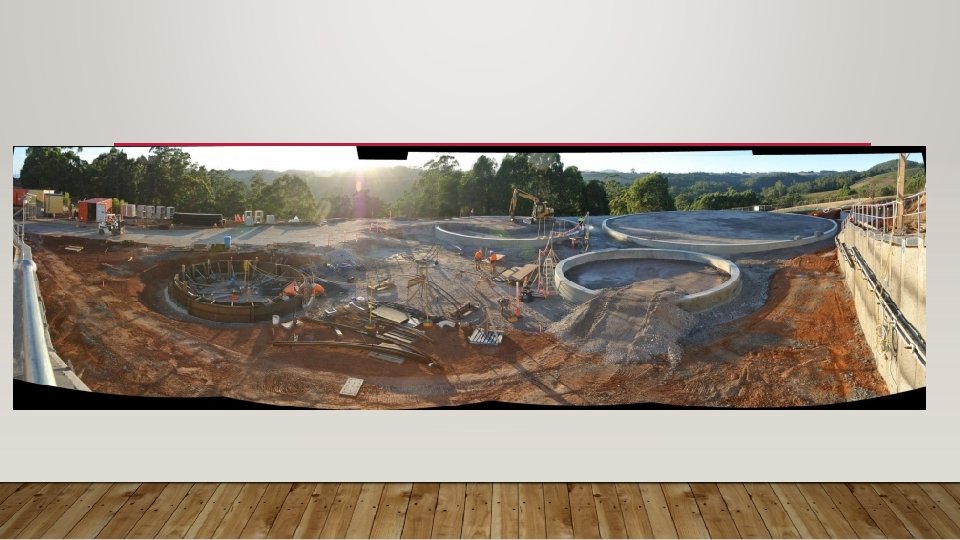

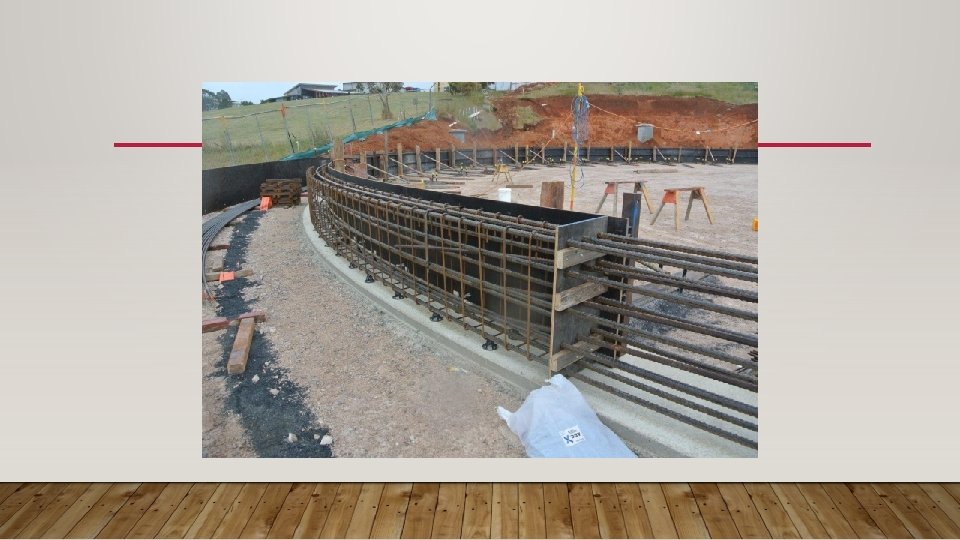

ATIKSU ARITMA TESISI ÇÖKELTME TANKI TEMELI

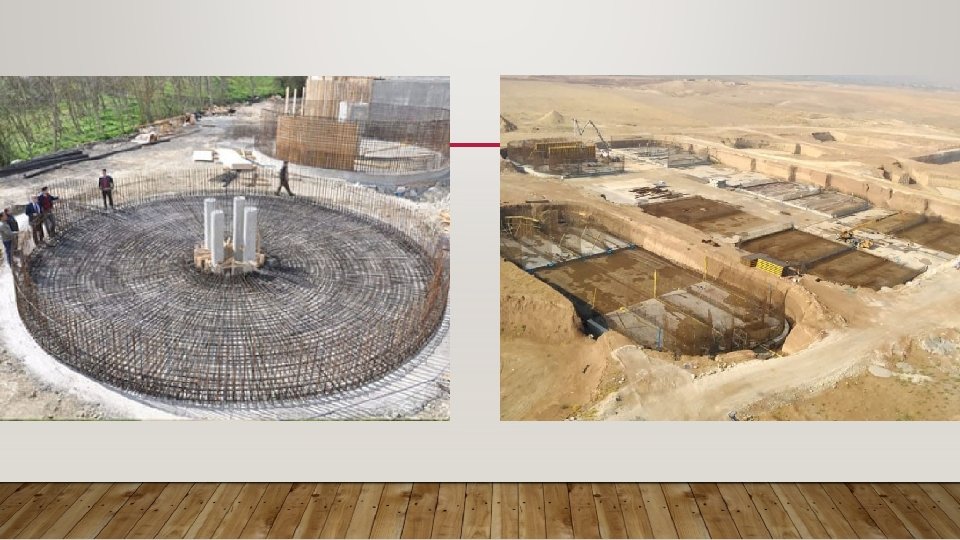

ARITMA TESISI SUSUZLAŞTIRMA ÜNITESI TEMELI

https: //youtu. be/2 x. Sk. VJcn. DAE
