13 Analog to Digital Digital to Analog conversion

第 13章 数模/模数转换 Analog to Digital, Digital to Analog conversion (A/D, D/A conversion) 孙卫强 Digital Fundamentals sunwq@sjtu. edu. cn

内容提要 o o o 概述 D/A转换（DAC） A/D转换（ADC） Digital Fundamentals sunwq@sjtu. edu. cn

DAC举例(CD播放器) Digital Fundamentals sunwq@sjtu. edu. cn

ADC举例(空调温度控制) Digital Fundamentals sunwq@sjtu. edu. cn

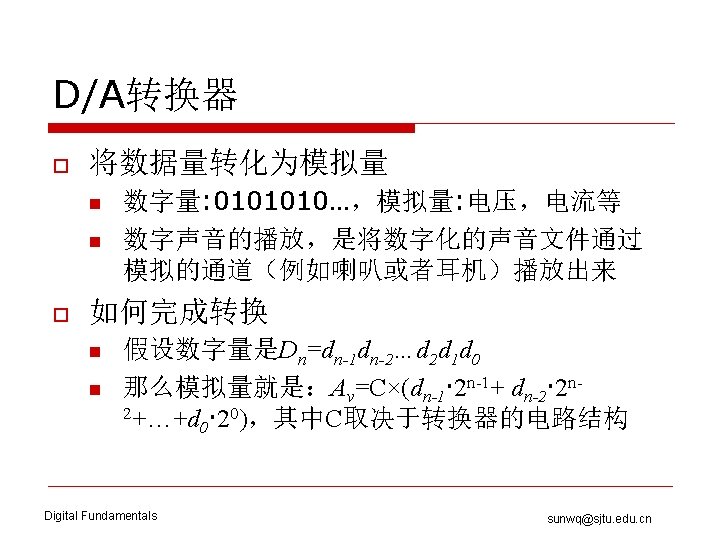

运算放大器(Operational Amplifier) Rf Vin 1 Ri A Vin 2 Vin 1 A Vout + Vin 2 Vout + Vout～A× (Vin 2－ Vin 1) 开环使用时可以做比较器。 Digital Fundamentals 闭环(Closed Loop)使用时，正相输入端接地。 由于负反馈的存在，反相输入端电压也接近于0 sunwq@sjtu. edu. cn

权电阻网络(Weighted Resister Network) DAC 0 1 2 3 电阻值越大，权重越小。 Vout = -If×Rf=-(I 0+I 1+I 2+I 3)×Rf Digital Fundamentals sunwq@sjtu. edu. cn

DAC举例 Digital Fundamentals sunwq@sjtu. edu. cn

DAC举例 Digital Fundamentals sunwq@sjtu. edu. cn

倒T形电阻网络DAC Digital Fundamentals sunwq@sjtu. edu. cn

倒T形电阻网络DAC 0 Digital Fundamentals 0 0 1 sunwq@sjtu. edu. cn

倒T形电阻网络DAC Digital Fundamentals sunwq@sjtu. edu. cn

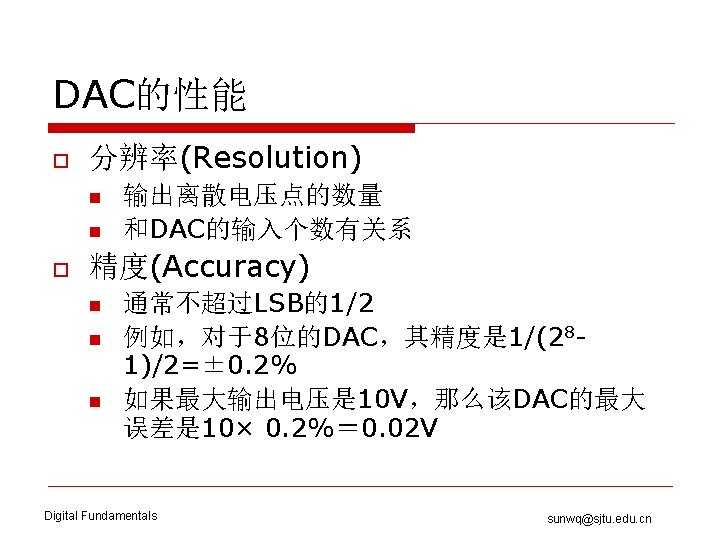

一个DAC集成电路DAC 0808 Digital Fundamentals sunwq@sjtu. edu. cn

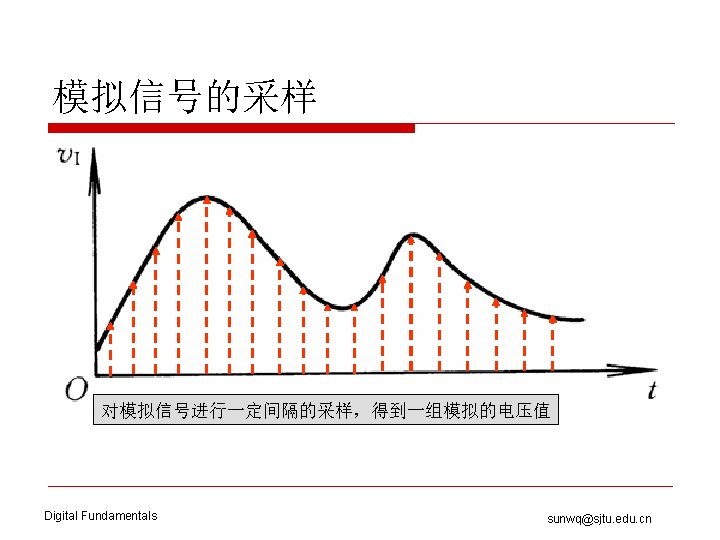

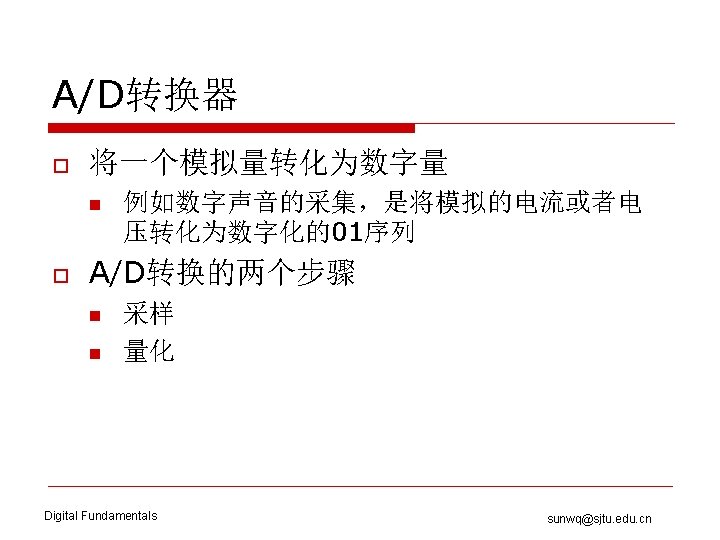

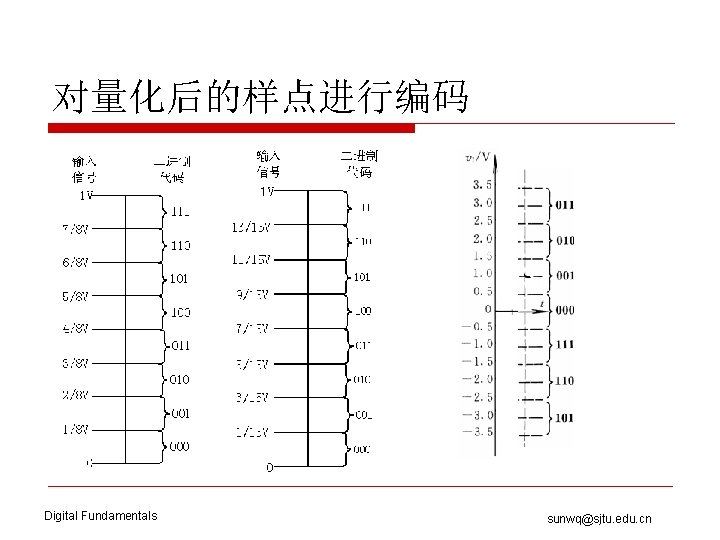

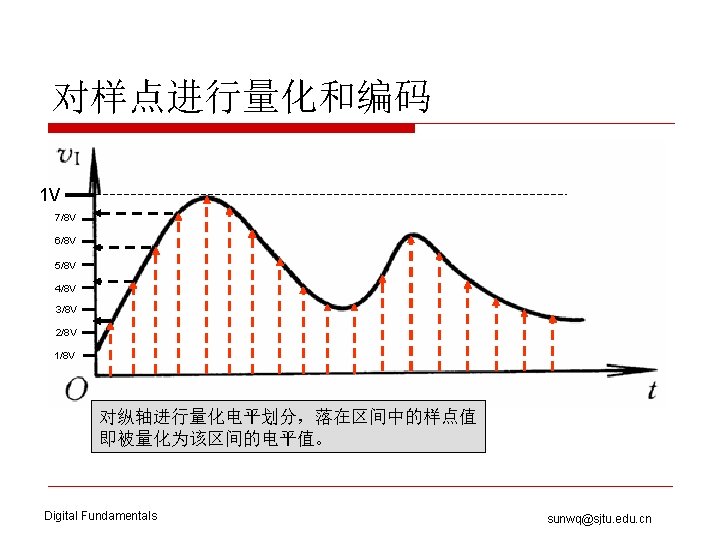

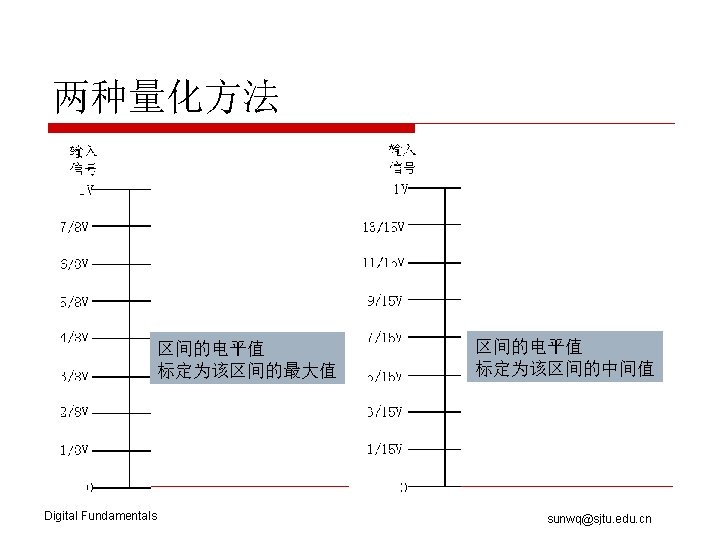

对量化后的样点进行编码 Digital Fundamentals sunwq@sjtu. edu. cn

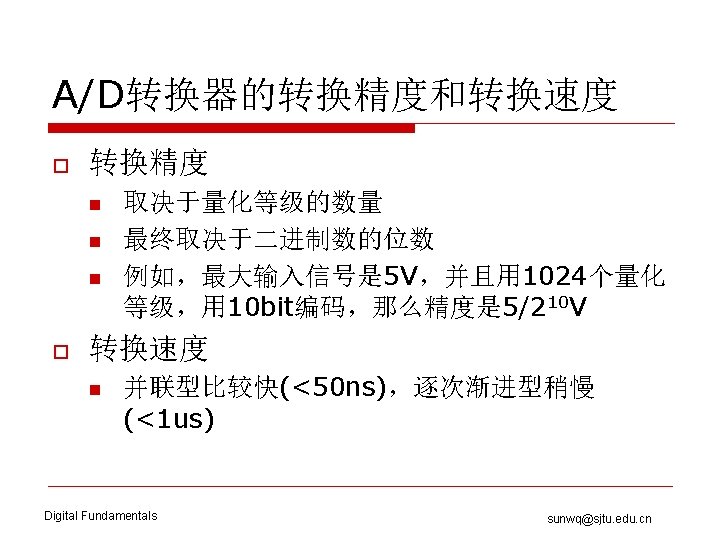

Flash ADC 阅读例13 -3 Digital Fundamentals sunwq@sjtu. edu. cn

Stairstep-Ramp ADC 反馈比较型AD转换器 阅读图 13 -18 Digital Fundamentals sunwq@sjtu. edu. cn

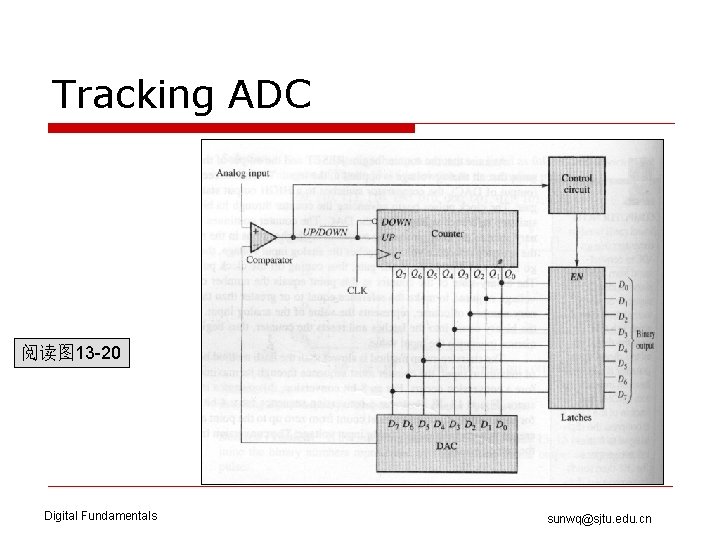

Tracking ADC 阅读图 13 -20 Digital Fundamentals sunwq@sjtu. edu. cn

Successive-Approximation ADC 逐次渐进型AD转换器 Digital Fundamentals sunwq@sjtu. edu. cn

一个DAC集成电路 ADC 0804 Digital Fundamentals sunwq@sjtu. edu. cn

作业 o 第 13章： 12，14 Digital Fundamentals sunwq@sjtu. edu. cn
