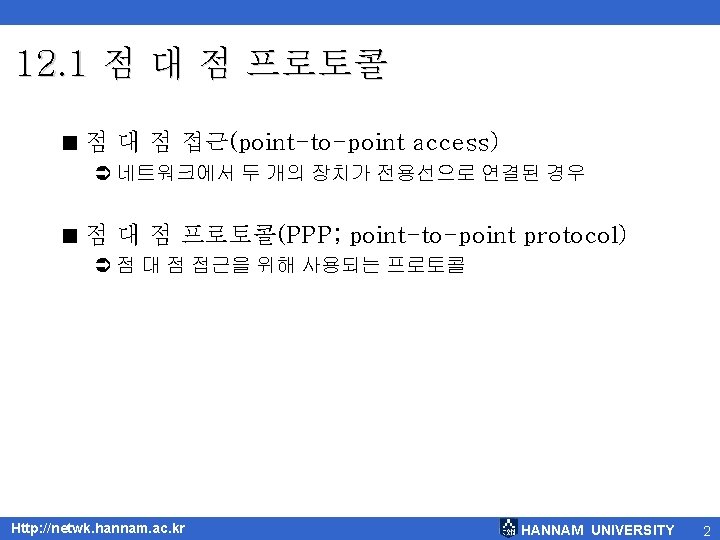

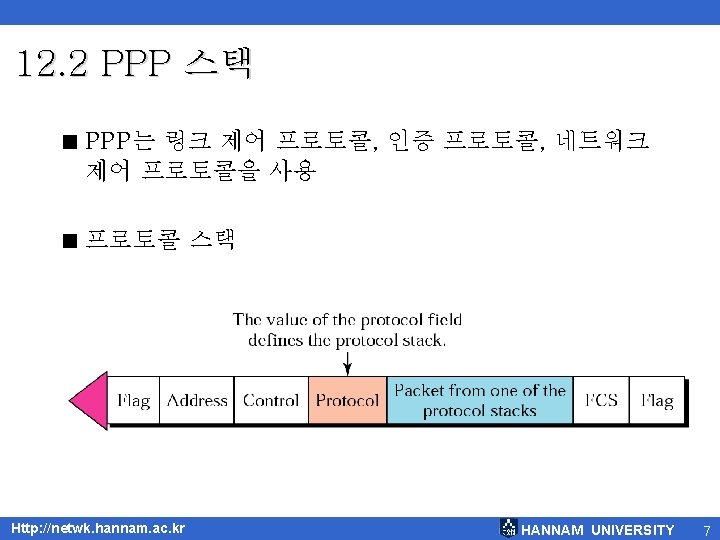

12 장 점 대 점 접근 : PPP 12. 1 점 대 점 프로토콜 12. 2 PPP 스택 12. 3 요약 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 1

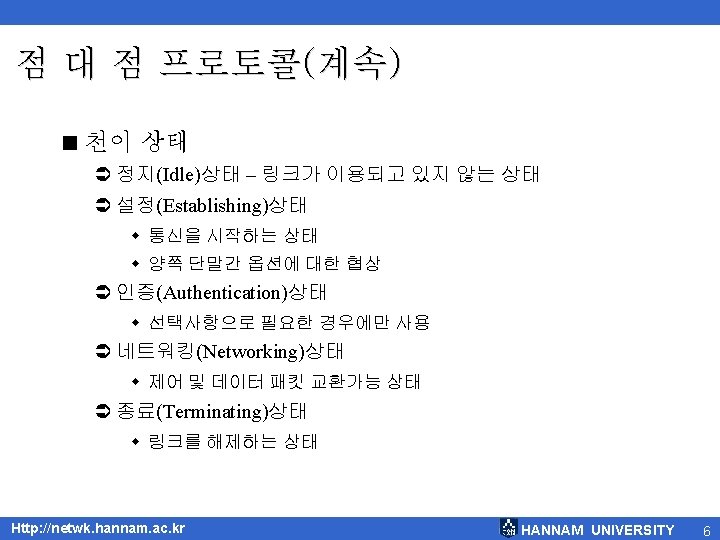

점 대 점 프로토콜(계속) < 천이 상태 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 5

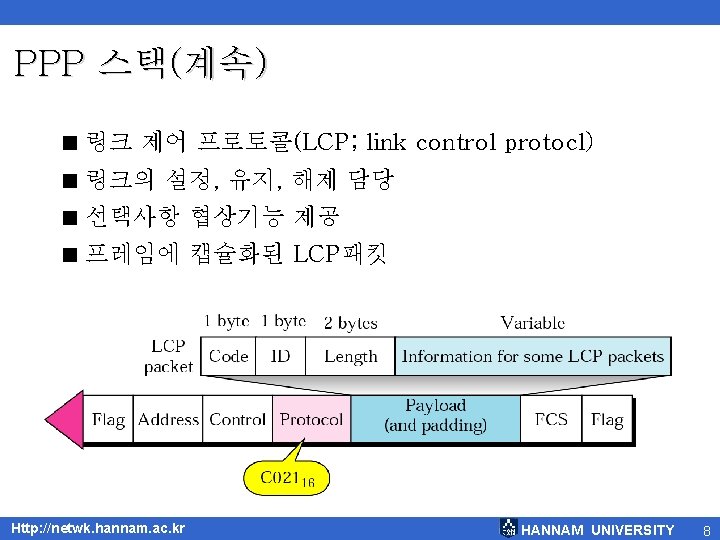

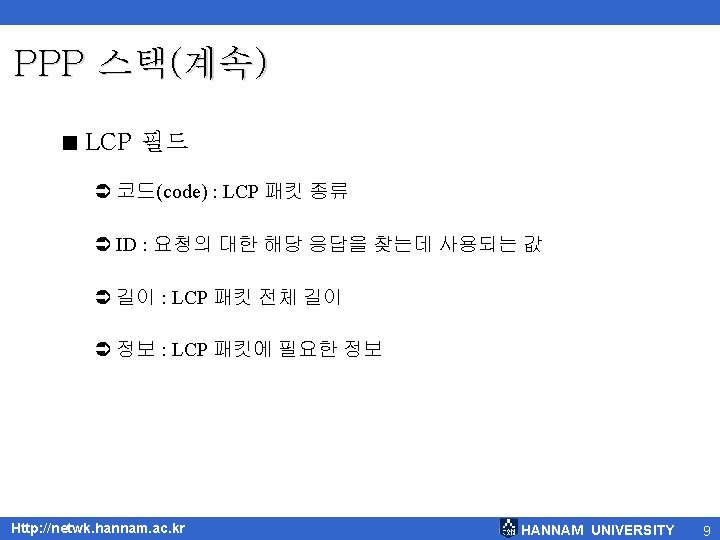

PPP 스택(계속) < LCP 패킷과 코드 Code Packet Type Description 0116 Configure-request Contains the list of proposed options and their values 0216 Configure-ack Accepts all options proposed 0316 Configure-nak Announces that some options are not acceptable 0416 Configure-reject Announces that some options are not recognized 0516 Terminate-request Requests to shut down the line 0616 Terminate-ack Accepts the shut down request 0716 Code-reject Announces an unknown code 0816 Protocol-reject Announces an unknown protocol 0916 Echo-request A type of hello message to check if the other end is alive 0 A 16 Echo-reply The response to the echo-request message 0 B 16 Discard-request A request to discard the packet Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 10

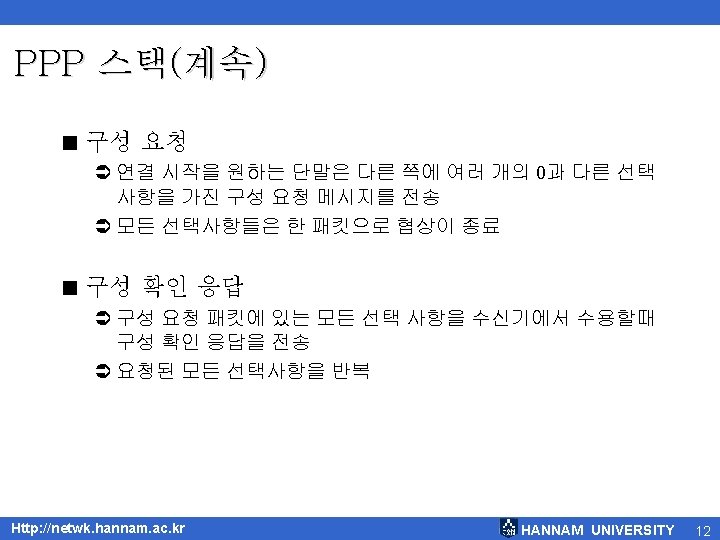

PPP 스택(계속) < 구성 패킷 Ü 양 단말간의 선택 사항을 협상 Ü 구성 요청(configure-request) Ü 구성 확인 응답(configure-ack) Ü 구성 부정 응답(configure-nak) Ü 구성 거부(configure-reject) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 11

PPP 스택(계속) < 선택 사항 Ü 두 단말간에 이루어지는 협상 Option Default Maximum receive unit 1500 Authentication protocol None Protocol field compression Off Address and control field compression Off Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 16

PPP 스택(계속) < 인증 프로토콜 Ü 자원 접근을 원하는 사용자 신원 증명 Ü 패스워드 인증 프로토콜(PAP; Password Authentication Protocol) Ü 챌린지 핸드셰이크 인증 프로토콜(CHAP; Challenge Handshake Authentication Protocol) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 17

PPP 스택(계속) < PAP(Password Authentication Protocl) Ü 2단계 처리 절차 Ü 사용자 이름과 패스워드 전달 Ü 유효성 확인 후 연결 허용 또는 거부 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 18

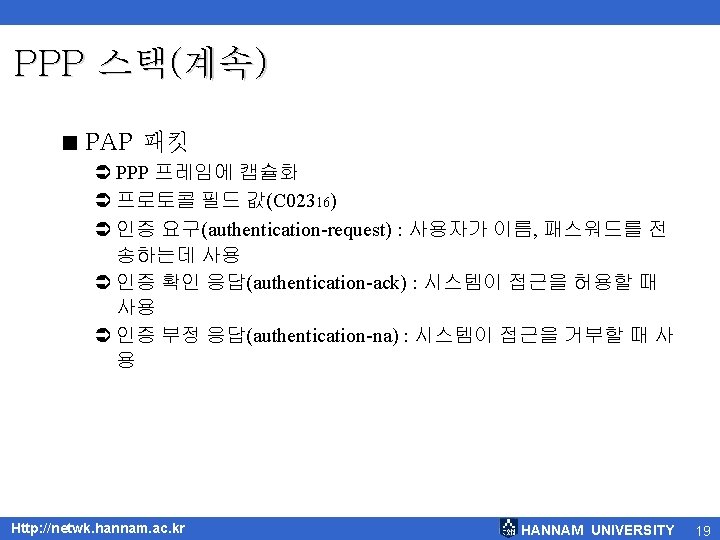

PPP 스택(계속) < PAP 패킷 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 20

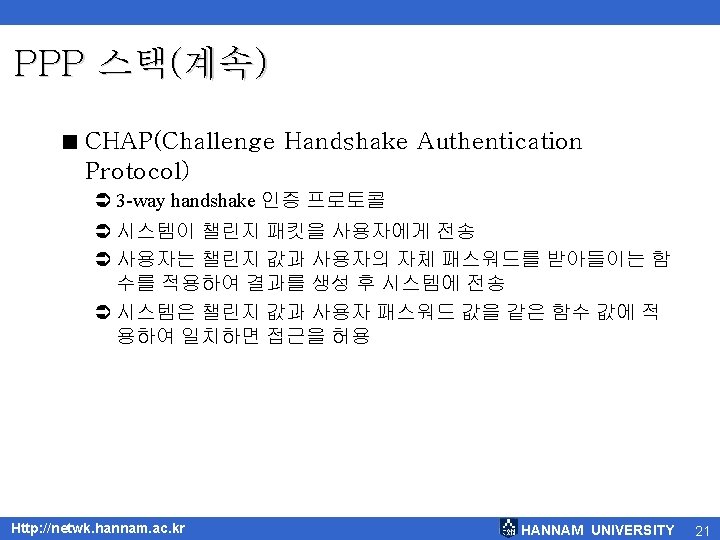

PPP 스택(계속) < CHAP(Challenge Handshake Authentication Protocol) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 22

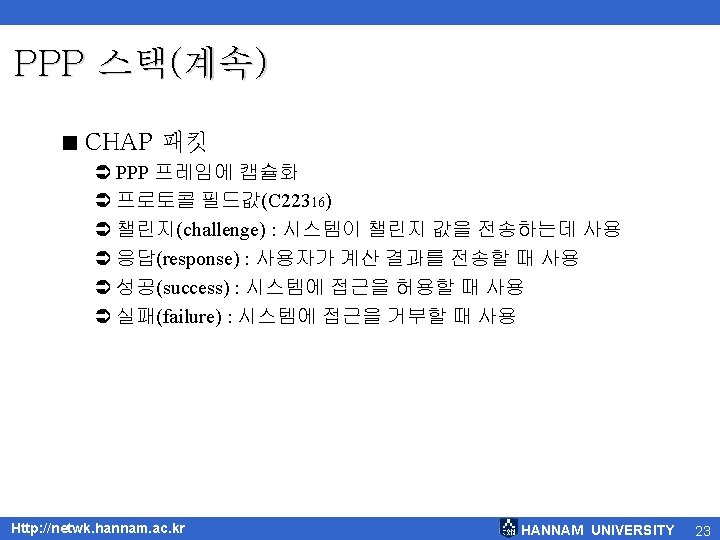

PPP 스택(계속) < CHAP 패킷 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 24

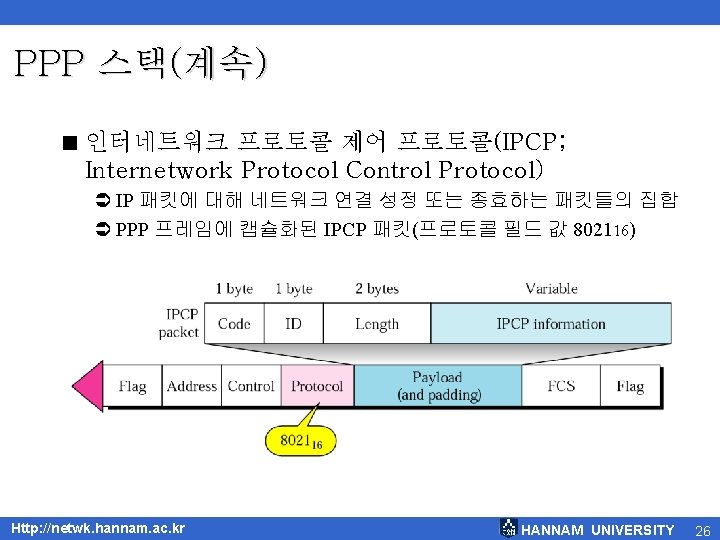

PPP 스택(계속) < IPCP 패킷을위한 코드 값 Code IPCP Packet 01 Configure-request 02 Configure-ack 03 Configure-nak 04 Configure-reject 05 Terminate-request 06 Terminate-ack 07 Code-reject Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 27

12. 3 요약 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 29
