12 CerafilCeramic Filter 4 CerafilCeramic filter 6 CerafilCeramic

목 차(1/2) • • Cerafil(Ceramic Filter)의 구조및 특성 ----------- 4 Cerafil(Ceramic filter)의 장점----------------- 6 Cerafil(Ceramic filter)의 포집방법 -------------- 7 여과속도 변화에 따른 집진효율(영국규격) -------- 8 Cerafil(Ceramic filter) 생산 규격 --------------- 9 Cerafil(Ceramic filter) 설치 방법(1/2~2/2) -------- 10 Cerafil(Ceramic filter) 상부 설치 사진 ----------- 12 Cerafil(Ceramic filter) 적용 시 고려사항 --------- 13 2

목 차(2/2) • Cerafil (Ceramic Filter) 적용 공정 ---------- 14 • Cerafil (Ceramic Filter)Top. Kat 설명 --------- 15 • Cerafil (Ceramic Filter)Top. Kat의 유해가스 분해및 효율 ---- 18 • Cerafil (Ceramic Filter)Top. Kat이 설치된 Plant 비교 ----- 19 • Cerafil (Ceramic Filter)Top. Kat 온도 별 유해가스 제거 효율 --------- 20 • Cerafil (Ceramic Filter)Top. Kat 사진 ---------------- 21 3

Cerafil (Ceramic Filter) 필터 재 단면 확대사진 5

Cerafil(Ceramic Filter) 생산규격 Overall length (mm) Nominal O/D (mm) Flange height (mm) Flange diameter (mm) Usable area (m 2) 1000(주생산품 ) 60 20 80 0. 19 1250 60 20 80 0. 23 1500(주생산품 ) 60 20 80 0. 28 1800 150 30 195 0. 83 2000 123 15 159 0. 77 2045 130 30 160 0. 82 2250 150 30 195 1. 05 3000 125 30 160 1. 17 3000(주생산품 ) 150 30 195 1. 40 9

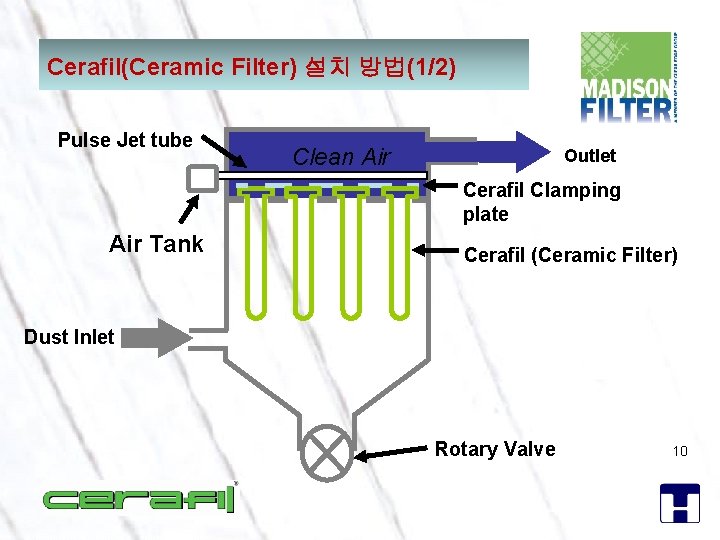

Cerafil(Ceramic Filter) 설치 방법(1/2) Pulse Jet tube Clean Air Outlet Cerafil Clamping plate Air Tank Cerafil (Ceramic Filter) Dust Inlet Rotary Valve 10

Cerafil(Ceramic Filter) 설치 방법(2/2) Clamping plate Venturi Ceramic Gasket Tubesheet Cerafil (Ceramic Filter) 11

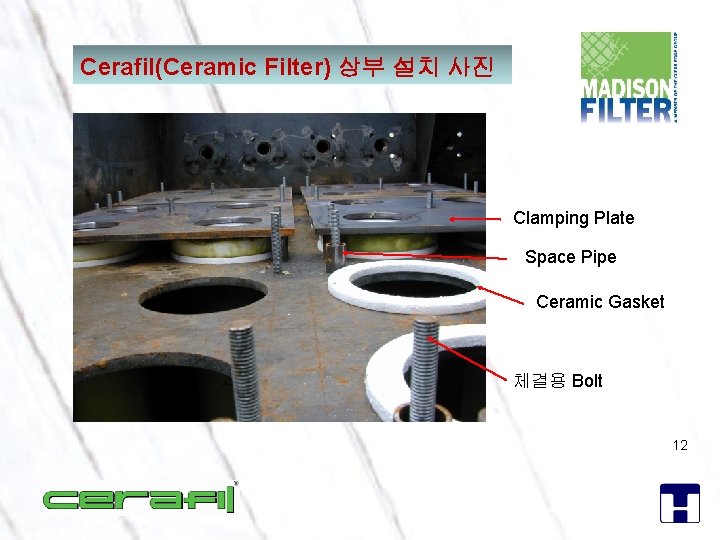

Cerafil(Ceramic Filter) 상부 설치 사진 Clamping Plate Space Pipe Ceramic Gasket 체결용 Bolt 12

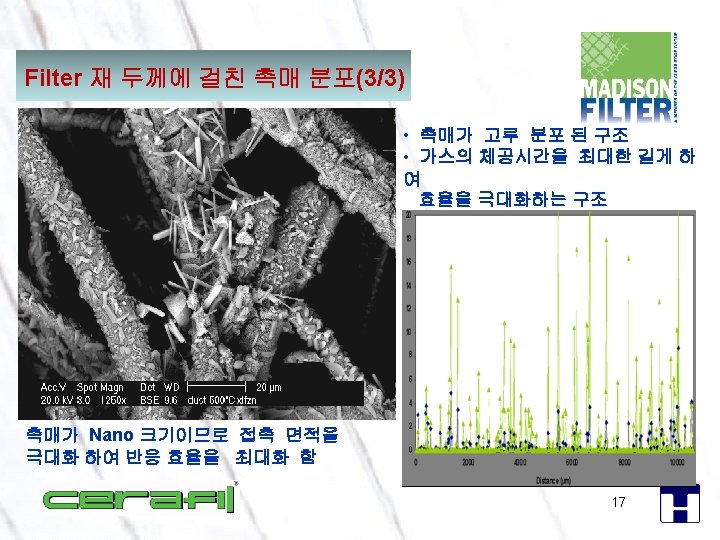

Cerafil(Ceramic Filter) Top. Kat의 유해가스 분해 및 효율 ü 95% 이상 Nox 제거 분진, HCl, SO 2 NOx, Dioxin 집진기 전단 투입 (Na. HCO 3 +NH 3+ support air) ü 최대 99% Dioxin 제거 ü 최대 95% HCl 제거 ü 최대 80% SO 2 제거 Cerafil Top. Kat이 설치된 집 진기 내에서 반응식 • NH 3+NO+1/2 O 2 = N 2 +3/2 H 20 • Dioxin 분해 • VOC 분해 • HCl+Na. HCO 3=Na. Cl+H 20+CO 2 • SO 2+2 Na. HCO 3=Na 2 SO 3+H 2 O+2 CO 2 18

Cerafil(Ceramic Filter) Top. Kat이 설치된 Plant 비교 ESP 적용된 Plant NH 3 투입 물 투입 SOx 처리 (Ca. OH 2 에 의함) 유리로 2 or 3 field ESP SCR Boiler Cerafil Topkat 적용된 Plant 물투입 유리로 흡착제 투입 NH 3 투입 Cerafil Topkat 적용 집진기 Boiler 19

Cerafil Topkat 온도 별 유해가스 제거효율 Element dimension: Ø 60/40 x 1000 mm. External surface area: 0. 185 m 2. Catalytic activated volume in element: 1. 6 liter Expected life time of catalyst: 5 years below 250 °C Gas load: 8. 8 Nm 3/h per element. (NHSV = 5625 N 3/h/m 3 filter wall. ) The gas contains 10 % H 2 O. 0– 500 ppm SO 2. < 0. 2 ppm SO 3 for de. NOx ΔP in operation with dust is 0 -10% higher than with non-impregnated elements Temperature, Surface velocity at atm. press. °C 200 240 300 cm/s 2. 29 2. 48 2. 77 Dioxin removal X% 99 99. 8 99. 9 NOx removal at NH 3: NOx = 0. 8 X% 76 79 -80 80 2 -butanone (MEK), X% 50 70 98 -99 2. 80 Element dimension: Ø 150/110 x 3000 mm Effective external surface area: 1. 4 m 2. Catalytic volume = 24. 5 liters Gas load: 67 Nm 3/h per element. (NHSV = 2740 Nm 3/h/m 3. ) Surface velocity cm/s 2. 30 2. 50 Dioxin removal X % 99. 9 > 99. 9 NOx removal at NH 3/NOx = 0. 8 X% 79. 5 80 80 2 -butanone (MEK), X% 76 92 99 > 99. 9 20

Cerafil (Ceramic Filter) Top. Kat 사진 21
