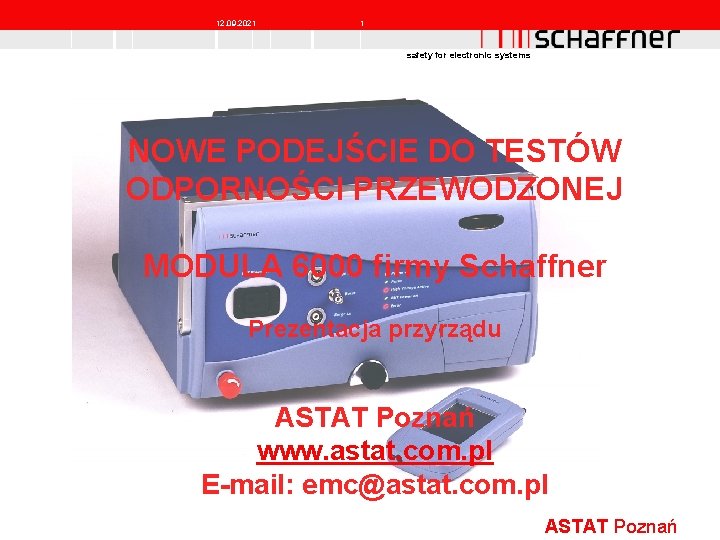

12. 09. 2021 1 safety for electronic systems NOWE PODEJŚCIE DO TESTÓW ODPORNOŚCI PRZEWODZONEJ MODULA 6000 firmy Schaffner Prezentacja przyrządu ASTAT Poznań www. astat. com. pl E-mail: emc@astat. com. pl ASTAT Poznań

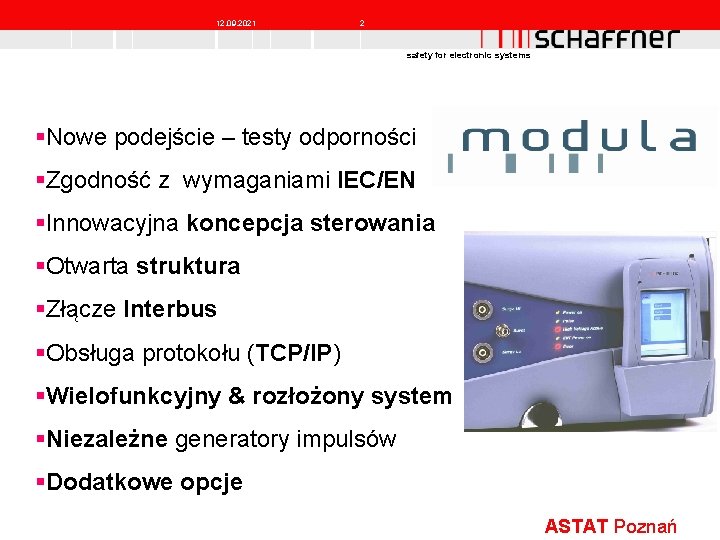

12. 09. 2021 2 safety for electronic systems §Nowe podejście – testy odporności §Zgodność z wymaganiami IEC/EN §Innowacyjna koncepcja sterowania §Otwarta struktura §Złącze Interbus §Obsługa protokołu (TCP/IP) §Wielofunkcyjny & rozłożony system §Niezależne generatory impulsów §Dodatkowe opcje ASTAT Poznań

12. 09. 2021 3 safety for electronic systems Główne obszary zastosowań Medycyna Sprzęt AGD Przemysł Urządzenia biurowe ASTAT Poznań

12. 09. 2021 4 safety for electronic systems Modułowa koncepcja ASTAT Poznań

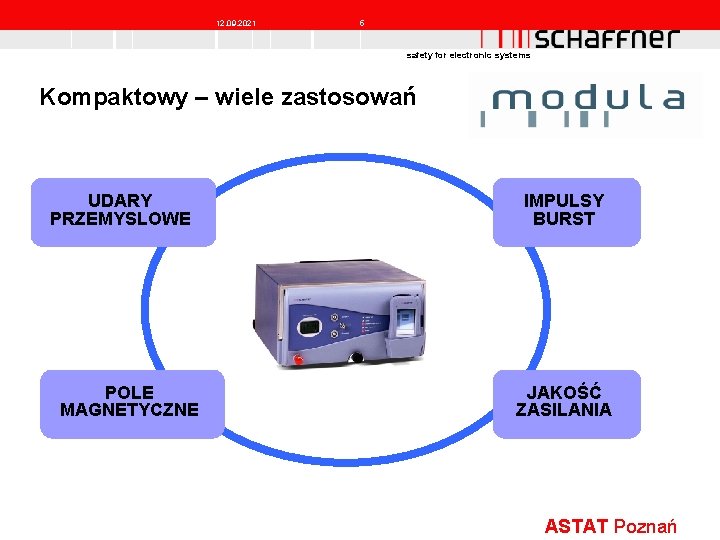

12. 09. 2021 5 safety for electronic systems Kompaktowy – wiele zastosowań UDARY PRZEMYSLOWE POLE MAGNETYCZNE IMPULSY BURST JAKOŚĆ ZASILANIA ASTAT Poznań

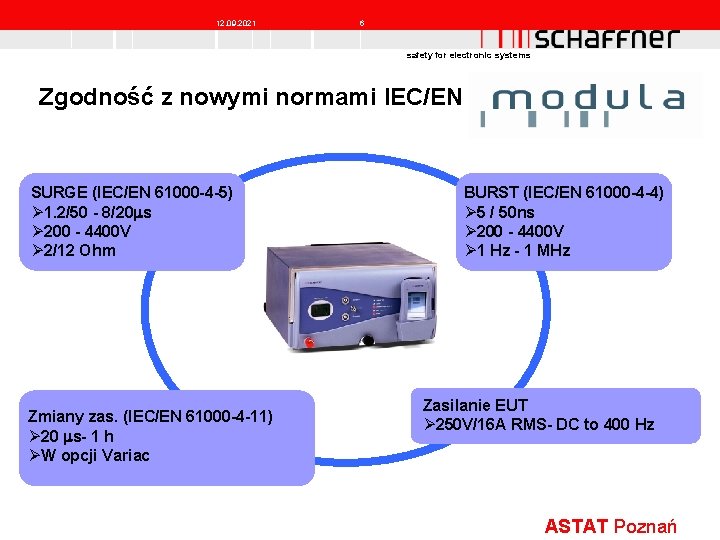

12. 09. 2021 6 safety for electronic systems Zgodność z nowymi normami IEC/EN SURGE (IEC/EN 61000 -4 -5) Ø 1. 2/50 - 8/20 s Ø 200 - 4400 V Ø 2/12 Ohm Zmiany zas. (IEC/EN 61000 -4 -11) Ø 20 s- 1 h ØW opcji Variac BURST (IEC/EN 61000 -4 -4) Ø 5 / 50 ns Ø 200 - 4400 V Ø 1 Hz - 1 MHz Zasilanie EUT Ø 250 V/16 A RMS- DC to 400 Hz ASTAT Poznań

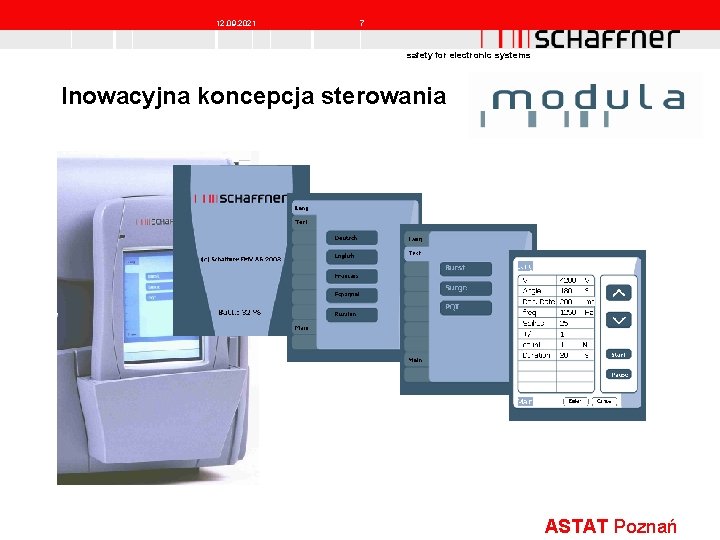

12. 09. 2021 7 safety for electronic systems Inowacyjna koncepcja sterowania ASTAT Poznań

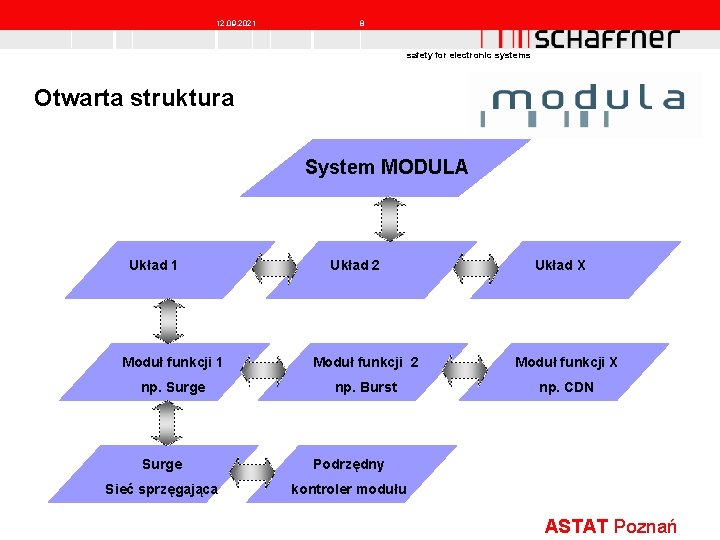

12. 09. 2021 8 safety for electronic systems Otwarta struktura System MODULA Układ 1 Układ 2 Układ X Moduł funkcji 1 Moduł funkcji 2 Moduł funkcji X np. Surge np. Burst np. CDN Surge Podrzędny Sieć sprzęgająca kontroler modułu ASTAT Poznań

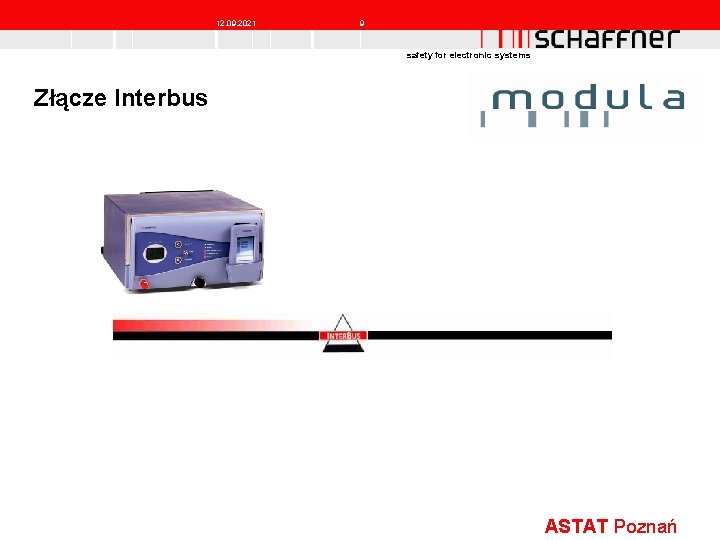

12. 09. 2021 9 safety for electronic systems Złącze Interbus ASTAT Poznań

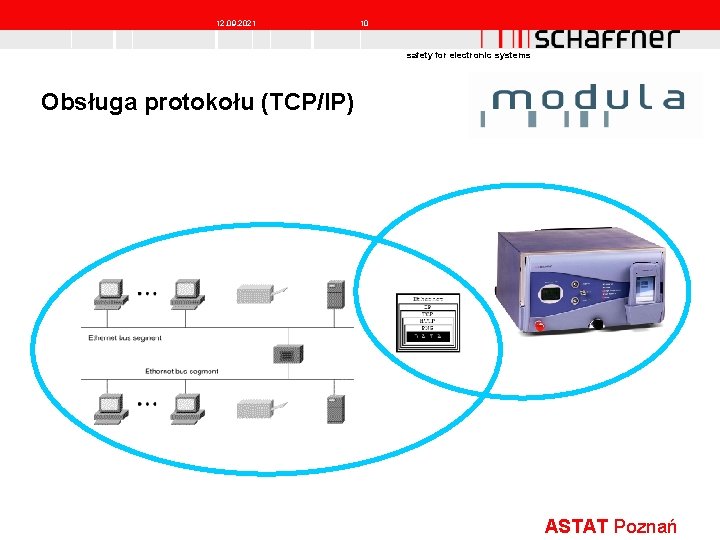

12. 09. 2021 10 safety for electronic systems Obsługa protokołu (TCP/IP) ASTAT Poznań

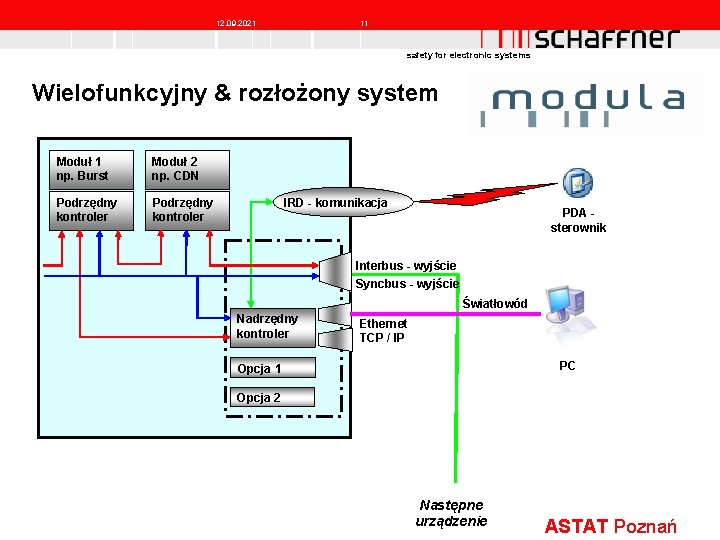

12. 09. 2021 11 safety for electronic systems Wielofunkcyjny & rozłożony system Moduł 1 np. Burst Moduł 2 np. CDN Podrzędny kontroler IRD - komunikacja PDA sterownik Interbus - wyjście Syncbus - wyjście Światłowód Nadrzędny kontroler Ethernet TCP / IP PC Opcja 1 Opcja 2 Następne urządzenie ASTAT Poznań

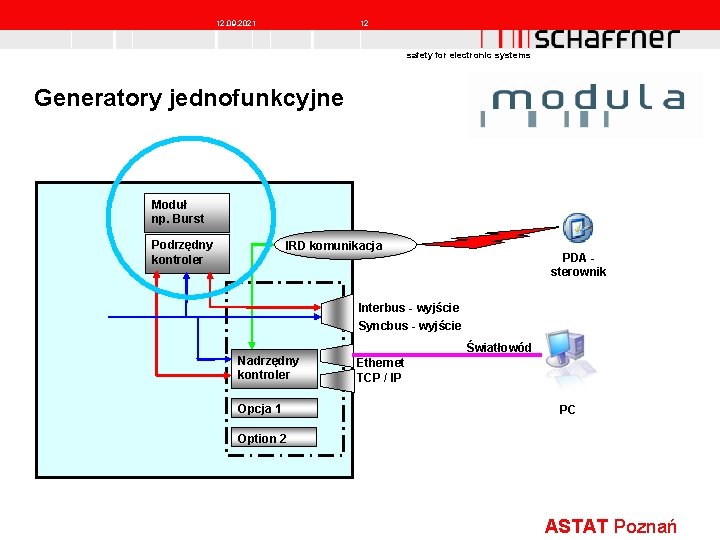

12. 09. 2021 12 safety for electronic systems Generatory jednofunkcyjne Moduł np. Burst Podrzędny kontroler IRD komunikacja PDA sterownik Interbus - wyjście Syncbus - wyjście Nadrzędny kontroler Opcja 1 Światłowód Ethernet TCP / IP PC Option 2 ASTAT Poznań

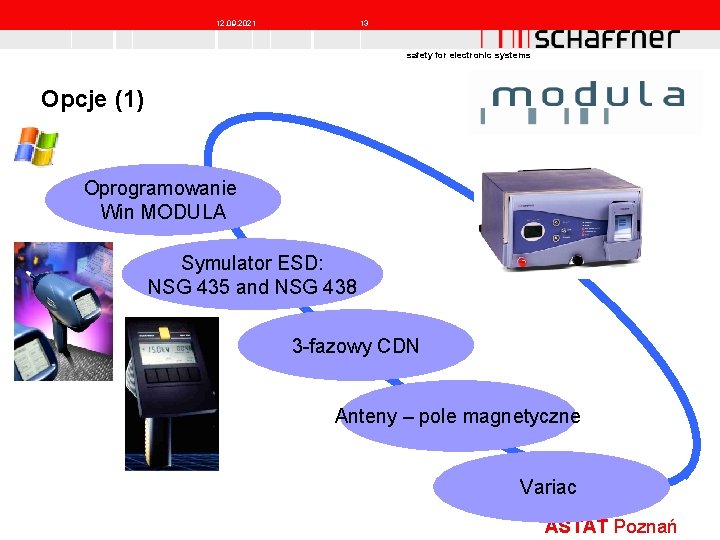

12. 09. 2021 13 safety for electronic systems Opcje (1) Oprogramowanie Win MODULA Symulator ESD: NSG 435 and NSG 438 3 -fazowy CDN Anteny – pole magnetyczne Variac ASTAT Poznań

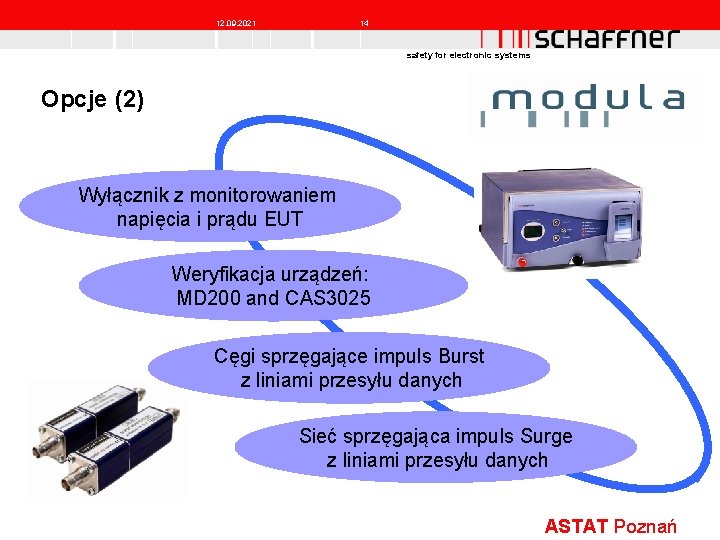

12. 09. 2021 14 safety for electronic systems Opcje (2) Wyłącznik z monitorowaniem napięcia i prądu EUT Weryfikacja urządzeń: MD 200 and CAS 3025 Cęgi sprzęgające impuls Burst z liniami przesyłu danych Sieć sprzęgająca impuls Surge z liniami przesyłu danych ASTAT Poznań

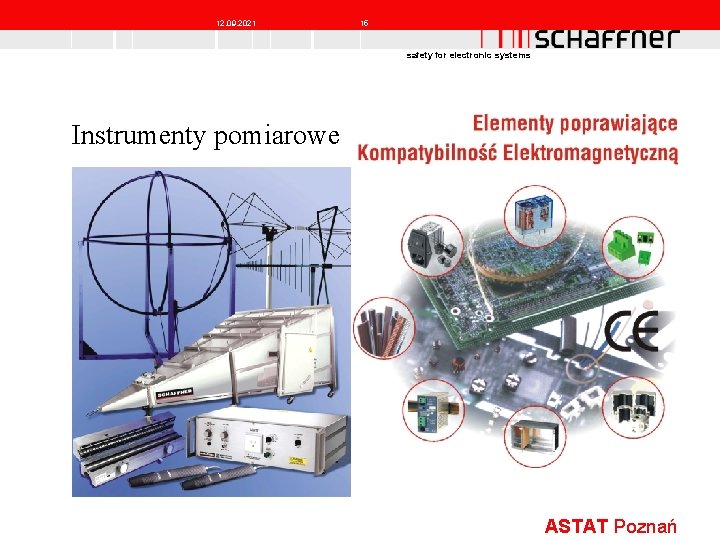

12. 09. 2021 15 safety for electronic systems Instrumenty pomiarowe ASTAT Poznań
