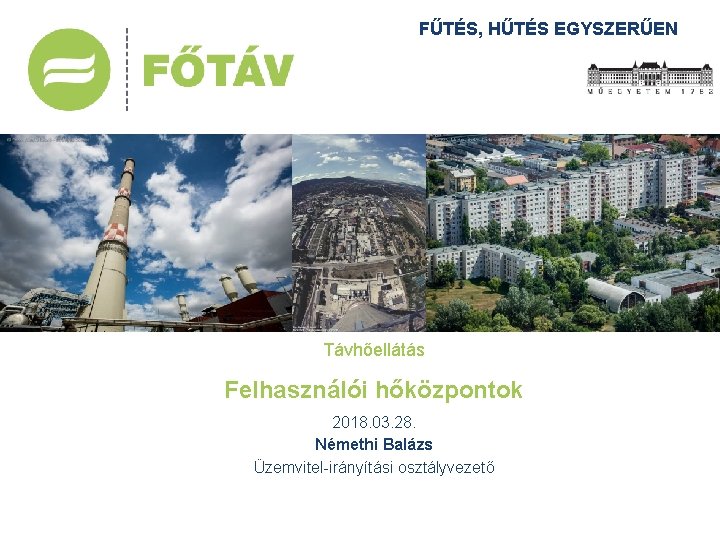

1116 Budapest, Kalotaszeg u. 31. FŰTÉS, Cím: HŰTÉS EGYSZERŰEN Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Távhőellátás Felhasználói hőközpontok 2018. 03. 28. Némethi Balázs Üzemvitel-irányítási osztályvezető FŰTÉS, HŰTÉS EGYSZERŰEN

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Az előadás fókusza és határai Fogalmak Kapcsolások Primer és Szekunder oldali Szabályozási feladatok Fogyasztásmérés 2018. március • Általános érvényű kitekintések mellett a legelterjedtebb eseteket fejtjük ki (forró- vagy melegvizes indirekt rendszerű felhasználói hőközpontok) • Nem foglalkozunk gőz hőhordozójú rendszerekkel • Nem részletezzük a hőközponti berendezések méretezésének módszerét FŰTÉS, HŰTÉS EGYSZERŰEN 2

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu A távhőrendszer technológiai felosztása A távhőellátó rendszereket hagyományosan három fő technológia területre szokás felosztani Hőtermelés hőforrások (fűtőmű, erőmű, stb. ) Hőszállítás távvezetékrendszer, keringetés Hőfelhasználás hőközpontok, felhasználói rendszerek 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 3

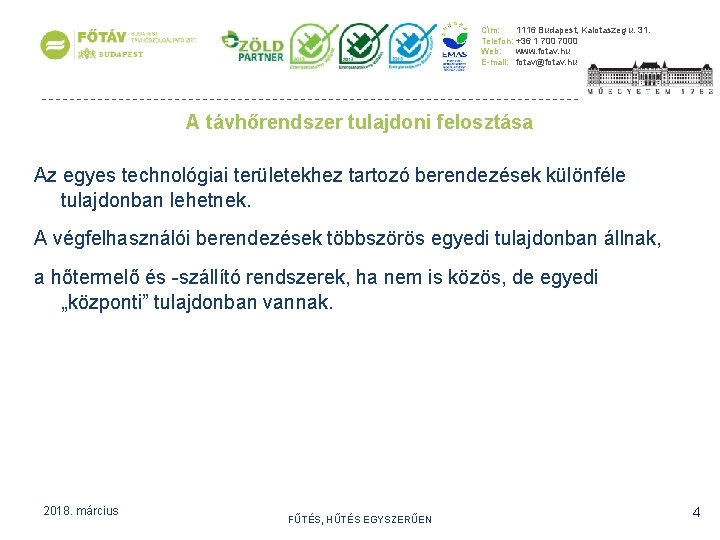

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu A távhőrendszer tulajdoni felosztása Az egyes technológiai területekhez tartozó berendezések különféle tulajdonban lehetnek. A végfelhasználói berendezések többszörös egyedi tulajdonban állnak, a hőtermelő és -szállító rendszerek, ha nem is közös, de egyedi „központi” tulajdonban vannak. 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 4

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu A primer és szekunder rendszerek A felhasználói rendszerek hőhordozó közegeinek paraméterei (hőmérséklet és nyomás) a jellemzően háztartási, kommunális funkcióhoz és rendszerkialakításokhoz kötődnek. Az hőszállítás rendszerei – részben más tranzitáló rendszerekkel analóg módon – emelt paraméterekkel rendelkeznek. A kétféle hőhordozó között átalakítás szükséges. A magasabb paraméterű (átalakító előtti) rendszer a primer rendszer, az alacsonyabb (átalakító utáni) a szekunder. 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 5

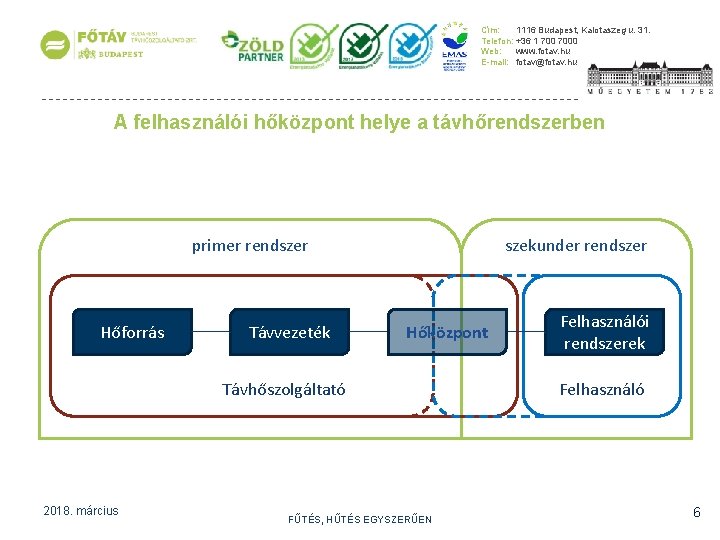

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu A felhasználói hőközpont helye a távhőrendszerben primer rendszer Hőforrás Távvezeték szekunder rendszer Hőközpont Távhőszolgáltató 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN Felhasználói rendszerek Felhasználó 6

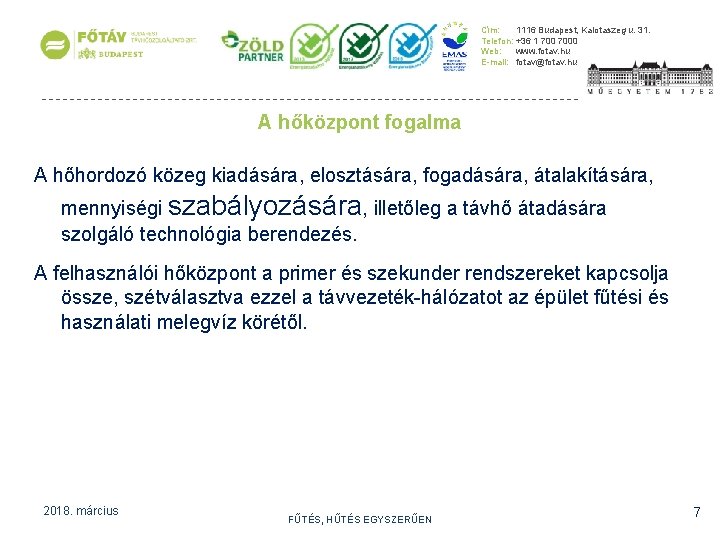

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu A hőközpont fogalma A hőhordozó közeg kiadására, elosztására, fogadására, átalakítására, mennyiségi szabályozására, illetőleg a távhő átadására szolgáló technológia berendezés. A felhasználói hőközpont a primer és szekunder rendszereket kapcsolja össze, szétválasztva ezzel a távvezeték-hálózatot az épület fűtési és használati melegvíz körétől. 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 7

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Hőközpontok osztályozása építési technológia szerint helyszínen épített előre gyártott rendszerű (blokk HKP, modul HKP) 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 8

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Hőközpontok osztályozása primer és szekunder rendszerek kapcsolata szerint Direkt A követlen rendszerű hőközpontokban a primer és a szekunder rendszer hidraulikailag nincs elválasztva. A szekunder rendszerben a primer vizet csökkentett nyomással és hőmérséklettel keringtetjük Indirekt A közvetett kapcsolású hőközpontban a nagynyomású primer és a kisnyomású szekunder rendszer hőcserélővel vannak elválasztva. Ábra: Szunyogh Péter, 2009. 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 9

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Direkt kapcsolás A szekunder rendszer visszatérő hőmérséklete a primer rendszer visszatérő hőmérséklete is. A hőközponti berendezés kialakítása egyszerűbb lehet. A házi keringetési feladat kisebb lehet. Az egyes épületei rendszerek működése és zavarai közvetlenül érintik a teljes távhőrendszert. (Pl. az épületeken belüli vízveszteség teljes egészében a hőtermelői vízelőkészítést terhelik, a légtelenítésre a teljes rendszeren gondot kell fordítani) Az egyes hőközpontok működése jobban ki van téve a hálózat nyomásviszonyainak és annak változásainak Ábra: Szunyogh Péter, 2009. 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 10

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Indirekt rendszerek A nyomásviszonyok tisztázottak. A felelősségi és üzemeltetési határok a tulajdonviszonyokkal összhangban jobban megvonhatóak. Dunaújvárosban (akkor Sztálinváros) a direkt rendszerek üzemeltetésével kapcsolatba szerzett kedvezőtlen tapasztalatok miatt a budapesti távhőrendszerek eredendően közvetett rendszerben létesültek. 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 11

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Hőközpontok osztályozása kapcsolása szerint soros párhuzamos • szabályozás jellege szerint – kerülőágas (állandó térfogatáramú) – fojtásos (változó térfogatáramú) „vegyes” • ellátott objektumok mennyisége szerint – szolgáltatói – felhasználói – (termelői) 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 12

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Primer oldali kapcsolási változatok Indirekt rendszerű hőközpontok hőcserélőinek sorrendjét, kapcsolódásának elvét mutatjuk be. Ezzel szoros összefüggésben a hőcserélő teljesítmény-szabályozásának alapelvét. Olyan alapkapcsolásokat veszünk sorra, amelyekben épületfűtési és HMV-termelő kör szerepel. 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 13

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Soros kapcsolás kerülőágas szabályozással • • • 2018. március Tisztán soros üzem kizárólag kerülőágas szabályozással hozható létre A hőközponti térfogatáram a hőcserélő ág és a kerülő ág térfogatáramának összege állandó térfogatáramú rendszer. A kapcsolás elsődleges előnye, hogy lehetőséget teremt a fűtési hőcserélőn átáramlott primer közeget a HMVtermelésben tovább lehet hűteni. Két hőcserélő esetén azok sorrendje a változó primer és szekunder hőmérsékletek miatt nem mindegy. Az alkalmazott megoldásban a sorrend változtatható. FŰTÉS, HŰTÉS EGYSZERŰEN 14

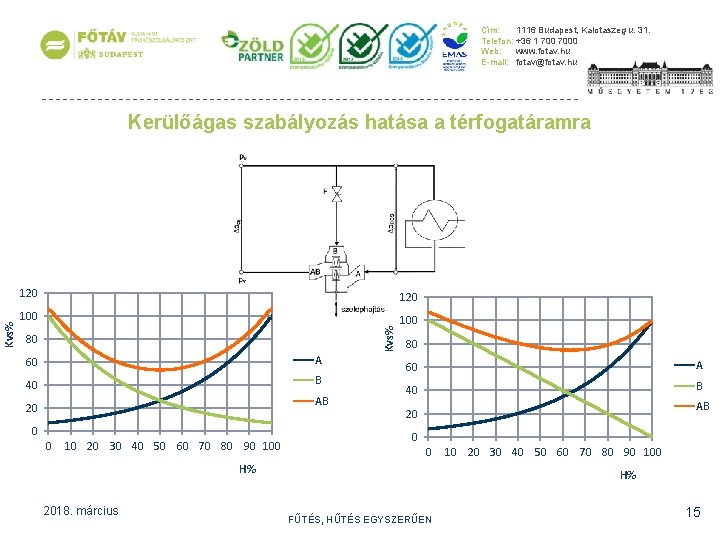

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu 120 100 80 60 A 40 B AB 20 0 0 10 20 30 40 50 60 70 80 90 100 Kvs% Kerülőágas szabályozás hatása a térfogatáramra 80 60 A 40 B AB 20 0 0 H% 2018. március 10 20 30 40 50 60 70 80 90 100 H% FŰTÉS, HŰTÉS EGYSZERŰEN 15

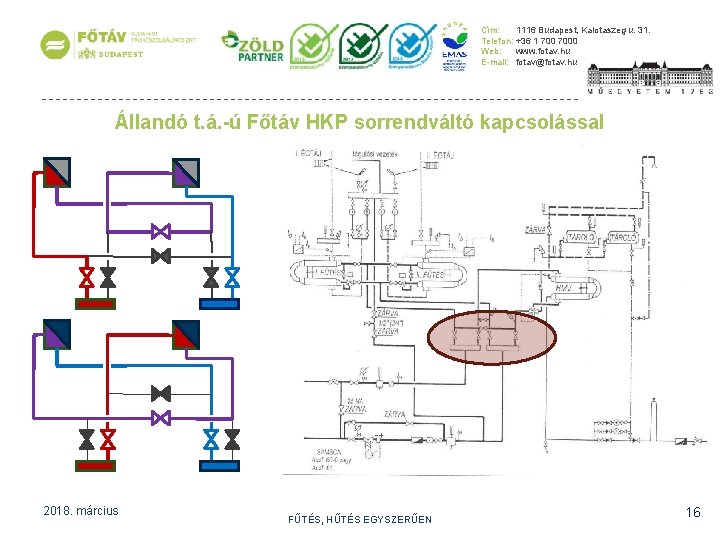

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Állandó t. á. -ú Főtáv HKP sorrendváltó kapcsolással 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 16

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Keverő szabályozás közvetett rendszerű HKP-ban A hőcserélők teljesítmény-szabályozása általánosan mennyiségi szabályozással valósul meg. Ritkábban minőségi szabályozás is előfordul a primer oldalon. áll. t. á. 2018. március Magas hőmérsékletű primer rendszer és nagy változó keménységű ivóvíz esetén a hőcserélő felületének vízkövesedését megelőzendő bekeverő kapcsolással vált. csökkentik a primer belépő t. á. hőmérsékletet. (Pl. Ózd) FŰTÉS, HŰTÉS EGYSZERŰEN 17

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Hőcserélő fojtásos teljesítményszabályozása • A teljesítményszabályozást továbbra is a hőcserélő primer térfogatáramának változtatásával érjük el. • A hőközponti térfogatáram a hőcserélő(k) térfogatáramával egyenlő változó térfogatáramú rendszer. • Elsődleges előny, hogy – a jellemző – részterheléses állapotokban is a hőcserélő kilépő hőmérséklete a hőközponti primer visszatérő hőmérséklet. A kerülőág árama nem melegít vissza. 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 18

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Párhuzamos kapcsolás fojtásos szabályozással • • 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN Fojtásos szabályozókörök nem kapcsolhatóak egymással sorba. A legegyszerűbb kapcsolási megoldás a párhuzamos kapcsolás. Az egyes körök szabályozása alapvetően független egymástól A hőközpont névleges térfogatárama alapesetben az ágak névleges térfogatáramának összege. Ez nyilván magasabb, mint a soros kapcsolás esetében volt. 19

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Előnykapcsolás alkalmazása • • • Párhuzamosan kapcsolt fojtásos szabályozású hőközpont esetében a hőközponti névleges térfogatáram csökkentésére alkalmazhatunk valamilyen előnykapcsolási megoldást. Az előnykapcsolás a fűtött épület hőtároló képességére támaszkodva korlátozza a fűtési kör teljesítményét a rövid idejű HMV csúcsfogyasztás esetén. Az EK lehet hidraulikai elven működő vagy „elektronikus”, azaz a kontrollerben programozott. – Előbbi esetben a fűtési és HMV ágak hidraulikai – • ellenállásának arányait kell megfelelően megválasztani Utóbbi esetben megfelelően programozott vagy programozható szabályozó elektronika szükséges (digitális technika). Mindkét esetben a hőközpont térfogatáramát korlátozni kell. Hidraulikai szabályozások. Ábra: Laczus Péter, 2003. 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 20

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Változó t. á. -ú rendszerbe illeszkedő soros kapcsolás • • A fűtési hőcserélő szabályozása tisztán fojtásos. A vele sorba kapcsolt HMV hőcserélő elsődleges szabályozása kerülőágas. A kiegészítő szabályozás az ún. befecskendező ágba épített egyutú szelep révén ismét fojtásos. Szabályozási állapotok: – Fűtési csúcs, alacsony HMV igény: A fűtési hőcserélő kétjáratú – – • 2018. március szelepe nyit, a HMV hőcserélő háromjáratú szelepe nyitja a megkerülő ágat. Fűtési részterhelés, magas HMV igény: Fűtési hőcserélő kétjáratú szelepe szükség szerint nyit, a HMV hőcserélő háromjáratú szelepe nyit, majd szükség szerint nyit a befecskendező ág kétjáratú szelepe Fűtési részterhelésen, alacsony HMV igény: Fűtési hőcserélő kétjáratú szelepe szükség szerint nyit, a HMV hőcserélő háromjáratú szelepe szükség szerint nyitja a megkerülő ágat Hátrány, hogy alacsony hőmérsékletű fűtési szekunder be- és primer kilépő hőmérsékletek esetén több primer térfogatáramra van szükség a befecskendező ágon, mint a teljesen párhuzamos kapcsolás esetében. FŰTÉS, HŰTÉS EGYSZERŰEN 21

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Változó t. á. -ú soros kapcsolás kiegészítése • A fűtési hőcserélő felől érkező, hőmérsékletében nem elégséges primer közeg – a szabályozó elektronika megfelelően kialakított programja segítségével – az ún. „kapuágon” a HMV hőcserélőre eresztés nélkül hagyhatja el a hőközpontot. Ábra: Laczus Péter, 2003. 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 22

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Változó t. á. -ú „vegyes” kapcsolás • • • 2018. március Az előbbi kapcsolást kiegészíthetjük a befecskendező ágba épített újabb HMV hőcserélővel. Így a HMV termelést két lépcsőre osztottuk meg. Az ivóvíz felmelegítésében játszott sorrend szempontjából a primer oldali közös ágba épített hőcserélő az előfűtő, a korábbi befecskendező (fűtési körrel párhuzamos) ágba épített hőcserélő az utófűtő. Az előfűtő szabályozása a korábbiakkal azonos problémákat vet fel azzal együtt, hogy az előfűtő elé kevert, az utófűtőből érkező primer víz hőmérséklete is alacsonyabb. Ezeknek a kapcsolásoknak a megfelelősége, alkalmassága csak a szekunder oldali hőmérsékletekkel és kapcsolási részletekkel egyetemben értékelhető. FŰTÉS, HŰTÉS EGYSZERŰEN 23

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Változó t. á. -ú kapcsolás szabályozatlan EF-vel A kapcsolás a párhuzamos kapcsolás kiegészítésének is tekinthető, ahol a közös hőközponti visszatérő ágban helyezzük el a szabályozatlan HMV előfűtő (EF) hőcserélőt. • Tekinthető az előbbi kétlépcsős HMV-termelésű kapcsolás egyszerűsített változatának, ahol az előfűtő problémás szabályozását elhagyjuk. • A szabályozás elhagyhatósága szintén csak az egyéb körülményekkel együtt ítélhető meg. • Az egyik alapvető szerepet játszó körülmény a HMV-tároló kapcsolása. Jelenleg a jóval kisebb térfogatokat kívánó, a hőcserélővel párhuzamosan kapcsolt tárolókat alkalmazunk. A tárolandó hőmennyiséghez szükséges térfogatot a kisütéskor és tároláskor belépő közegek hőmérséklete közti különbséggel számoljuk. Ezért a párhuzamos tárolót eredendően a hidegvizes oldalon a hőcserélő(k) elé kötjük. Szabályozatlan előfűtő esetén azonban a két hőcserélő közé muszáj. 24 FŰTÉS, HŰTÉS EGYSZERŰEN • 2018. március

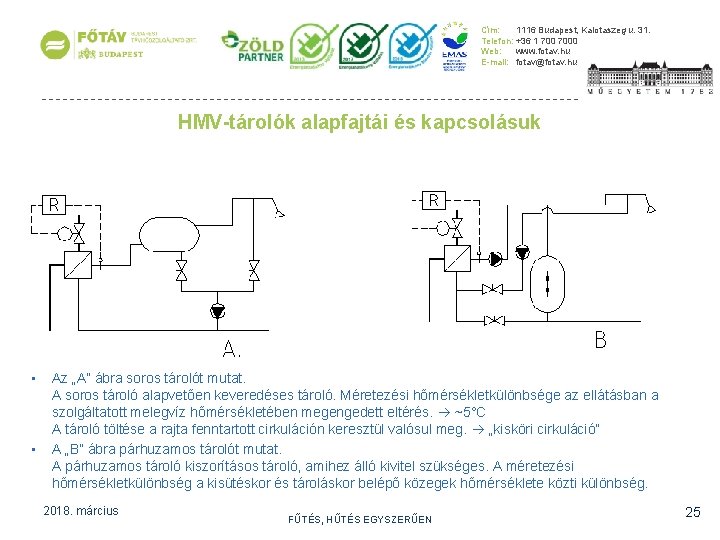

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu HMV-tárolók alapfajtái és kapcsolásuk • • Az „A” ábra soros tárolót mutat. A soros tároló alapvetően keveredéses tároló. Méretezési hőmérsékletkülönbsége az ellátásban a szolgáltatott melegvíz hőmérsékletében megengedett eltérés. ~5°C A tároló töltése a rajta fenntartott cirkuláción keresztül valósul meg. „kisköri cirkuláció” A „B” ábra párhuzamos tárolót mutat. A párhuzamos tároló kiszorításos tároló, amihez álló kivitel szükséges. A méretezési hőmérsékletkülönbség a kisütéskor és tároláskor belépő közegek hőmérséklete közti különbség. 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 25

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu A HMV-cirkuláció kapcsolási lehetőségei 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 26

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Főtáv által jelenleg preferált hőközponti kapcsolás 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 27

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Hőközponti szabályozási feladatok HMV értéktartó hőmérséklet-szabályozása Fűtési hőhordozó időjáráskövető hőmérséklet-szabályozása Időprogramok megvalósítása (éjszakai fűtéscsökkentés) Előnykapcsolás szabályozása Szekunder nyomástartási feladatok Hidraulikai szabályozások (nyomáskülönbség és térfogatáramszabályozás, korlátozás) 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 28

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Szabályozási szintek központi fűtésben Egyedi szabályozás A fűtött helyiségek belső hőmérsékletének egyedi igényekhez igazodó szabályozása fűtőtestszelepek Központi szabályozás Fűtési rendszerben vagy annak zónáiban keringetett hőhordozó hőmérsékletének szabályozása. A tényleges komfortkövetelmény, a belső hőmérséklet szempontjából vezérlésről beszélhetünk. Egyedi szabályozási szint megléte esetén sem nélkülözhető. Jó központi szabályozás az egyedi szabályozás hatékonyságát is növeli. (Szabályozatlan hőleadók) 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 29

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Az elméleti fűtési menetrend meghatározása A fűtéstechnikai elvi szabályozási egyenlet azt a relációt fejezi ki, hogy az épület fűtési hőigénye egyenlő a radiátorok hőleadásával, ami pedig tovább egyenlő a hőhordozó közeg hőtartalom-változásával. Illetve az egyenlőség fennáll nem csak méretezési állapotra, de más részterhelésekre is. 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 30

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Az elméleti fűtési menetrend meghatározása Az állandónak tartott mennyiségekkel egyszerűsítve (A fűtési rendszer teljesítmények a fűtővíz hőmérsékletén keresztüli szabályozása azon alapul, hogy eközben a keringetendő közegáram állandó!) A külső hőmérséklettől való függést vizsgálva bevezetjük: 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 31

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Az elméleti fűtési menetrend meghatározása Dtln és Dtln 0 a radiátorok logaritmikus hőmérséklet-különbsége, melyekre te, tv és tb felhasználásával írható, hogy Felhasználva az függvényeként: 2018. március összefüggést, -t kifejezzük te FŰTÉS, HŰTÉS EGYSZERŰEN 32

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Az elméleti fűtési menetrend meghatározása Az írás egyszerűsítésére bevezetjük: Dtln kifejezésébe helyettesítve kapjuk: A szabályozási egyenlet „szélső tagjainak” kapcsolatára pedig az eddigiekkel írhatjuk: 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 33

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Az elméleti fűtési menetrend meghatározása További átalakítások végén kapjuk: Az elején bevezetett helyettesítéseket feloldva : 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 34

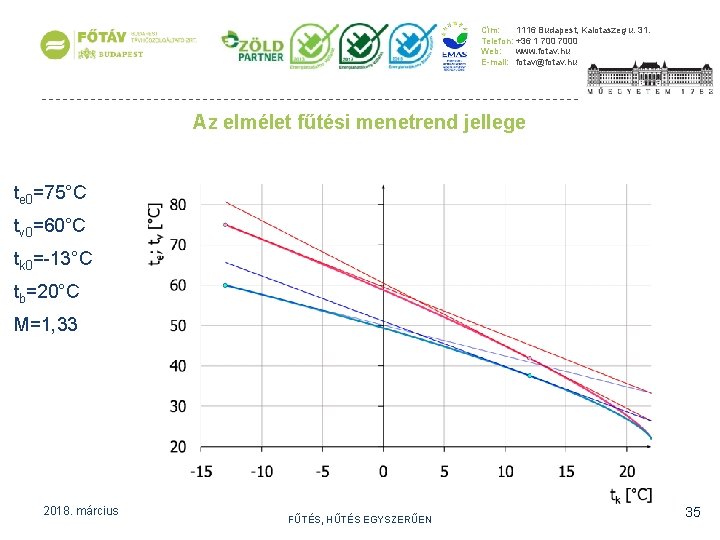

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Az elmélet fűtési menetrend jellege te 0=75°C tv 0=60°C tk 0=-13°C tb=20°C M=1, 33 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 35

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu A fűtési menetrendek leképzése a hőközponti szabályozókban Confoterm 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 36

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu A fűtési menetrendek leképzése a hőközponti szabályozókban Visszatérő hőmérsékletre való szabályozással kompenzálni lehet a fűtési rendszert ért zavarásokat Ilyenkor az előremenő menetrend korlátként funkcionál 2018. március Párhuzamos eltolás tvv tes tvs tkv startpont Előremenő és visszatérő menetrend is van tev végpont Töréspont nélküli te, tv Trend IQ DDC tks tk FŰTÉS, HŰTÉS EGYSZERŰEN 37

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Primer szabályozási diagram Az elvi primer hőmérsékletmenetrend a szekunder menetrend szerkesztéséhez igazodóan állítható elő. A tényleges menetrendet a fűtési igények mellett jelentkező HMV-termelési igény „torzítja”. TG G-61 (1974) Hőközpontok tervezése, Főtáv hőközpont 73/1 kapcsolás: ún. fűtőerőműves kapcsolás sorrendváltással, kétlépcsős HMV termeléssel 73/2 kapcsolás: ún. fűtőműves kapcsolás egy lépcsős, fixen hátra kötött HMV termeléssel A tervezési segédlet a hőigányek megállapításától a kapcsolás rögzítésén keresztül a berendezések kiválasztásáig a teljes tervezési folyamatot felölelte. Ennek részeként meghatározta a primer szabályozási hőmérséklet diagramot. 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 38

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu primer előremenő hőmérséklet [°C] A primer hőmérsékletmenetrend 130 120 110 100 90 80 70 60 50 40 30 20 10 0 -13 -12 -11 -10 -9 -8 -7 -6 -5 -4 -3 -2 -1 0 2018. március 1 2 FŰTÉS, HŰTÉS EGYSZERŰEN 3 4 5 6 7 8 9 10 11 12 külső hőmérséklet [°C] 39

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu A hidraulikai szabályozások szerepe - Dp A változó térfogatáramú távhőrendszerben a hőközponti teljesítmény szabályozás szerelvényeit mentesíteni kell a hálózat nyomásviszonyainak változásától nyomáskülönbségszabályozás igénye 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 40 40

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu A hidraulikai szabályozások szerepe - V . Kiterjedt távhőrendszer hidraulikai beszabályozása csak dinamikus módszerrel elképzelhető. A távhőrendszer teljes kapacitását nagyban meghatározza a rendszer hidraulikai kapacitása. A hidraulikai kapacitás kézben tartása érdekében a hőközponti térfogatáram korlátozása szükséges. A nyomáskülönbség- és térfogatáramszabályozás a két funkciót kombináltan megvalósító szerelvénnyel valósítható meg. 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 41

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu A hőközponti fogyasztásmérés A szolgáltatás volumenét elsődlegesen az igénybe vett, felhasznált hő mennyisége írja le. Ezzel összefüggésben az elsődleges célkitűzés az, hogy az elszámolás kizárólagos alapja minden felhasználóval az általa felhasznált távhő mért mennyisége legyen. A hazai távhőszolgáltatók egy részében – így a FŐTÁV Zrt. -nél is – a távhőszolgáltató által üzemeltetett hőközpontokban a primer oldali csatlakozásnál egyetlen elszámolási célú hőmennyiségmérő van beépítve, mely együttesen méri a fűtésre és a használati melegvíz (HMV) készítésére felhasznált hőmennyiséget. A további hőközponti fogyasztásmérések az összes hőfelhasználásnak a felhasználási célonként (fűtés és HMV-termelés) való megosztását szolgálja. A Főtáv gyakorlatában az egyes elszámolási időszakokban a melegvíz célú hőmennyiség az épület HMV célú ivóvíz-felhasználásának és az adott épületre jellemző fajlagos melegvíz-hőfelhasználási értéknek szorzataként számított érték. 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 42

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu A hőközponti fogyasztásmérés A távhőszolgáltatók egy másik részében az épületszintű hőmennyiségmérés a távhőrendszer kialakítása miatt a szekunder hálózaton, jellemzően a fűtésen valósul meg. (A távhőtörvény által megkövetelt épületenkénti mérést a sokkal korábban létesített tömbhőközpontokból kiszolgált kiterjedt szekunder rendszerekben így lehetett a legkisebb költséggel megvalósítani. ) E hőszolgáltatók esetén a használati melegvíz célú hőfelhasználás a lakás-mellékvízmérők által mért vízfelhasználásnak és az egész távhőkörzetre jellemző fajlagos melegvíz-hőfelhasználási értéknek szorzataként számított érték. 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 43

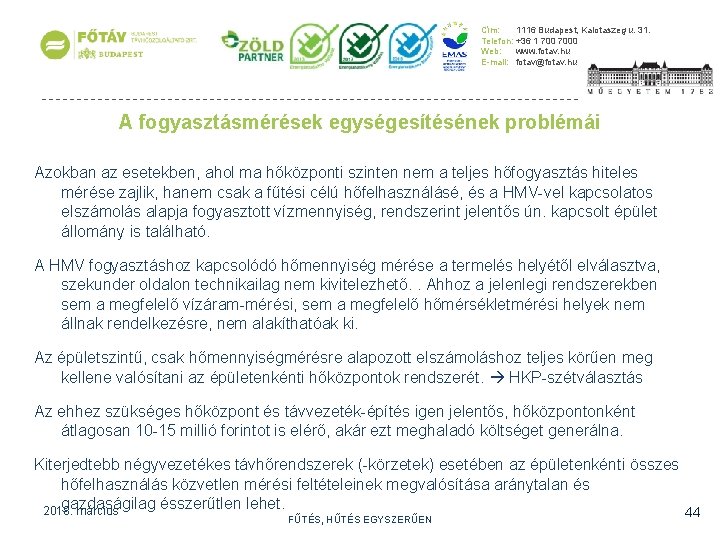

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu A fogyasztásmérések egységesítésének problémái Azokban az esetekben, ahol ma hőközponti szinten nem a teljes hőfogyasztás hiteles mérése zajlik, hanem csak a fűtési célú hőfelhasználásé, és a HMV-vel kapcsolatos elszámolás alapja fogyasztott vízmennyiség, rendszerint jelentős ún. kapcsolt épület állomány is található. A HMV fogyasztáshoz kapcsolódó hőmennyiség mérése a termelés helyétől elválasztva, szekunder oldalon technikailag nem kivitelezhető. . Ahhoz a jelenlegi rendszerekben sem a megfelelő vízáram-mérési, sem a megfelelő hőmérsékletmérési helyek nem állnak rendelkezésre, nem alakíthatóak ki. Az épületszintű, csak hőmennyiségmérésre alapozott elszámoláshoz teljes körűen meg kellene valósítani az épületenkénti hőközpontok rendszerét. HKP-szétválasztás Az ehhez szükséges hőközpont és távvezeték-építés igen jelentős, hőközpontonként átlagosan 10 -15 millió forintot is elérő, akár ezt meghaladó költséget generálna. Kiterjedtebb négyvezetékes távhőrendszerek (-körzetek) esetében az épületenkénti összes hőfelhasználás közvetlen mérési feltételeinek megvalósítása aránytalan és gazdaságilag ésszerűtlen lehet. 2018. március 44 FŰTÉS, HŰTÉS EGYSZERŰEN

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu A teljes hőfelhasználás megosztásának szükségessége A fűtési költségosztók és a lakás-mellékvízmérők elterjedése következtében a felhasználói közösségek közvetlenül érdekeltté váltak a fűtési és a melegvíz hőfelhasználás elkülönítésében. A közvetlen mérés szerinti és a fogyasztással arányos díjfizetés adja a felhasználói takarékossághoz a motivációs erőt. A fűtési költségosztási módszerek az egyes épületrészek hőfelhasználásainak arányszámait határozzák meg. A díjfelosztáshoz emellé szükség van a meghatározott arányokkal felosztandó hőmennyiségre. Amennyiben a felosztásnak nem csak az arányszámait, de a felosztandó mennyiséget is elbizonytalanítanánk, az vélhetően a költségosztási rendszerek hatékonyságát rontaná. 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 45

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu A teljes hőfelhasználás megosztásának lehetősége A külön mérés a közvetett rendszerű, változó térfogatáramú, párhuzamosan kapcsolt fűtés vagy melegvíz-termelő egységek esetén megoldható hőmennyiségmérő beépítésével a primer áramkörökbe. A szekunder oldalon történő hőmennyiségmérés a nagyobb térfogatáram, a kisebb hőmérsékletkülönbség és a vízminőség miatt gazdaságtalan, pontatlan, illetve nem megengedett. Ha különbözeti mérést szándékozunk megvalósítani, akkor azt a fűtési egységbe célszerű beépíteni. Ha a második hőmennyiségmérő a melegvíz-termelő egységbe kerülne, akkor a fűtési idényen kívüli időszakban a hőközpont primer csatlakozásánál lévő és a melegvíz egységbe beépítendő hőmennyiségmérők – a minden mérést terhelő egyedi hibák miatt – eltérő hőfelhasználásokat mutatnának, ami a felhasználók hőmennyiségmérésbe vetett bizalmát gyengítené. a HMV melegítése két hőcserélőn történik, egyetlen hőmennyiségmérővel nem oldható meg a feladat, mert nem jelölhető ki ehhez olyan térfogatáram-mérési pont, ahol a teljes termelésre egyöntetűen jellemző vízmennyiséget lehetne mérni. A nagyobb eszközigény mellett a kielégítő mérési pontosság sem biztosítható a nagymértékben ingadozó, és egyes időszakokban igen alacsony terheléssel üzemelő berendezések esetében. Ezért a HMV-célú hőfelhasználás önálló mérése mint egységes elszámolási mérési megoldás nem javasolható. 2018. március FŰTÉS, HŰTÉS EGYSZERŰEN 46

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Köszönöm a figyelmet! Némethi Balázs +36 1 7006357 bnemethi@fotav. hu FŰTÉS, HŰTÉS EGYSZERŰEN
