102 NETWORK

102 NETWORK

LE PLAN I) Réseaux Switchés II) VLANS III) Routage • OSPF IV) Boucles •

LE PLAN I) Réseaux Switchés II) VLANS III) Routage • OSPF IV) Boucles • STP V) Infra à VIA

INTRODUCTION Comment deux ordis peuvent communiquer entre eux ? - Un réseau minimal (sans

INTRODUCTION Comment deux ordis peuvent communiquer entre eux ? - Un réseau minimal (sans central) Petite démo : Ordi 1 : 192. 168. 2. 1 24 Ordi 2 : 192. 168. 2. 2 24 Vos ordis ont aussi une table ARP ! arp –a ping < 2^(8) adresses ip

INTRODUCTION Petit rappel : FDB et ARP FDB : Forwarding Database – show fdb

INTRODUCTION Petit rappel : FDB et ARP FDB : Forwarding Database – show fdb : MAC – PORT ; Couche 2 ARP : Address Resolution Protocol – show iparp : IP – MAC ; Couche 2/3

Réseaux Switchés

Réseaux Switchés

RÉSEAUX SWITCHÉS Comment deux ordis peuvent communiquer entre eux ? - Un réseau minimal

RÉSEAUX SWITCHÉS Comment deux ordis peuvent communiquer entre eux ? - Un réseau minimal (sans central) - Un réseau switché : Le switch dirige les paquets au bon port selon l’adresse MAC marquée sur les paquets en question avec la FDB.

RÉSEAUX SWITCHÉS Rappel : Ethernet Frame Source : Wikipedia et Stackoverflow �� ��

RÉSEAUX SWITCHÉS Rappel : Ethernet Frame Source : Wikipedia et Stackoverflow �� ��

RÉSEAUX SWITCHÉS Qu’est ce qui se passe quand on se connecte à un réseau?

RÉSEAUX SWITCHÉS Qu’est ce qui se passe quand on se connecte à un réseau? ➤ La FDB du switch est mise à jour. ➤ Le client demande une IP au DHCP. Comment ? - DHCP DISCOVER : Le client envoie un broadcast. - DHCP OFFER : Le serveur DHCP répond avec l’IP du DHCP, l’IP proposée, le masque de sous-réseau ( destination : MAC du client ) - DHCP REQUEST : Le client accepte et répond avec l’IP qui lui a été proposée - DHCP ACK : Le seveur DHCP confirme et lui envoie des paramètres aditionnels (IP de la gateway, adresses IP des serveurs DNS, durée du Bail). ➤ L’ARP est mise à jour.

RÉSEAUX SWITCHÉS Qu’est ce qui se passe quand on se connecte à un réseau?

RÉSEAUX SWITCHÉS Qu’est ce qui se passe quand on se connecte à un réseau? Source : Wireshark

RÉSEAUX SWITCHÉS ▶▶▶ Un grand réseau switché! (un LAN) Limites : - Broadcasts sur

RÉSEAUX SWITCHÉS ▶▶▶ Un grand réseau switché! (un LAN) Limites : - Broadcasts sur l’intégralité du réseau ( boucles! ) - Isoler des machines ( ex: virus , administration ) La solution? On divise en sous-réseaux! Le VLAN ou (vlip)

VLAN

VLAN

LE VLAN = Virtual Local Area Network Un sous-réseau logique, identifié par un tag

LE VLAN = Virtual Local Area Network Un sous-réseau logique, identifié par un tag (IEEE 8. 201 Q). Constitué d’une plage d’IP continues. Un domaine de broadcast. Séparation du réseau en sous-réseaux logiques (ie on n’a pas besoin de tirer des câbles en plus).

LE VLAN Les paquets circulant à l’intérieur d’un VLAN portent tous le tag du

LE VLAN Les paquets circulant à l’intérieur d’un VLAN portent tous le tag du VLAN. Mise en place : 1) On crée le VLAN 2) On rajoute des ports au VLAN pour indiquer au routeur indiquer sa topologie

LE VLAN Au niveau physique :

LE VLAN Au niveau physique :

LE VLAN Au niveau logique : Un seul câble physique! On peut bien avoir

LE VLAN Au niveau logique : Un seul câble physique! On peut bien avoir deux vlans sur un même port!*

LE VLAN(SUITE) *Sauf que. . . Votre ordinateur n’est pas configuré pour lire les

LE VLAN(SUITE) *Sauf que. . . Votre ordinateur n’est pas configuré pour lire les packets ethernet avec un tag. . . Ø On demande au routeur d’envoyer les paquets non taggés (sans le champ correspondant au tag) Ø Le port est alors rajouté au vlan en mode “untagged” Ø On ne peut avoir qu’un seul vlan untagged par port

LE VLAN : TAGGED OU UNTAGGED ? Au niveau logique : On peut avoir

LE VLAN : TAGGED OU UNTAGGED ? Au niveau logique : On peut avoir qu’un seul vlan untagged sur un même port! On peut bien avoir deux vlans tagged sur un même port!

LE VLAN : TAGGED OU UNTAGGED ? Cette configuration marche : On peut bien

LE VLAN : TAGGED OU UNTAGGED ? Cette configuration marche : On peut bien superposer un vlan en untagged et en tagged sur un même port.

LE VLAN : TAGGED OU UNTAGGED ? Cette configuration est foireuse (les paquets bleu

LE VLAN : TAGGED OU UNTAGGED ? Cette configuration est foireuse (les paquets bleu pâle ne seront pas transmits d’un routeur à l’autre).

LE VLAN : TAGGED OU UNTAGGED ? Cette configuration est impossible!! (non permise par

LE VLAN : TAGGED OU UNTAGGED ? Cette configuration est impossible!! (non permise par le routeur) Le routeur ne peut pas savoir à quel vlan appartient quel paquet.

LE VLAN : BOOTREPLAY Mais. . . Et le DHCP ? Requêtes DHCP (Discover,

LE VLAN : BOOTREPLAY Mais. . . Et le DHCP ? Requêtes DHCP (Discover, Offer…) en braodcast. . . Et si le serveur DHCP n’est pas sur le même vlan? > Enable le Bootprelay au niveau du vlan de l’appareil et celui du serveur DHCP > Parfois on en a pas envie : ADSL

LE VLAN : ISOLER DES MACHINES Par défaut les paquets ne peuvent passer d’un

LE VLAN : ISOLER DES MACHINES Par défaut les paquets ne peuvent passer d’un VLAN à l’autre. Pour les autoriser, il faut enable l’IP forwarding au niveau des deux VLAN. Ça autorise les paquets à passer d’un VLAN à l’autre. > Parfois on en a pas envie : vlan-virus

VLAN (LA FIN) Il y a des switchs L 2 (FDB) et L 3

VLAN (LA FIN) Il y a des switchs L 2 (FDB) et L 3 (FDB et ARP). Seuls les switchs L 3 peuvent interagir avec le tag VLAN (le noter, le changer… ). Ex switchs L 3: tous les switchs à VIA au niveau des bâtiments, du PI, des salles serveurs… La majorité c’est des switchs de Extreme Networks. Ils sont violets ��

Routage

Routage

ROUTAGE : RAPPEL Hostname : Gardevoir MAC : 66: 66: 66 IP : 21.

ROUTAGE : RAPPEL Hostname : Gardevoir MAC : 66: 66: 66 IP : 21. 21. 21 VLAN 1 21. 21. 024 Gardevoir veut contacter Moltres. Elle connaît son IP. Hostname : Moltres MAC : 18: 18: 18 IP : 42. 42. 42 VLAN 2 42. 42. 12825

ROUTAGE : RAPPEL Hostname : Gardevoir MAC : 66: 66: 66 IP : 21.

ROUTAGE : RAPPEL Hostname : Gardevoir MAC : 66: 66: 66 IP : 21. 21. 21 Source MAC : 66: 66… Source IP : 21. 21. 21 Destination MAC : ? ? Hostname : Moltres MAC : 18: 18: 18 IP : 42. 42. 42 Gateway MAC : 88: 88: 88 Elle veut que son paquet soit switché jusqu’à la gateway, pour qu’il soit routé jusqu’au sous réseau de Moltres. Il lui faut la MAC de la gateway => requête ARP (broadcast)

ROUTAGE : RAPPEL Hostname : Gardevoir MAC : 66: 66: 66 IP : 21.

ROUTAGE : RAPPEL Hostname : Gardevoir MAC : 66: 66: 66 IP : 21. 21. 21 Source MAC : 66: 66: 66 Source IP : 21. 21. 21 Destination MAC : 88: 88: 88 Destination IP : 42. 42. 42 Hostname : Moltres MAC : 18: 18: 18 IP : 42. 42. 42 Gateway MAC : 88: 88: 88 La Gateway lui répond! Le paquet est switché jusqu’à la gateway.

ROUTAGE : RAPPEL Gateway MAC : 55: 55: 55 Hostname : Gardevoir MAC :

ROUTAGE : RAPPEL Gateway MAC : 55: 55: 55 Hostname : Gardevoir MAC : 66: 66: 66 IP : 21. 21. 21 Hostname : Moltres MAC : 18: 18: 18 IP : 42. 42. 42 Source MAC : 88: 88: 88 Source IP : 21. 21. 21 Destination MAC : 55: 55: 55 Destination IP : 42. 42. 42 Arrivé à la gateway, celle-ci détermine l’IP du routeur suivant à l’aide de sa table de routage (iproutes). La gateway met comme MAC de destination la MAC du routeur suivant (arp) et comme MAC source la sienne.

ROUTAGE : RAPPEL Gateway MAC : 22: 22: 22 Hostname : Gardevoir MAC :

ROUTAGE : RAPPEL Gateway MAC : 22: 22: 22 Hostname : Gardevoir MAC : 66: 66: 66 IP : 21. 21. 21 Hostname : Moltres MAC : 18: 18: 18 IP : 42. 42. 42 Le paquet est envoyé, et de même est routé jusqu’à la gateway du sous-réseau bleu.

ROUTAGE : RAPPEL Hostname : Gardevoir MAC : 66: 66: 66 IP : 21.

ROUTAGE : RAPPEL Hostname : Gardevoir MAC : 66: 66: 66 IP : 21. 21. 21 Gateway MAC : 22: 22: 22 Hostname : Moltres MAC : 18: 18: 18 IP : 42. 42. 42 Source MAC : 22: 22: 22 Source IP : 21. 21. 21 Destination MAC : 18: 18: 18 Destination IP : 42. 42. 42 La gateway du réseau-bleu reconnaît l’IP de Moltres qui fait partie de son sous-réseau. Elle met la MAC de Moltres comme MAC de destination. Le paquet est switché jusqu’à Moltres.

ROUTAGE : IGP et BGP AS : Autonomous System; réseau géré un même organisme

ROUTAGE : IGP et BGP AS : Autonomous System; réseau géré un même organisme (ex : une même asso, une même entreprise). IGP : Internal Gateway Protocol Famille de protocoles de routage à l’intérieur de l’AS BGP : Border Gateway Protocol Routage entre les AS

OSPF : Open Shortest Path First Les routeurs envoient des paquets Hello en braodcast

OSPF : Open Shortest Path First Les routeurs envoient des paquets Hello en braodcast pour détecter leurs voisins. Ces paquets contiennent une liste de leur voisins, et le l’ID du DR (Designated Router), ici le BD. Avec le BD, ils échangent des paquets LSA qui contiennent des informations sur les liens qu’ils ont avec d’autres routeurs / appareils, et le coût de ces liens, et reçoit de la part du BD des paquets similaires émis par les autres routeurs. Ceci permet à chaque routeur de mettre à leur base de données (contenant la topologie du réseau), à partir de laquelle ils déduisent les meilleurs chemins (en utilisant l’algorithme de Dijkstra).

OSPF : Open Shortest Path First Si tu réponds pas au Hello t’es considéré

OSPF : Open Shortest Path First Si tu réponds pas au Hello t’es considéré comme “mort” et le routeur envoie un paquet LSA au BD pour notifier les autres.

IP ROUTE Commande : sh iproute #oa : route apprise par OSPF #s :

IP ROUTE Commande : sh iproute #oa : route apprise par OSPF #s : route configurée statiquement #d : route directe

BOUCLES

BOUCLES

LES BOUCLES Beaucoup de requêtes sont faites en broadcast : ARP, DCHP… Solution :

LES BOUCLES Beaucoup de requêtes sont faites en broadcast : ARP, DCHP… Solution : ne pas plugger un câble entre deux ports d’un switch ? (certes) PB : Redondance ? + les câbles herma “bouclent”. Solution : le stp

LE STP : Spanning Tree Protocol Au niveau d’un vlan : 1) On définit

LE STP : Spanning Tree Protocol Au niveau d’un vlan : 1) On définit une aire stp et on rajoute des ports dessus. 2) Le switch ayant l’ID le plus bas (ID : 4 chiffres + MAC) est élu racine de l’arbre. 3) Le switch racine envoie des paquets BPDU avec un champ indiquant le coût du chemin. Initialement égal à 0, chaque routeur qui le reçoit incrémente le coût de 1 (+ des ack). 4) Au niveau de chaque switch le port avec le coût le plus faible est choisi comme port racine.

LE STP 5) Sur chaque switch, les ports reliés à chaque port racine sont

LE STP 5) Sur chaque switch, les ports reliés à chaque port racine sont élus Designated. Si entre deux switchs, il y a pas de port de racine, alors le port le plus près de la racine est élu designated. Sur la racine, tous les ports sont élus Designated Ports. 6) Tous les ports n’étant ni racine, ni designated sont bloqués. LEARNING => FORWARDING ou BLOCKING

INFRA A VIA

INFRA A VIA

INFRA A VIA Cisco prism switch-aob gw-vialabs BD gw-pi gw-perms switch-ab gw-a 2 gw-hserv

INFRA A VIA Cisco prism switch-aob gw-vialabs BD gw-pi gw-perms switch-ab gw-a 2 gw-hserv gw-a 1 gw-d

VLIP-WIFI • Le vlip-wifi est switché (ie. il y a un seul vlan qui

VLIP-WIFI • Le vlip-wifi est switché (ie. il y a un seul vlan qui est switché depuis le BD). • Les bornes wifi de chaque étage sont connectés à des switchs, eux-mêmes connectés directement au BD par de le fibre, sans passer par les routeurs de bâtiments* : BD vlip-wifi switch-ab * sauf au F

VLIP-A • Le BD est rélié aux routeurs des bâtiments par deux paires de

VLIP-A • Le BD est rélié aux routeurs des bâtiments par deux paires de fibre : BD vlip-bda 2 vlip-bda 1 gw-a 2 vlip-a 1

VLIP-D • Le BD est rélié aux routeurs des bâtiments par deux paires de

VLIP-D • Le BD est rélié aux routeurs des bâtiments par deux paires de fibre. Parfois les routeurs sont stackés : • Les routeurs forment alors une seule unité logique. BD vlip-bdd 2 vlip-bdd 1 gw-d vlip-d

AOB • AOB : Administration Out of Band; réseau cuivré parallèle. • Utilisation :

AOB • AOB : Administration Out of Band; réseau cuivré parallèle. • Utilisation : pusher leur conf sur Baal, la récupérer, récupérer l’image du firmware sur Baal pour une MAJ… • Structure : un peu compliquée ^^ BD gw-pi switch-aob

CONCLUSION (enfin presque) Notions clés : Routage, VLAN Diff : indispensable pour mener à

CONCLUSION (enfin presque) Notions clés : Routage, VLAN Diff : indispensable pour mener à bien le déménagement Autres sujets : BGP, Transit, Peering… (connexion extérieure).

CONCLUSION (almost there) Quelques liens du wiki : https: //wiki. via. ecp. fr/index. php?

CONCLUSION (almost there) Quelques liens du wiki : https: //wiki. via. ecp. fr/index. php? title=Plan_IP https: //wiki. via. ecp. fr/index. php? title=Liste_du_mat%C 3%A 9 riel_diff https: //wiki. via. ecp. fr/index. php? title=Configuration_d%27 un_Extreme. XOS https: //wiki. via. ecp. fr/index. php? title=Interconnexion_CTI

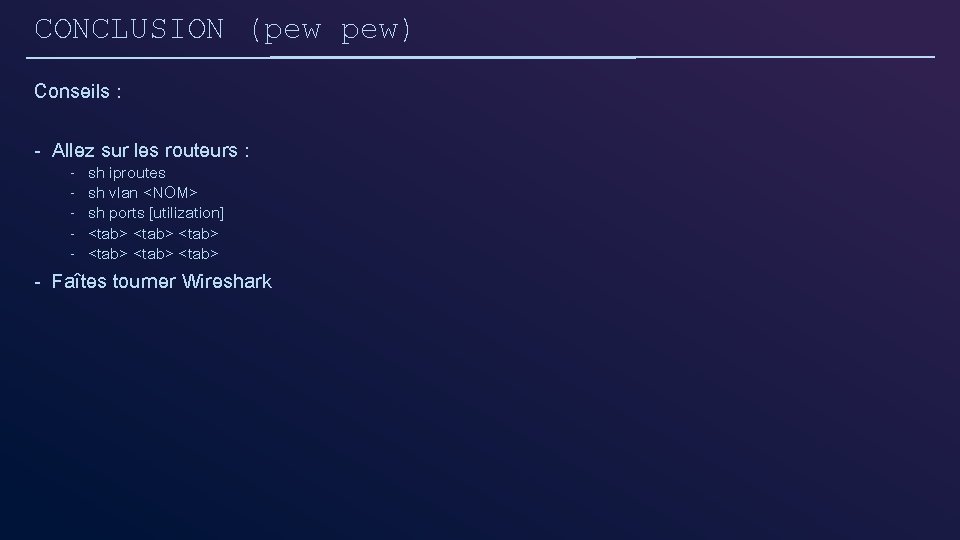

CONCLUSION (pew pew) Conseils : - Allez sur les routeurs : - sh iproutes

CONCLUSION (pew pew) Conseils : - Allez sur les routeurs : - sh iproutes sh vlan <NOM> sh ports [utilization] <tab> <tab> - Faîtes tourner Wireshark
