1003 SERGIO FERNANDEZ SEBASTIAN GUERRERO ELEMENTOS QUE PERMITEN

1003 SERGIO FERNANDEZ SEBASTIAN GUERRERO

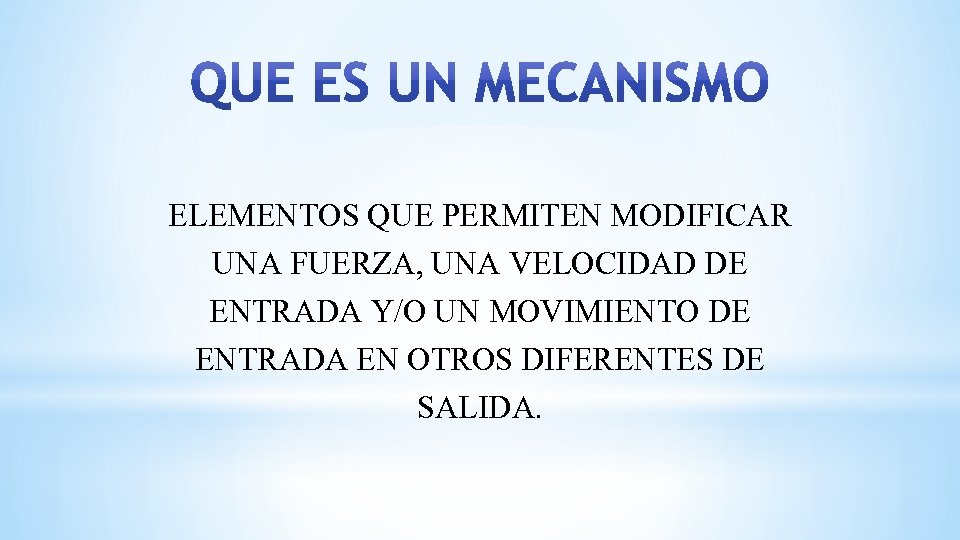

ELEMENTOS QUE PERMITEN MODIFICAR UNA FUERZA, UNA VELOCIDAD DE ENTRADA Y/O UN MOVIMIENTO DE ENTRADA EN OTROS DIFERENTES DE SALIDA.

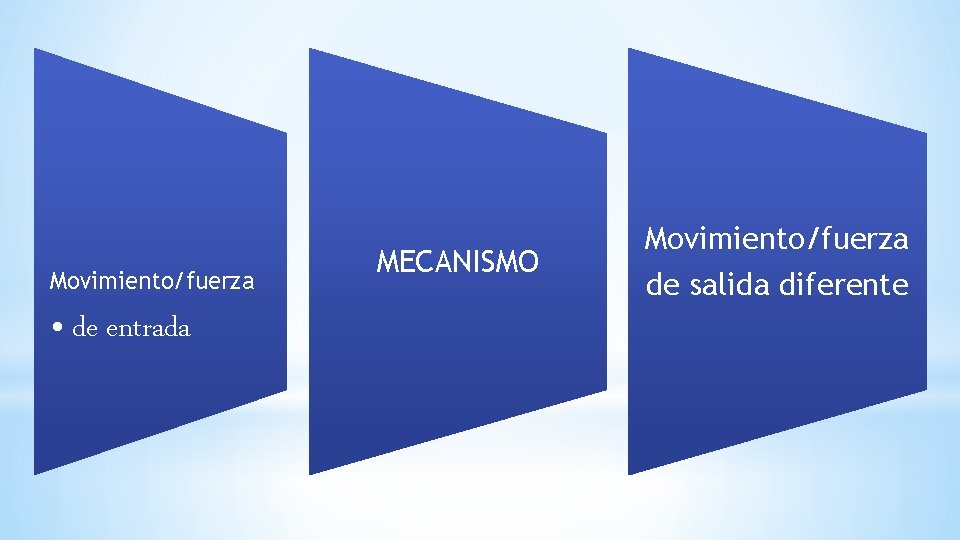

Movimiento/fuerza • de entrada MECANISMO Movimiento/fuerza de salida diferente

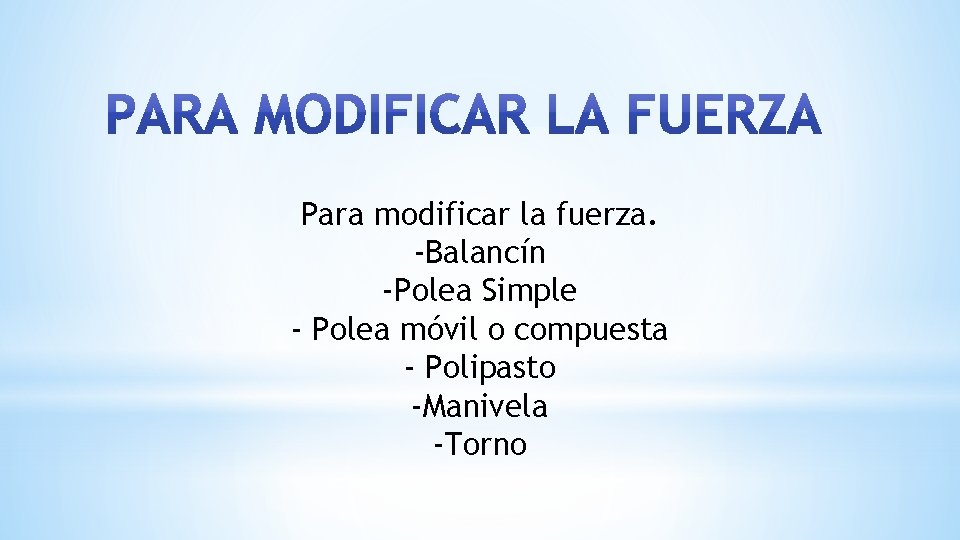

Para modificar la fuerza. -Balancín -Polea Simple - Polea móvil o compuesta - Polipasto -Manivela -Torno

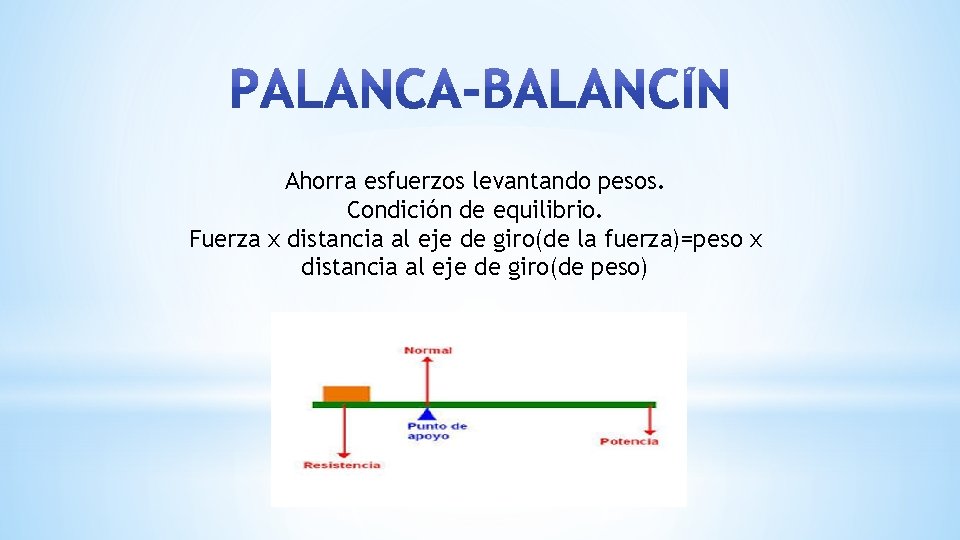

Ahorra esfuerzos levantando pesos. Condición de equilibrio. Fuerza x distancia al eje de giro(de la fuerza)=peso x distancia al eje de giro(de peso)

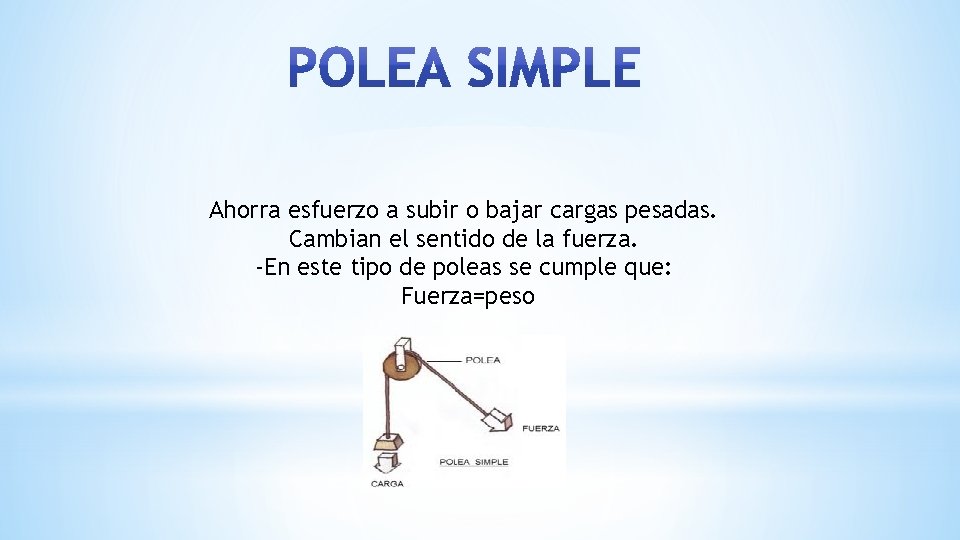

Ahorra esfuerzo a subir o bajar cargas pesadas. Cambian el sentido de la fuerza. -En este tipo de poleas se cumple que: Fuerza=peso

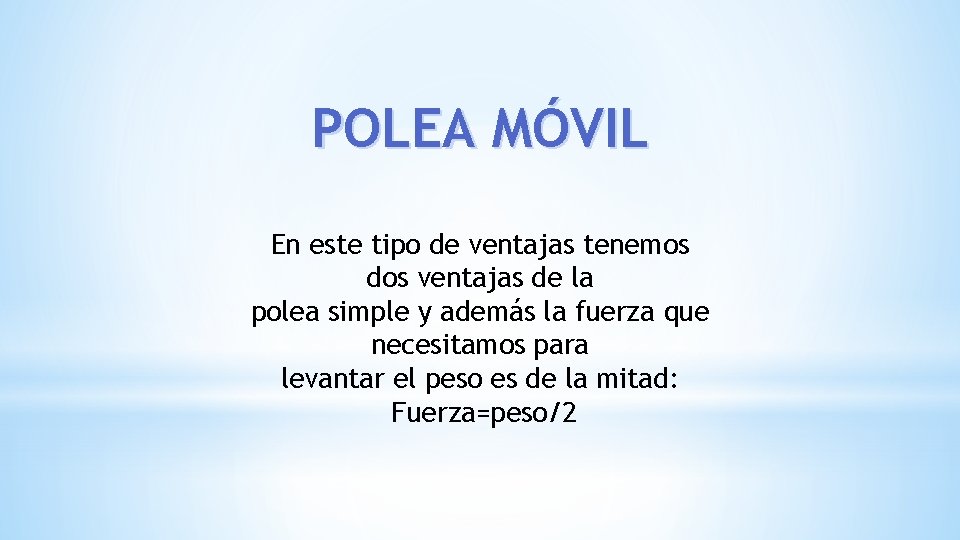

POLEA MÓVIL En este tipo de ventajas tenemos dos ventajas de la polea simple y además la fuerza que necesitamos para levantar el peso es de la mitad: Fuerza=peso/2

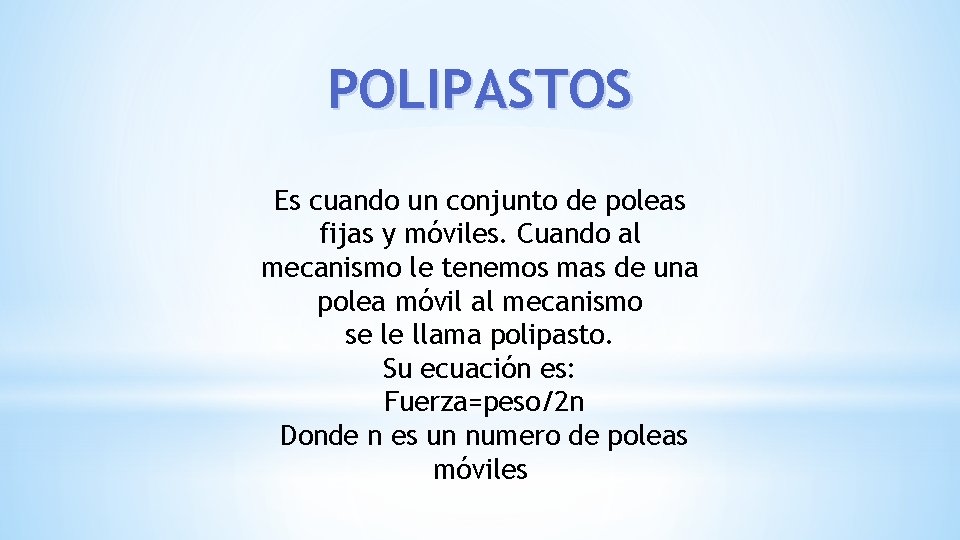

POLIPASTOS Es cuando un conjunto de poleas fijas y móviles. Cuando al mecanismo le tenemos mas de una polea móvil al mecanismo se le llama polipasto. Su ecuación es: Fuerza=peso/2 n Donde n es un numero de poleas móviles

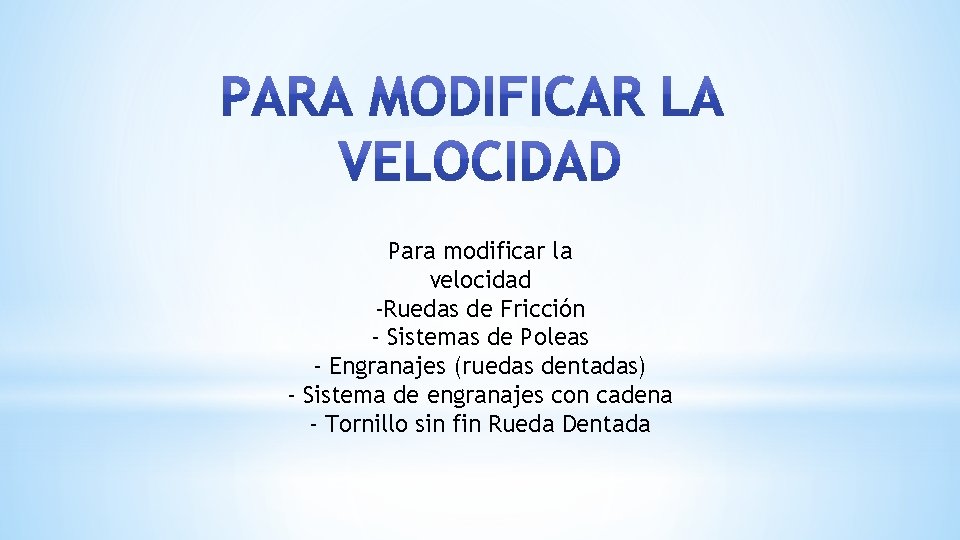

Para modificar la velocidad -Ruedas de Fricción - Sistemas de Poleas - Engranajes (ruedas dentadas) - Sistema de engranajes con cadena - Tornillo sin fin Rueda Dentada

Estos mecanismos se usan para convertir una velocidad de entrada en otra velocidad diferente de salida Conceptos previos: - Al ser mecanismo giratorios, la velocidad que usaremos es la Velocidad en r. p. m. =revoluciones por minuto. Es decir las vueltas que se darán en un minuto. Un eje que gira a una velocidad de 1500 rpm quiere decir que dará 1500 vueltas en un minuto. - La relación de velocidad Es la cantidad de veces que el Mecanismo va más rápido o lento a la salida que a la entrada. Siempre se deja en forma de fracción. La fórmula es Rv= Vs/Ve Rv=relación de velocidad; Vs= velocidad de salida Ve= velocidad de entrada.

Rv=1/1 El mecanismo tiene la misma velocidad a la entrada qué a la salida. Rv = 1/5 El mecanismo reduce la velocidad 5 veces a la Salida. Si a la entrada tiene una velocidad de 5000 rpm, a la Salida tendrá una velocidad de 1000 rpm. Será Mecanismo Reductor de Velocidad Rv= 5/1 El mecanismo va 5 veces más rápido a la salida que a la entrada. Si a la entrada tiene una velocidad de 5000 rpm a la salida tendrá una velocidad de 25000 rpm. FORMULA: D 1= diámetro de la rueda 1 D 2= diámetro de la rueda 2 V 1=velocidad de la rueda 1 (en r. p. m. ) V 2=velocidad de la rueda 2 (en r. p. m. ) Fórmula: D 1 x V 1 = D 2 x V 2 Rueda motriz : Es la que está enganchada al motor. A veces a V 1 se le llama N 1 y V 2=N 2

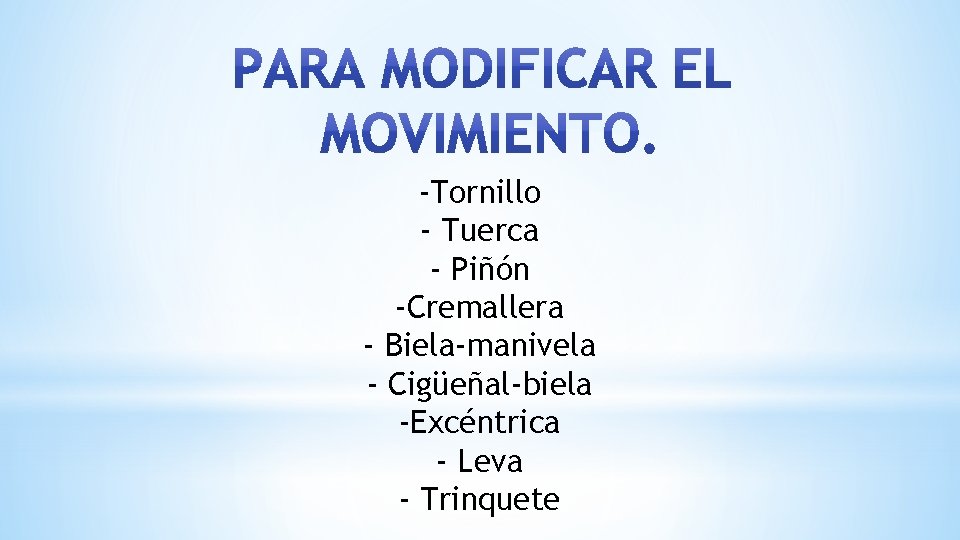

-Tornillo - Tuerca - Piñón -Cremallera - Biela-manivela - Cigüeñal-biela -Excéntrica - Leva - Trinquete

Los Frenos que se utilizan para regular el movimiento. Tenemos 3 tipos: de disco, de cinta y de tambor. - Mecanismos para acoplar o desacoplar ejes: embragues, juntas Oldham, juntas cardan. - Mecanismos que acumulan energía: muelles y amortiguadores. -Mecanismos que se usan de soporte: cojinetes y rodamiento

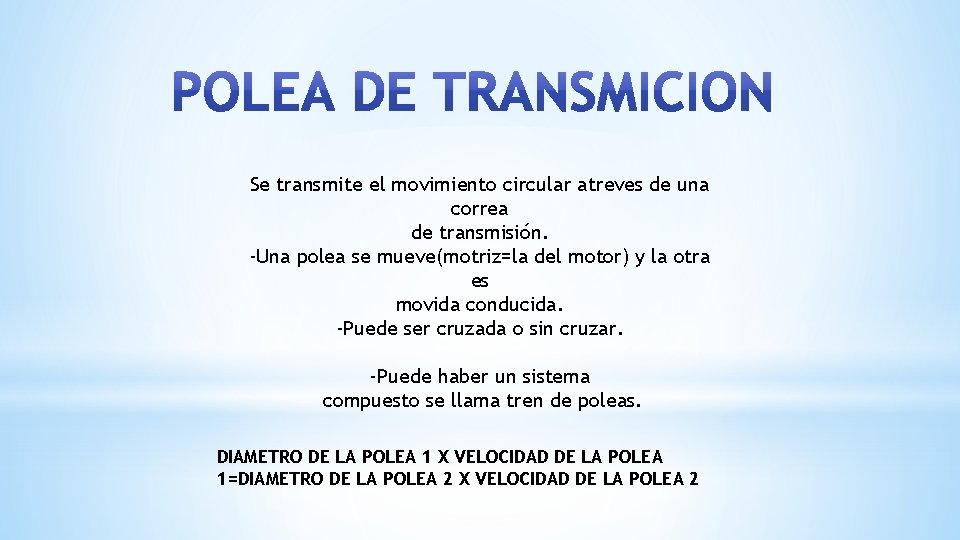

Se transmite el movimiento circular atreves de una correa de transmisión. -Una polea se mueve(motriz=la del motor) y la otra es movida conducida. -Puede ser cruzada o sin cruzar. -Puede haber un sistema compuesto se llama tren de poleas. DIAMETRO DE LA POLEA 1 X VELOCIDAD DE LA POLEA 1=DIAMETRO DE LA POLEA 2 X VELOCIDAD DE LA POLEA 2

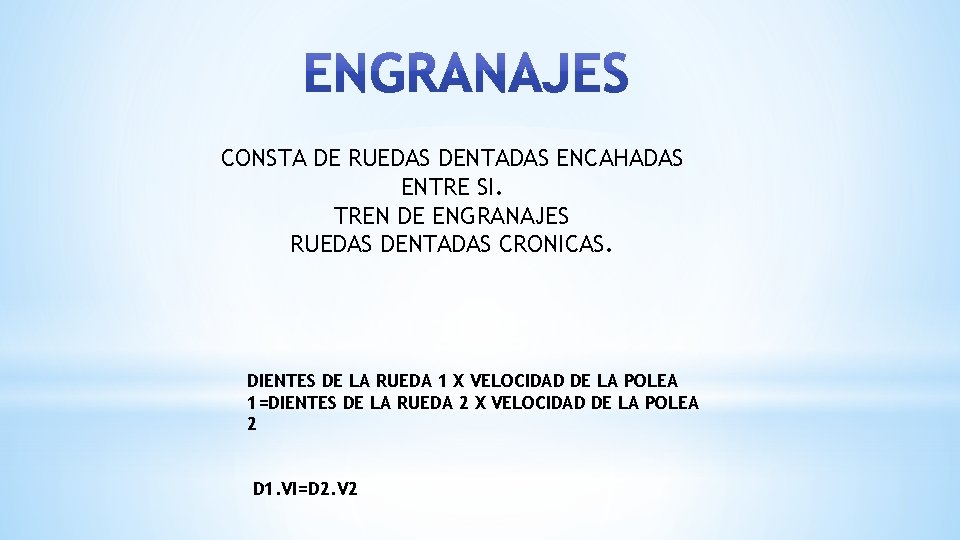

CONSTA DE RUEDAS DENTADAS ENCAHADAS ENTRE SI. TREN DE ENGRANAJES RUEDAS DENTADAS CRONICAS. DIENTES DE LA RUEDA 1 X VELOCIDAD DE LA POLEA 1=DIENTES DE LA RUEDA 2 X VELOCIDAD DE LA POLEA 2 D 1. VI=D 2. V 2

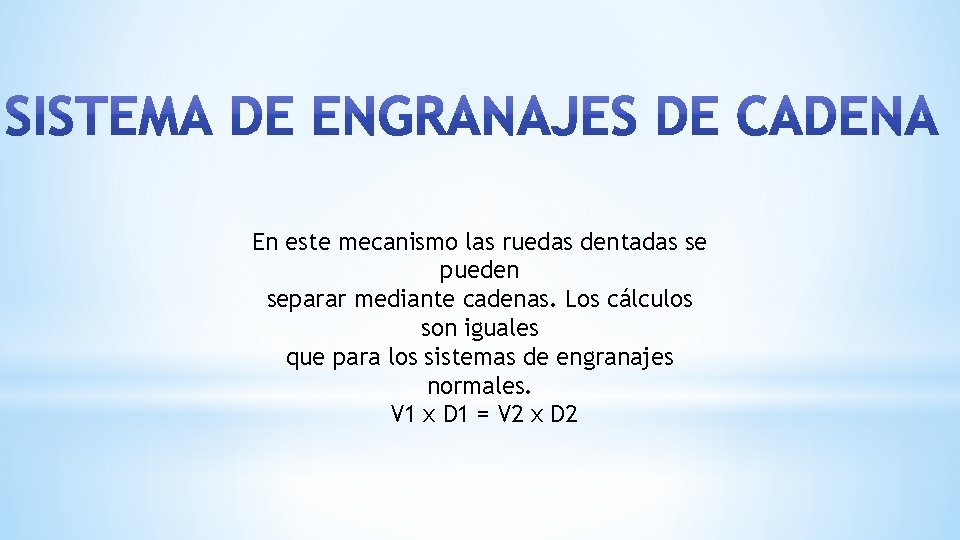

En este mecanismo las ruedas dentadas se pueden separar mediante cadenas. Los cálculos son iguales que para los sistemas de engranajes normales. V 1 x D 1 = V 2 x D 2

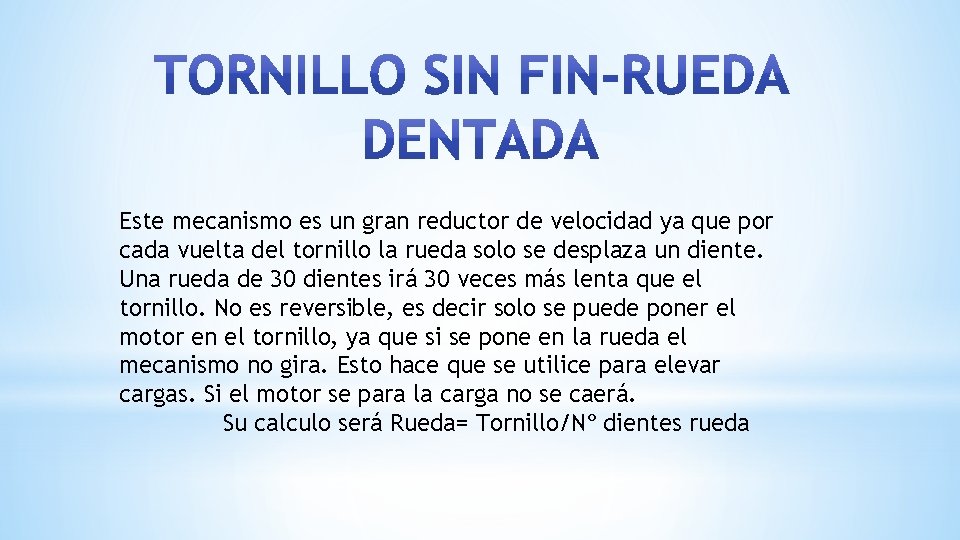

Este mecanismo es un gran reductor de velocidad ya que por cada vuelta del tornillo la rueda solo se desplaza un diente. Una rueda de 30 dientes irá 30 veces más lenta que el tornillo. No es reversible, es decir solo se puede poner el motor en el tornillo, ya que si se pone en la rueda el mecanismo no gira. Esto hace que se utilice para elevar cargas. Si el motor se para la carga no se caerá. Su calculo será Rueda= Tornillo/Nº dientes rueda
