1000 Document name Desc Name of a document

Фрагмент спецификации ЭД -----------------------------------1000 Document name Desc: Name of a document. Repr: an. . 35 -----------------------------------1001 Document name code Desc: Code specifying the document name. Repr: an. . 3 -----------------------------------1004 Document identifier Desc: To identify a document. Repr: an. . 35 -----------------------------------1049 Message section code Desc: Code specifying a section of a message. Repr: an. . 3 -----------------------------------1050 Sequence position identifier Desc: To identify a position in a sequence. Repr: an. . 10 -----------------------------------1052 Message item identifier Desc: To identify an item within a message. 9 Repr: an. . 35 -----------------------------------

Значение даты - 12 июня 2014 года DTM+137: 20140612: 102' 102 – формат даты CCГГMMДД 137 – квалификатор даты: Дата/время документа, сообщения --------------------------------------- DTM DATE/TIME/PERIOD Function: To specify date, and/or time, or period C 507 DATE/TIME/PERIOD 2005 Date or time or period function code qualifier 2380 Date or time or period value 2379 Date or time or period format code M M C C 1 an. . 35 an. . 3 13 ---------------------------------------

ПРОСТЫЕ и СОСТАВНЫЕ ЭД Простой ЭЛЕМЕНТ ДАННЫХ • ЭД содержащих одно значение PACKAGE Function: To describe the number and type of packages/physical units. 010 7224 PACKAGE QUANTITY C 1 n. . 8 020 C 531 PACKAGING DETAILS 7075 Packaging level code 7233 Packaging related description code 7073 Packaging terms and conditions code C C 1 C 202 PACKAGE TYPE 7065 Package type description code 1131 Code list identification code 3055 Code list responsible agency code 7064 Type of packages C C C 1 030 an. . 3 an. . 17 an. . 35 Coставной ЭЛЕМЕНТ ДАННЫХ • ЭД содержащий два и более функционально связанных компонентных элементов данных: • Компонентный элемент данных – это простой 14 ЭД внутри составного

Квалификатор Элемент данных, значение которого выражается в виде кода, придающего определенное значение функции другого элемента данных или сегмента. DTM DATE/TIME/PERIOD C 507 DATE/TIME/PERIOD 2005 Date or time or period function code qualifier 2380 Date or time or period value 2379 Date or time or period format code 2005 Date or time or period function code qualifier … 1 Service completion date/time, actual 2 Delivery date/time, requested 3 Invoice date/time 4 Order date/time … 137 Document/message date/time 138 Payment date M M C C 1 an. . 35 an. . 3 2379 Date or time or period format code 2 DDMMYY 3 MMDDYY 4 DDMMCCYY … 101 YYMMDD 102 CCYYMMDD … Дата документа 17. 07. 2017 DTM+137: 190717: 2’ или DTM+137: 20170719: 102’ 15

UN/EDIFACT предназначен для компьютерных приложений – и не предназначен для прочтения оператором UNH+MSG 775+INVOIC: D: 01 B: UN: EAN 010'BGM+388+432097+9'DTM+137: 20040426: 102'RFF+DQ: 9523'DTM+171: 20040317: 102'RFF+ON: 456’DTM+171: 20040227: 102’RFF+AEK: 610’DTM+171: 20040308: 102’RFF+AAM: 667’ DTM+171: 20040317: 102’NAD+SE+4607077429992: : 9’RFF+VA+7706190902/770601001: : 9’NAD+BY+4607078289991: : 9’ RFF+VA+7710026800/771001001: : 9’NAD+DP+4607077479997: : 9’NAD+IV+4607077379990: : 9’NAD+PL+4600001999929: : 9’ CUX+2: RUR: 4'LIN+1++4606426223014: SRV’PIA+1+98765: SA'PIA+1+123456: IN’IMD+F++: : : ШАМПУНЬ КОКОСОВЫЙ, 330 МЛ’IMD+C++RC: : 9’QTY+47: 500’ALI+FR’MOA+203: 25100’PRI+AAA: 50. 20: CT'RFF+ABT: AO 113600233431’TAX+7+VAT+++: : : 10' MOA+124: 2510’LIN+2++4606426223014: SRV’PIA+1+01001: SA'PIA+1+123777: IN’IMD+F++: : : КОФЕ НАТУРАЛЬНЫЙ ЙЕМЕН МОККО, 1000 г’QTY+47: 50’ALI+YU’MOA+203: 35500’PRI+AAA: 710: CT'RFF+ABT: AO 113600233477’TAX+7+VAT+++: : : 18'MOA+124: 6390’LIN+3++4607071940028: SRV’PIA+1+01003: SA'PIA+1+123888: IN’ IMD+F++: : : КОФЕ НАТУРАЛЬНЫЙ ИНДОНЕЗИЯ ЯВА, 1000 г’QTY+47: 60’ALI+ID’MOA+203: 43200’PRI+AAA: 720: CT' RFF+ABT: AO 113600233499’TAX+7+VAT+++: : : 18'MOA+124: 7776’UNS+S’CNT+2: 3’MOA+9: 120476’MOA+79: 103800’MOA+124: 166676’TAX+7+VAT+++: : : 10'MOA+124: 2510’TAX+7+VAT+++: : : 18'MOA+124: 14166’UNT+63+MSG 775' 24

Но в сообщениях UN/EDIFACT легко читаются сегменты UNH+MSG 775+INVOIC: D: 01 B: UN: EAN 010‘ BGM+388+432097+9'DTM+137: 20040426: 102'RFF+DQ: 9523‘ DTM+171: 20040317: 102‘ RFF+ON: 456’ DTM+171: 20040227: 102’ RFF+AEK: 610’ DTM+171: 20040308: 102’ RFF+AAM: 667’ DTM+171: 20040317: 102’ NAD+SE+4607077429992: : 9’ RFF+VA+7706190902/770601001: : 9’ NAD+BY+4607078289991: : 9’ RFF+VA+7710026800/771001001: : 9’ NAD+DP+4607077479997: : 9’ NAD+IV+4607077379990: : 9’ NAD+PL+4600001999929: : 9’ CUX+2: RUR: 4‘ LIN+1++4606426223014: SRV’ PIA+1+98765: SA‘ PIA+1+123456: IN’ IMD+F++: : : ШАМПУНЬ КОКОСОВЫЙ, 330 МЛ’ IMD+C++RC: : 9’QTY+47: 500’ ALI+FR’ MOA+203: 25100’ PRI+AAA: 50. 20: CT‘ RFF+ABT: AO 113600233431’ TAX+7+VAT+++: : : 10‘ MOA+124: 2510’ LIN+2++4606426223014: SRV’ 25 PIA+1+01001: SA‘ - - - -

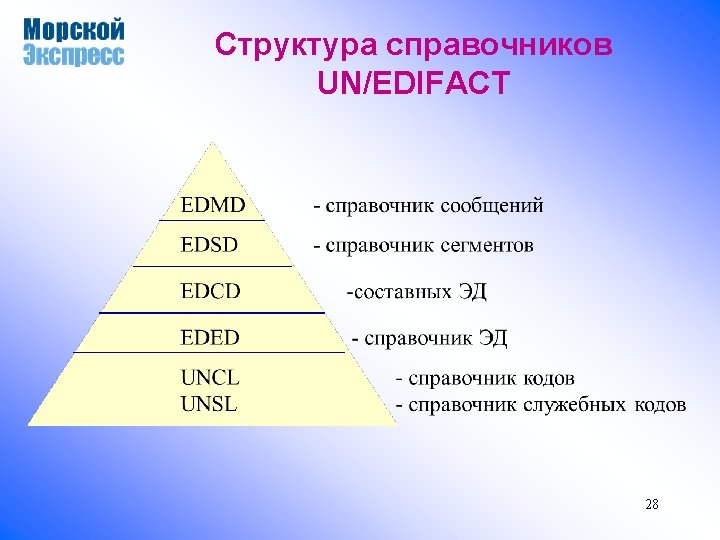

http: //www. unece. org/tradewelcome/areas-of-work/un-centre-for-trade-facilitationand-e-business-uncefact/outputs/standards/unedifact/directories/download. html Библиотеки справочников ЭДИФАКТ на сайте ЕЭК ООН 29

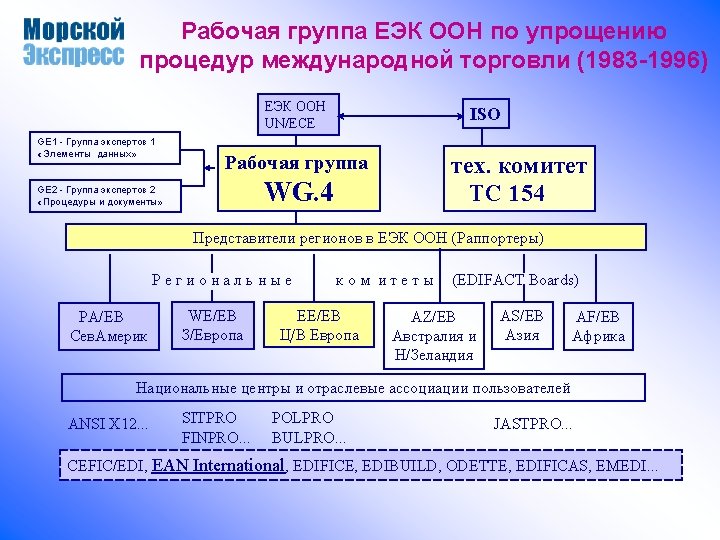

СЕФАКТ ООН (1997 – по н. в. ) Генеральная Ассамблея ООН ECOSOS Экономический и Социальный Совет ООН UN/ECE Европейская экономическая Комиссия ООН CEFACT - Центр по упрощению процедур и практики в управлении, торговле и на транспорте Группа управления CEFACT (CSG- CEFACT Steering Group) Permanent Working Groups Постоянные рабочие группы EDIFACT EWG Joint Syntax Working Group (JSWG) ISO/ TC 154 X 12 Business and Information Modelling Group (BIM) X 12 Strategic Implementation Task Group (SITG) Ad hoc Working Groups Целевые рабочие группы WG Simple EDI Working Group SIMAC Technical and Methodologies TMWG http: //www. harbinger. com/resource/klaus/tmwg

1997 год - от ЕЭК ООН к СЕФАКТ ООН 36 * VICS - Voluntary Interindustry Commerce Standard Association

ANSI X 12 против UN/EDIFACT «Ни Вам – ни нам!» 1972 - 1982 1983 1986 1983 • SEDAS, DE • GENCOD, FR • TRADACOM, UK TDI • TRANSCOM, NL • DAKOM, SE • and others UN/EDIFACT ANSI X 12 EANCOM 37 VIC ANS I S EDIF X 12 A CT

Легкость XML GEPIR XML schemas www. gepir. org ; www. ean. ton. ru/gepir 40

Легкость XML EAN Netherland XML schemas 41

Легкость XML Commerce. ML XML schemas 42

Сравнение UN/EDIFACT и XML (1) 45

Сравнение UN/EDIFACT и XML (2) 46

Сравнение UN/EDIFACT и XML (3) 47

54

55

56

57

58

4 64

65

66

69
