100 MB 400 G CDWM DWDM CFP CFP
Трансиверы 100 MB до 400 G – все форм-факторы – «Серые» , CDWM, DWDM CFP, CFP 2, CFP 4, CXP SFP+, SFP 28 QSFP 28, QSFP+, QSFP-DD 40/100 G pluggable transceivers 32/25/16/10/8 G optical transceivers and cable assemblies 40/100/200/400 G pluggable transceivers SFP X 2 and Xenpak BROCADE COLLECTION Ethernet, 4/2/1 G FC, Sonet/SDH, multirate and bidi transceivers 10 G optical transceivers with converter solutions for entire SFP+ family Complete end-to-end solutions Layer 1 tested by Brocade XFP CSFP CISCO COLLECTION Dual Bidi modules 16 G/8 G Fibre Channel transceiver families approved by Cisco 10 G optical transceivers

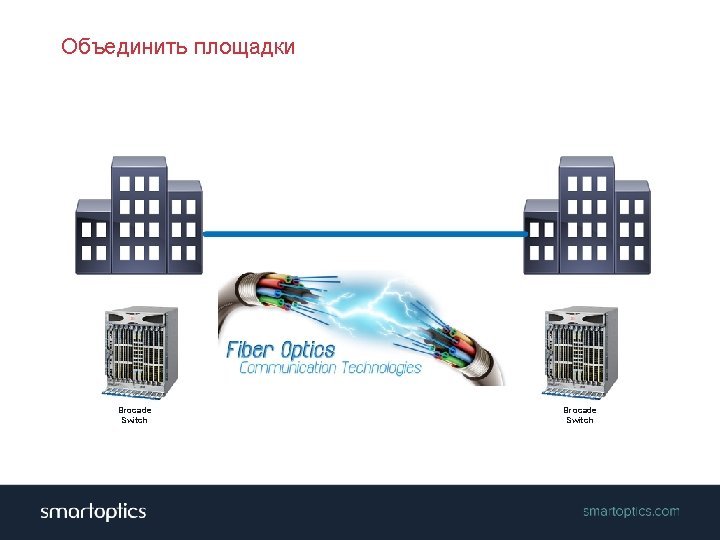

Использовать темное волокно? FIBER PAIR 10 Gb. E 100 Gb. E FIBER PAIR Ethernet Switch/Router FIBER PAIR 8/16 GFC FIBER PAIR Brocade Switch OPTICAL TRX

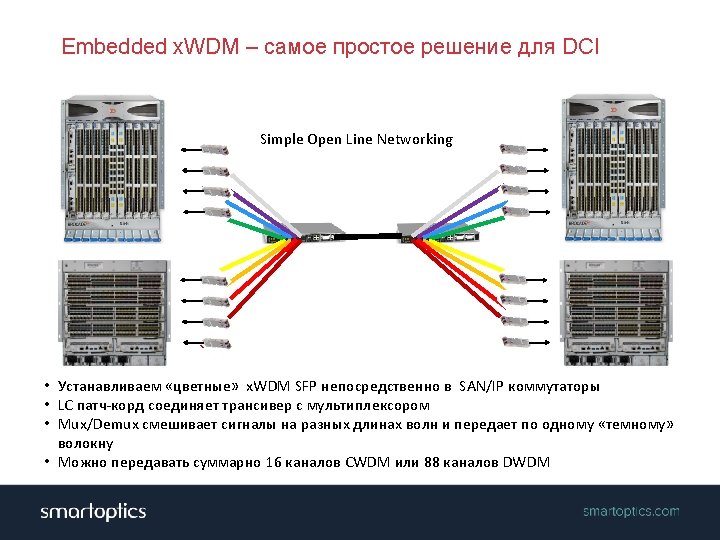

x. WDM Волокно – как однополосная дорога или как многополосное шоссе? Transmit fiber (Tx) Receive fiber (Tx) DARK FIBER SOLUTION Single channel Transmit fiber (Tx) Receive fiber (Tx) 1310 + 1550 SOLUTION Two channels
Портфолио транспондеров DCP-108 Высокоплотный транспондер с 8 х. QSFP 28 каналами Сервисы • 40 G and 100 G PAM 4 transponder • 100 G demarcation • Repeater or media converter DCP-1610 Универсальный транспондер с 10 х1 -16 G каналами Сервисы • Encryption on 10 G and 16 G FC • FEC for long reach • CWDM or DWDM Функционал и производительность • 16/8 G FC, 10/1 GE, 40 GE • Up to 8 PAM 4 channels on line • Any type of QSFP 28 client: with and • 10 G GFEC, OTN without FEC, 40 G with QSFP+, 100 G • SFP+ for new channels with QSFP 28 • 1+1 protection • 1. 6 Tbps in 1 RU • Performance monitoring DCP – 101 100 G транспондер с низким энергопотреблением Сервисы • Coherent 100 G transport Функционал и производительность • 50 GHz tunable wavelengths • Dispersion tolerance ± 40000 ps/nm • Link budget 19 d. B (with FEC) • OSNR min = 14 d. B • Client : QSFP 28
- Slides: 18
