10 Base 2 Tenk thin Ethernet Pouv tenk
10 Base 2 • Tenký (thin) Ethernet • Používá tenký koaxiální kabel • Zapojení počítačů odpovídá topologii sběrnice BNC + T + BNC konektor # # # # Terminátor max. 185 m 2021 -10 -20 1
10 Base 5 • Silný (thick) Ethernet • Používá silný (tlustý) koaxiální kabel • Vyžaduje použití transceiveru a drop kabelu AUI konektor N + T + N konektor nebo jehlový konektor # max. 500 m # 2021 -10 -20 Drop kabel (max 50 m) Transceiver (MAU) Terminátor # 2
10 Base. T • Používá kroucenou dvojlinku a hvězdicovou topologii • Každý uzel je připojen k centrálnímu hubu, který plní roli společného přenosového média (slouží jako přenosová stanice) # Hub # # max. 100 (400) m RJ-45 # 2021 -10 -20 # # # 3

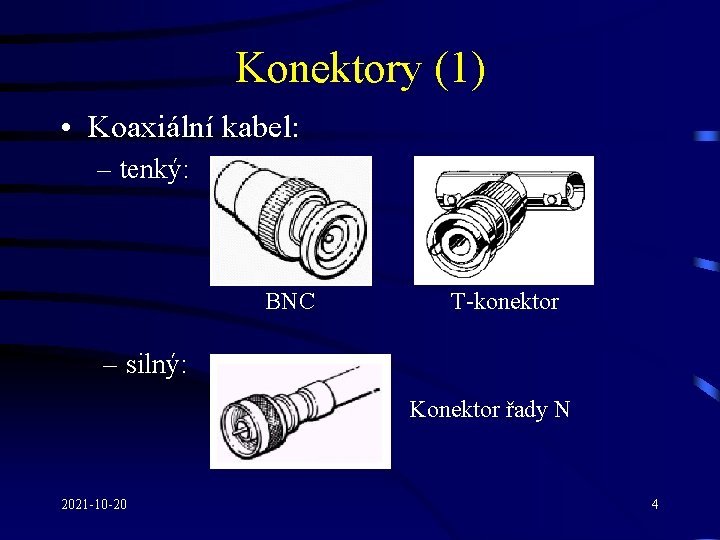

Konektory (1) • Koaxiální kabel: – tenký: BNC T-konektor – silný: Konektor řady N 2021 -10 -20 4
Konektory (2) • Kroucená dvojlinka: RJ-45 2021 -10 -20 5
Síť Internet • Celosvětová počítačová síť • Skládá se ze vzájemně propojených menších sítí Ţ „síť sítí“ • Původně byl vytvořen spojením různých výzkumných sítí a sítí ve vojenském průmyslu (NSFnet, MILnet, CREN) • Předchůdcem Internetu byla síť ARPAnet • Jako součást projektu ARPAnet byl vyvinut i síťový protokol TCP/IP, který je dnes používaný při komunikaci v Internetu 2021 -10 -20 6
