1 UNIFIED MODELING LANGUAGE UML By U Abd

1 UNIFIED MODELING LANGUAGE (UML) By: U. Abd. Rohim, MT

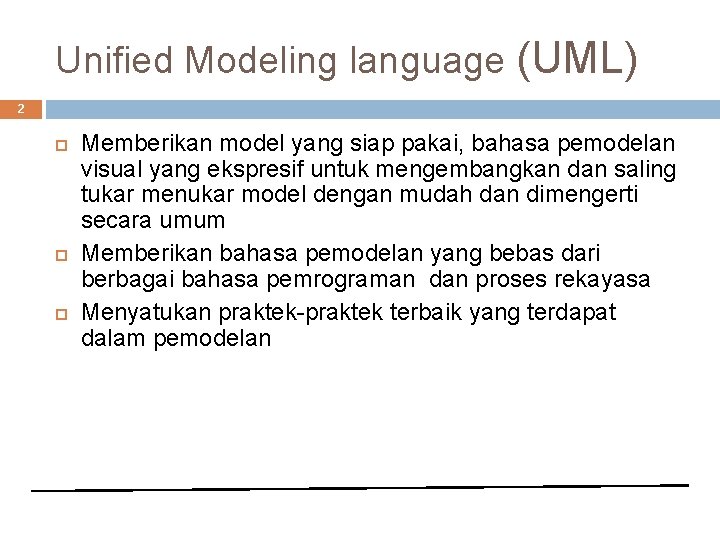

Unified Modeling language (UML) 2 Memberikan model yang siap pakai, bahasa pemodelan visual yang ekspresif untuk mengembangkan dan saling tukar menukar model dengan mudah dan dimengerti secara umum Memberikan bahasa pemodelan yang bebas dari berbagai bahasa pemrograman dan proses rekayasa Menyatukan praktek-praktek terbaik yang terdapat dalam pemodelan

Cakupan UML 3 Menggabungkan konsep berarah objek seperti Booch, OMT, OOSE, dsb sehingga menjadi bahasa pemodelan tunggal UML menekankan pada apa yang dapat dikerjakan dengan metode-metode tersebut UML berfokus pasa suatu bahasa pemodelan standar bukan pada proses standar

UML tidak Mencakup 4 Bahasa Pemrograman Tools pemodelan Proses Rekayasa

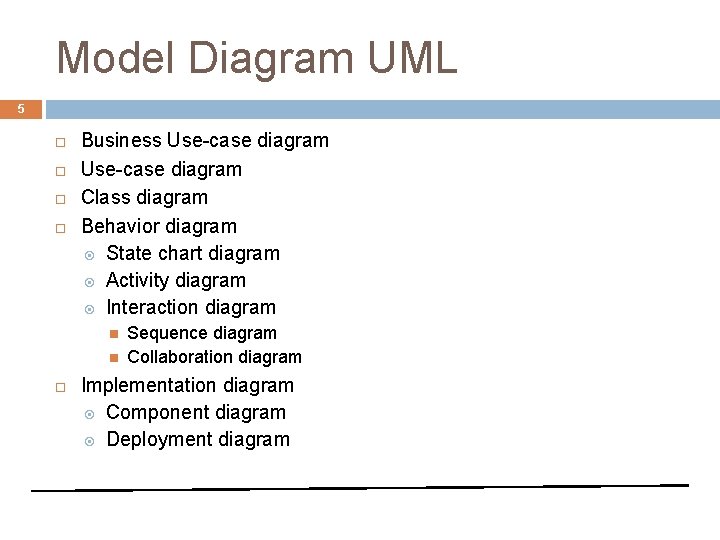

Model Diagram UML 5 Business Use-case diagram Class diagram Behavior diagram State chart diagram Activity diagram Interaction diagram Sequence diagram Collaboration diagram Implementation diagram Component diagram Deployment diagram

Business Use-case Diagram yang mengambarkan fungsi dari keseluruhan organsisasi yang disediakan oleh sistem “what does the business do“ 6

Use-case Diagram Menggambarkan hubungan use -case dengan actor. Use-case merepresentasikan fungsi, kebutuhan dari perpektif user Actor adalah orang atau sistem yang menerima atau memberikan informasi dari sistem ini 7

Class Diagram Menggambarkan interaksi antar kelas dalam sistem tersebut. 8

State chart Diagram Memberikan berbagai cara/jalan kepada model untuk berbagai kejadian yang mungkin terjadi dalam sebuah objek Diagram ini digunakan untuk menggambarkan berbagai prilaku objek yang sifatnya dinamis dalam sebuah sistem 9

Activity Diagram Memberikan gambaran ilustrasi alur dari setiap fungsi yang ada dalam sistem 10

Sequence diagram Mengambarkan alur kerja dari fungsi-fungsi dalama sistem dengan use-case dimana didalamnya terdapat actor 11

Collaboration diagram Informasi yang disampaikan sama dengan sequencial diagram namun beda dalam pengambaran dan kegunaan saja. Dalam diagram ini digambarkan hubungan antar objek dan actor dengan tidak memperhatikan waktu/urutan 12

Component diagram Menggambarkan model secara fisik sebagai sebuah software komponen yang ada dalam sebuah sistem Komponen-komponen tersebut nantinya diarahkan pada suatu bahasa pemrograman tertentu 13

Deployment diagram Menggambarkan bentuk layout secara fisik bentuk jaringan dan posisi komponen-komponen dari sistem 14
