1 TP 309 Redes de Transporte Parte 2

1 TP 309 – Redes de Transporte Parte 2 INATEL Competence Center Av. João de Camargo, 510 Santa Rita do Sapucai - MG Tel: (35) 3471 -9330

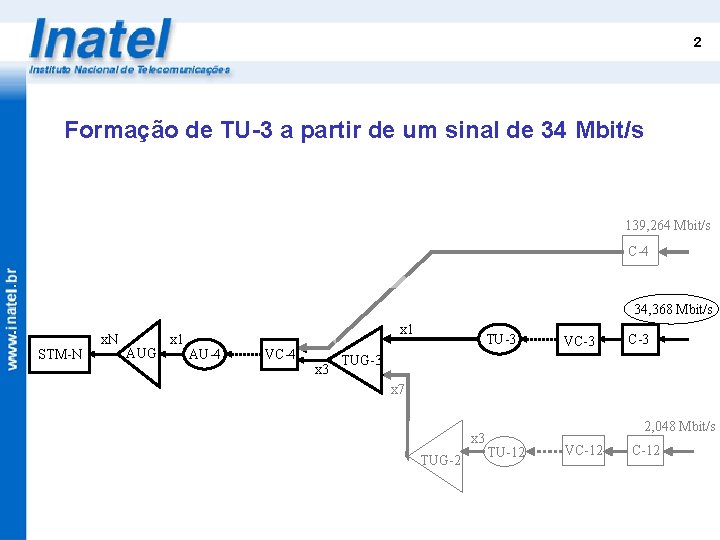

2 Formação de TU-3 a partir de um sinal de 34 Mbit/s 139, 264 Mbit/s C-4 34, 368 Mbit/s STM-N x. N AUG x 1 AU-4 VC-4 x 3 TU-3 VC-3 TUG-3 x 7 x 3 TUG-2 2, 048 Mbit/s TU-12 VC-12

3 Formação de C-3 e TU-3 84 bytes 85 bytes P O H Payload C-3 9 bytes VC-3 86 bytes TU-3 ≡ TUG-3 1 P 2 T 3 R 4 9 P O H VC-3 9 bytes Bits de enchimento

4 Mapeamento de tributário de 34 Mbit/s em VC-3

6 Capacidade de Transporte de um VC-3 34. 344 Kbps Mínima 34367, 31 Kbps 34368, 68 Kbps 34368 Kbps Nominal 34. 392 Kbps Máxima

7 Localização do POH no (VC-3 e VC-4) 85 colunas J 1 B 3 C 2 G 1 F 2 H 4 Z 3 Z 4 Z 5 VC-3 CONTAINER - 3 261 colunas VC-3 POH VC-4 POH J 1 B 3 C 2 G 1 F 2 H 4 Z 3 Z 4 Z 5 CONTAINER - 4 VC-4

11 Formação de TUG-3 a partir de TU-3 86 bytes 1 P 2 T 3 R 4 P O H VC-3 9 bytes 9 TU-3 ≡ TUG-3 Bits de enchimento

12 Formação de TUG-3 a partir de 7 TUG-2 9 linhas TUG-2 (1) TUG-2 (7) 1 2 3 4 5 6 7 9 linhas 1 2 enchimento TUG-3 1 2 3 4 5 6 7 86

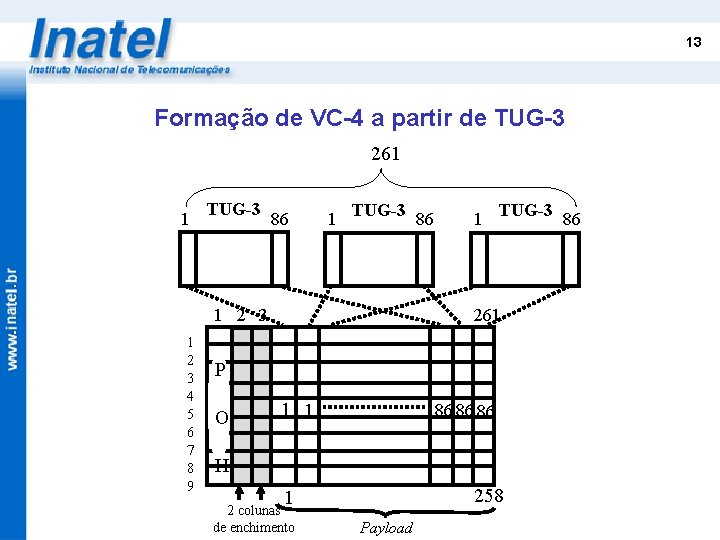

13 Formação de VC-4 a partir de TUG-3 261 1 TUG-3 86 1 TUG-3 1 2 3 4 5 6 7 8 9 86 1 TUG-3 261 P O 1 1 86 86 86 H 258 1 2 colunas de enchimento Payload 86

14 Formação de VC-4 a partir de um tributário de 140 Mbit/s Inclusão de POH 140. 264 Mbit/s 261 bytes 260 bytes Payload C-4 9 bytes P O H C-4 VC-4 9 bytes

15 Mapeamento de um VC-4 9 bytes 1 AU-4 2 SOH 3 4 AU-4 Ponteiro 5 6 SOH 7 8 9 STM-1 261 bytes VC-4 POH J 1 B 3 C 2 G 1 F 2 H 4 Z 3 Z 4 Z 5 1 Byte 13 bytes 20 blocos de 13 bytes

16 Mapeamento do Tributário de 139. 264 Mbit/s em VC -4 1 POH 12 bytes W 96 * I X 96 * I Y 96 * I Y 96 * I Y 96 * I X 96 * I Y 96 * I Z 96 * I W IIII Y RRRR X CRRRRROO Z IIIIIISR I R O S C bit de informação bit de enchimento bit de cabeçalho bit de justificação bit de controle de justificação

18 Capacidade de Transporte de um VC-4 139. 248 Kbps Mínima 139261, 9 Kbps 139266, 1 Kbps 139. 264 Kbps Nominal 139320 Kbps Máxima

19 Formação de AU-4 e AUG Associando Ponteiro 261 bytes P O H 9 bytes Payload VC-4 9 bytes 1 Ponteiro de AU VC-4 AUG≡AU-4

20 Flutuação do VC-4 no quadro STM-N Frame “N” Frame “N +1” 155. 52 Mbits/s SECTION OVERHEAD Quadro “N” PONTEIROS SECTION OVERHEAD Quadro “N” JJ 11 J 1 SECTION OVERHEAD Quadro “N + 1” VC FRAME “N” PONTEIROS SECTION OVERHEAD Quadro “N +1 ” J 1

22 Codificação dos Ponteiros H 1 AU-4 H 2 H 3 NNNNSS IDIDID 10 bits – Valor do Ponteiro Oportunidade de Justificação negativa Oportunidade de Justificação Positiva AU-4 N N 1 0 10 bits – Valor do Ponteiro 0 a 782 AU-3 N N 1 0 10 bits – Valor do Ponteiro 0 a 782 TU-3 N N 1 0 10 bits – Valor do Ponteiro 0 a 764 I – Bit de Incremento Justificação Negativa D – Bit de Decremento - Inversão de 5 bits “D” N- Bit “New Data Flag” - Decisão por detecção de maioria Justificação Positiva - Inversão de 5 bits “I” - Decisão por detecção de maioria

23 Formação do Quadro STM-1 Associando “ Section Overhead” 270 bytes RSOH AUG Ponteiro de AU MSOH STM-1

24 Formação do quadro STM-N a partir de AUG 261 bytes 9 bytes 1 1 1 AUG RSOH N 123. . . N MSOH N x 9 bytes 123. . . N STM-N N x 261 bytes

25 Formação do quadro STM-0 / SONED 139, 264 Mbit/s C-4 34, 368 Mbit/s x 1 AU-4 VC-4 x 1 STM-0 x 3 TUG-3 TU-3 VC-3 x 7 6, 312 Mbit/s TU-2 VC-2 TU-12 VC-12 x 1 AUG x 1 AU-3 VC-3 Mapeamento Multiplexação Alinhamento Processamento de Ponteiro x 7 TUG-2 x 3 x 4 TU-11 VC-11 2, 048 Mbit/s 1, 544 Mbit/s C-11

26 Rede de Transporte Camada de Circuito VC-12 VC-3 Camada de Via VC-3 Camada de Transporte SDH Camada de meio de Transmissão VC-4 Seção de Multiplexação Baixa ordem Alta ordem Camada de Seção de Regeneração Camada de meio físico

27 Estrutura em Camadas • Camada de Circuito – Nesta camada está o ponto de acesso do usuário à rede. – Provê aos usuários serviços de telecomunicações tais como serviços de voz e dados. – Diferentes camadas de circuitos podem ser identificadas de acordo com os serviços fornecidos. – A monitoração desta rede é feita através da aplicação do cliente.

28 Estrutura em Camadas • Camada de Via – Utilizada para dar suporte aos diferentes tipos de camadas de serviços. – Existem dois tipos: • Camada de Via de Ordem Superior. • Camada de Via de Ordem Inferior. – A monitoração desta rede é feita através do POH. IP IP

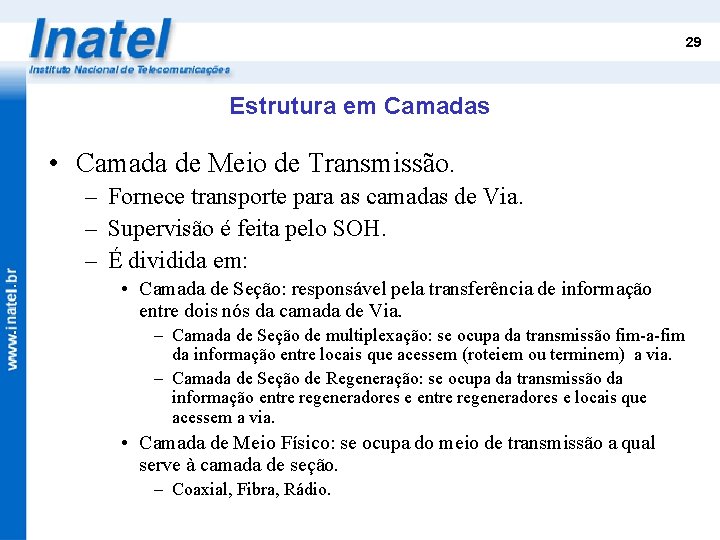

29 Estrutura em Camadas • Camada de Meio de Transmissão. – Fornece transporte para as camadas de Via. – Supervisão é feita pelo SOH. – É dividida em: • Camada de Seção: responsável pela transferência de informação entre dois nós da camada de Via. – Camada de Seção de multiplexação: se ocupa da transmissão fim-a-fim da informação entre locais que acessem (roteiem ou terminem) a via. – Camada de Seção de Regeneração: se ocupa da transmissão da informação entre regeneradores e locais que acessem a via. • Camada de Meio Físico: se ocupa do meio de transmissão a qual serve à camada de seção. – Coaxial, Fibra, Rádio.

30 Camadas da Rede SDH A C ADM TM B 1 TM REG 3 2 Mbits/s 34 Mbits/s LOP - VC-12 LOP - VC - 3 HOP - VC - 4 MULTIPLEXAÇÃO REGENERAÇÃO 2 A para B = 2 Mbits/s A para C = 34 Mbits/s REGENERAÇÃO MEIO FÍSICO HOP - VC - 4 5 4 MEIO FÍSICO 6

31 Áreas de Overhead do STM-N • SOH - Section Overhead – RSOH – MSOH • POH - Path Overhead – LO POH – HO POH

32 Overhead na Estrutura de Multiplexação POH (Ordem inferior) C-4 POH (0 rdem superior) RSOH 139, 264 Mbit/s 34, 368 Mbit/s TU-3 STM-N AUG AU-4 VC-3 C-3 TUG-3 6, 312 Mbit/s TU-2 MSOH VC-2 TUG-2 C-2 2, 048 Mbit/s TU-12 VC-12

33 SOH - Section Overhead • Provê as facilidades requeridas para suportar e manter o transporte do quadro STM-N entre nós adjacentes da rede SDH. • Inclui bytes para informação de alinhamento, informação para manutenção, monitoração de desempenho e outras funções operacionais.

34 SOH – Section Overhead • RSOH - Regenerator Section Overhead – Suporta a supervisão das seções de regeneração – Acessado em todos os equipamentos da rede • MSOH - Multiplexer Section Overhead – Suporta a supervisão das seções de multiplexação – Acessado em todos os equipamentos da rede, com exceção dos regeneradores, onde passa de forma transparente

35 Localização dos Overheads no quadro STM-N 270 x N bytes 9 x N bytes VC-4 XN LO POH HO POH 1 2 RSOH 3 4 AU-n Ponteiro 5 6 7 MSOH 8 9 261 x N bytes STM-N 1 260

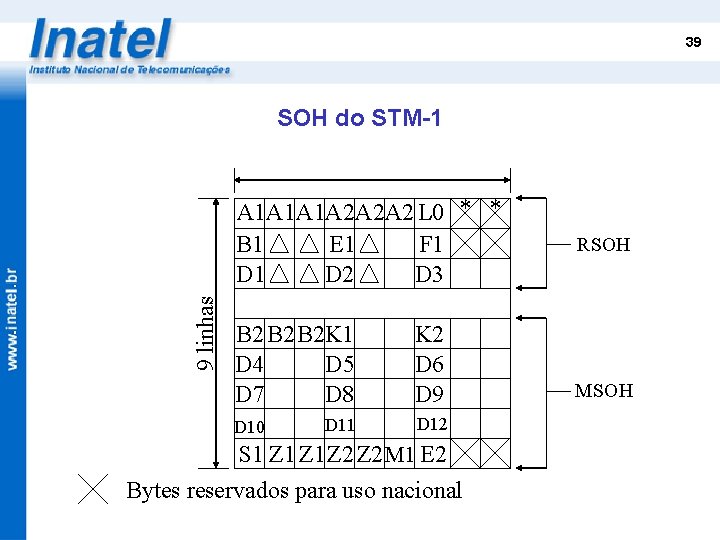

36 SOH do STM-1 9 linhas A 1 A 1 A 1 A 2 A 2 A 2 L 0 * * B 1 E 1 F 1 D 2 D 3 B 2 B 2 K 1 D 4 D 5 D 7 D 8 K 2 D 6 D 9 D 11 D 12 D 10 S 1 Z 1 Z 2 M 1 E 2 Bytes reservados para uso nacional RSOH MSOH

37 SOH do STM-4

38 SOH – Section Overhead

39 SOH do STM-1 9 linhas A 1 A 1 A 1 A 2 A 2 A 2 L 0 * * B 1 E 1 F 1 D 2 D 3 B 2 B 2 K 1 D 4 D 5 D 7 D 8 K 2 D 6 D 9 D 11 D 12 D 10 S 1 Z 1 Z 2 M 1 E 2 Bytes reservados para uso nacional RSOH MSOH

40 RSOH – Funções do Overhead • A 1 e A 2 - PAQ – Reservados para a transmissão da informação de início de quadro, denominada Palavra de Alinhamento de Quadro – Através de um algorítimo de identificação e confirmação o receptor pode identificar o início do quadro STM-N. • A 1 = 11110110 • A 2 = 00101000 – Será detectado a condição LOF não seja encontrado o alinhamento.

41 RSOH – Funções do Overhead • J 0 - Trace da Seção de Regeneração. – Transmite uma sequência de caracteres, prédeterminada, permitindo aos equipamentos receptores, presentes em uma seção de regeneração, verificar a sua conexão com o equipamento transmissor. A C B

42 RSOH – Funções do Overhead • D 1 a D 3 - Canal de Comunicação de Dados (DCCR) – DCC de 192 Kbit/s estabelecido para a seção de regeneração. – São acessíveis nos regeneradores e em qualquer outro elemento de rede – Usado pela operadora em gerênciamento e supervisão de sistemas, por exemplo, TMN.

43 RSOH – Funções do Overhead • E 1(RSOH) e E 2 (MSOH) - Canais de Serviços – Canais de 64 Kbits/s. – Devem ser usados para prover canais de serviço para comunicação de voz. • E 1 é parte do RSOH e pode ser acessado em todos os elementos de rede, incluindo os regeneradores. • E 2 é parte da seção de multiplexação e pode ser acessado nas terminações da seção de multiplexação.

44 RSOH – Funções do Overhead • F 1 - Canal do Usuário – Canal de 64 kbit/s reservado para propósito do usuário. – Usado, por exemplo, para prover temporariamente canais de voz/dados ou alarmes físicos de locais remotos para manutenção. – Só um byte no STM-N

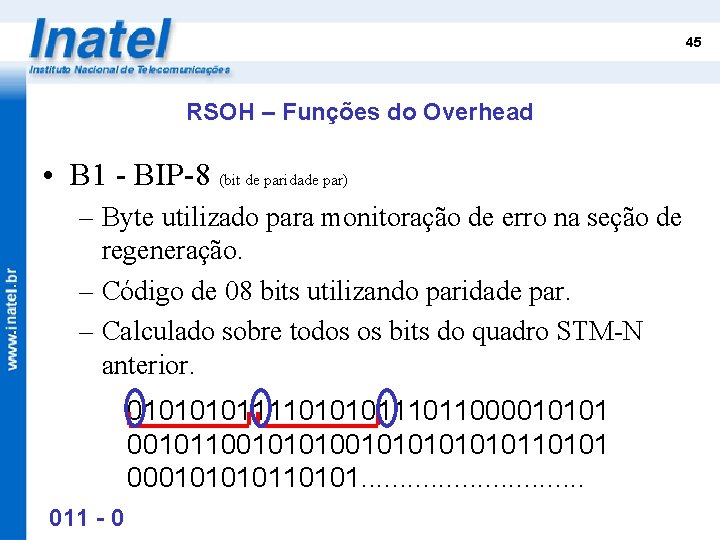

45 RSOH – Funções do Overhead • B 1 - BIP-8 (bit de paridade par) – Byte utilizado para monitoração de erro na seção de regeneração. – Código de 08 bits utilizando paridade par. – Calculado sobre todos os bits do quadro STM-N anterior. 01011110101011000010101 0010110010101010101 00010110101. . . . 011 - 0

46 MSOH – Funções do Overhead 9 linhas A 1 A 1 A 1 A 2 A 2 A 2 L 0 * * B 1 E 1 F 1 D 2 D 3 B 2 B 2 K 1 D 4 D 5 D 7 D 8 K 2 D 6 D 9 D 11 D 12 D 10 S 1 Z 1 Z 2 M 1 E 2 Bytes reservados para uso nacional

47 MSOH – Funções do Overhead • D 4 a D 12 - Canal de Comunicação de Dados (DCCM) – DCC de 576 Kbit/s é estabelecido para a seção de multiplexação. – São acessíveis em todos os elementos de rede exceto nos regeneradores. – Usado pela operadora em gerênciamento e supervisão de sistemas, por exemplo, TMN.

48 MSOH – Funções do Overhead • B 2 B 2 - BIP N x 24 (bit de paridade par 24) – Bytes utilizados para monitoração de erro na seção de multiplexação. – Código de 24 bits utilizando paridade par. – Calculado sobre todos os bits do quadro STM-N anterior , exceto para as 3 primeiras linhas do SOH. – O número de erros é enviado para o transmissor através do byte M 1. – A BER equivalente causará a detecção das condições • MS-Exc - para BER > 10 -3 e retirada se BER < 10 -4 • MS-DEG - para BER > 10 -x e retirada se BER < 10 -(x+1) – x programável 5, 6, 7, 8, 9.

49 MSOH – Funções do Overhead • M 1 - REI-MS – Indicação de Erro Remoto na Seção de Multiplexação – Envia à terminação da seção de multiplexação geradora a contagem, 0 a N, dos blocos errados detectados através do B 2 na terminação receptora TM QUADRO STM-N COM ERROS QUADRO STM-N COM REI TM

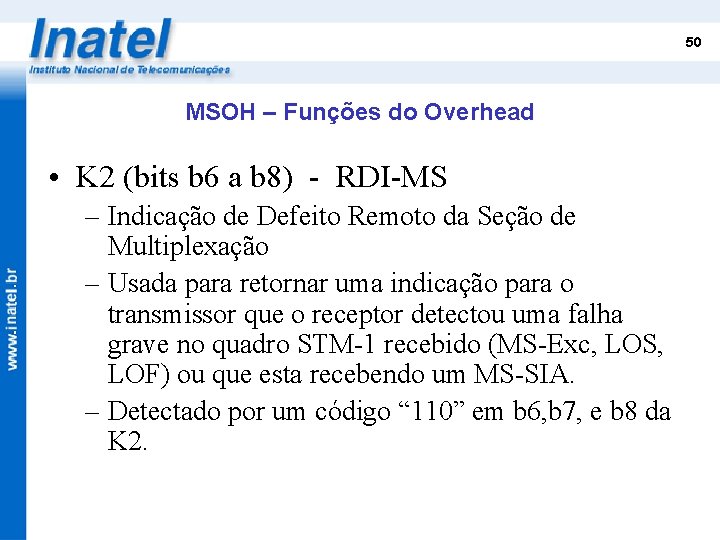

50 MSOH – Funções do Overhead • K 2 (bits b 6 a b 8) - RDI-MS – Indicação de Defeito Remoto da Seção de Multiplexação – Usada para retornar uma indicação para o transmissor que o receptor detectou uma falha grave no quadro STM-1 recebido (MS-Exc, LOS, LOF) ou que esta recebendo um MS-SIA. – Detectado por um código “ 110” em b 6, b 7, e b 8 da K 2.

51 MSOH – Funções do Overhead • K 2 (bits b 6 a b 8) - RDI-MS TM QUADRO STM-N COM ERROS QUADRO STM-N COM RDI TM

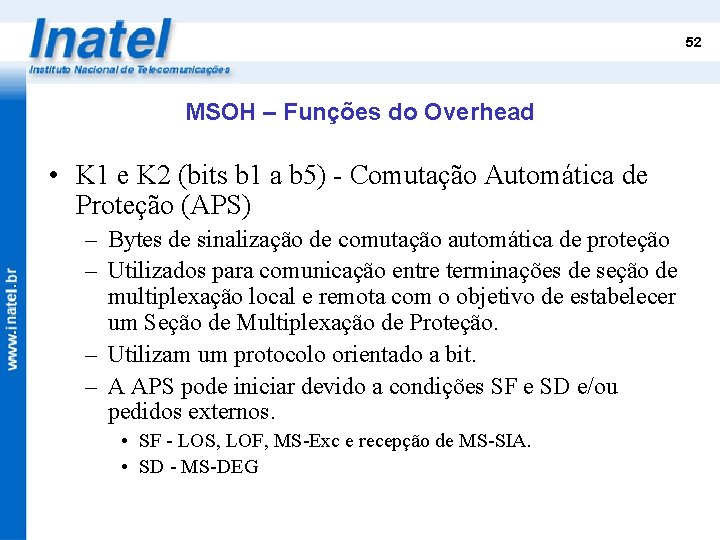

52 MSOH – Funções do Overhead • K 1 e K 2 (bits b 1 a b 5) - Comutação Automática de Proteção (APS) – Bytes de sinalização de comutação automática de proteção – Utilizados para comunicação entre terminações de seção de multiplexação local e remota com o objetivo de estabelecer um Seção de Multiplexação de Proteção. – Utilizam um protocolo orientado a bit. – A APS pode iniciar devido a condições SF e SD e/ou pedidos externos. • SF - LOS, LOF, MS-Exc e recepção de MS-SIA. • SD - MS-DEG

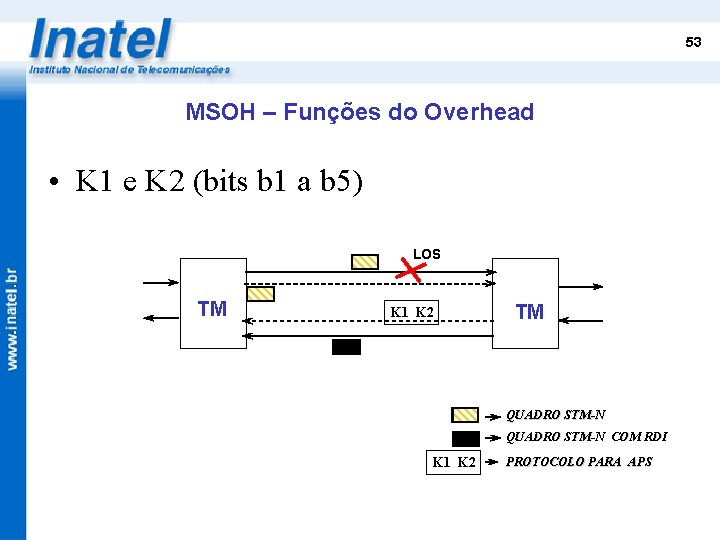

53 MSOH – Funções do Overhead • K 1 e K 2 (bits b 1 a b 5) LOS TM K 1 K 2 TM QUADRO STM-N COM RDI K 1 K 2 PROTOCOLO PARA APS

54 MSOH – Funções do Overhead • S 1 (b 5 a b 8) - Status de Sincronização – Usados para informar ao receptor a qualidade da referência de sincronismo (requisito estabilidade) com a qual foi gerada o quadro STM-N enviado. • • • G. 811 - 1 X 10 -11 G 812 transito - 1 X 10 -9 G 812 local - 2 X 10 -9 Qualidade desconhecida Não usar para sincronização – O receptor poderá escolher, através do critério de melhor qualidade, qual quadro STM-N usará como referência de sincronismo.

55 Interação dos Sinais de Manutenção em uma Rede 1 LOS 140 Mbit/s 3 AU-SIA A B 2 MS-SIA 3 MS-RDI 4 HO-RDI C 140 Mbit/s 4 PDH SIA

59 Sinal Indicativo de Alarme • Sinal enviado à camada superior, no sentido “para frente”, indicando que houve falha detectada e alarmada na camada inferior. CAMADA DE CIRCUITO VC - 12 VC - 3 SIA VC - 4 TU-SIA SEÇÃO DE MULTIPLEXAÇÃO AU-SIA SEÇÃO DE REGENERAÇÃO MS-SIA CAMADA DE MEIO FÍSICO LOS

60 Sinal Indicativo de Alarme • SIA – MS-SIA - Tudo 1 bits 6, 7 e 8 do byte K 2. Gerado pelo elemento de rede SDH, quando da detecção de LOF ou LOS. – AU-SIA - Tudo “ 1” em todo o AU-n, incluindo o ponteiro. Gerado da detecção de MS-SIA e MS-Exc. – TU-n SIA (n = 12, 3) - Tudo “ 1” em todo o TU-n, incluindo o ponteiro. Gerado da detecção de AU-SIA, AU-LOP e HO-TIM e HO-Exc.

61 Redes SDH 63 x 2 Mbit/s 02 x 34 Mbit/s 01 x 140 Mbit/s TM STM-4 TM ADM 63 x 2 Mbit/s 02 x 34 Mbit/s 01 x 140 Mbit/s TM

62 Implantação de Redes SDH Rede SDH Pura 47 x 2 Mbit/s TM TM TM STM-4 34 Mbit/s Rede SDH com equipamento PDH 34 Mbit/s Mux PDH TM 47 x 2 Mbit/s 63 x 2 Mbit/s STM-1 34 Mbit/s TM 47 x 2 Mbit/s 63 x 2 Mbit/s

64 Rede em Anel

65 Redes em Anel Unidirecional / Sentido do Tráfego

66 Redes em Anel Unidirecional / Mecânismo de Proteção A D A B B D C C Tráfego Principal Tráfego de Proteção

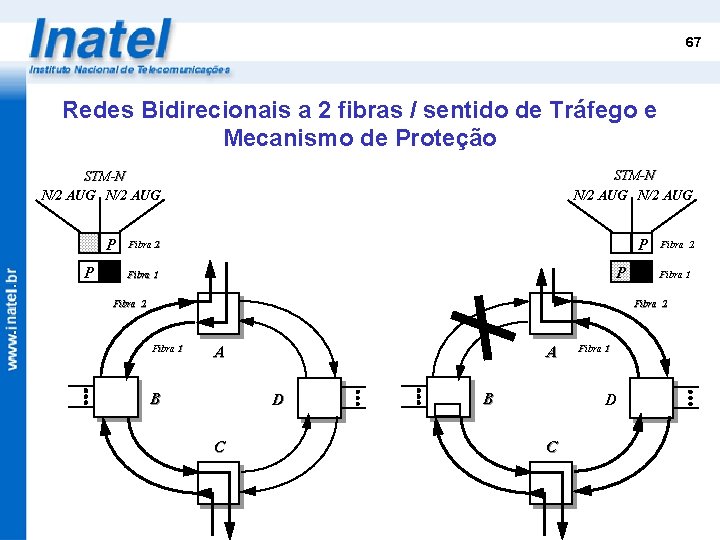

67 Redes Bidirecionais a 2 fibras / sentido de Tráfego e Mecanismo de Proteção STM-N N/2 AUG P P P Fibra 2 P Fibra 1 Fibra 2 Fibra 1 A B A D C B Fibra 1 D C

69 Redes Bidirecionais a 4 Fibras / Sentido do Tráfego

71 Redes Bidirecionais a 4 Fibras / Span Switching

72 Redes Bidirecionais a 4 Fibras / Ring Switching

74 Redes em estrela

75 Redes em Estrela / Proteção do Elemento Central

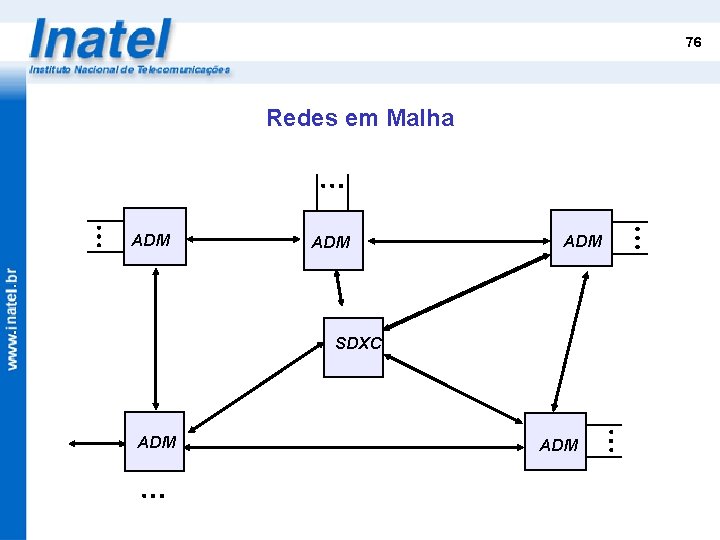

76 Redes em Malha ADM ADM SDXC ADM

77 Rede Mista

78 Sincronismo

79 Referências de Sincronismo PRC (Primary Reference Clock) SSU (Synchronization Supply Unit) SEC (SDH Equipment Clock)

81 Tipos de Sícronismo - Síncrono - Pseudo – Síncrono - Plesiócrono - Assíncrono

82 Síncrono

84 Pseudo Síncrono Relógio

85 Plesiócrono • Holdover (modo após a perda do relógio principal, onde o relógio principal passa a ser o interno) • Free run Assíncrono

87 Efeitos - PJE (Pointer Justification Event) - Slip
