1 REDISEO DE UNA MINICUNA INFANTIL DE COLECHO

1 REDISEÑO DE UNA MINICUNA INFANTIL DE COLECHO ISIDRO ESTRUCH SOLER Trabajo Final de Grado TUTOR: CÉSAR IRIBARREN NAVARRO

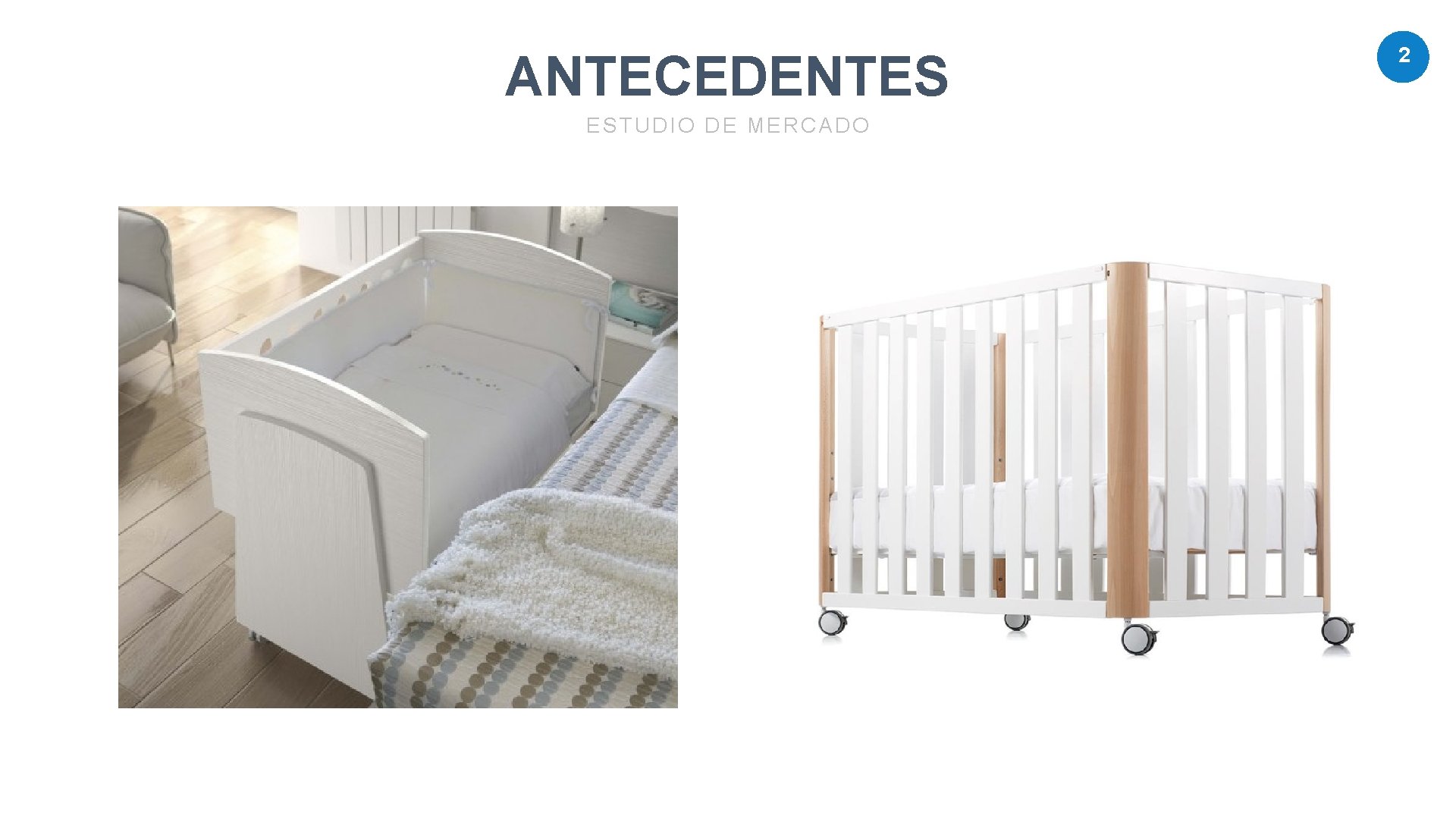

ANTECEDENTES ESTUDIO DE MERCADO 2

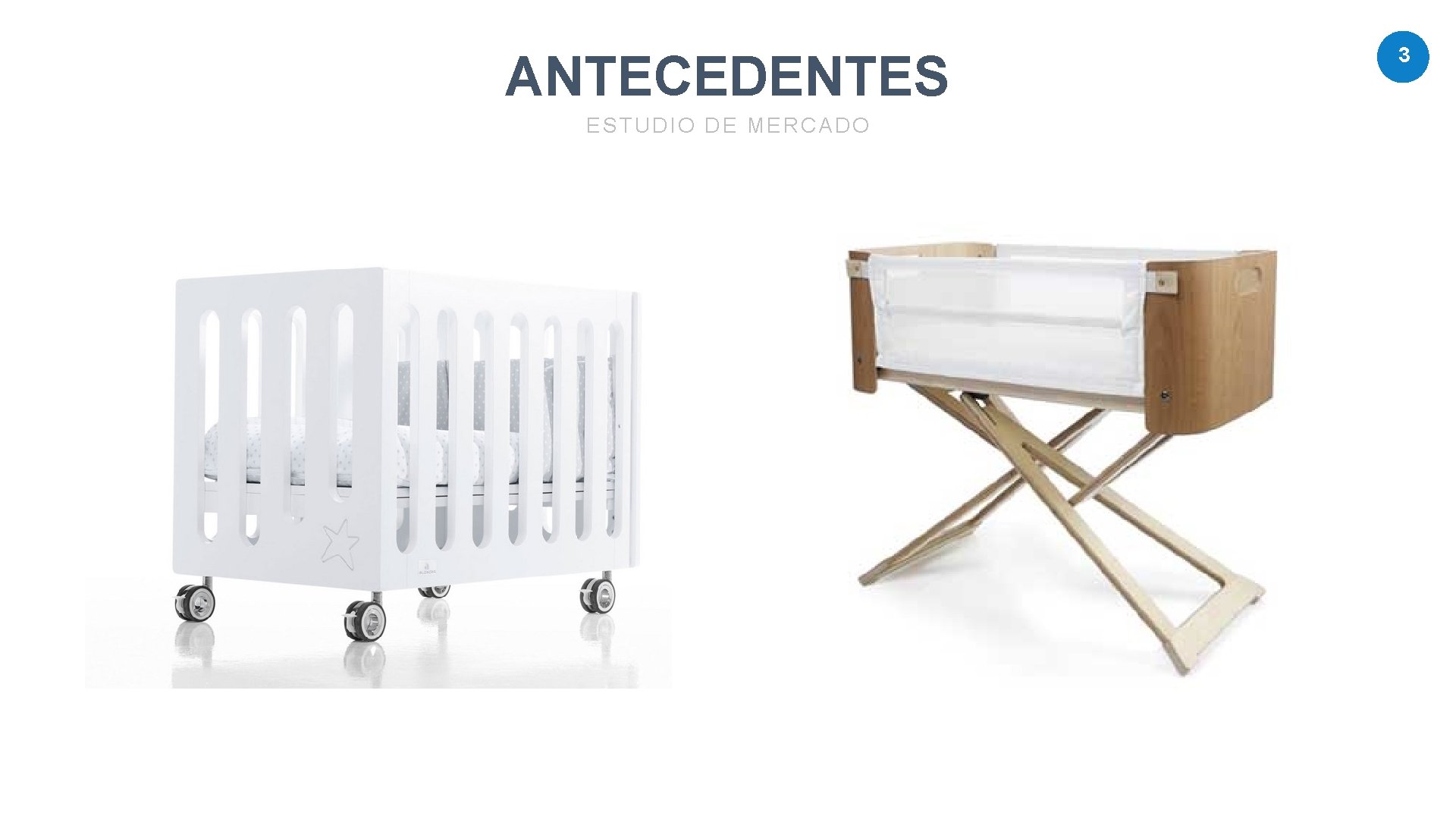

ANTECEDENTES ESTUDIO DE MERCADO 3

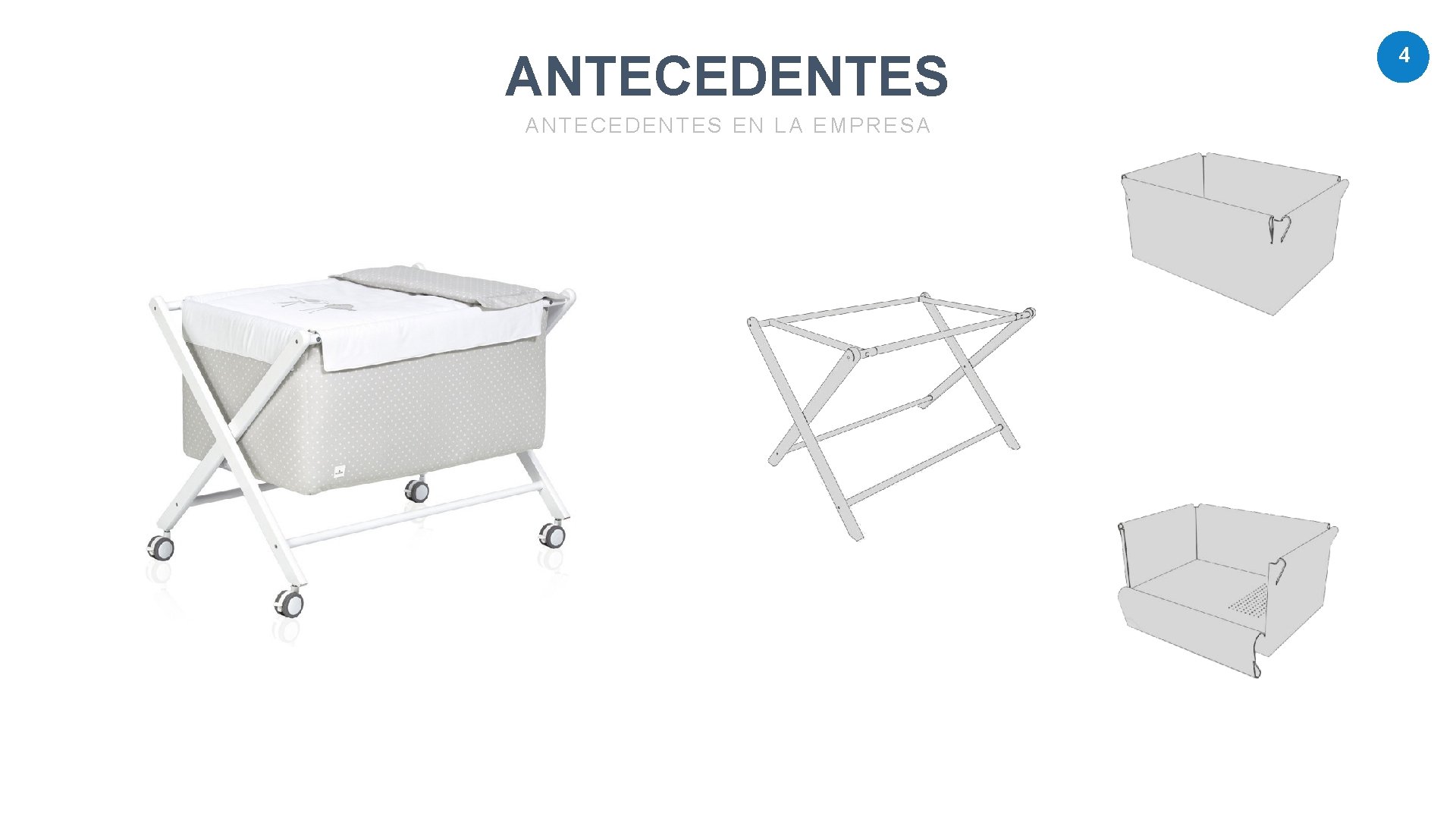

ANTECEDENTES EN LA EMPRESA 4

5 FACTORES A CONSIDERAR MODULARIDAD ESPACIO ESTILO VISUAL

6 NORMATIVA UNE-EN 1130 UNE-EN 71 UNE-EN 1730 Mobiliario Seguridad de los juguetes Mobiliario doméstico. Mesas. Moisés y cunas balancín de uso doméstico. Propiedades mecánicas y físicas. Métodos de ensayo para la determinación Migración de ciertos elementos. de la estabilidad, resistencia y la durabilidad.

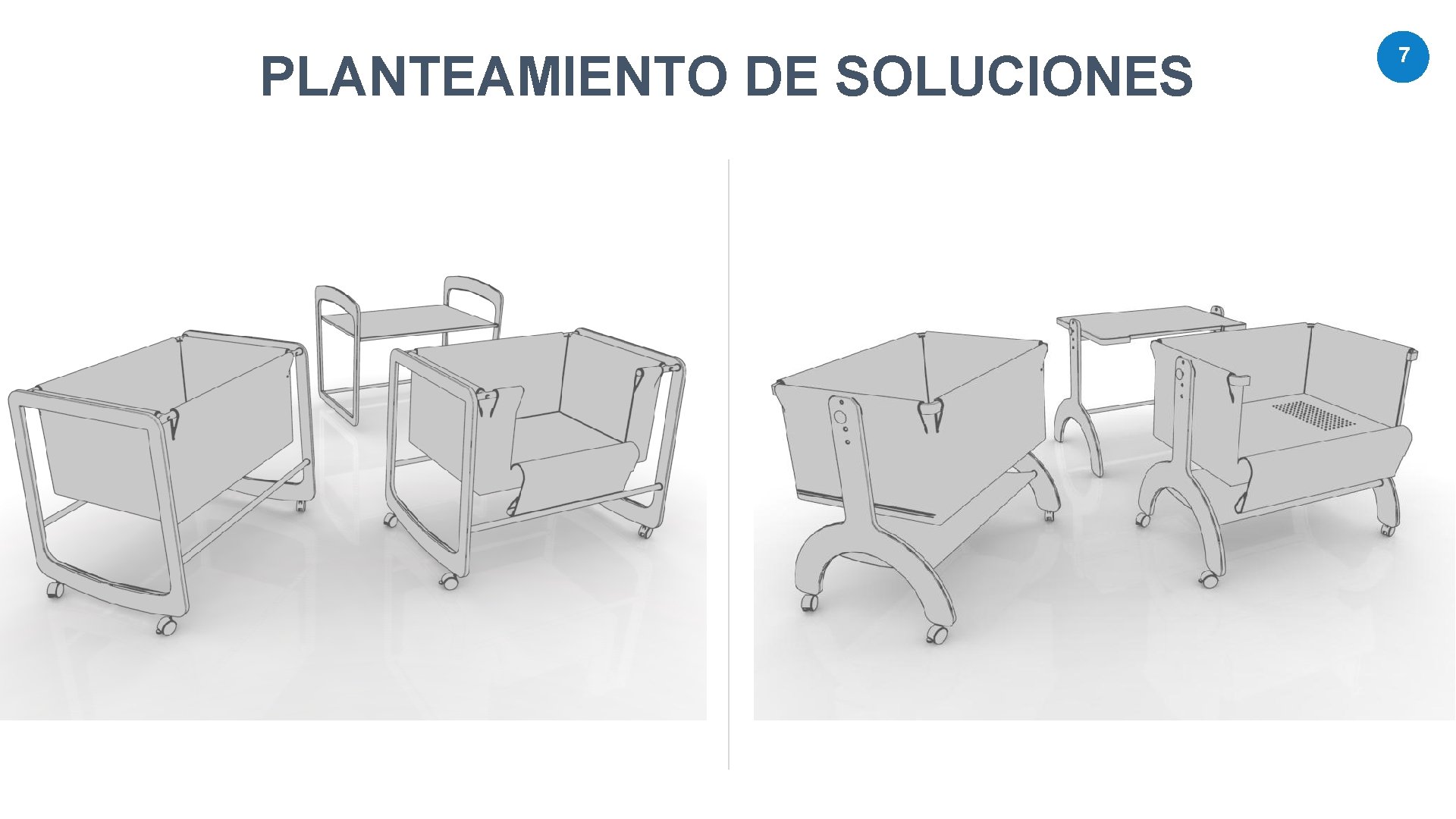

PLANTEAMIENTO DE SOLUCIONES 7

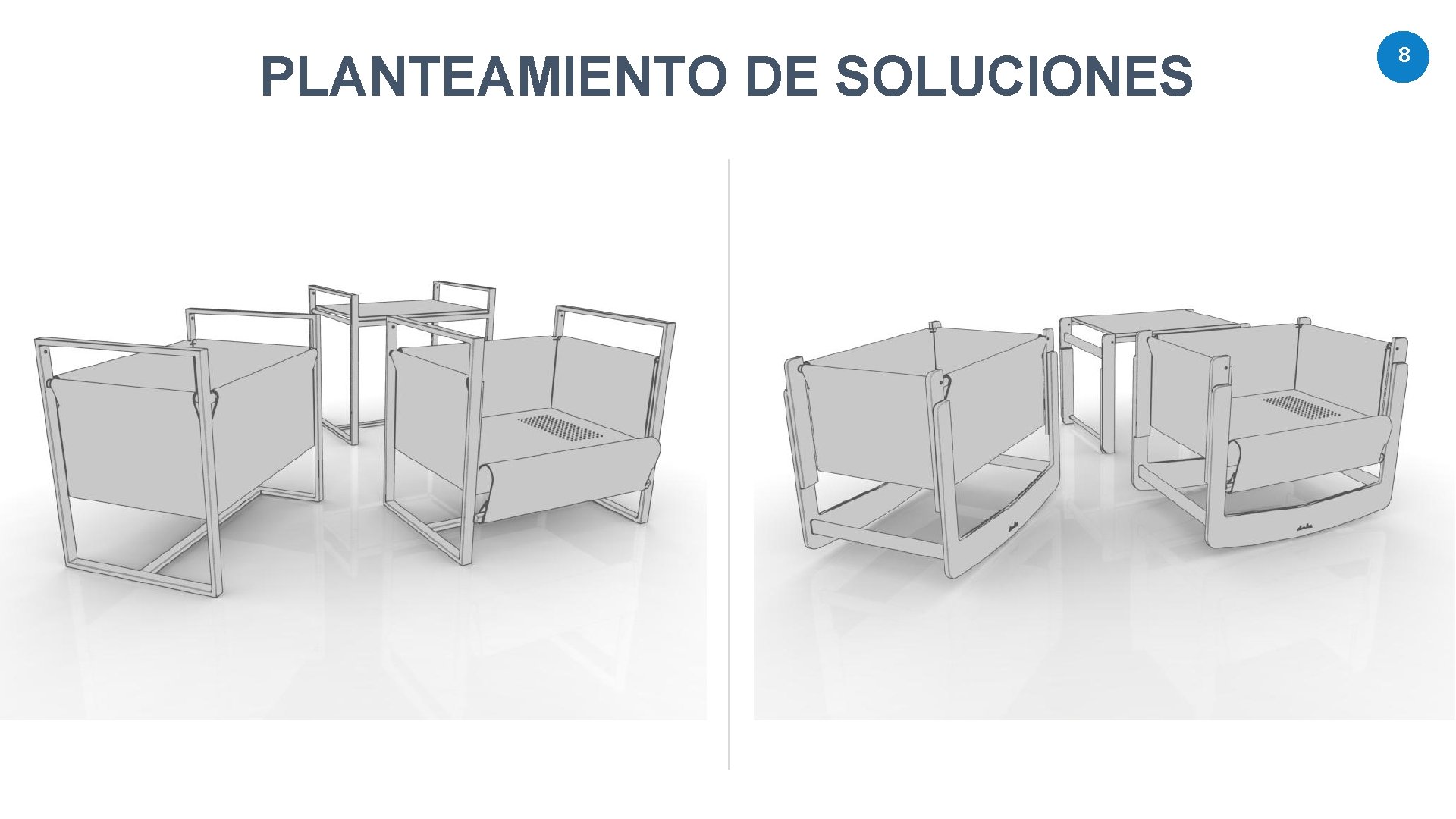

PLANTEAMIENTO DE SOLUCIONES 8

9 CRITERIOS DE SELECCIÓN FUNCIONALIDAD ESTÉTICA ERGONOMÍA PRECIO

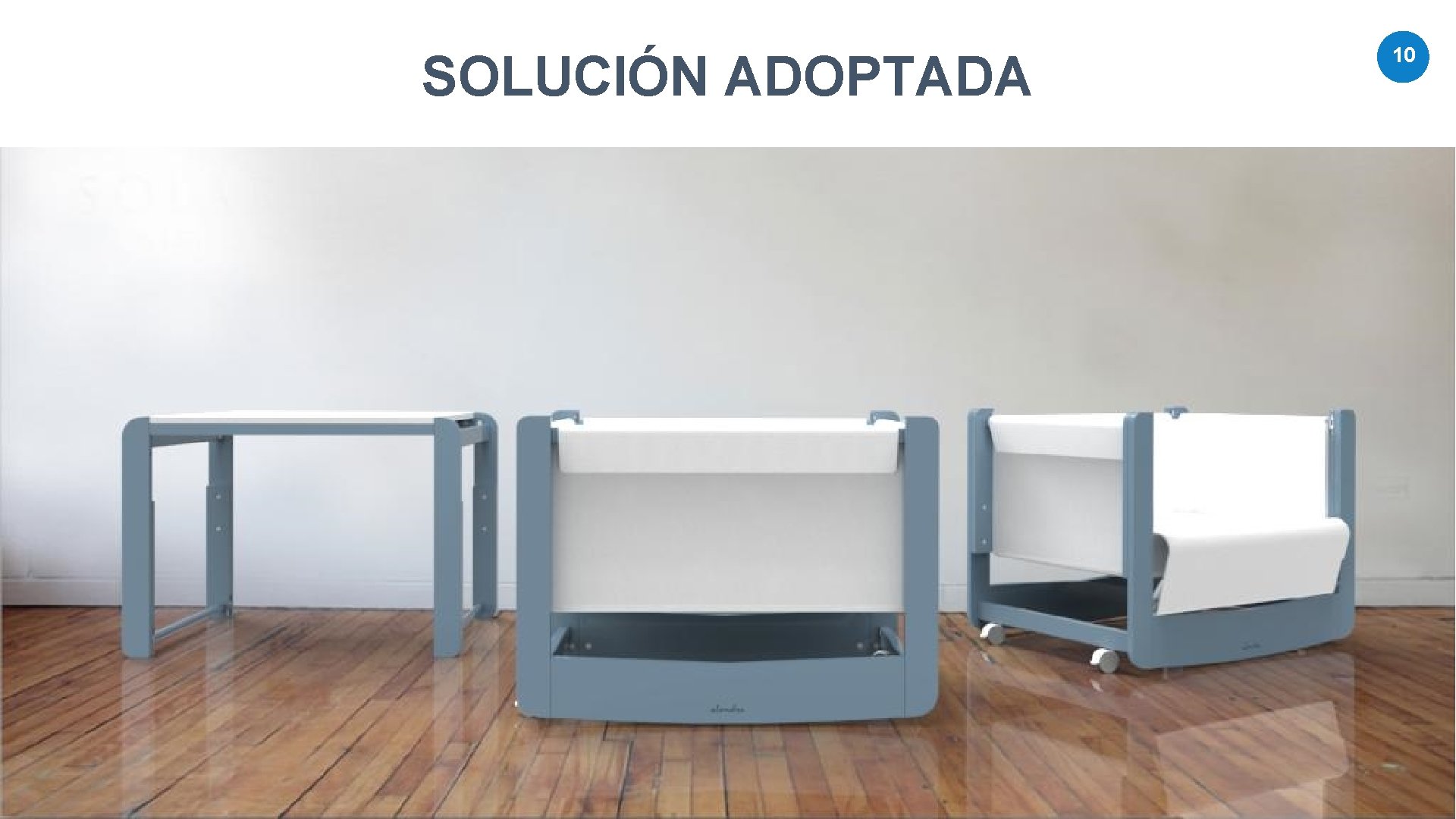

SOLUCIÓN ADOPTADA 10

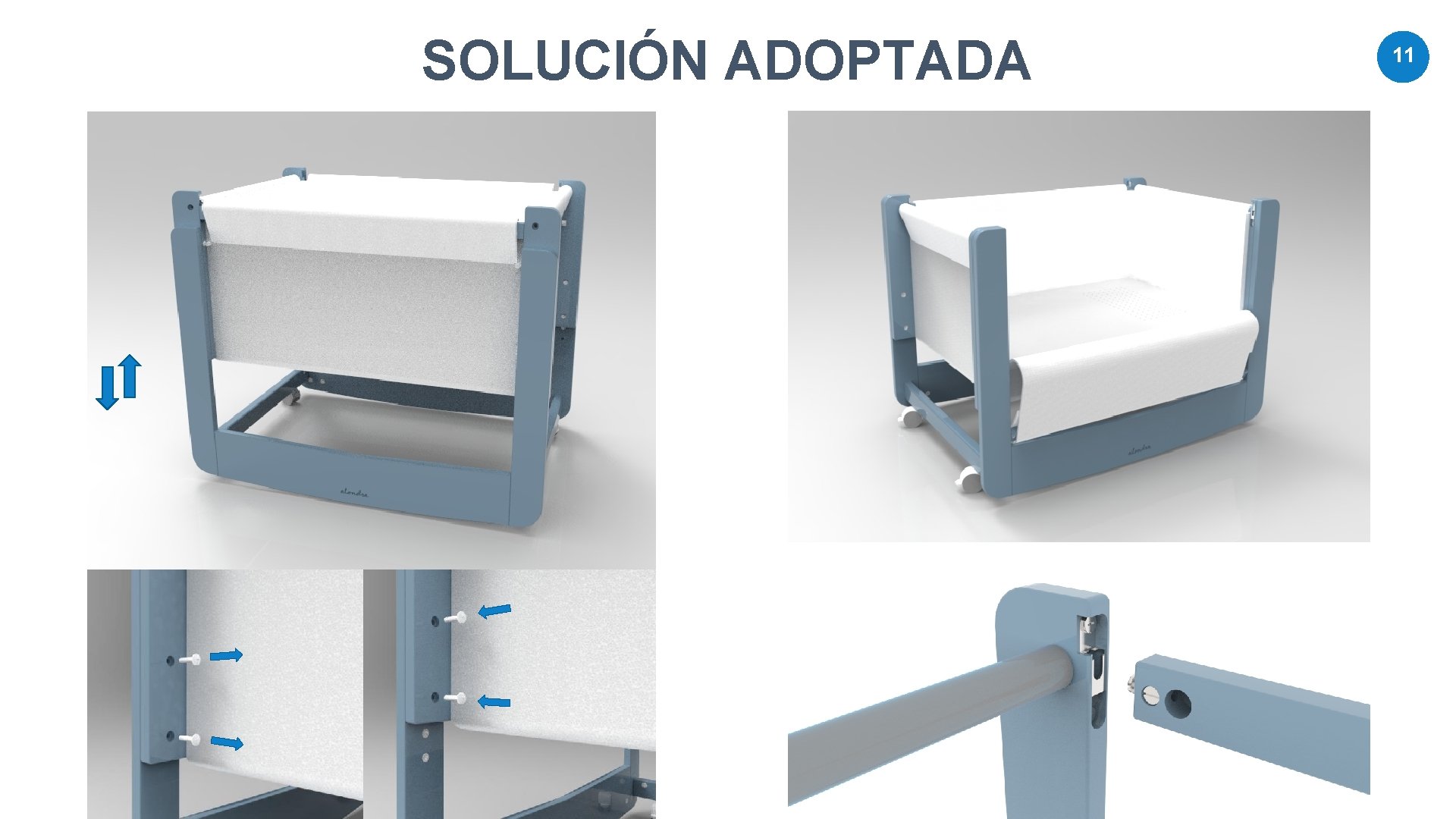

SOLUCIÓN ADOPTADA 11

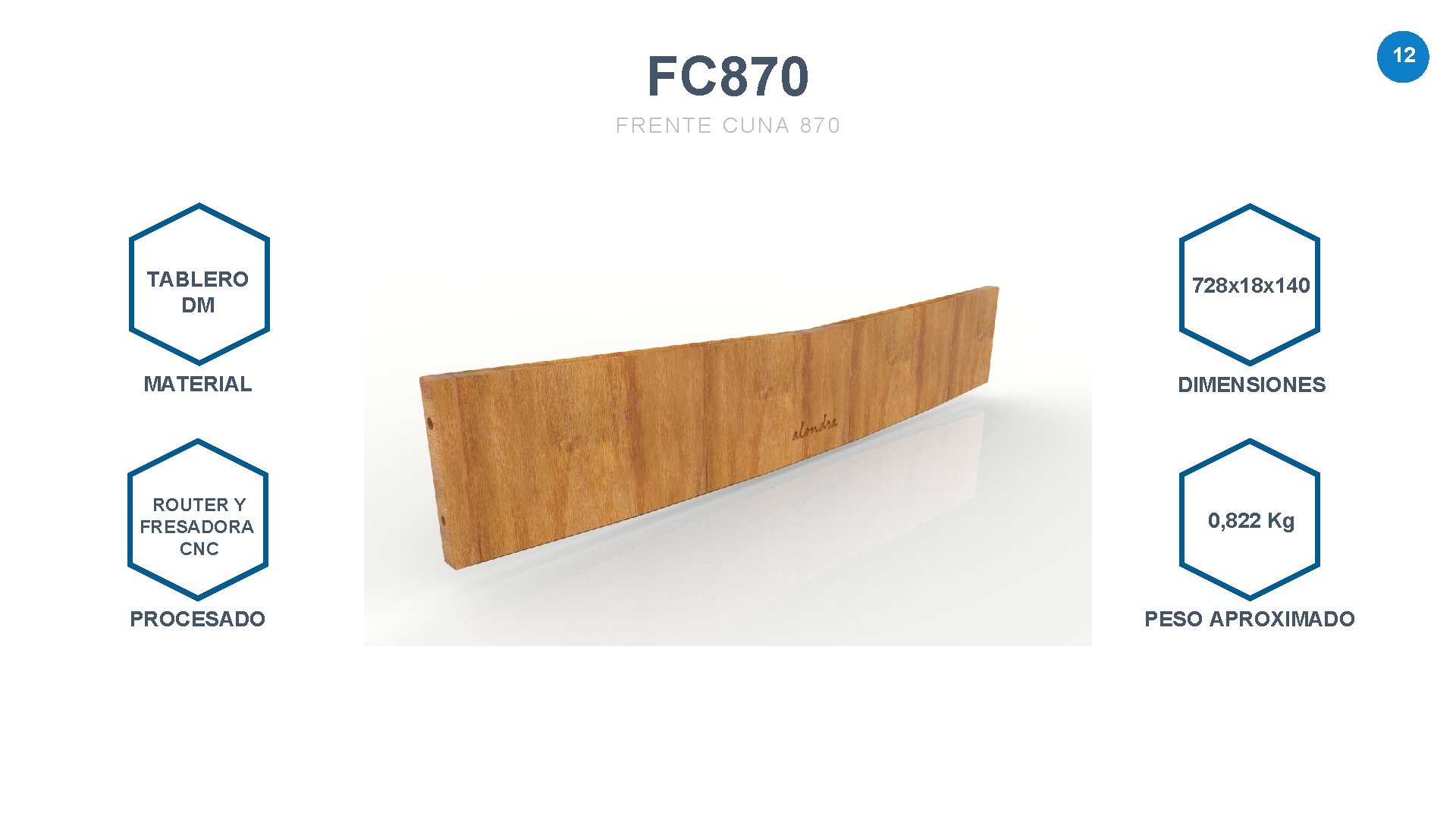

12 FC 870 FRENTE CUNA 870 TIT LE TABLERO DM 01 728 x 140 MATERIAL DIMENSIONES ROUTER Y FRESADORA CNC 0, 822 Kg PROCESADO PESO APROXIMADO

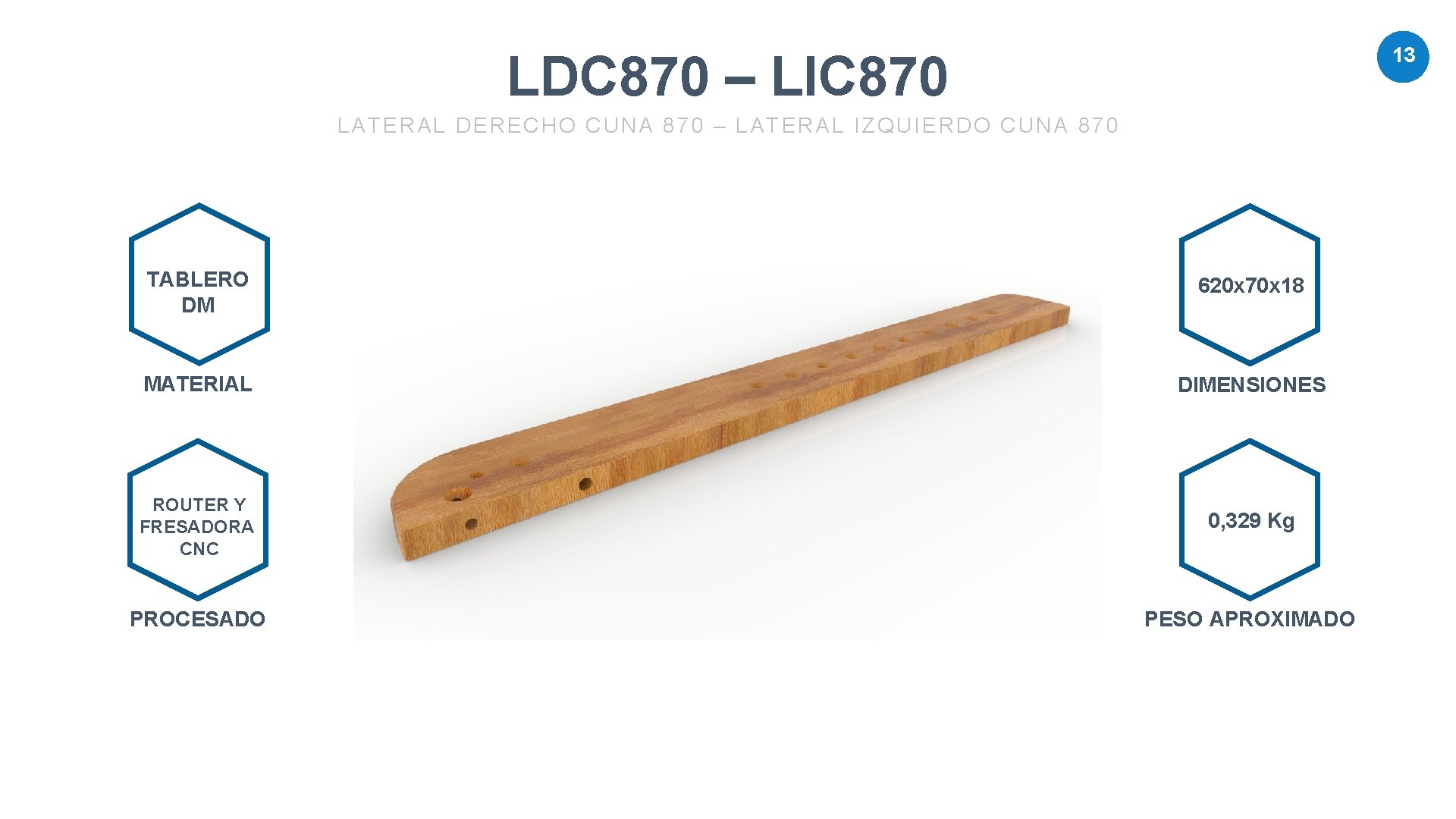

13 LDC 870 – LIC 870 LATERAL DERECHO CUNA 870 – LATERAL IZQUIERDO CUNA 870 TIT LE TABLERO DM 01 620 x 70 x 18 MATERIAL DIMENSIONES ROUTER Y FRESADORA CNC 0, 329 Kg PROCESADO PESO APROXIMADO

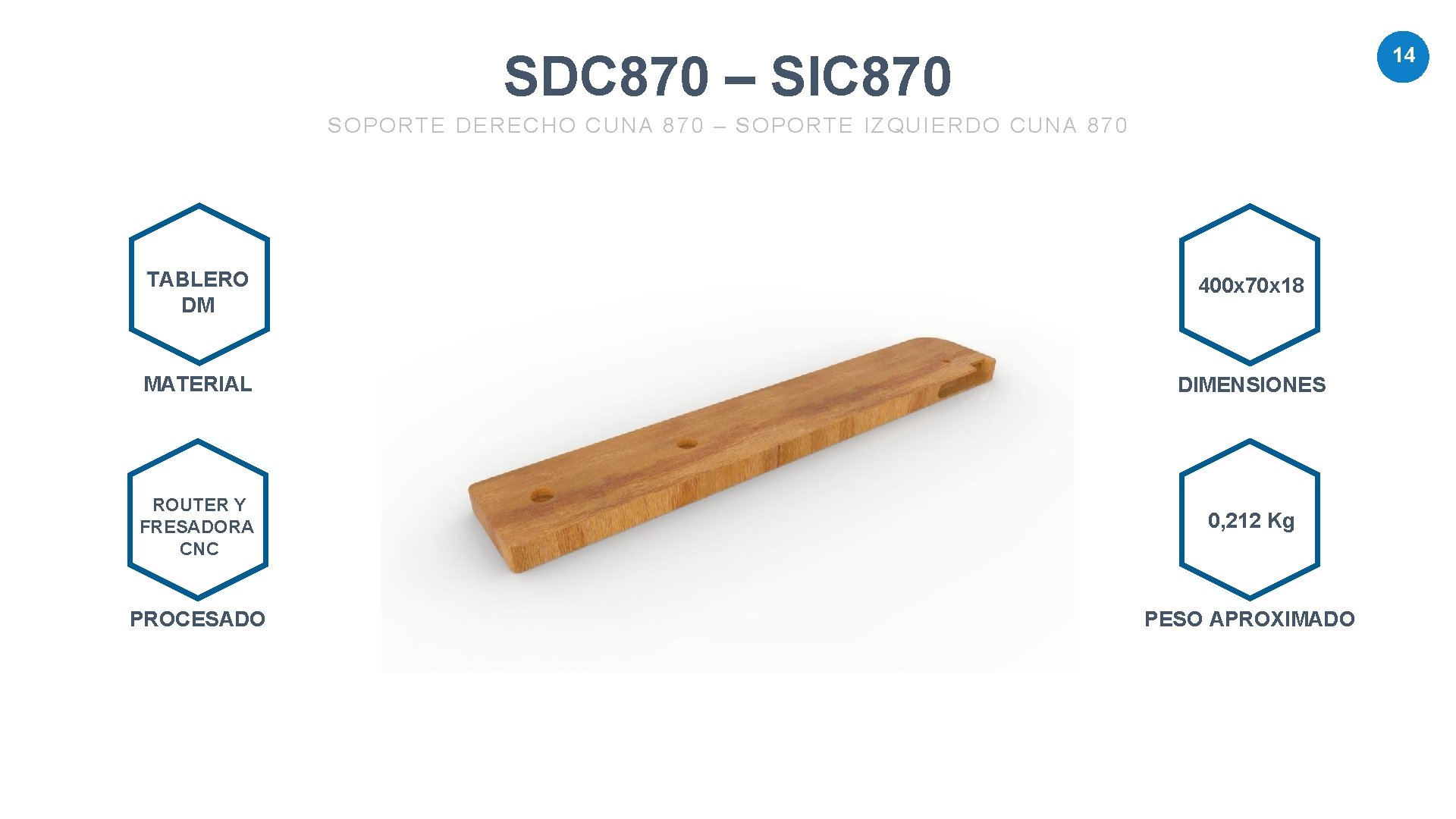

14 SDC 870 – SIC 870 SOPORTE DERECHO CUNA 870 – SOPORTE IZQUIERDO CUNA 870 TIT LE TABLERO DM 01 400 x 70 x 18 MATERIAL DIMENSIONES ROUTER Y FRESADORA CNC 0, 212 Kg PROCESADO PESO APROXIMADO

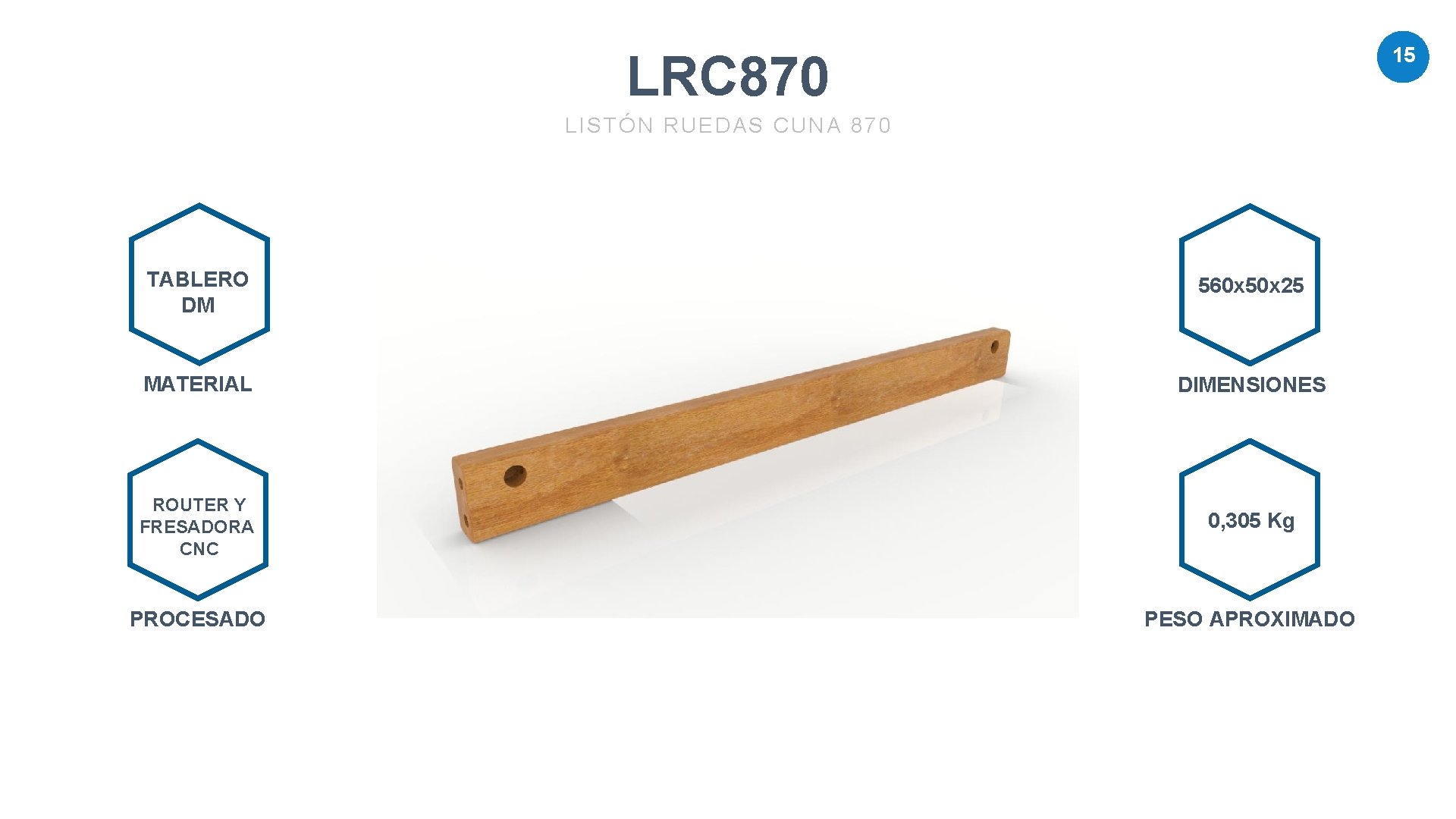

15 LRC 870 LISTÓN RUEDAS CUNA 870 TIT LE TABLERO DM 01 560 x 50 x 25 MATERIAL DIMENSIONES ROUTER Y FRESADORA CNC 0, 305 Kg PROCESADO PESO APROXIMADO

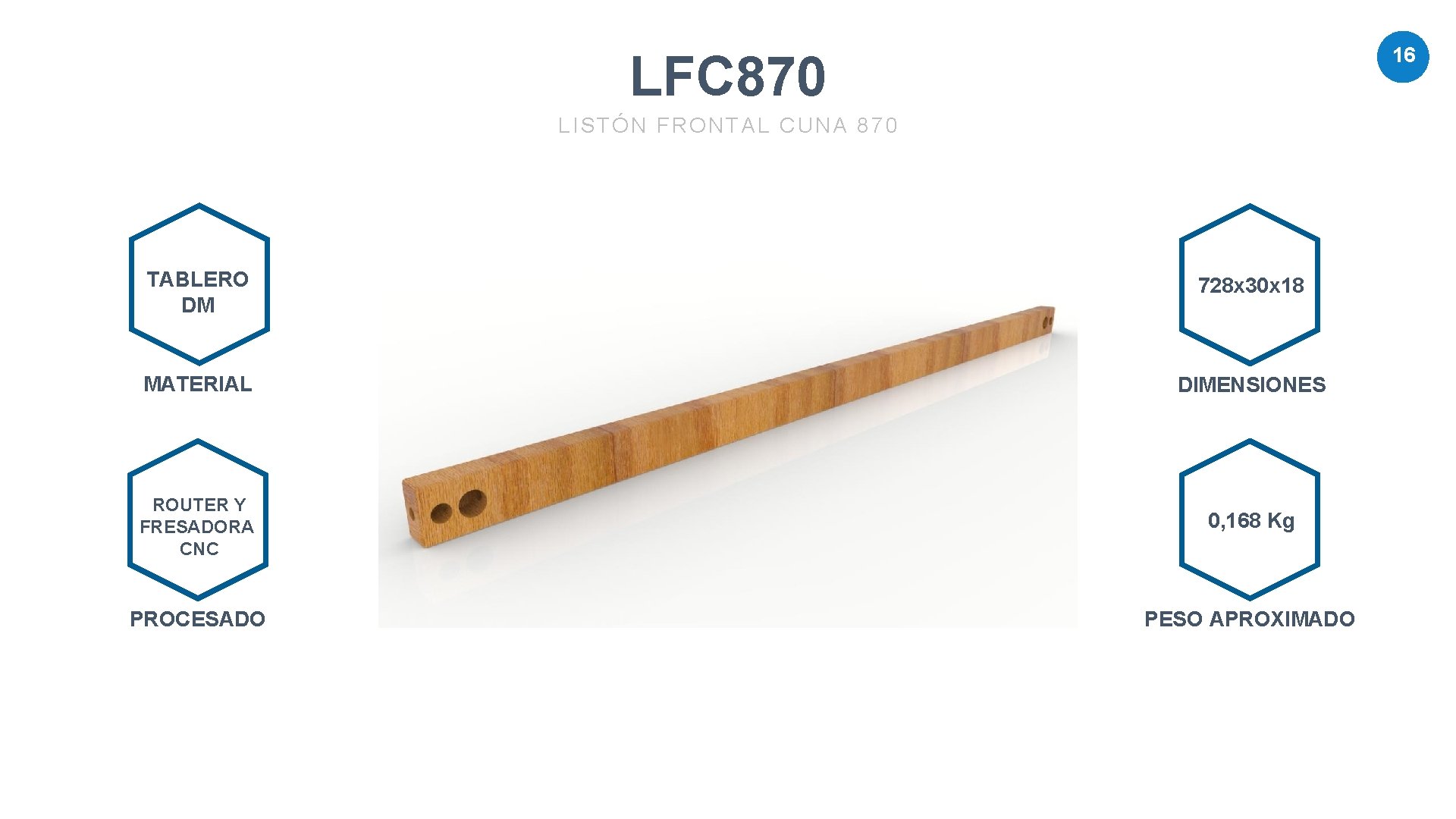

16 LFC 870 LISTÓN FRONTAL CUNA 870 TIT LE TABLERO DM 01 728 x 30 x 18 MATERIAL DIMENSIONES ROUTER Y FRESADORA CNC 0, 168 Kg PROCESADO PESO APROXIMADO

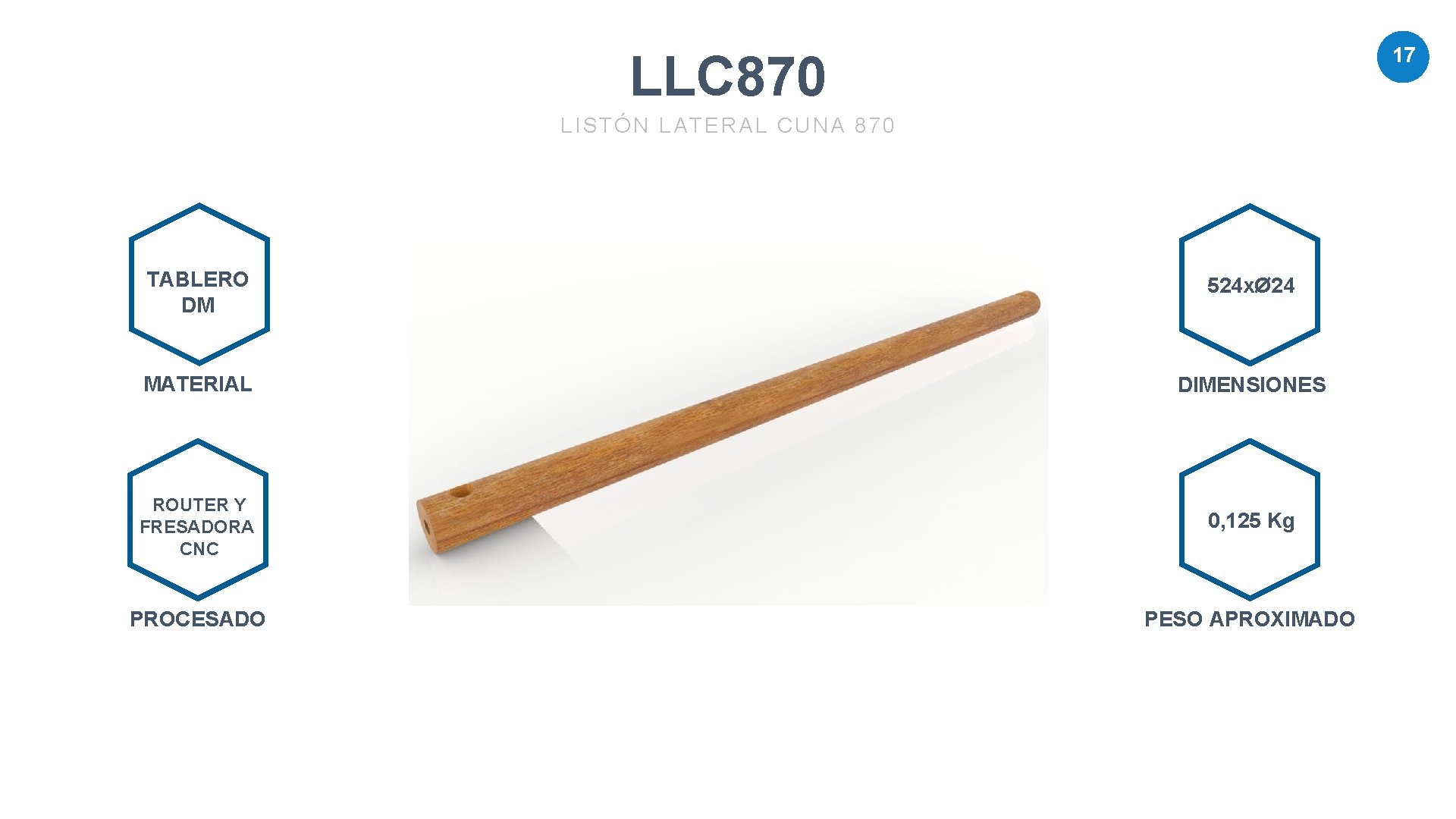

17 LLC 870 LISTÓN LATERAL CUNA 870 TABLERO DM 524 xØ 24 MATERIAL DIMENSIONES ROUTER Y FRESADORA CNC 0, 125 Kg PROCESADO PESO APROXIMADO

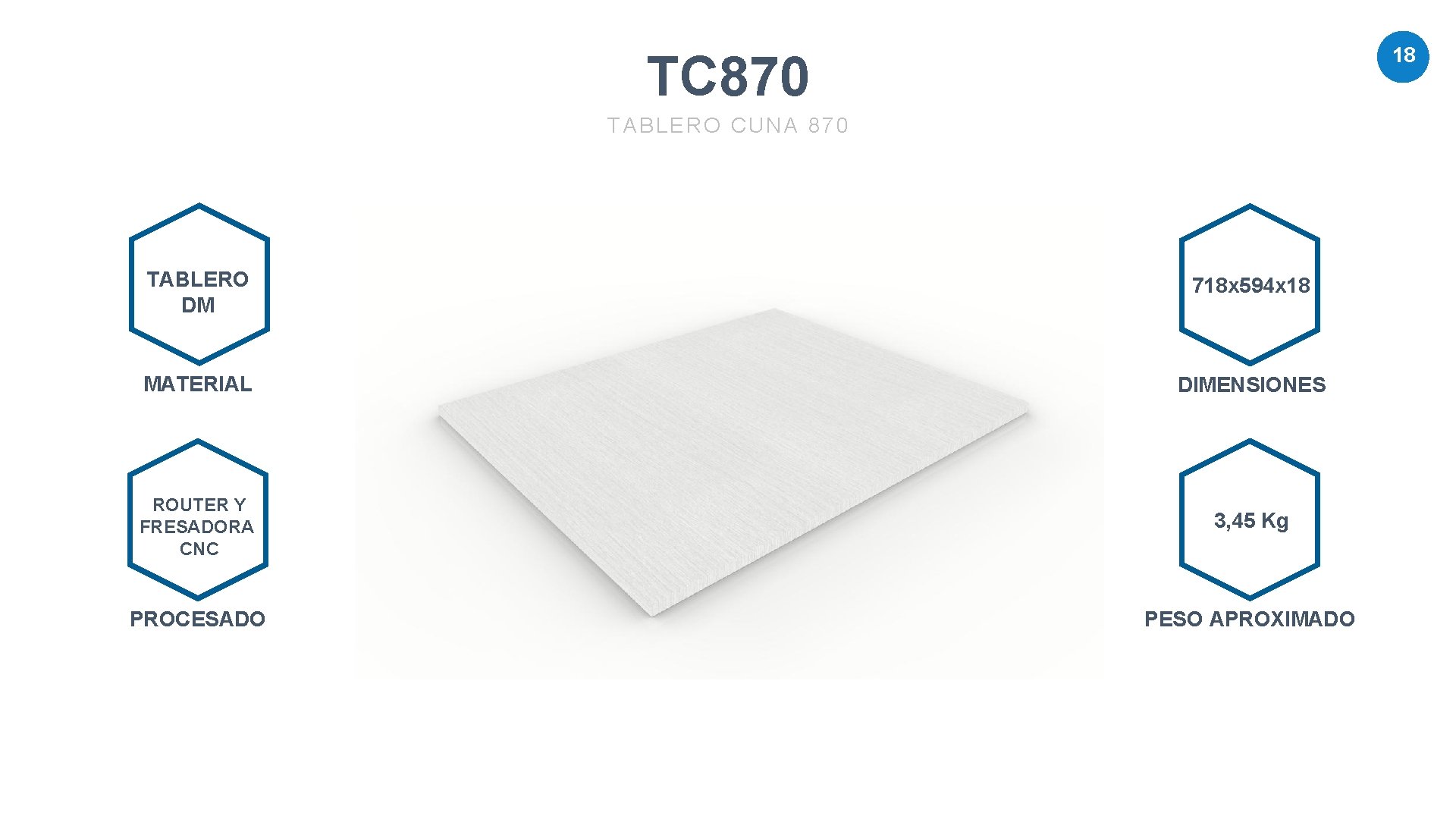

18 TC 870 TABLERO CUNA 870 TIT LE TABLERO DM 01 718 x 594 x 18 MATERIAL DIMENSIONES ROUTER Y FRESADORA CNC 3, 45 Kg PROCESADO PESO APROXIMADO

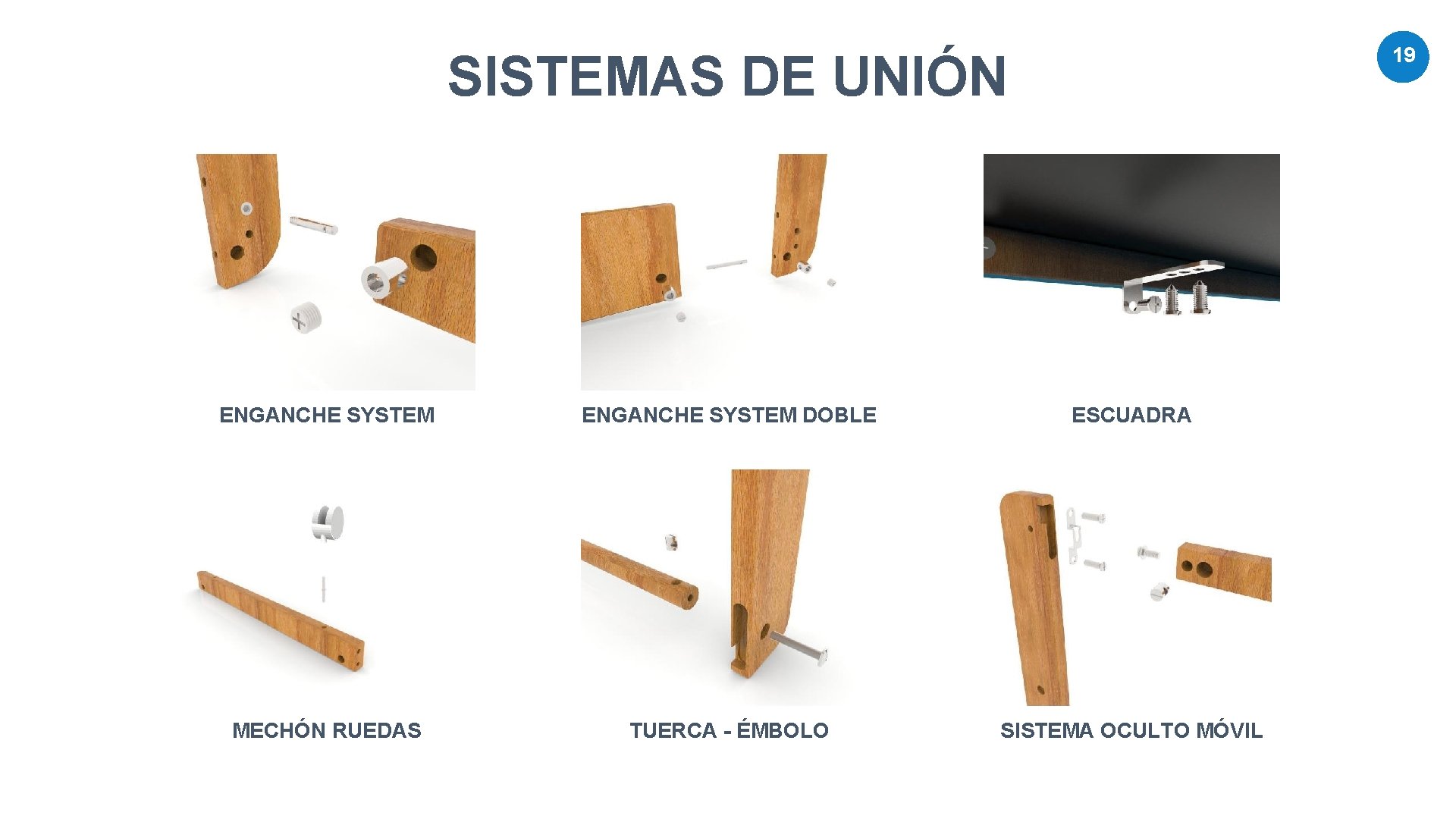

19 SISTEMAS DE UNIÓN ENGANCHE SYSTEM DOBLE ESCUADRA MECHÓN RUEDAS TUERCA - ÉMBOLO SISTEMA OCULTO MÓVIL

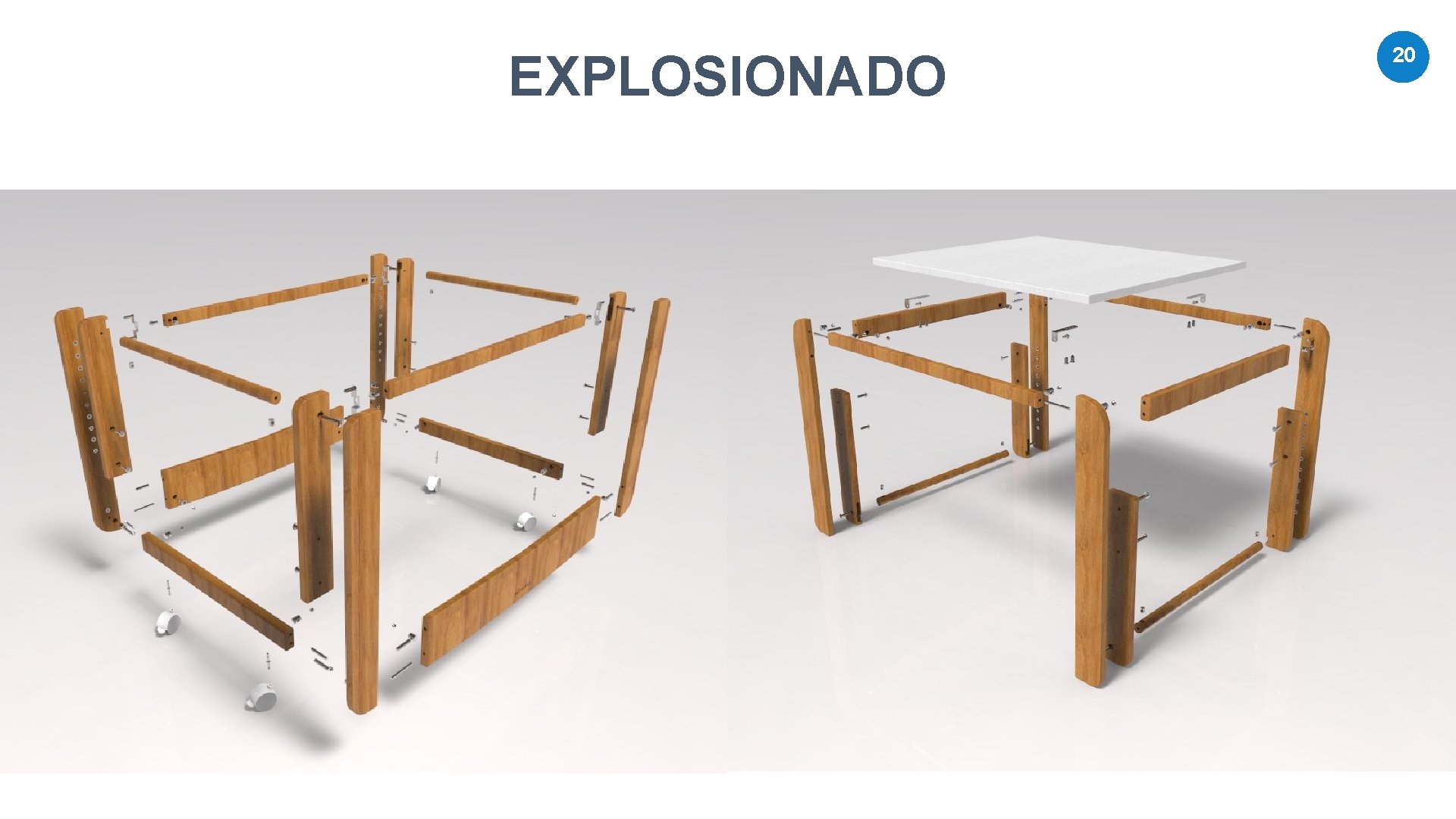

EXPLOSIONADO 20

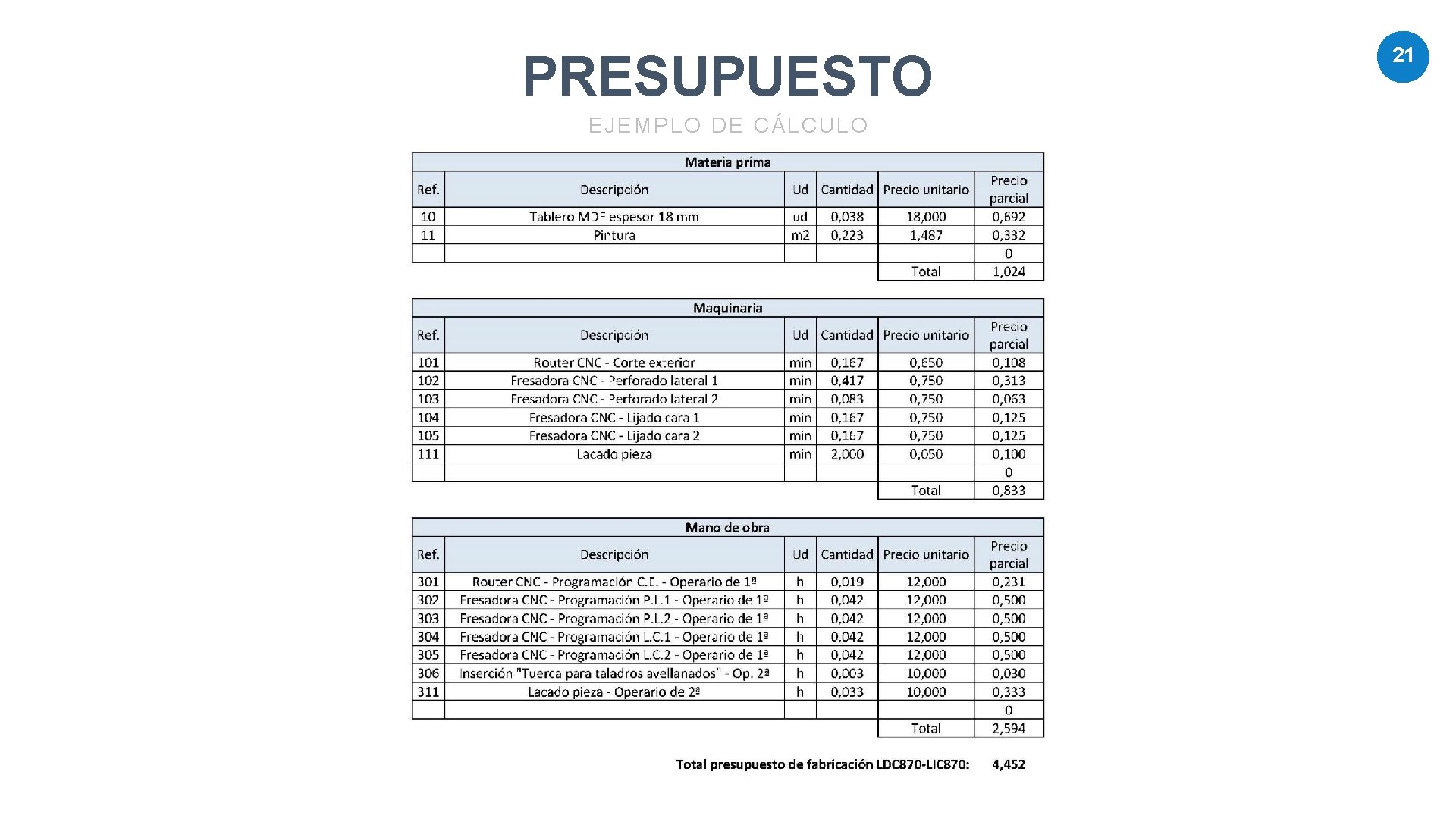

PRESUPUESTO EJEMPLO DE CÁLCULO TIT LE 01 21

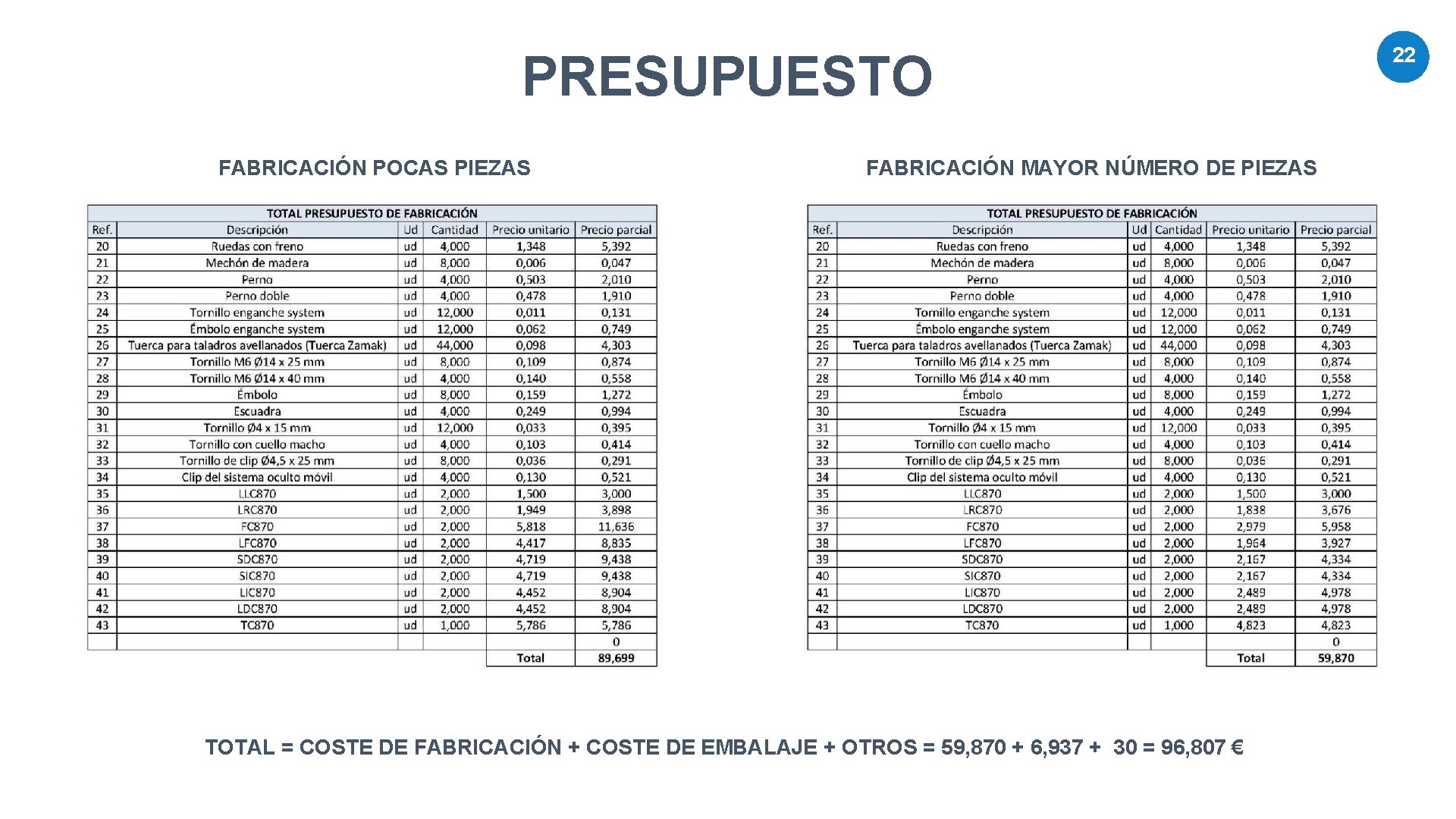

PRESUPUESTO FABRICACIÓN POCAS PIEZAS FABRICACIÓN MAYOR NÚMERO DE PIEZAS TOTAL = COSTE DE FABRICACIÓN + COSTE DE EMBALAJE + OTROS = 59, 870 + 6, 937 + 30 = 96, 807 € 22
