1 Page 2 q Spindle Motor Disk Tray

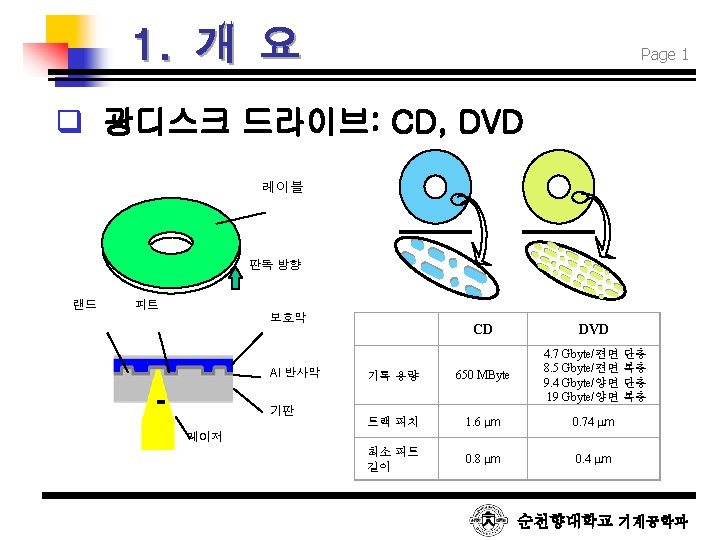

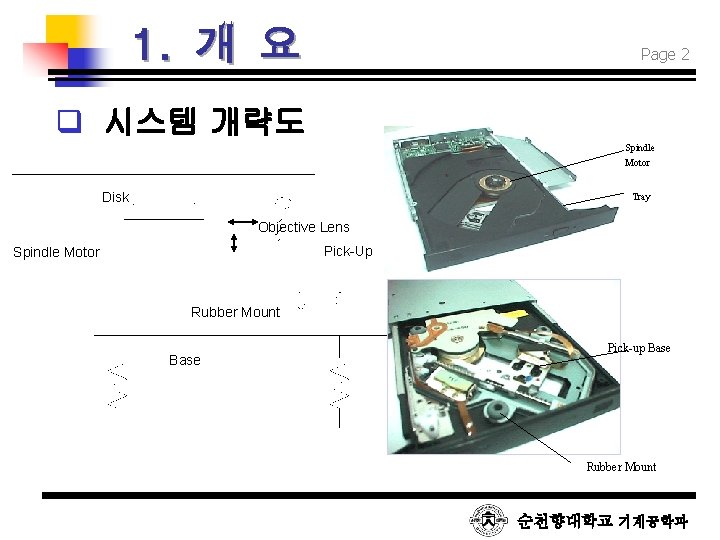

1. 개 요 Page 2 q 시스템 개략도 Spindle Motor Disk Tray Objective Lens Pick-Up Spindle Motor Rubber Mount Base Pick-up Base Rubber Mount 순천향대학교 기계공학과

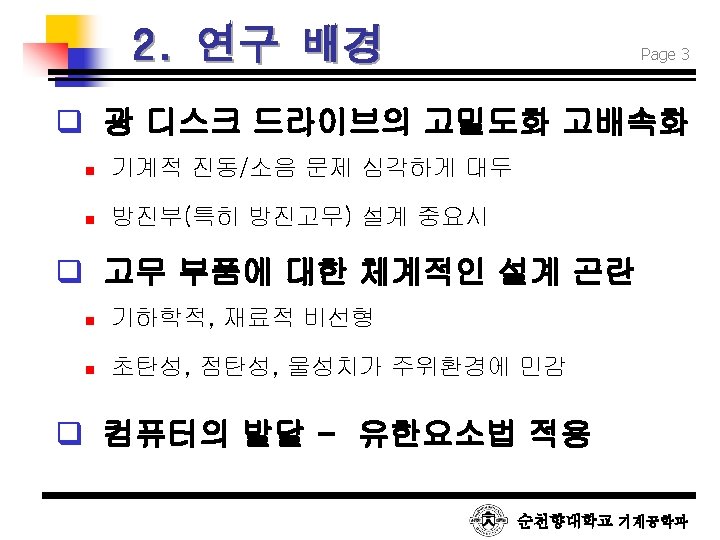

2. 연구 배경 Page 4 q 고무 물성치의 특징 주파수, 온도, 동적진폭, 초기 변형률 등의 영향을 받음 Es Frequency (log scale) Temperature Strain Amplitude (log scale) Storage Modulus, Es Es Ü 예하중 의한 특성 Loss Factor Ü 동적 진폭에 의한 특성 Increasing prestrain Es Loss Factor Rubbery Region Loss Factor Es Storage Modulus, Es Ü 온도 특성 Loss Factor Storage Modulus, Es Ü 주파수 특성 Storage Modulus, Es n Frequency 순천향대학교 기계공학과

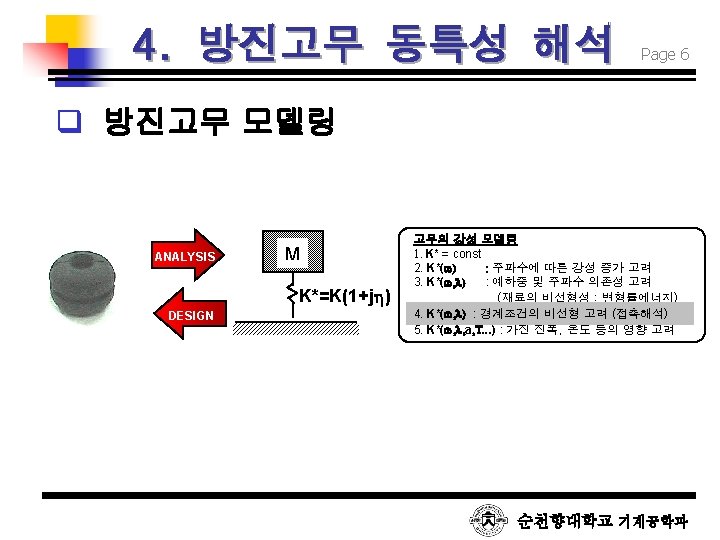

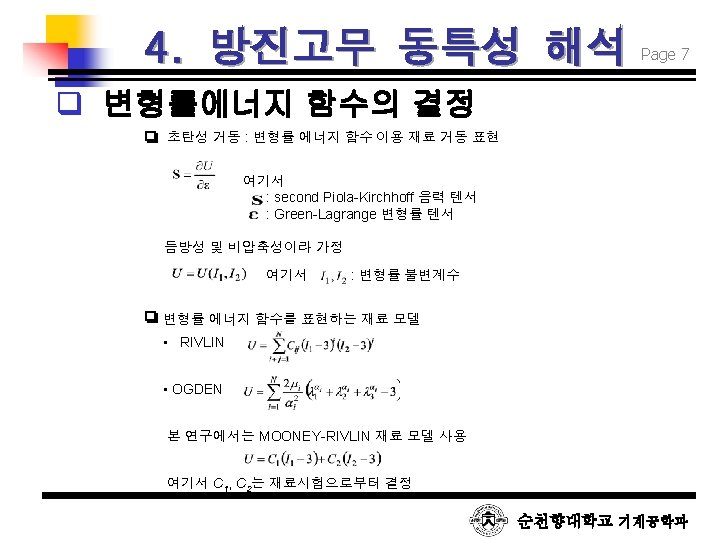

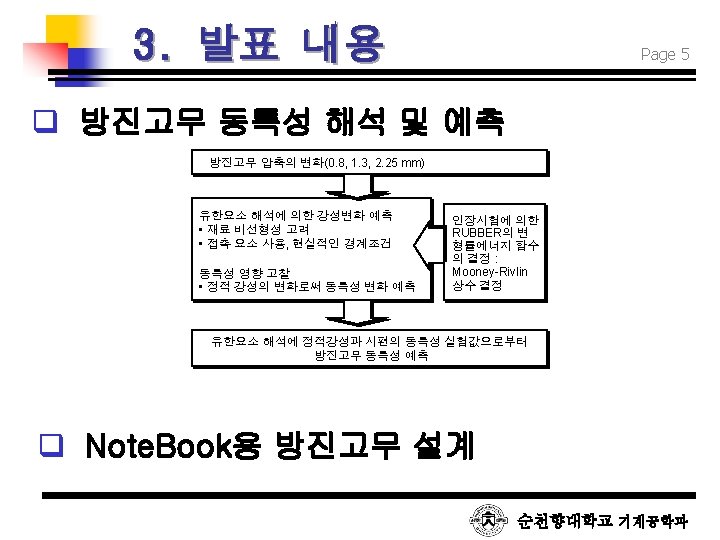

4. 방진고무 동특성 해석 q 인장시험 Page 8 인장시험 : UTM(Universal Testing Machine, Instron) 시편 : KS M 6782 아령 1호형, 두께 2. 5 mm 경도 30 부틸고무 인장속도 5 mm/min, 시험온도 23 o. C Figure Stress-strain relation from uniaxial test and curve fitting for Mooney-Rivlin coefficient 실험으로부터 얻어진 Mooney-Rivlin 계수 C 1 = 4. 91 x 104, C 2= 1. 59 x 104 [N/m 2] 순천향대학교 기계공학과

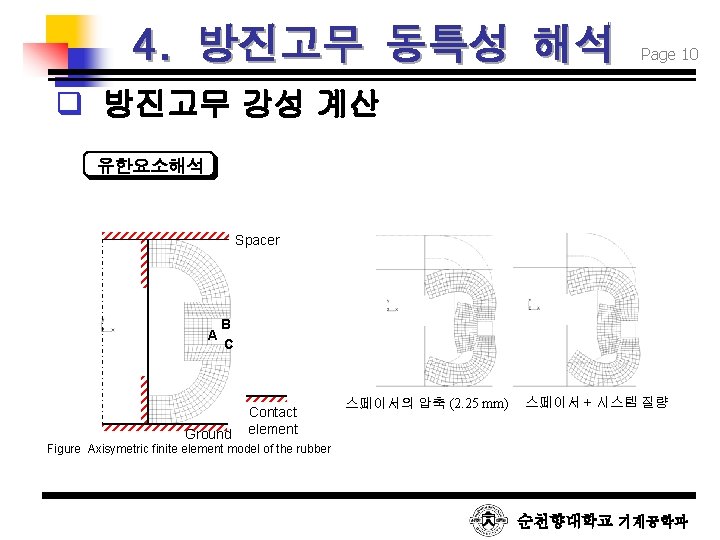

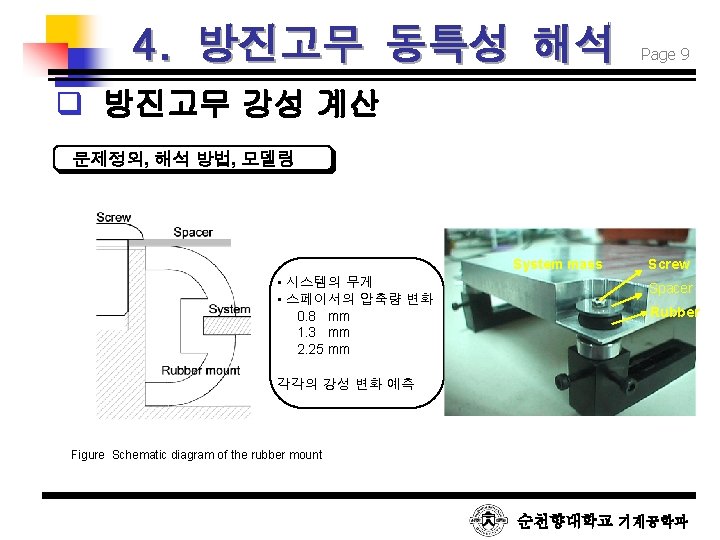

4. 방진고무 동특성 해석 Page 10 q 방진고무 강성 계산 유한요소해석 Spacer A B C Ground Contact element 스페이서의 압축 (2. 25 mm) 스페이서 + 시스템 질량 Figure Axisymetric finite element model of the rubber 순천향대학교 기계공학과

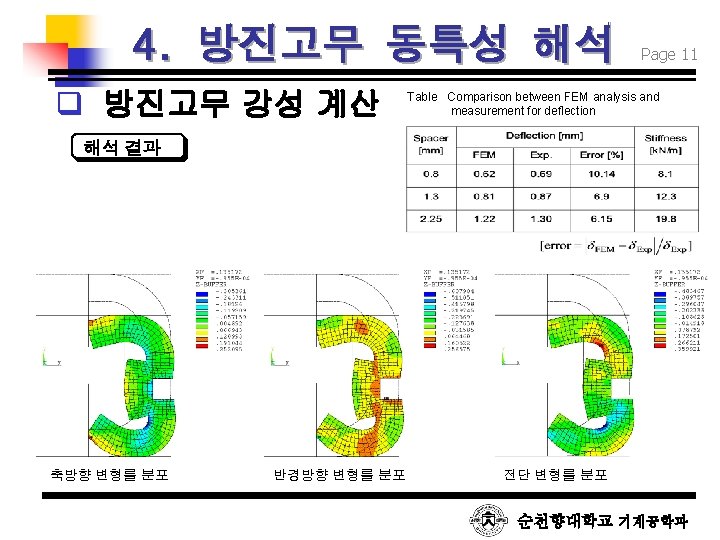

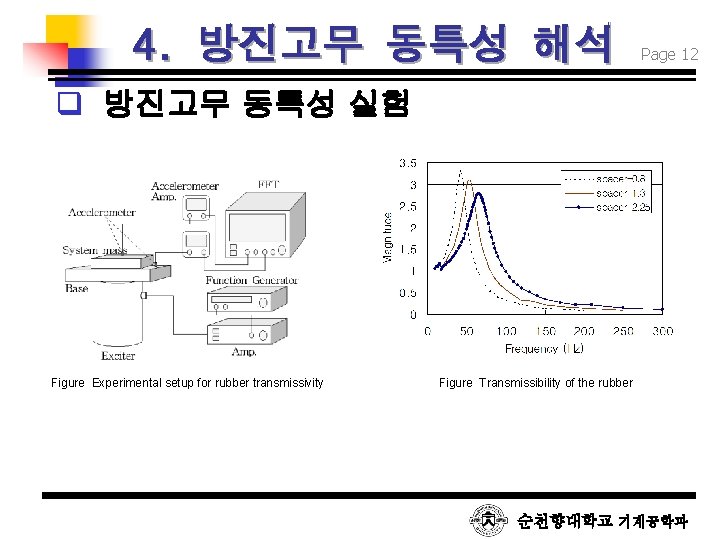

4. 방진고무 동특성 해석 Page 12 q 방진고무 동특성 실험 Figure Experimental setup for rubber transmissivity Figure Transmissibility of the rubber 순천향대학교 기계공학과

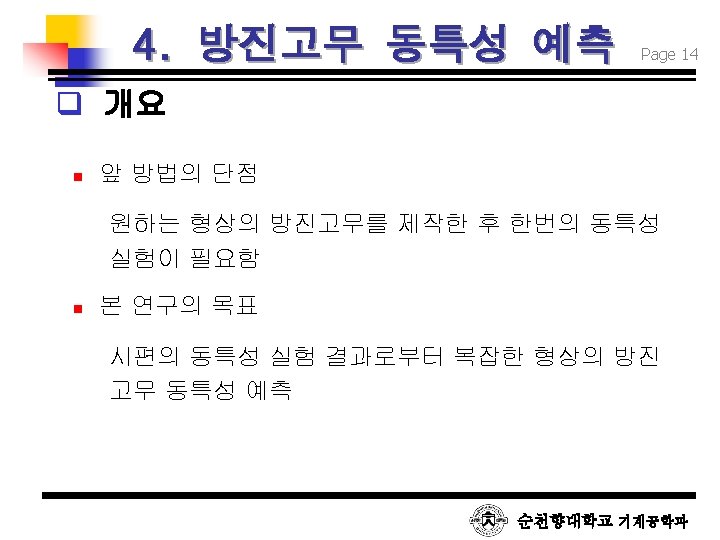

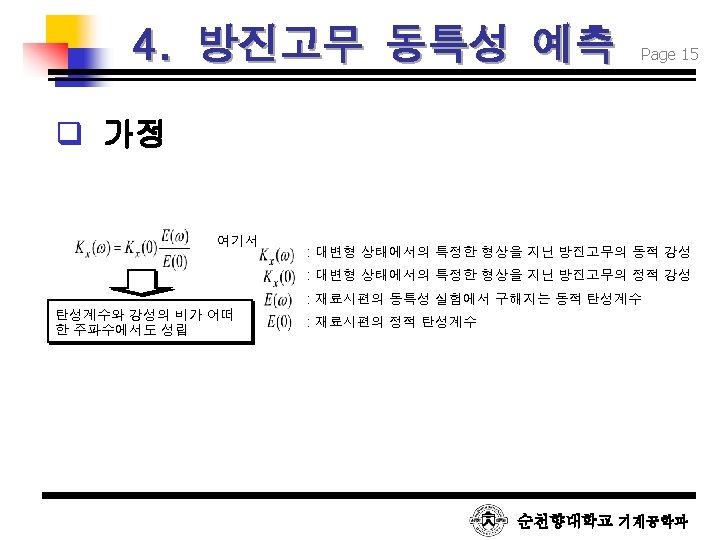

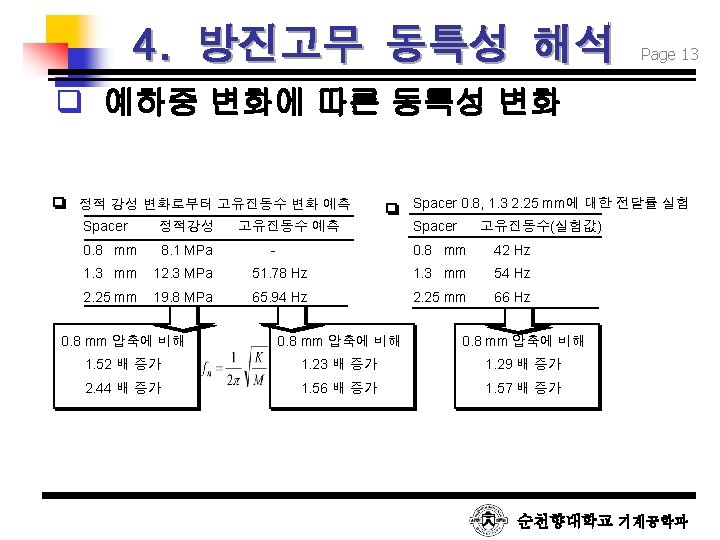

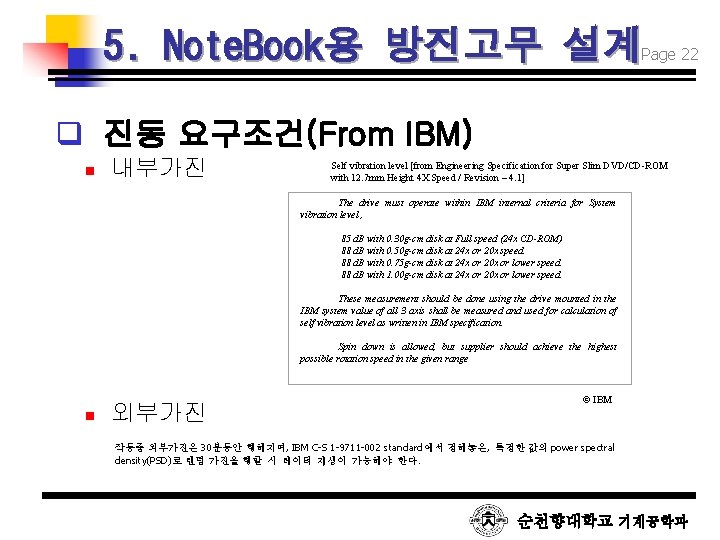

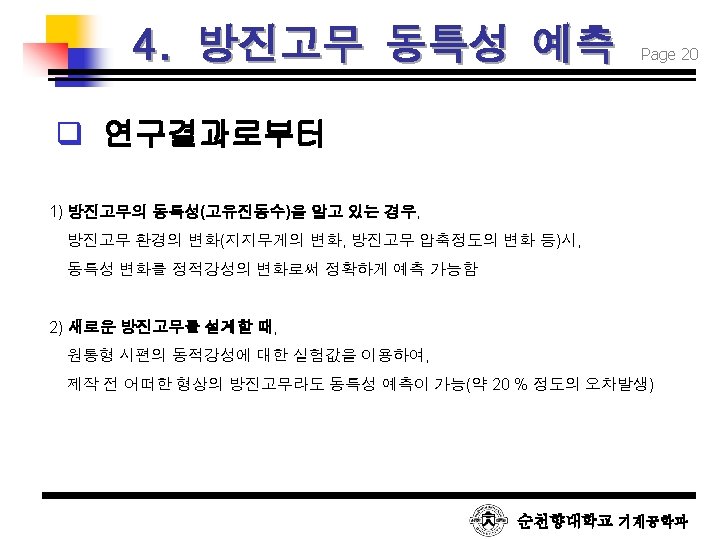

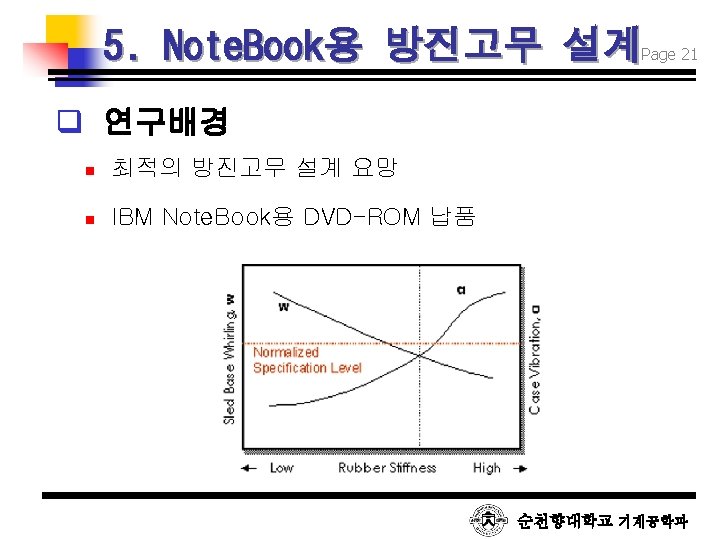

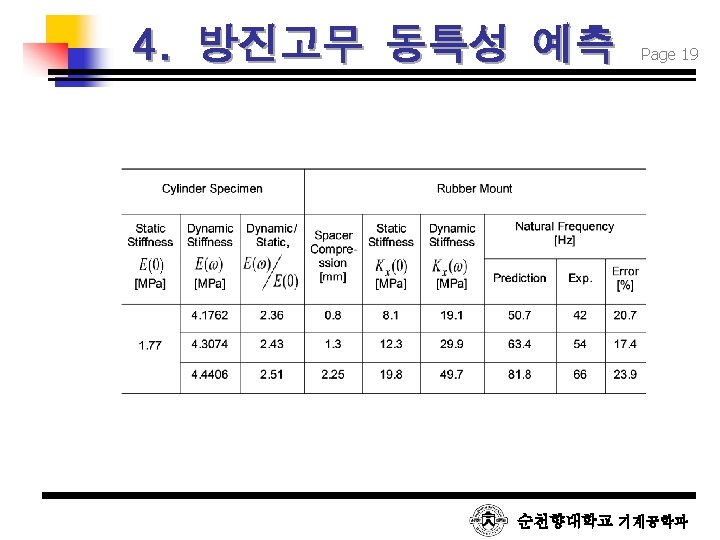

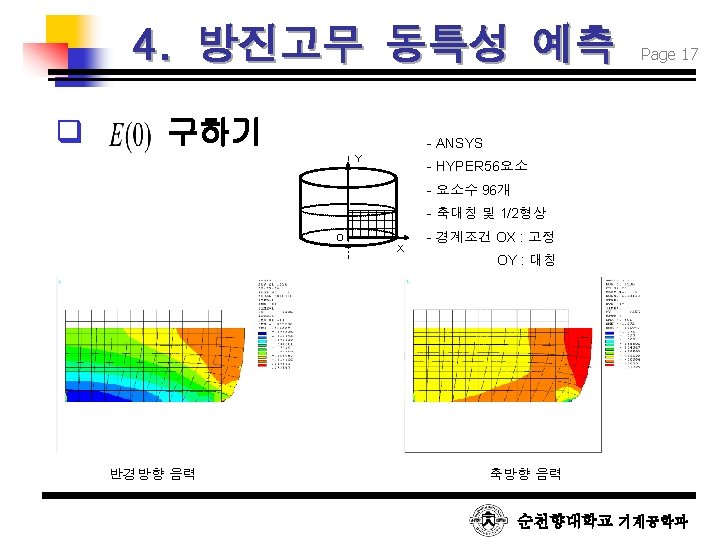

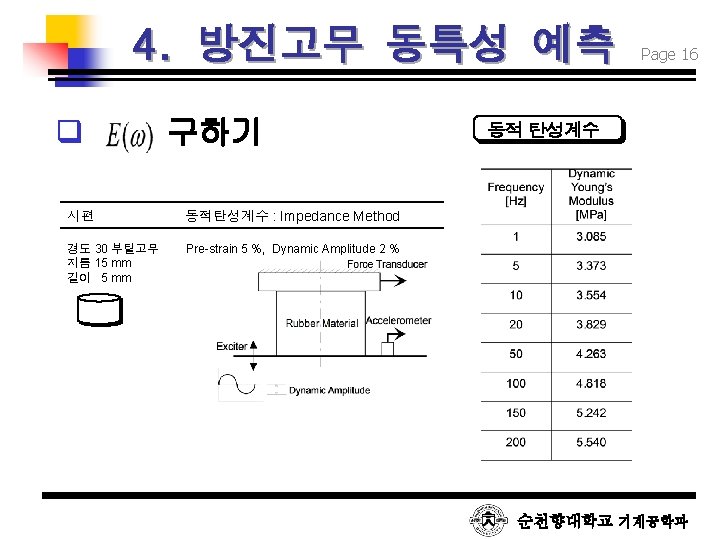

5. Note. Book용 방진고무 설계 Page 22 q 진동 요구조건(From IBM) n 내부가진 Self vibration level [from Engineering Specification for Super Slim DVD/CD-ROM with 12. 7 mm Height 4 X Speed / Revision – 4. 1] The drive must operate within IBM internal criteria for System vibration level , 85 d. B with 0. 30 g-cm disk at Full speed (24 x CD-ROM) 88 d. B with 0. 50 g-cm disk at 24 x or 20 x speed. 88 d. B with 0. 75 g-cm disk at 24 x or 20 x or lower speed. 88 d. B with 1. 00 g-cm disk at 24 x or 20 x or lower speed. These measurement should be done using the drive mounted in the IBM system value of all 3 axis shall be measured and used for calculation of self vibration level as written in IBM specification. Spin down is allowed, but supplier should achieve the highest possible rotation speed in the given range n 외부가진 © IBM 작동중 외부가진은 30분동안 행해지며, IBM C-S 1 -9711 -002 standard에서 정해놓은, 특정한 값의 power spectral density(PSD)로 랜덤 가진을 행할 시 테이터 재생이 가능해야 한다. 순천향대학교 기계공학과

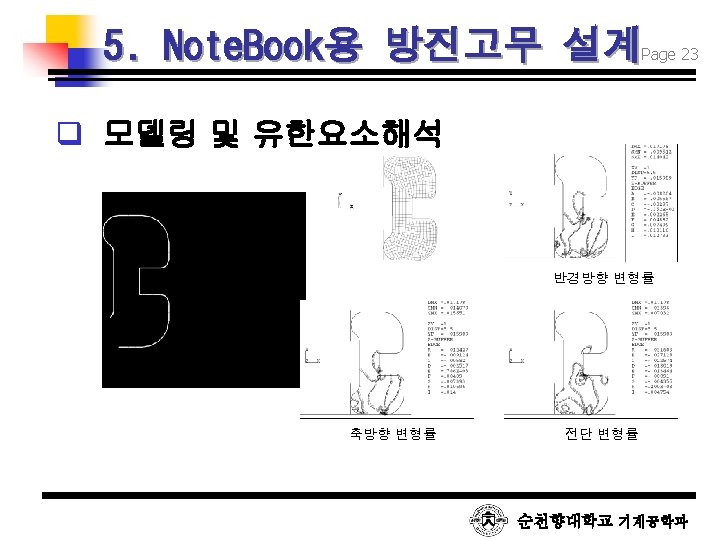

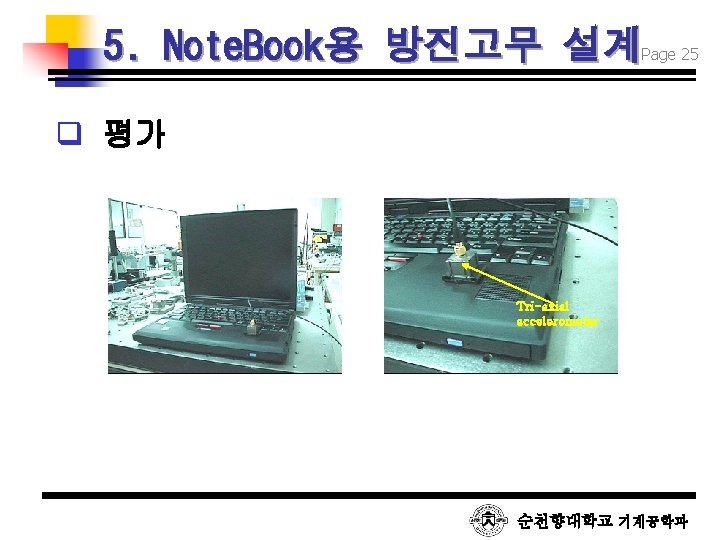

5. Note. Book용 방진고무 설계 Page 25 q 평가 Tri-axial accelerometer 순천향대학교 기계공학과

5. Note. Book용 방진고무 설계 Page 26 q 평가 LG DS-1, Set 3 Pilot 5 th, Firmware 1. 03 (with Yamauchi 30 Rubber) LG DS-1, Set 4 Pilot 5 th, Firmware 1. 03 (with Yamauchi 30 Rubber) Massunbalance IBM Spec. Value Inner race Outer race 0. 3 gcm 78. 59 d. B (76. 5 Hz) 83. 85 d. B (86 Hz) 79. 56 d. B (76. 5 Hz) 83. 6 d. B (86 Hz) 85 d. B (24 ) 0. 5 gcm 85 d. B (76. 5 Hz) 87. 5 d. B (86 Hz) 83. 93 Hz (76. 5 Hz) 87. 4 d. B (86 Hz) 88 d. B (20 ) 순천향대학교 기계공학과
