PARTIE I CONCEPTION DES RESEAUX DE DISTRIBUTION D’EAU POTABLE ET TERMINOLOGIE 2 ONEP

A- DEFINITIONS Le réseau d’eau potable est un Ensemble des circuits hydrauliques qui permettent de véhiculer l'eau potable depuis le réservoir jusqu'aux abonnés. Ce circuit peut comporter : n Réservoir(s) n Conduites de différents diamètres et natures n Accessoires et pièces spéciales (statiques ou dynamiques) : Vannes, Té; Coudes, Cônes de réduction, ventouses … etc n Branchements etc n Ouvrages annexes (regards, bouches à clé etc…) 3 ONEP

TYPE DES RESEAUX 1 - Réseau de distribution ramifié : Composé de conduites qui vont toujours en se divisant à partir du point d'alimentation sans jamais se refermer pour former une boucle. 4 ONEP

Avantage : - Linéaire réduit des canalisations, nombre moins important des équipements hydrauliques (avantage économique) - Minimisation des vannes à manœuvrer en cas de coupure Principal inconvénient : - Absence d'alimentation en retour - Risque de dégradation de la qualité d’eau (en cas de faibles consommations) 5 ONEP

2 - Réseau de distribution maillé : Composé de conduites suivant des contours fermés formant ainsi plusieurs mailles. 6 ONEP

Avantage : Souplesse en exploitation Inconvénient : Coût élevé 7 ONEP

3 - Réseau de distribution étagé : Conseillé dans le cas d'agglomération présentant des différences de dénivelée importantes Avantage : - Éviter les problèmes énormes posés par les fortes pressions - Assurer une pression de service acceptables Inconvénient : - Maintenance fréquente des équipements de sectionnement - Plusieurs points de mesures en cas d’alimentation à partir de plus d’un réservoir 8 ONEP

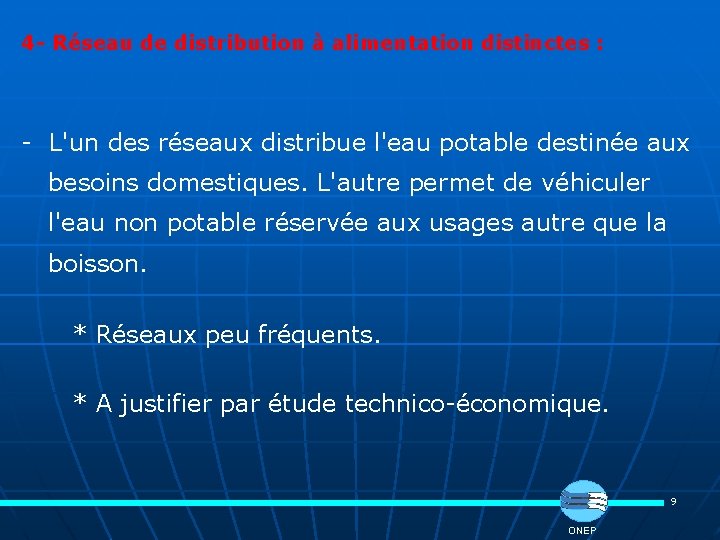

4 - Réseau de distribution à alimentation distinctes : - L'un des réseaux distribue l'eau potable destinée aux besoins domestiques. L'autre permet de véhiculer l'eau non potable réservée aux usages autre que la boisson. * Réseaux peu fréquents. * A justifier par étude technico-économique. 9 ONEP

Schéma Descriptif d’un système d’AEP Volume consommé facturé (abonnés) Volume mis en tête de distribution (distribution) Réservoir n tio uc d d a réseau Volume produit ressource Compteurs de gestion Compteurs de facturation (abonnés) 10 ONEP

PARTIE III Terminologie et valeurs 11 ONEP

ü Volume produit: Volume issu des ouvrages de production, acheminé vers un réservoir ou injecté directement dans le réseau de distribution. ü Volume distribué: Volume mis en tête du réseau à partir d’un ouvrage de distribution (réservoir) ou directement d’un ouvrage de production ü Volume comptabilisé : Somme des consommations relevées au niveau des appareils de comptage des clients au autres points de livraison. 12 ONEP

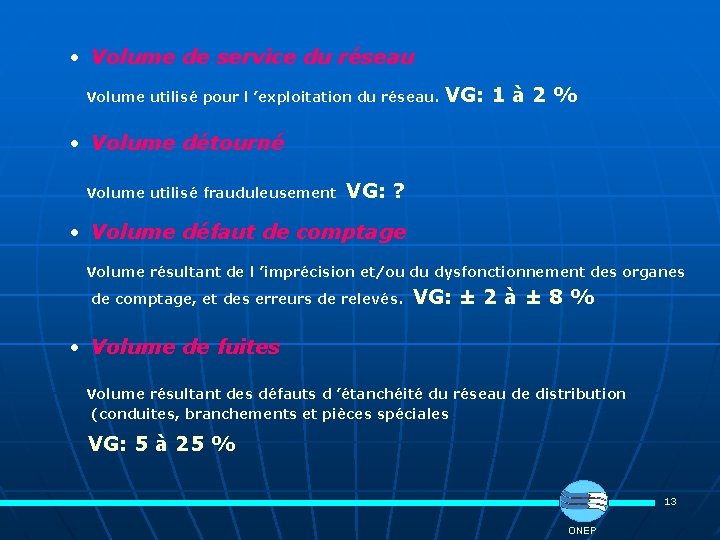

• Volume de service du réseau Volume utilisé pour l ’exploitation du réseau. VG: 1 à 2 % • Volume détourné Volume utilisé frauduleusement VG: ? • Volume défaut de comptage Volume résultant de l ’imprécision et/ou du dysfonctionnement des organes de comptage, et des erreurs de relevés. VG: ± 2 à ± 8 % • Volume de fuites Volume résultant des défauts d ’étanchéité du réseau de distribution (conduites, branchements et pièces spéciales VG: 5 à 25 % 13 ONEP

Volume des pertes en distribution: (Vdét)+(Vfuit)+(Vdéf. comp) n Volume utilisé (Vcomp)+(Vcons. ss. comp)+(Vserv. rés) +(Vdét)+(Vdéf. comp) n Volume facturé: Volume résultant de la facturation, qui peut être différent de (Vcomp) à cause des estimations, dégrèvements, etc. n 14 ONEP

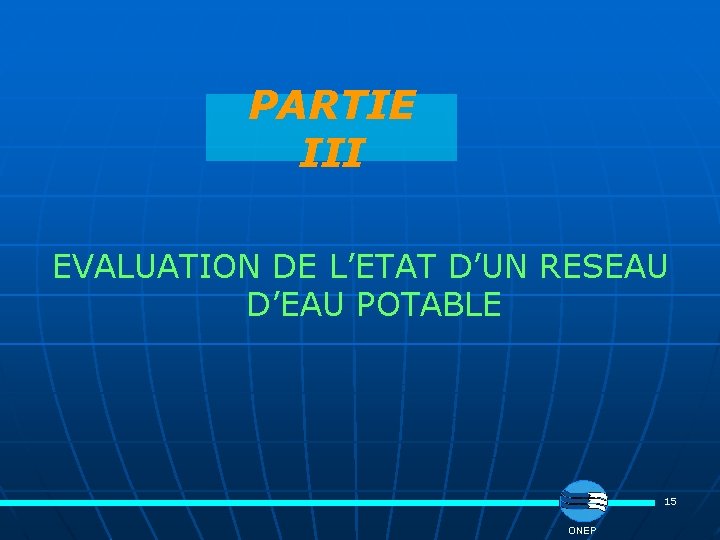

PARTIE III EVALUATION DE L’ETAT D’UN RESEAU D’EAU POTABLE 15 ONEP

Deux gammes de critères possibles pour évaluer l’état d’un réseau : • Satisfaction clientèle • Les indicateurs techniques (rendements ; indice de pertes etc… 16 ONEP

La Satisfaction Clientèle Quelques critères d ’appréciation: 1 - Continuité du service: n Y-a-t-il souvent interruption de la distribution ? (Enregistrement de déficit, pannes fréquentes) n Y-a-t-il souvent des baisses ou des variations de pression ? n Y-a-t-il des variations de débits ? 17 ONEP

Un réseau de distribution d ’eau potable sur le plan physique se caractérise essentiellement par la mesure en tous points de deux paramètres : üLe débit üLa pression Ces paramètres dépendent des conditions de mise en charge du réseau, de son profil altimétrique et de la demande résultant des consommations aux points de livraison Mesures 18 ONEP

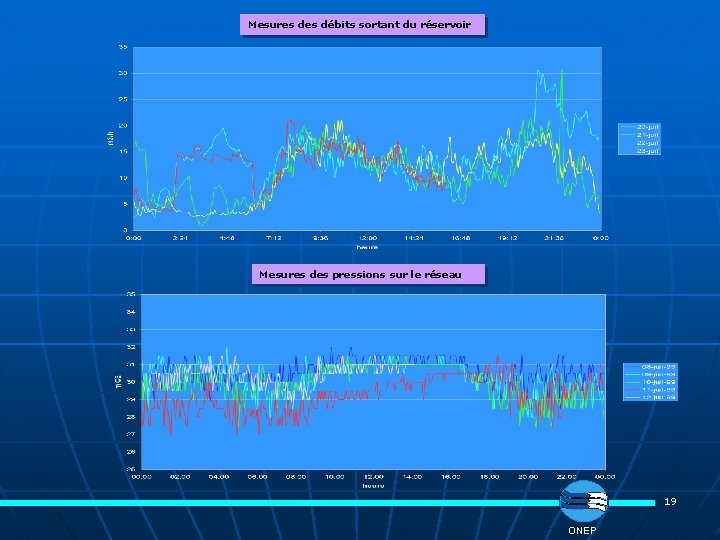

Mesures débits sortant du réservoir Mesures des pressions sur le réseau 19 ONEP

2 - Qualité de l ’eau distribuée: n L ’eau à-t-elle parfois mauvais goût ? (sondage ; réclamations d’abonnés etc…) n Arrive-t-il que l ’eau soit colorée ? (définir les causes principales) n Les analyses bactériologiques sont elles conformes ? (résultats des prélèvements effectués par le laboratoire tout en définissant l’origine éventuelle de la pollution) 20 ONEP

Les indicateurs techniques Un indicateur permet de: • mesurer et piloter un processus ou un système par rapport à un objectif. • Prendre des décisions et des actions correctives pour atteindre les objectifs et les améliorations tracés. Postulat: « si vous ne pouvez pas mesurer quelque chose, comment savez-vous que vous l ’avez amélioré » . 21 ONEP

Les indicateurs techniques A- Rendements Rendement technique d’un réseau Rt = 100 x (∑ V. comp) / Vm. e. d • • V. comp = volume comptabilisé en m 3 Vm. e. d = Volume mis en distribution en m 3 C ’est le rendement le plus simple à calculer, le plus utilisé aussi car c’est le seul qui ne comporte pas de chiffres estimés, par contre il ne rend compte que partiellement de l ’état du réseau. C ’est donc son évolution qui importe plus que sa valeur absolue. • VG en milieu urbain: 75 à 80 % • en semi-rural : 80 à 85 % • en rural : 85 à 90 % 22 ONEP

Production (adduction ) Distribution (réseau de distribution) Radd = P 2/P 1 Rrés = ∑ C/D Volume mis en tête de distribution Compteurs abonnés (distribution (D) Réservoir (P 2) n tio uc d d (C) a réseau (C) Volume produit ressource (P 1) (C) Compteurs de gestion Compteurs de facturation (abonnés) 23 ONEP

B- Indice linéaire de pertes 1 - Indice linéaire de pertes en distribution: ILP • • = V. P. D / L. R (m 3/J/Km) V. D. P = volume des pertes en distribution en m 3 L. R = Longueur du réseau hors branchements Cet indice est utilisé comme indicateur servant pour déterminer les zones les plus fuyardes dans un réseau, il donne aussi l’état physique d’un réseau. valeurs milieu urbain : 7 à 12 semi-rural : 3à 7 rural : 1à 3 2 - Indice linéaire de fuites: ILF ILF = (V. Ft) / L. R (m 3/J/Km) • V. Ft = volume des fuites en m 3 Cet indice est utilisé comme indicateur servant pour déterminer la répartition spatiale des fuites dans un réseau, 24 ONEP

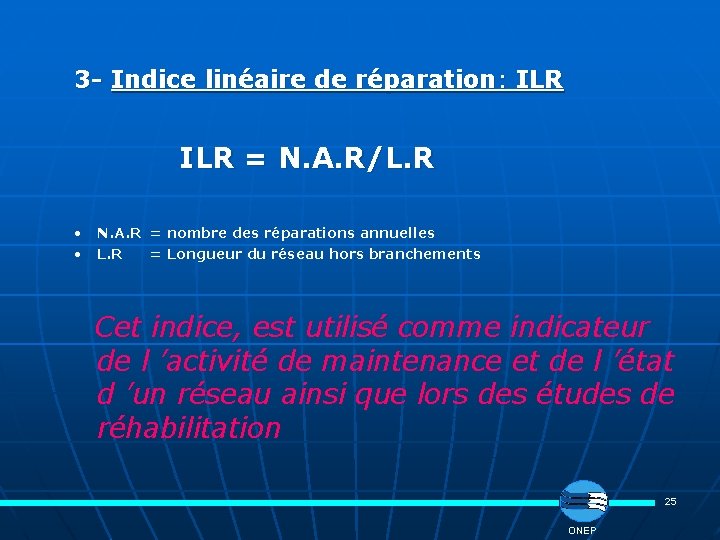

3 - Indice linéaire de réparation: ILR ILR = N. A. R/L. R • • N. A. R = nombre des réparations annuelles L. R = Longueur du réseau hors branchements Cet indice, est utilisé comme indicateur de l ’activité de maintenance et de l ’état d ’un réseau ainsi que lors des études de réhabilitation 25 ONEP

4 - Indice linéaire de consommation: ILC = V. comp / L. R • • V. comp = Volume comptabilisé L. R = Longueur du réseau hors branchements Cet indice peut être utile pour déterminer la nature d ’un Réseau (situation administrative) ILC < 10 : réseau rural 10 < ILC < 30 : semi-rural ILC > 30 : urbain 26 ONEP

PARTIE VI ANALYSE DES PERTES DANS UN RESEAU D’EAU POTABLE 27 ONEP

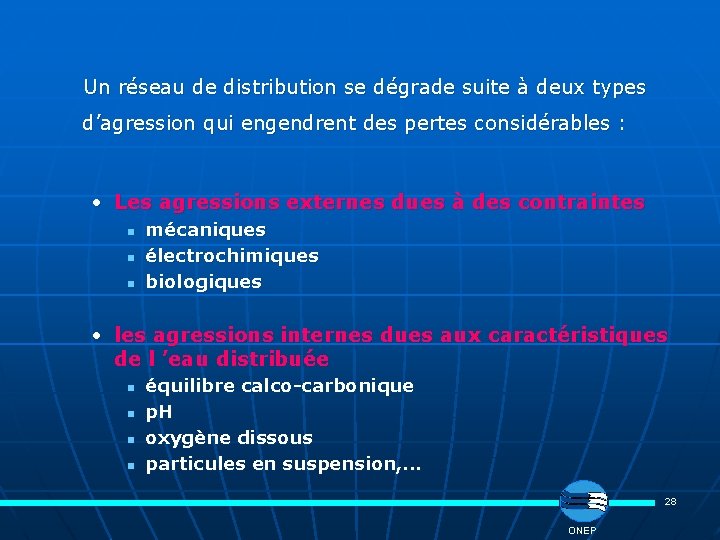

Un réseau de distribution se dégrade suite à deux types d’agression qui engendrent des pertes considérables : • Les agressions externes dues à des contraintes n n n mécaniques électrochimiques biologiques • les agressions internes dues aux caractéristiques de l ’eau distribuée n n équilibre calco-carbonique p. H oxygène dissous particules en suspension, . . . 28 ONEP

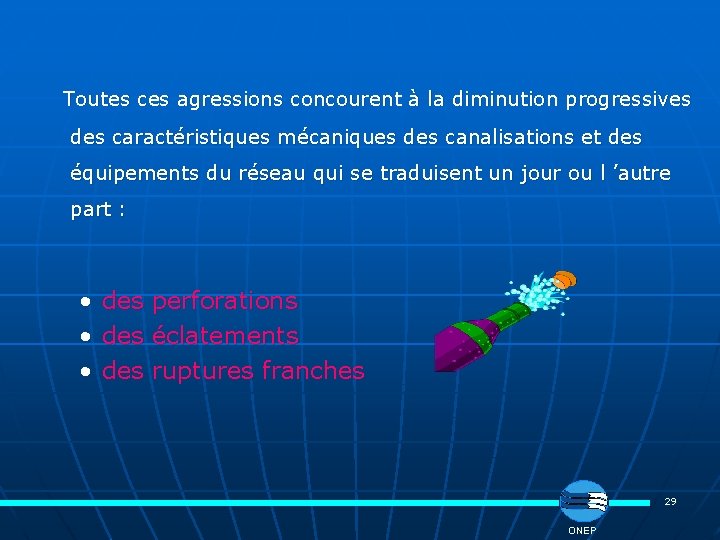

Toutes ces agressions concourent à la diminution progressives des caractéristiques mécaniques des canalisations et des équipements du réseau qui se traduisent un jour ou l ’autre part : • • • des perforations des éclatements des ruptures franches 29 ONEP

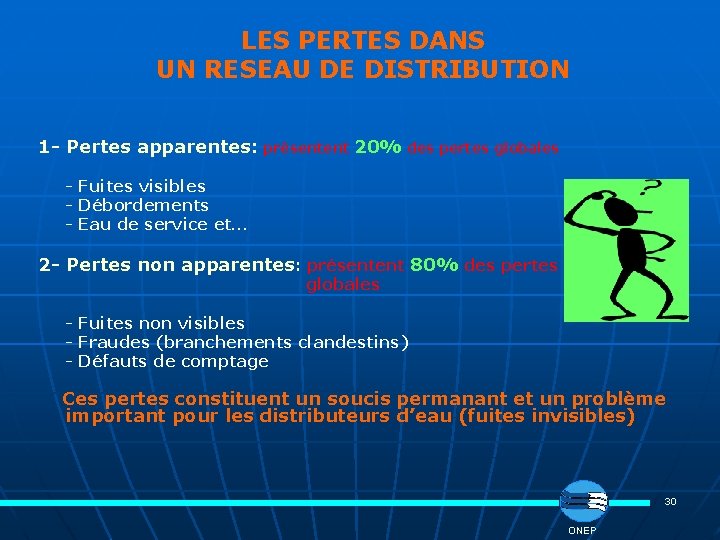

LES PERTES DANS UN RESEAU DE DISTRIBUTION 1 - Pertes apparentes: présentent 20% des pertes globales - Fuites visibles - Débordements - Eau de service et… 2 - Pertes non apparentes: présentent 80% des pertes globales - Fuites non visibles - Fraudes (branchements clandestins) - Défauts de comptage Ces pertes constituent un soucis permanant et un problème important pour les distributeurs d’eau (fuites invisibles) 30 ONEP

Principaux Facteurs générateurs de fuites dans un réseau d’eau potables Ils sont divers et d’importance variable selon les régions et les conditions d’exploitation, on peut citer les suivants : ► Mouvement du sol : Cas des sols instables tels que Zone alluvionnaire, en remblai argileuse etc…. ► Corrosion : Cas des équipements métalliques insuffisamment protégés , posés dans des sols acides, traversés par des nappes phréatiques ou siège des courants vagabonds ► Charges roulantes : Cas des conduites posés sous des voies de fortes densités de trafic routier ou soumises à des charges roulantes importantes. 31 ONEP

► Pression de service : Plus la pression de service est importante , plus les fuites peuvent apparaître sur les points fragiles du réseau ► Age des équipements (conduites): un réseau mal entretenu résiste moins aux divers agressions et est généralement le siège de nombreuses incidents, (fuites etc…. ) ► Température : Les basses températures sont généralement néfastes pour les conduites et autres équipements du réseau, mais ce sont surtout les variations rapides de température qui, en créant des véritables chocs thermiques peuvent provoquer des ruptures brutales. 32 ONEP

► Conditions de pose : le non respect des conditions de pose et travaux non conformes aux procédures et normes en vigueur sont les causes des pertes dans un réseau d’eau potable. ► Coups de bélier La variation brusque de la vitesse ou de la pression (fermeture ou ouverture brusque de vannes peut provoquer des coups de bélier qui sont à l’origine de fuites dans le réseau). 33 ONEP

CONSEQUENCES DES PERTES D’EAU La différence entre les volumes d’eau distribués et ceux comptabilisés fait ressortir l’importance des pertes d’eau qui résultent de plusieurs facteurs identifiables; ces pertes entraînent : • Une mauvaise rentabilité des investissements existants. • Des coûts d’exploitation anormalement élevés. • Une programmation avancée de nouveaux investissements. • La dégradation de la qualité de l’eau dans les réseaux présentant des fuites importantes Pertes réseau = V. Distribué - ∑ - VComp ∑ VComptabilisés : somme des volumes comptabilisés 34 ONEP

L’évaluation des pertes en eau dans un réseau de distribution s’articule essentiellement sur la généralisation et la mise en place d’un système de comptage efficace et fiable. 35 ONEP

COMBAT DU FRAUDE SUR LES COMPTEURS D’EAU La fraude au niveau des compteurs peut être due à l’initiative directe de l’abonné comme elle peut se faire avec la complicité des agents de réseau. n Comment détecter les pertes en eau dues aux fraudes? (constat) n Quels sont les artifices utilisés par les fraudeurs ? n Quelles sont les dispositions techniques et de contrôle a mettre en oeuvre pour les minimiser ? 36 ONEP

Comment détecter les Fraudes? n Recherche des piquages installés illégalement en amont du compteur (utilisation du matériel détecteur de métaux; sondage etc… n Tenue des classeurs de relevé d’index pour le contrôle périodique des branchements douteux. n Relèves inopinés afin d’intercepter toute manipulation des compteurs. n Autres (baguettes magiques, suivi de la consommation) 37 ONEP

Quelques Artifices utilisés par les fraudeurs n Inversement du sens d’écoulement du compteur; n Blocage du mécanisme du compteur. (fil d’attache, tige métallique, …. . etc) ; n Détérioration du mécanisme du compteur; n Immobilisation de l’aiguille de comptage à partir de la vitre du compteur; n Manipulation de l’index du totalisateur après destruction de la vitre du cadran; n Échauffement du corps pour déstabiliser le capteur (hélice ou disque rotatif) 38 ONEP

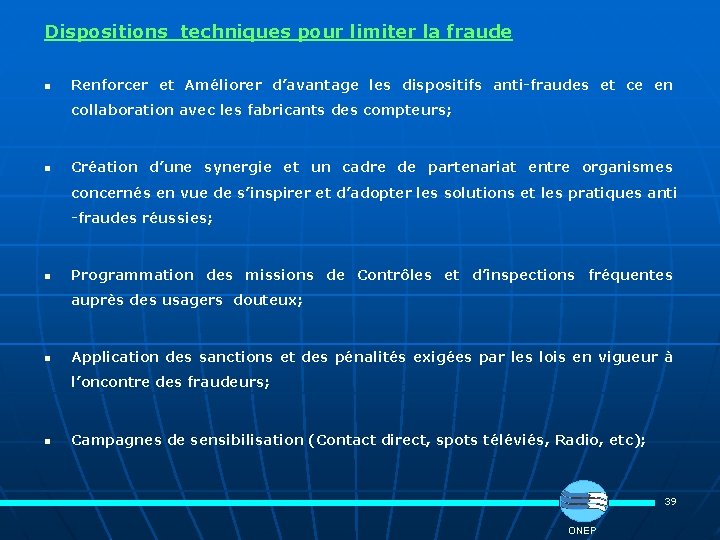

Dispositions techniques pour limiter la fraude n Renforcer et Améliorer d’avantage les dispositifs anti-fraudes et ce en collaboration avec les fabricants des compteurs; n Création d’une synergie et un cadre de partenariat entre organismes concernés en vue de s’inspirer et d’adopter les solutions et les pratiques anti -fraudes réussies; n Programmation des missions de Contrôles et d’inspections fréquentes auprès des usagers douteux; n Application des sanctions et des pénalités exigées par les lois en vigueur à l’oncontre des fraudeurs; n Campagnes de sensibilisation (Contact direct, spots téléviés, Radio, etc); 39 ONEP

PARTIE V PLAN D’ACTION POUR L’AMELIORATION DES PERFORMANCES D’UN RESEAU D’EAU POTABLE 40 ONEP

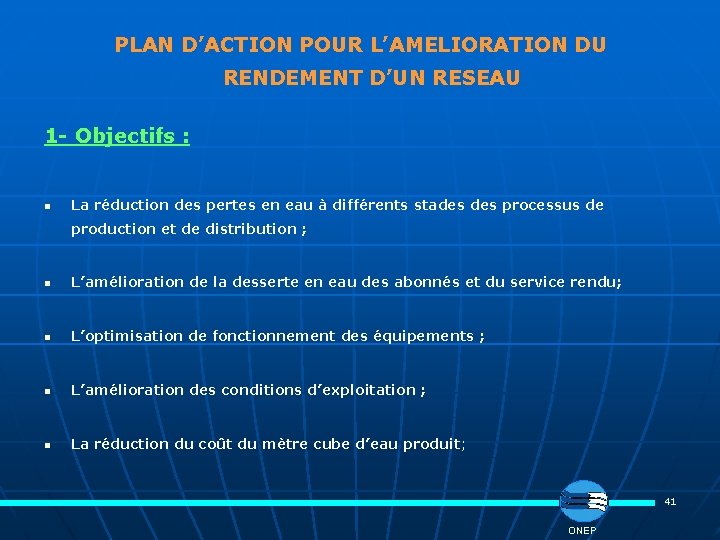

PLAN D’ACTION POUR L’AMELIORATION DU RENDEMENT D’UN RESEAU 1 - Objectifs : n La réduction des pertes en eau à différents stades processus de production et de distribution ; n L’amélioration de la desserte en eau des abonnés et du service rendu; n L’optimisation de fonctionnement des équipements ; n L’amélioration des conditions d’exploitation ; n La réduction du coût du mètre cube d’eau produit; 41 ONEP

2 - Descriptif d’un plan d’action Un plan d’action pour l’amélioration des performances des réseaux d’eau potable diffère d’un organisme à l’autre selon les objectifs fixés mais en général il doit viser les axes suivants: • Mise à jour des plans des réseaux • Examen de la fiabilité des informations et relevés • Suivi et contrôle des travaux (qualité et conformité + essais et réception ) • Analyse et généralisation du système de comptage • Étude de mise à niveau des réseaux • Luttes contre les différentes formes de pertes d’eau • Travaux d’entretien et de réhabilitation • Autres actions d’accompagnement 42 ONEP

Opérations Mise à jour des plans des réseaux Actions à entreprendre - Action de mise à jour permanente manuellement) - Acquisition d’outil informatique pour la mise à jour des plans (SIG) Fiabilité des indicateurs techniques d’exploitation - Vérification de la fiabilité des relevés de système de comptage - Macro-comptage - Vérification des conditions de pose. - Mise en place d’un programme annuel de contrôle et d’étalonnage des compteurs de gestion et de facturation - Calibrage - Remplacement systématique des compteurs bloqués - Renouvellement des compteurs âgés - Généralisation du système comptage - Choix du type et calibrage des compteurs - Amélioration de la fiabilité de mesure - Évaluation de l’impact de la dérive sur le rendement - Micro- comptage consommation par des missions inopinées. - Rotation des encaisseurs - Acquisition de nouvelles technologies efficaces télé relèves, traitement des données etc… 43 ONEP

Opérations Mise à niveau des réseaux Actions à entreprendre - Identification des causes de faiblesse du rendement - Études de réhabilitation des réseaux - Élaboration et réalisation des programmes d’entretien et de maintenance des équipements; - Travaux de réhabilitation - Mise en place des systèmes de télégestion - Étude sur l’amélioration des branchements (sources de pertes dan un réseau) Réduction des pertes d’eau - Lutte contre les branchements clandestins - Élaboration des procédures de recherche et de détection des fuites non apparentes; - Dotation des points de prélèvement d’eau de système de comptage avec définition des procédures pour l’estimation des eaux non comptabilisées Autres - Mise en place de système de régulation - Installation des réducteurs de pression selon besoin - Contrôle régulier des zones à fortes pressions - Sectorisation du réseau et installation des compteurs sectoriels 44 ONEP

PARTIE VI METHODOLOGIE DE RECHERCHE DE FUITES D’EAU DANS UN RESEAU ET TECHNIQUE DU COMPTAGE 45 ONEP

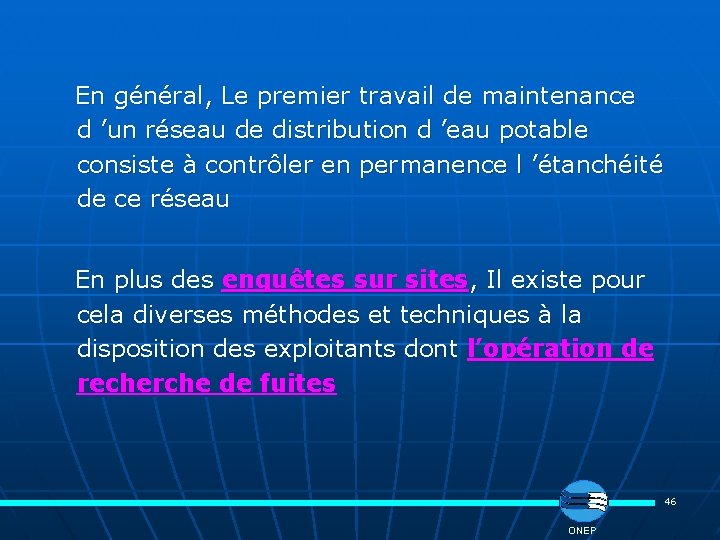

En général, Le premier travail de maintenance d ’un réseau de distribution d ’eau potable consiste à contrôler en permanence l ’étanchéité de ce réseau En plus des enquêtes sur sites, Il existe pour cela diverses méthodes et techniques à la disposition des exploitants dont l’opération de recherche de fuites 46 ONEP

GESTION D’UN RESEAU: RECHERCHE DES FUITES / Enquête préliminaire L’enquête préliminaire consiste à envoyer sur place une équipe des que l’anomalie a été signalée. Cette enquête préliminaire consiste à : n Visiter les lieux et préciser l’emplacement exact de l’infiltration ou fuite (repère sur terrain). n Vérifier les divers appareils de réseau proches de l’infiltration. n Faire des manœuvres sur le réseau, mesures des pressions au manomètre. n Faire éventuellement un test de présence de chlore dans l’eau. n Procéder à une écoute rapide sur les branchements ou autres points accessibles voisins à l’aide d’un amplificateur de bruit. L’expérience montre que dans 60% des cas, cette enquête préliminaire permet de définir le périmètre de la fuite 47 ONEP

Pour une garantie des résultats; La méthodologie de la recherche de fuites dans un réseau de distribution doit être adaptée à la structure du réseau, constituée des phases principales suivantes: - PHASE PRELIMINAIRE - PHASE INTERMEDIAIRE - PHASE FINALE - PHASE DE CONTROLE 48 ONEP

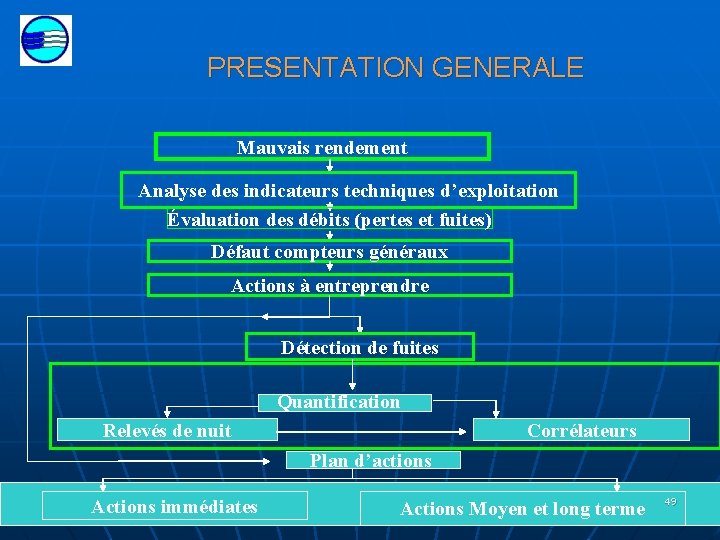

PRESENTATION GENERALE Mauvais rendement Analyse des indicateurs techniques d’exploitation Évaluation des débits (pertes et fuites) Défaut compteurs généraux Actions à entreprendre Détection de fuites Quantification Relevés de nuit Corrélateurs Pland’actions Plan Actions immédiates Actions Moyen et long terme 49

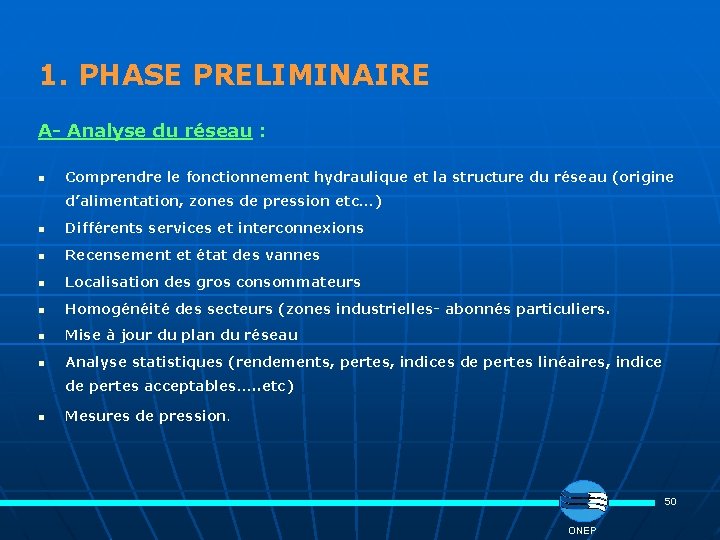

1. PHASE PRELIMINAIRE A- Analyse du réseau : n Comprendre le fonctionnement hydraulique et la structure du réseau (origine d’alimentation, zones de pression etc…) n Différents services et interconnexions n Recensement et état des vannes n Localisation des gros consommateurs n Homogénéité des secteurs (zones industrielles- abonnés particuliers. n Mise à jour du plan du réseau n Analyse statistiques (rendements, pertes, indices de pertes linéaires, indice de pertes acceptables…. . etc) n Mesures de pression. 50 ONEP

B. Schématisation du réseau schéma planimétrique ou ne sera mentionné que certaines informations essentielles : n Les points d’alimentation du réseau (réservoirs) n Les canalisations (diamètres et natures des matériaux) n Les vannes qui seront retenues pour la sectorisation n Les points de mesures n Les vannes de contrôle ( les préciser) n La situation des gros consommateurs 51 ONEP

C- Découpage du réseau en secteurs : n Respecter l’homogénéité des secteurs ( zone industrielle, zone à abonnés particuliers……. . etc n Alimenter les secteurs par les gros diamètres n Définition des Points de mesure sectoriel pour l’implantation des appareils de mesures (compteur, débitmètres; analyseurs de débits) n Vérification de l’état de fonctionnement et d’étanchéité des vannes de séparation et de contrôle des secteurs n Définition du linéaire de chaque secteur 52 ONEP

Gros consommateur Secteur I 3 Réservoir 1 Compteur général distribution 2 Secteur II 4 7 6 Secteur III 5 8 Secteur VI Vanne sectionnement Vanne de contrôle / (point de mesure sectoriel 53 ONEP

2. PHASE INTERMEDIAIRE La phase intermédiaire consiste à réaliser les différents travaux dégagés lors de la phase préliminaire et qui sont nécessaires à la suite de l’opération (phase finale). Les travaux peuvent concerner : n Installation ou Changement des vannes défectueuses et qui sont nécessaires à la sectorisation n Travaux d’installation des appareils de mesure sectoriels (compteur , débitmètre etc… n Autres travaux 54 ONEP

3 - PHASE FINALE (phase de mesure) A- Mesures débits de nuits : Documents à préparer : • Tableaux de mesure et programme de fermeture des vannes • Liste des gros consommateurs par secteur (les avertir de la coupure si non relever leurs consommations durant la durée réservée à la mesure) Moyens humains et Matériel : • Main d’œuvre chargée de manœuvrer les vannes de sectionnement et de contrôle des secteurs • Outillage (clé à béquille, piles torches, etc…. ) • Moyens de communication (radio ou autre) • Système de mesure (compteur, débitmètre etc…) 55 ONEP

Document relatif à la vérification des vannes de sectionnement et de contrôle secteur Vannes sectionnement N° Diam repérage Vannes de contrôle Étanchéité N° Diam repérage observations Étanchéité Document relatif au programme de fermeture des vannes de contrôle Centre - Ville : …………… Date : …………… Agent responsable : ……………… secteur Vannes de contrôle N° Diam Etat (O/F Fermeture début fin observations Temps de fermeture Document relatif au programme de mesures débits de nuit Centre –Ville : …………………. . Date: ……………… Point de mesure: ………………. secteur Temps Index compteur Différence index Débit moyen Observations 56 ONEP

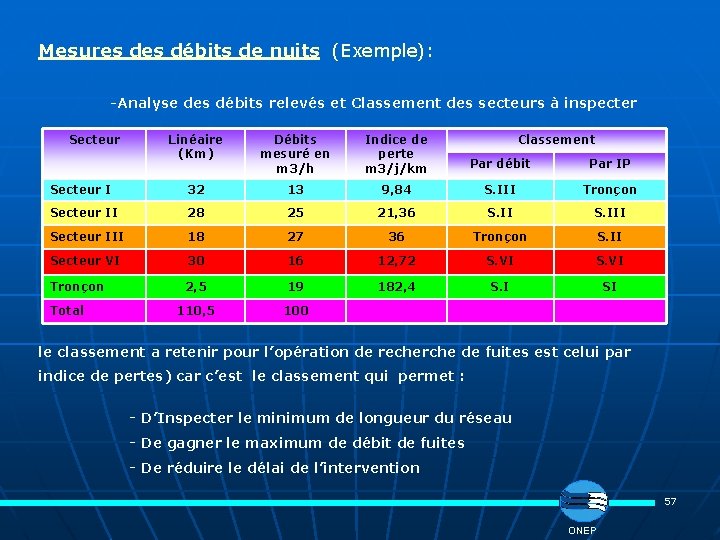

Mesures débits de nuits (Exemple): -Analyse des débits relevés et Classement des secteurs à inspecter Secteur Linéaire (Km) Débits mesuré en m 3/h Indice de perte m 3/j/km Par débit Par IP Secteur I 32 13 9, 84 S. III Tronçon Secteur II 28 25 21, 36 S. III Secteur III 18 27 36 Tronçon S. II Secteur VI 30 16 12, 72 S. VI Tronçon 2, 5 19 182, 4 S. I SI 110, 5 100 Total Classement le classement a retenir pour l’opération de recherche de fuites est celui par indice de pertes) car c’est le classement qui permet : - D’Inspecter le minimum de longueur du réseau - De gagner le maximum de débit de fuites - De réduire le délai de l’intervention 57 ONEP

Détection et réparation des fuites : l Détecter les fuites par le matériel de localisation des fuites. l Dresser une liste des fuies détectées avec Marquage sur le schéma réduit du réseau. l Procéder à la réparation des fuites détectées avec la constitution d’un document descriptif sur les fuites réparées faisant ressortir certaines informations (parties endommagées, causes probables, pièces de rechange utilisées, main d’oeuvre etc…. l Reprendre des essais de recherche au niveau des tronçons ayant fait l’objet de réparation (car une fuite peut cacher une autre) 58 ONEP

Appareils de recherche de fuites 1 - Amplificateurs mécaniques et électroniques Les appareils fréquemment utilisés sont de deux types : mécanique et électronique. Ø Les appareils mécaniques, de conception simple , utilisés généralement pour des écoutes directes sur réseau, ils donnent généralement satisfaction du fait de leur simplicité et de leur robustesse. Le niveau d’amplification est légèrement réglable et il n’y a aucun dispositif de filtrage. Le plus répandu de ces appareils est l’Hydrosol. Il amplifie environ 200 fois les sons captés. 59 ONEP

Ø Les appareils électroniques comportent un capteur de type piézoélectrique, un amplificateur réglable, un filtre de fréquence, un casque d’écoute et un dispositif visuel indiquant l’intensité du bruit capté. Toutefois, les dispositifs de filtrage sont très limités et le contrôle visuel peu efficace. L’avantage sur les appareils mécaniques réside dans la visualisation et la protection contre certains bruits parasites. 60 ONEP

2 - Corrélateur acoustique Depuis quelques années une nouvelle technique de recherche de fuites a fait son apparition en Europe : la corrélation acoustique. EQUIPEMENTS DE BASE D’UN CORRELATEUR ACCOUSTIQUE • Une unité centrale • Des amplificateurs de signal • Capteurs de bruit de la fuite (type de capteur a choisir selon la nature des matériaux des conduites accéléromètres pour les conduites métalliques et amiante ciment et les hydrophones pour les conduites en plastique) • Système de liaison avec l’unité centrale ( liaison hertzienne, liaison câble) • Chargeur de batterie • Casque d’écoute • Paire d’antenne 61 ONEP

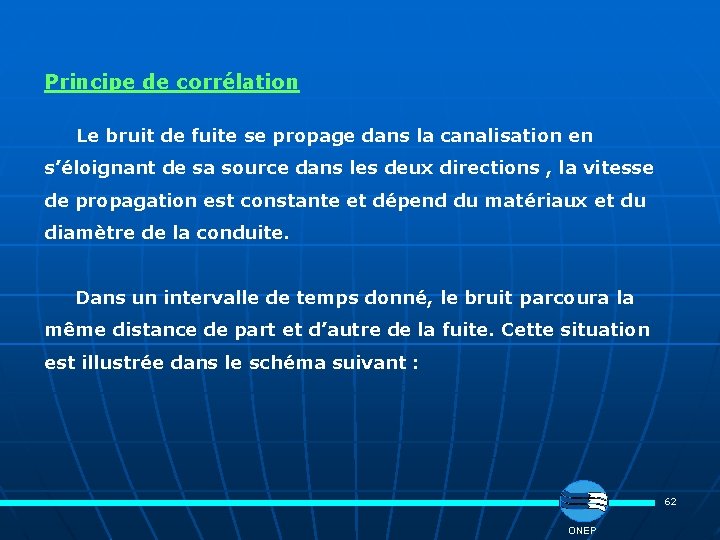

Principe de corrélation Le bruit de fuite se propage dans la canalisation en s’éloignant de sa source dans les deux directions , la vitesse de propagation est constante et dépend du matériaux et du diamètre de la conduite. Dans un intervalle de temps donné, le bruit parcoura la même distance de part et d’autre de la fuite. Cette situation est illustrée dans le schéma suivant : 62 ONEP

R B c L L d=Vx. Td D D = Distance entre les deux points d’écoute L = la distance de la fuite au point B d = la distance entre le point C et le point d’écoute R D= L + L+ d donc D= 2 x. L + d Si V est la vitesse de propagation du bruit, et Td le temps mis par le bruit pour atteindre R D = 2 L + (Td x V) soit L = D – (Td x. V) 2 63 ONEP

En théorie, le bruit d’une fuite peut se propager sur des grandes distances, mais en pratique, il est amorti durant son trajet dans les canalisations. De ce fait, l’atténuation est d’autant plus grande que la distance depuis la fuite augmente Aussi, L’atténuation varie généralement selon la nature des matériaux comme l’indique le tableau ci après Acier Peu d’atténuation Fer Cuivre Béton Plomb Amiante ciment PVC Polyéthylène haute densité Polyéthylène basse densité Grande atténuation 64 ONEP

Caractéristique d’un bruit de fuite n Le bruit de fuite est « aléatoire » , c’est à dire que, si on le représente par une fonction F (t) et F (t + T ) pour toutes valeurs de T, ne présentent entre elles aucune ressemblance. n La propagation du bruit de fuite dans la conduite se fait à vitesse égale de part et d’autre de son origine (à condition que la conduite soit homogène en matériau et diamètre). Ce mode de propagation résulte d’une interaction entre l’eau et la conduite. n Le bruit de fuite est permanent, alors que la plupart des bruits environnants sont transitoires, et ainsi malgré une puissance instante importante, peuvent être discriminés par un traitement sur une période longue de l’ordre de 10 secondes ou plus. 65 ONEP

La localisation des fuites PC Traitement du signal Capteurs à placer sur une tête de vanne 66

La localisation des fuites Oreilles électroniques: principe de traitement du signal • Bruit de fuite • forte intensité • spectre étroit • Bruit de fond • faible intensité • spectre large Niveau en d. B 67

La pré localisation des fuites Oreilles électroniques: principe de traitement du signal 18 16 34 16 29 26 14 35 11 29 30 18 Position de la fuite 68

EVALUATION DE L’OPERATION APRES REPARATION DES FUITES DETECTEES Une fois les fuites réparées, une contre mesure de débit de nuit doit être réalisée dans le même jour calendaire et la même période nocturne ou la première mesure a été effectuée et ce en vu d’évaluer le débit de fuite qui a été récupéré Débit Avant intervention (m 3/h Après intervention Gain (M 3/h) Temps (h) Consommations nocturnes 69

STATISTIQUES DES FUITES D’après les statistiques de l’office : n 90% des fuites sont localisées au niveau des branchements dont : • 50% des fuites sont localisée au niveau des robinets de prise en charge. • 30% des fuites au niveau des tuyaux en PE. • 10% des fuites au niveau des colliers de prise en charge. • 10% des fuites au niveau des raccords des compteurs, des raccords en PE à serrage rapide, coude en PE…. . etc. § § 2% des fuites au niveau des conduites 8% des fuites au niveau des pièces spéciales des réseaux 70

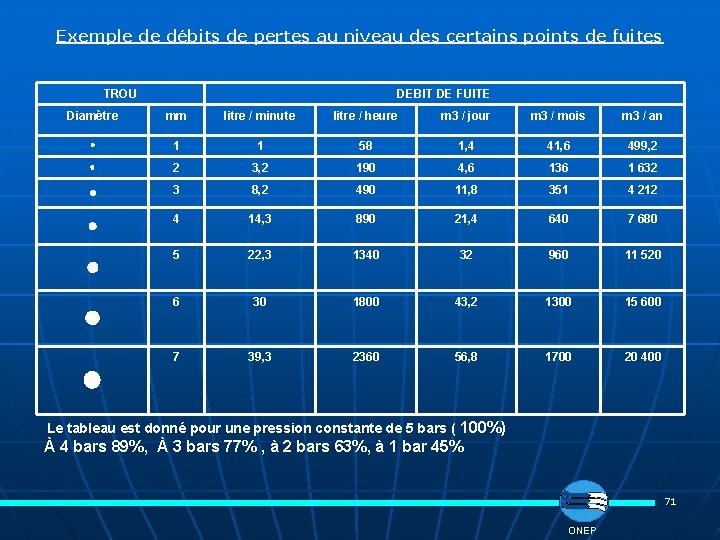

Exemple de débits de pertes au niveau des certains points de fuites TROU DEBIT DE FUITE Diamètre mm litre / minute litre / heure m 3 / jour m 3 / mois m 3 / an 1 1 58 1, 4 41, 6 499, 2 2 3, 2 190 4, 6 136 1 632 3 8, 2 490 11, 8 351 4 212 4 14, 3 890 21, 4 640 7 680 5 22, 3 1340 32 960 11 520 6 30 1800 43, 2 1300 15 600 7 39, 3 2360 56, 8 1700 20 400 Le tableau est donné pour une pression constante de 5 bars ( 100%) À 4 bars 89%, À 3 bars 77% , à 2 bars 63%, à 1 bar 45% 71 ONEP
