1 Nowoczesne narzdzia rejestracji wielkoci fizycznych Zasada dziaania

1 Nowoczesne narzędzia rejestracji wielkości fizycznych.

Zasada działania 2 DO „KOMPUTERA” Mamy 21. wiek: większość przetworników można kupić jako gotowe do połączenia z mikrokontrolerem układy scalone - większość jest mała i tania

Typowe rodzaje czujników • Oporowe • Pojemnościowe • Indukcyjne • Napięciowe (efekt piezoelektryczny, p. H-metry, zjawisko termoelektryczne) • „Inne” – np. biosensory, czujniki chemiczne. . . 3

Czujniki oporowe Mostek oporowy 4

Magnetorezystor Liczniki energii - wbudowane w przewody 5

Tensometr 6

Piezorezystancyjne czujniki ciśnienia 7

Piezorezystancyjne czujniki ciśnienia 8

Czujniki pojemnościowe i indukcyjne 9

Nowoczesne czujniki Miniaturyzacja Elektronika Mechanika System Miniaturyzacja Optyka Elektronika Mechanika System układy optyczne układy elektroniczne optoelektronika MOEMS układy optomechaniczne Micro. Electro. Mechanical Systems Micro. Opto. Electro. Mechanical Systems MEMS układy mechaniczne 10

11

12

Akcelerometry 13 Urządzenie którego zadaniem jest pomiar statycznego przyspieszenia grawitacyjnego pozwalającego wyznaczyć kąt odchylenia obiektu od pionu, jak również pomiar przyspieszenia dynamicznego na skutek ruchu, uderzenia, wstrząsów lub wibracji.

Kondensator grzebieniowy Rodzaj kondensatora, w którym następuje zmiana pojemności poprzez przemieszczenie masy pod wpływem działania na niego sił. 14

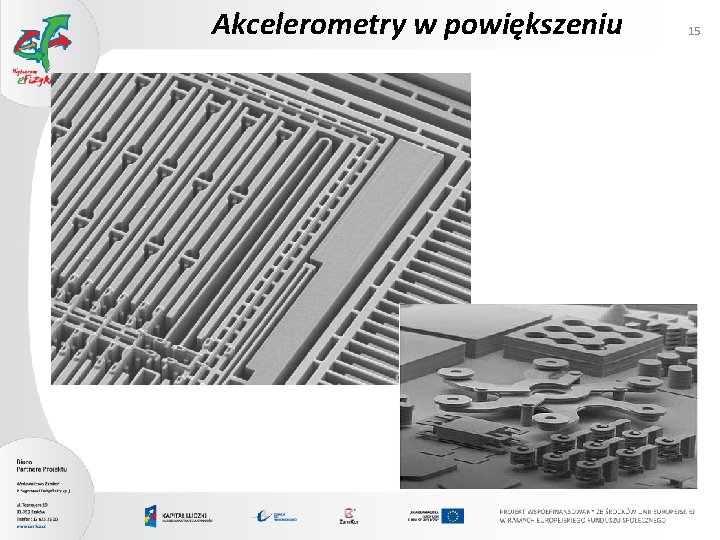

Akcelerometry w powiększeniu 15

Żyroskopy Żyroskop jest to urządzenie służące do pomiaru lub utrzymywania położenia kątowego. Żyroskop został wynaleziony przez J. Foucaulta, chociaż wcześniej od niego pisał o podobnym urządzeniu Johann Bohnenberger. 16

Żyroskop z wirującą masą 17

Żyroskop wykorzystujący siłę Coriolisa 18

19

20

21

22

23

24

Wirtualny przyrząd pomiarowy 25

26
