1 Modelo Integrado de Producción Yacimiento Ramos Jornadas Técnicas IAPG – Mayo 2008

2 Temario Ø Introducción al Yacimiento Ramos. Ø Características y Modelado de los Reservorios. Ø Modelos de Pozos, IPR/VLP. Ø Sistema de Captación. Ø Resultados obtenidos y nuevos desafíos.

3 Ø Introducción al Yacimiento Ramos. Información General. Ø Cuenca Devónica del Noroeste, Pcia. de Salta. Ø Produce Gas y Condensado, fm. Huamampampa, Icla y Santa Rosa. Ø Acumalada de Gas 55. 7 109 m 3 y 6. 1 106 m 3 de condensado. Ø 14 pozos perforados, 12 en producción. Ø Producción optimizada con compresión remota. Ø 2 Plantas Compresoras, 38. 475 BHP instalados.

4 Ø Introducción al Yacimiento. Ø Ubicación Geográfica y Estructural

5 Ø Características y Modelo de los Reservorios. Ø Tres formaciones, fm. Huamampampa (95% de OGIIP ), Icla y Santa Rosa. Ø Modelo de Tanque con Balance de Materiales, (P/z vs Gp). Ø Tres Tanques para Huamampampa. Dos tanques para Icla y Santa Rosa. Ø Diferentes PVT. Modelo composicional. Ø Fácil vinculación a los modelos de pozo. Ø Menor tiempo de simulación. Ø Limitaciones.

6 Ø Características y Modelo de los Reservorios. Ø Tres TK para Huamampampa conectados con una transmisibilidad. ØLa energía la aporta la expansión del gas. Acuífero solo para el TK de CHN.

7 ØModelo de los Reservorios.

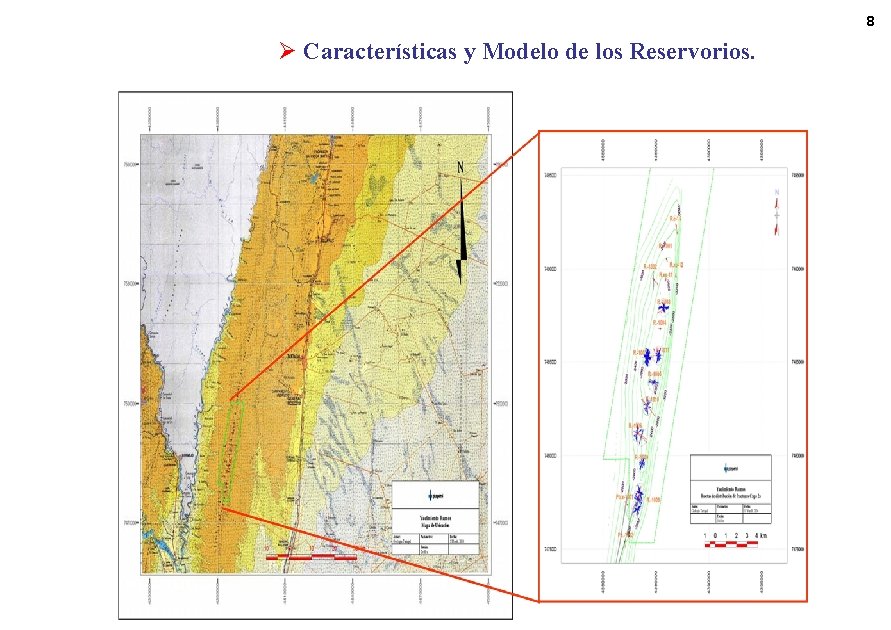

8 Ø Características y Modelo de los Reservorios.

9 Ø Modelos de Pozos, IPR Ø Ensayos de pozo para los modelos.

10 Ø Modelos de Pozos, IPR/VLP Ø Se obtuvieron las VLP, para cada instalación de pozo. Ø Datos de campo, GDP y controles de producción. Ø Para el Matching se tomó como variable de ajuste el Skin. Ø Se generaron las familias de VLP para diferentes Q, Pbp, WGR y GOR.

11 Ø Sistema de Captación

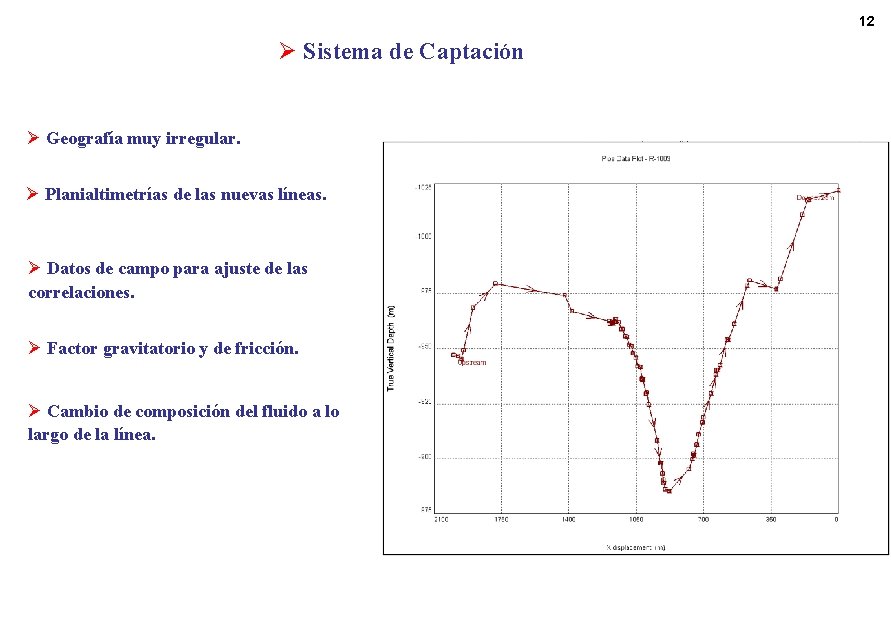

12 Ø Sistema de Captación Ø Geografía muy irregular. Ø Planialtimetrías de las nuevas líneas. Ø Datos de campo para ajuste de las correlaciones. Ø Factor gravitatorio y de fricción. Ø Cambio de composición del fluido a lo largo de la línea.

13 Ø Resultados Obtenidos

14 Ø Resultados Obtenidos

15 Modelo Integrado de Producción Contribuciones Técnicas Ø La herramienta integra el modelo de reservorio, la performance de los pozos y el sistema de captación. Ø Facilita el entendimiento del sistema productivo y la toma de decisiones en los distintos proyectos. Ø Permite modelar cada idea potencial y evaluar como influyen las mismas sobre los distintos componentes del sistema, a fin de mejorar el manejo del yacimiento. Ø Permite estudiar la factibilidad de intervenciones necesarias para mantener los pozos en producción por mas tiempo. Ø Genera un plan de mejoras a largo plazo (incorporación de HP, cambios de tubing, sartas de velocidad, etc. ).

16 Modelo Integrado de Producción Contribuciones Económicas Ø Maximiza la recuperación final del campo a partir de la optimización de los recursos disponibles. Ø Ahorro de inversiones en instalaciones de superficie facilitando el dimensionamiento adecuado, que permiten maximizar los flujos de caja. Ø Disminuye costos operativos en alquiler de compresores planificando la desinstalación de potencia, acorde a la declinación del campo.

17 Muchas gracias por su atención !
