1 Microwave Antenna Theory And Design 2013 1

1 Microwave Antenna Theory And Design 2013. 1. 23 전자파 연구실

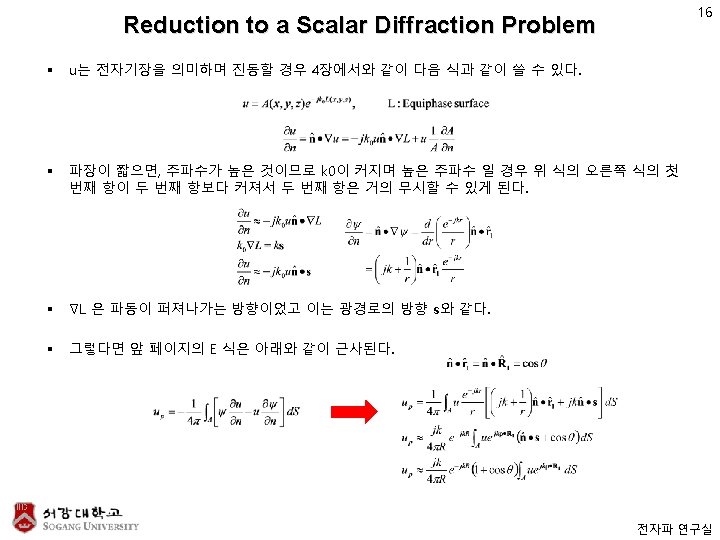

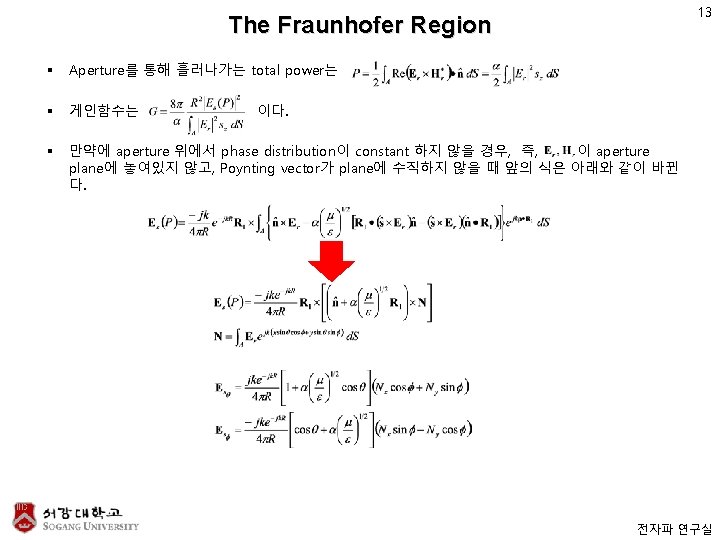

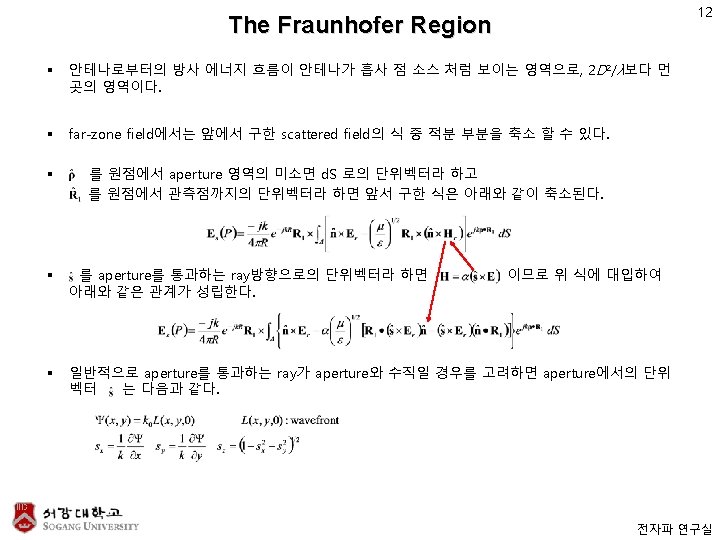

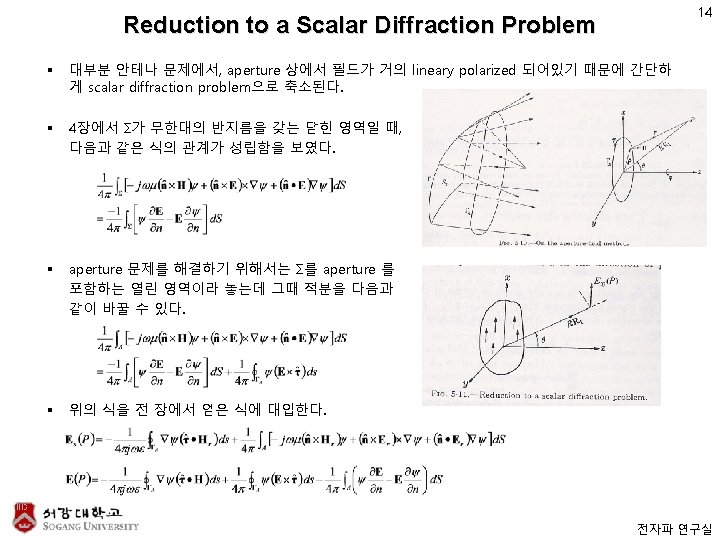

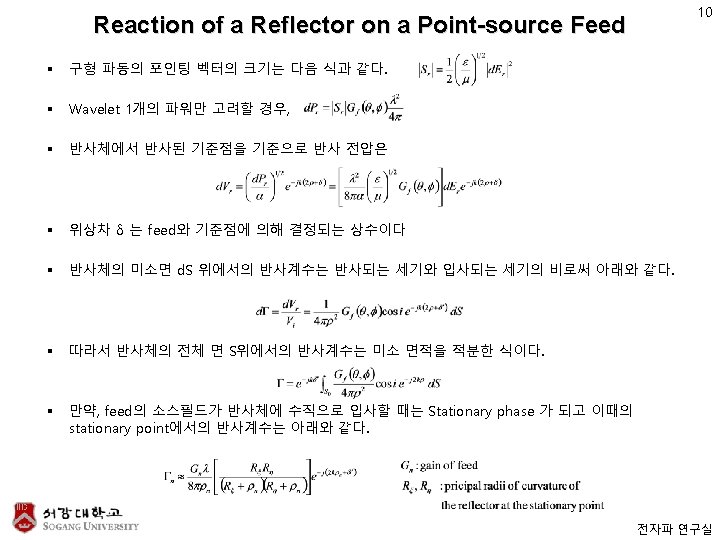

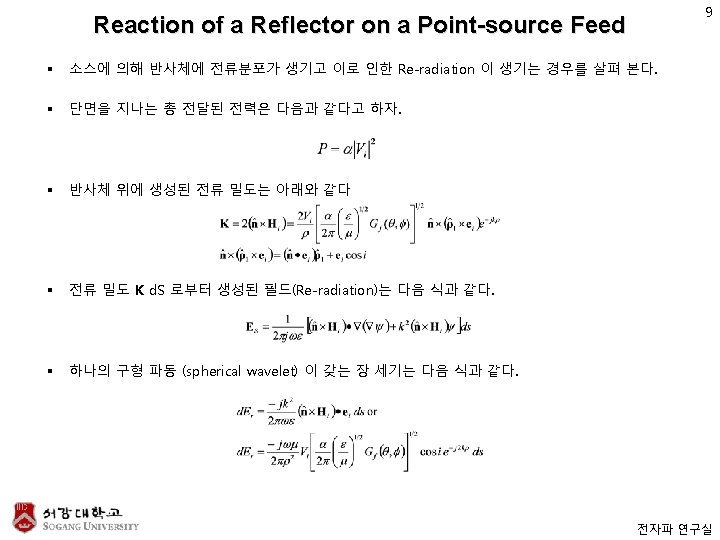

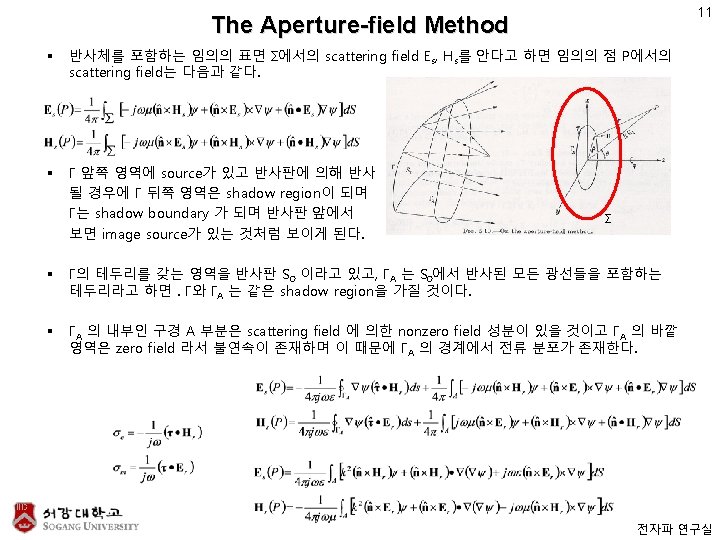

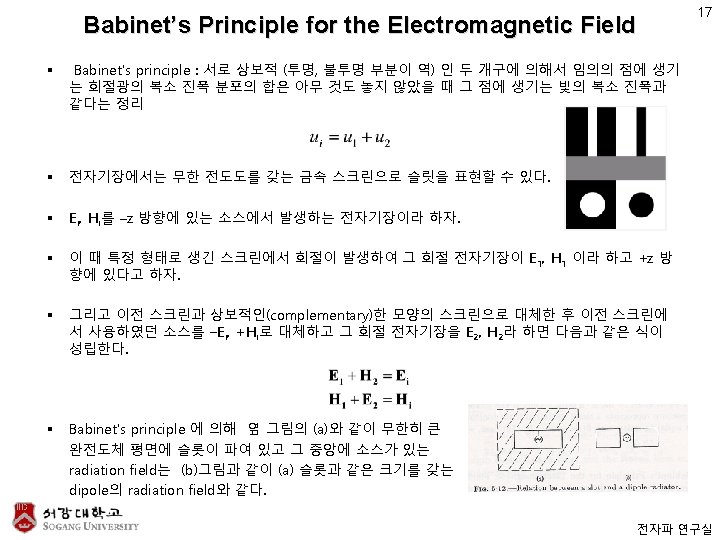

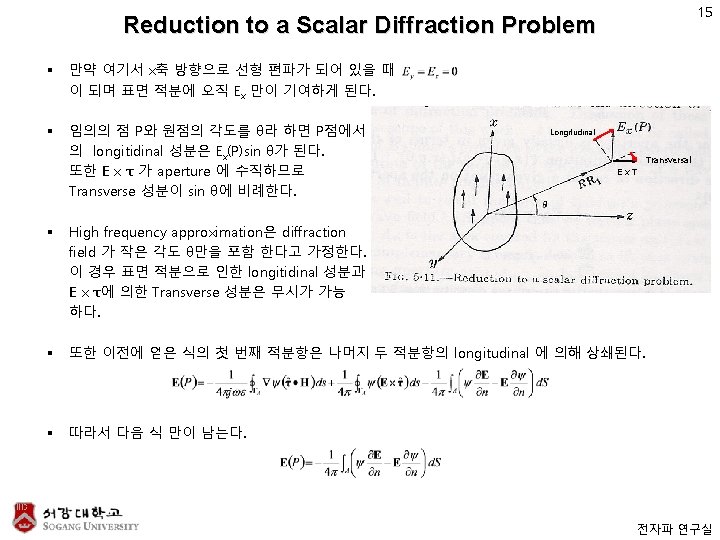

목차 • • 2 5. 9. Application to Point-source and Line-source Feeds 5. 10 Reaction of a Reflector on a Point source Feeds 5. 11 The Aperture-field Method 5. 12 The Fraunhofer Region 5. 13 General Considerations on the Approximate Methods 5. 14 Reduction to a Scalar Diffraction Problem 5. 15 Babinet’s Principle for the Electromagnetic Field 전자파 연구실

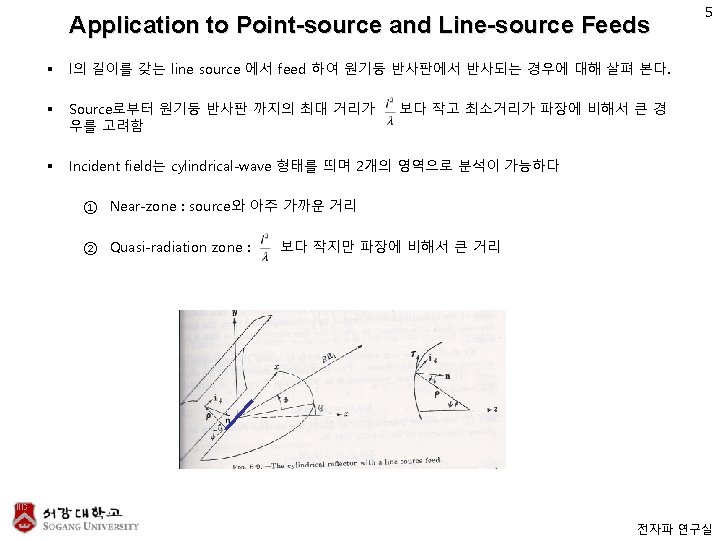

Application to Point-source and Line-source Feeds § Radiation-zone field 는 아래와 같다. § 필드의 polarization이 wavefront 상에서 uniform 한 경우만 고려할 경우 6 ① E field가 x축에 평행한 경우(longitudinal polarization) ② E field가 x축에 수직인 경우(transverse polarization) § P 가 source에 의한 total radiated power 일때 , x=constant , x+dx = constant 인 어떤 평면 사 이의 cylindrical wave field total power 는 § § § 이고 방향으로의 radian당 power는 게인함수 G 는 를 만족하며 intensity distribution 를 의미하는 F(x)는 x축 방향으로 를 만족한다. 전자파 연구실

Application to Point-source and Line-source Feeds § 전자기장의 amplitude § Current density 의 polarization을 아래와 같이 두가지로 나누면 ① 7 는 아래와 같이 정리된다. Longitudinal polarization ② Transverse polarization 전자파 연구실

Application to Point-source and Line-source Feeds § Longitudinally polarized source의 경우, scattered field는 아래와 같다. § transversely polarized source의 경우, scattered field는 아래와 같다. § 직각좌표계에서 구형좌표계로 다음과 같이 식을 바꿀 수 있다. 8 전자파 연구실
