1 Medir Fundamentos da Metrologia Cientfica e Industrial

1 Medir Fundamentos da Metrologia Científica e Industrial www. labmetro. ufsc. br/livro. FMCI

Medições no dia-a-dia Potência da lâmpada Tempo de cozimento Volume de leite Velocidade do automóvel Dimensões das peças Horário do despertador Volume de combustível Pressão dos pneus Rotação do motor Comprimento da calça Temperatura da geladeira Consumo de energia Tamanho do peixe Quantidade de arroz Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 2/30)

Importância de medir "O conhecimento amplo e satisfatório sobre um processo ou fenômeno somente existirá quando for possível medi-lo e expressá-lo através de números". Lord Kelvin, 1883 Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 3/30)

Exemplo de medição 1 mensurando indicação 2, 4 unidades unidade 0 1 2 3 4 instrumento de medição Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 4/30)

Exemplo de medição 2 tensão do gerador: 5, 305 V constante do sistema de medição: 15, 080 (km/h)/V velocidade: 5, 305 V. 15, 080 (km/h)/V = 80, 0 km/h Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 5/30)

1. 2 O que é medir? www. labmetro. ufsc. br/livro. FMCI

O que é medir? Medir é o procedimento experimental através do qual o valor momentâneo de uma grandeza física (mensurando) é determinado como um múltiplo e/ou uma fração de uma unidade, estabelecida por um padrão, e reconhecida internacionalmente. Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 7/30)

Algumas definições n n n Mensurando é o objeto da medição. É a grandeza específica submetida a medição. Indicação é o valor de uma grandeza fornecido por um sistema de medição. Indicação direta é o número mostrado pelo sistema de medição. A indicação direta pode ou não ser apresentada na unidade do mensurando. Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 8/30)

mensurando tensão do gerador: 5, 305 V indicação direta constante do sistema de medição: 15, 080 (km/h)/V velocidade: 5, 305 V. 15, 080 (km/h)/V = 80, 0 km/h indicação Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 9/30)

1. 3 Medir para que? www. labmetro. ufsc. br/livro. FMCI

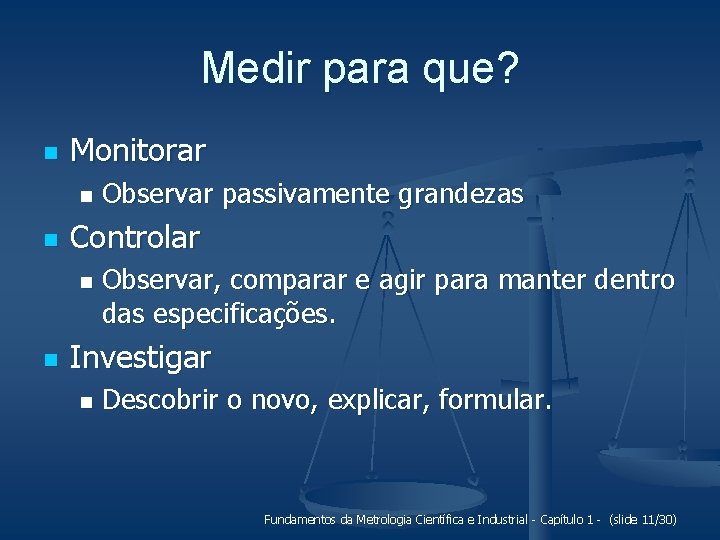

Medir para que? n Monitorar n n Controlar n n Observar passivamente grandezas Observar, comparar e agir para manter dentro das especificações. Investigar n Descobrir o novo, explicar, formular. Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 11/30)

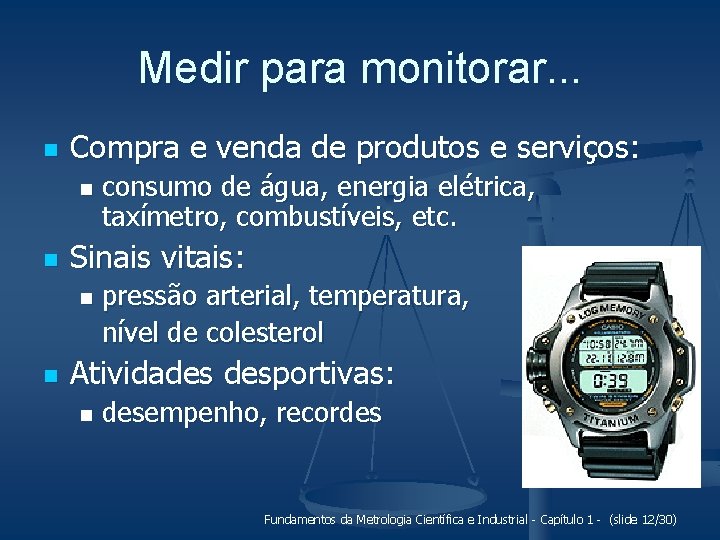

Medir para monitorar. . . n Compra e venda de produtos e serviços: n n Sinais vitais: n n consumo de água, energia elétrica, taxímetro, combustíveis, etc. pressão arterial, temperatura, nível de colesterol Atividades desportivas: n desempenho, recordes Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 12/30)

Medir para monitorar. . . Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 13/30)

Medir para controlar. . . Especificações xxxx ± xx yyyy ± yy zzz ± z Medir Comparar Agir Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 14/30)

Medir para controlar. . . Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 15/30)

Medir para controlar. . . rota pressã o altitude temperatur a velocidade Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 16/30)

Medir para investigar. . . Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 17/30)

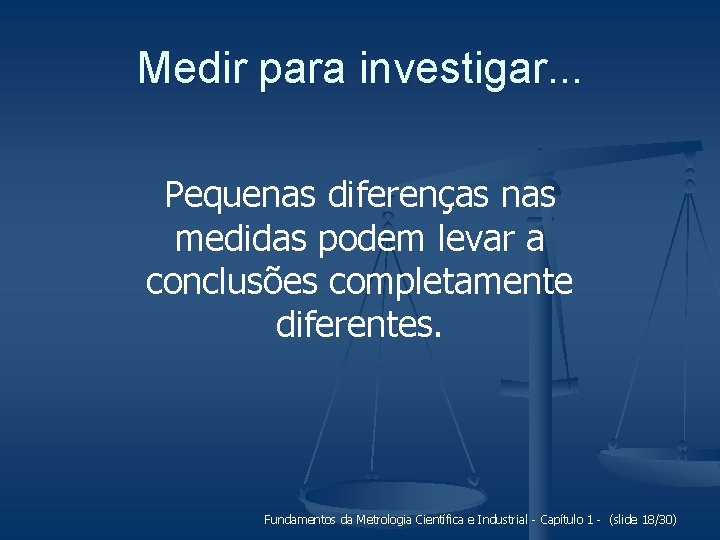

Medir para investigar. . . Pequenas diferenças nas medidas podem levar a conclusões completamente diferentes. Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 18/30)

Medir para investigar. . . n Compreender n n Dominar n n Validar, know-how Evoluir n n Descobertas científicas, estudar fenômenos Melhorar continuamente, expandir limites Inovar Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 19/30)

Elementos da inovação tecnológica Idéia invento oportunida de pesquisa aplicada ensaios CQ patenteamento desenvolvimento prototipagem design processos fabricação certificação marketing produção Produto Serviço Inovador plano produção Onde tem metrologia? Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 20/30)

1. 4 Errar é inevitável www. labmetro. ufsc. br/livro. FMCI

Medições geram erros mensurando má definição do mensurando condições ambientais imperfeições do sistema de medição Sistema de medição procedimento de medição indicação ± ERROS influência do operador Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 22/30)

1. 5 O processo de medição www. labmetro. ufsc. br/livro. FMCI

Processo de medição definição do mensurando procedimento de medição resultado da medição condições ambientais operador sistema de medição Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 24/30)

1. 6 O resultado da medição www. labmetro. ufsc. br/livro. FMCI

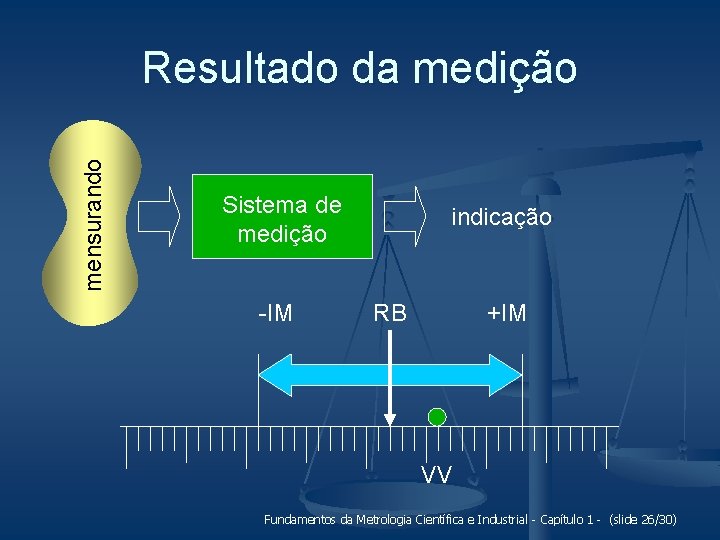

mensurando Resultado da medição Sistema de medição -IM indicação RB +IM VV Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 26/30)

Resultado da medição n É a faixa de valores dentro da qual deve se situar o valor verdadeiro do mensurando. RM = (RB ± IM) unidade n n Resultado base é a estimativa do valor do mensurando que, acredita-se, mais se aproxime do seu valor verdadeiro. Incerteza da medição é o tamanho da faixa simétrica, e centrada em torno do resultado base, que delimita a faixa onde se situam as dúvidas associadas à medição. Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 27/30)

Bom-senso Conhecimento Honestidade Pilares da Metrologia Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 28/30)

1. 7 A linguagem da metrologia www. labmetro. ufsc. br/livro. FMCI

A linguagem da metrologia n Até 1995: “Torre de Babel” n Em 10 de Março de 1995: Portaria INMETRO n° 029 “Vocabulário de Termos Fundamentais e Gerais de Metrologia” (VIM) Em sintonia com: ISO, BIPM, IEC, IFCC, IUPAP Fundamentos da Metrologia Científica e Industrial - Capítulo 1 - (slide 30/30)
