Macam – Macam Komputer APPLE i. MAC DELL LATITUDE SONY Play Station IBM Z

Macam – Macam Komputer APPLE i. MAC DELL LATITUDE SONY Play Station IBM Z 900 Paralax Basic Stamp SUN CT 400 Compaq i. Paq 2

3 Struktur Komputer Central Processing Unit (CPU): untuk mengolah instruksi program yang diberikan Input

3 Struktur Komputer Central Processing Unit (CPU): untuk mengolah instruksi program yang diberikan Input & Output Circuity/Interface: untuk mengatur komunikasi antara komputer dengan perangkat luar Memori: untuk menyimpan program dan data

Personal Computer CPU Memori I/O Interface 4

Personal Computer CPU Memori I/O Interface 4

5 Motherboard Gigabyte GA-8 IPE 1000 Pro 2 -W Fron slide bus 800 MHz

5 Motherboard Gigabyte GA-8 IPE 1000 Pro 2 -W Fron slide bus 800 MHz FSB / 4 = 200 MHz frequency 1066 MHz FSB / 4 = 266 MHz frequency 1333 MHz FSB / 4 = 333 MHz frequency DDR 2 -533 / 2 = 266 MHz frequency DDR 2 -667 / 2 = 333 MHz frequency DDR 2 -800 / 2 = 400 MHz frequency DDR 2 -1066 / 2 = 533 MHz frequency

6 CPU (Central Processing Unit) Bagian dari komputer yang mengolah data, mengambil instruksi dari

6 CPU (Central Processing Unit) Bagian dari komputer yang mengolah data, mengambil instruksi dari memori, mengkode instruksi dan menjalankan program

7 Mikroprosesor adalah sebuah chip (IC) yang bekerja dengan program Fungsi Mikroprosesor adalah sebagai

7 Mikroprosesor adalah sebuah chip (IC) yang bekerja dengan program Fungsi Mikroprosesor adalah sebagai pengontrol atau pengolah utama dalam suatu rangkaian elektronik Mikroprosesor biasa disebut juga CPU (Central Processing Unit)

8 Di dalam Mikroprosesor minimal. Cara kerja sebuah Mikroprosesor diarahkan oleh suatu program dalam

8 Di dalam Mikroprosesor minimal. Cara kerja sebuah Mikroprosesor diarahkan oleh suatu program dalam kode-kode bahasa mesin yang telah dimasukkan terlebih dahulu ke dalam sebuah memori terdiri dari rangkaian digital, register, pengolah logika aritmatika, rangkaian sekuensial

9 Perbedaan Mikroprosesor dan Mikrokontroler ® Mikroprosesor adalah bagian CPU (Central Processing Unit) dari

9 Perbedaan Mikroprosesor dan Mikrokontroler ® Mikroprosesor adalah bagian CPU (Central Processing Unit) dari sebuah komputer, tanpa memori, tanpa I/O, dan peripheral yang dibutuhkan oleh sebuah sistem lengkap. Contoh : 8088, 80 X 86, 8031 ® Mikrokontroler adalah sebuah Mikroprosesor yang dikombinasikan dengan I/O dan memori (RAM/ROM). Contoh : AT 89 C 51, 68 HC 11, BS 2 SX

10 Mikrokontroler biasa disebut juga Single Chip Microcomputer (SCM) yaitu sebuah Mikrokomputer yang dikemas

10 Mikrokontroler biasa disebut juga Single Chip Microcomputer (SCM) yaitu sebuah Mikrokomputer yang dikemas dalam sebuah chip tunggal. Namun ada perbedaan antara Mikrokomputer seperti IBM PC dengan Mikrokontroler, yaitu pada penggunaan perangkat I/O dan media penyimpan. IBM PC menggunakan disket atau harddisk sebagai media penyimpan, sedang Mikrokontroler menggunakan EPROM Mikrokontroler

11 Komponen Mikroprosesor Arithmetic and Logic Unit (ALU): untuk mengolah / memanipulasi data Control

11 Komponen Mikroprosesor Arithmetic and Logic Unit (ALU): untuk mengolah / memanipulasi data Control Unit: untuk menentukan waktu, urutan, dan kecepatan dari operasi Register: untuk menyimpan data sementara meskipun instruksi sedang dieksekusi Register ALU Control Unit Program Counter Accumulator Memory Address Status Register Instruction Register

12 Register Accumulator : data yang dioperasikan oleh ALU Status register : status dari

12 Register Accumulator : data yang dioperasikan oleh ALU Status register : status dari proses Instruction pointer (IP) : lokasi dari kode Memory address register : alamat dari data Instruction register : instruksi-instruksi dari register General-purpose register : tempat penyimpanan sementara untuk data atau alamat Stack pointer register (SP) : area khusus dari memori untuk menyimpan alamat.

13 Memori Address Memori Control Signal Data

13 Memori Address Memori Control Signal Data

14 Jenis - Jenis Memori Untuk menyimpan Firmware: Read Only Memory (ROM) : Fixed

14 Jenis - Jenis Memori Untuk menyimpan Firmware: Read Only Memory (ROM) : Fixed program Programmable ROM (PROM) : One time rogrammable Erasable and Programmable ROM (EPROM) : Erasable with Ultraviolet light Electrically Erasable PROM (EEPROM) : Erasable with electricity Untuk menyimpan Software : Random Access Memory (RAM) : Read/write memory

15 ROM Diprogram oleh pabrik pembuat IC ROM Tidak ada data yang dapat ditulis

15 ROM Diprogram oleh pabrik pembuat IC ROM Tidak ada data yang dapat ditulis ke dalam ROM Data hanya dapat dibaca dan digunakan untuk program yang permanen Data tidak akan hilang meskipun tegangan listrik dihilangkan (bersifat non-Volatile) Misalnya : sistem BIOS, printer,

16 PROM, EPROM, & EEPROM Isi memori dapat diganti atau diprogram PROM hanya dapat

16 PROM, EPROM, & EEPROM Isi memori dapat diganti atau diprogram PROM hanya dapat diprogram sekali EPROM dan EEPROM dapat diprogram kembali setelah isi memori dihapus oleh sinar ultraviolet atau tegangan listrik, seperti Flash memory Misalnya Flash media, cell phone, home appliances, dll.

17 PROM, EPROM, & EEPROM Programmer Secure Digital UV Eraser

17 PROM, EPROM, & EEPROM Programmer Secure Digital UV Eraser

18 Untuk menyimpan data sementara Hanya berfungsi jika ada tegangan listrik (Volatile) Data akan

18 Untuk menyimpan data sementara Hanya berfungsi jika ada tegangan listrik (Volatile) Data akan hilang jika listrik dihilangkan Termasuk di dalamnya Static RAM, Dynamic RAM, Synchronous DRAM, Rambus DRAM, dll. Misalnya : Computer RAM, printer, dll.

19 Media Penyimpan Lainnya Magnetic storage : Hard Disk, Tape, dll. Optical storage :

19 Media Penyimpan Lainnya Magnetic storage : Hard Disk, Tape, dll. Optical storage : CD-ROM, CD-RW, DVD, dll. 5 level media penyimpan : Register Cache Memory Hard Disk Removable Disk

20 Input / Output Untuk transfer data antara mikroprosesor dan perangkat luar (peripheral devices)

20 Input / Output Untuk transfer data antara mikroprosesor dan perangkat luar (peripheral devices) Interface chips (buffers) digunakan untuk mensinkronkan data transfer antara mikroprosesor dan peripheral devices Contoh : port serial, parallel, USB, IEEE 1394, IDE, SCSI, dll. Data CPU Data Buffer Peripheral Devices

CPU Intel 4004 8080 Pentium 3 Pentium 2 Pentium 4 21

CPU Intel 4004 8080 Pentium 3 Pentium 2 Pentium 4 21

22 Desain IC

22 Desain IC

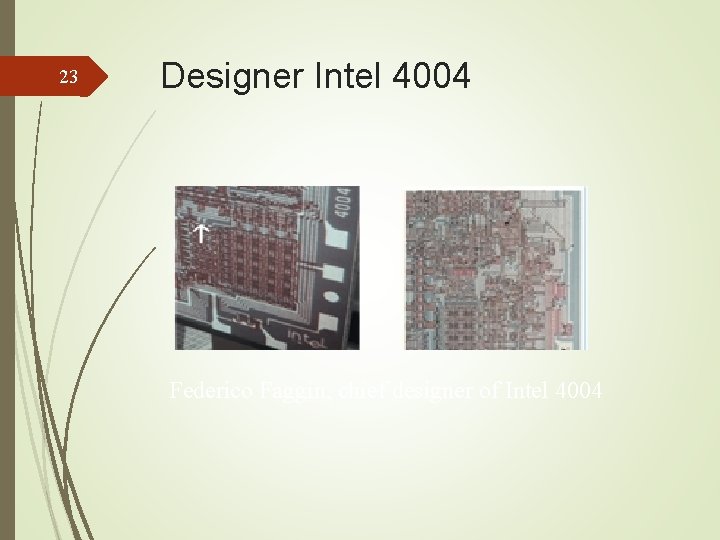

23 Designer Intel 4004 Federico Faggin, chief designer of Intel 4004

23 Designer Intel 4004 Federico Faggin, chief designer of Intel 4004

Perkembangan CPU Intel Name Date Transistors 4004 1971 2. 3 K 8080 1974 6

Perkembangan CPU Intel Name Date Transistors 4004 1971 2. 3 K 8080 1974 6 K 80386 1985 Pentium 4 Width (micron) Clock Data Width Speed MIPS 108 KHz 4 0. 06 6 2 MHz 8/8 0. 64 275 K 1. 5 16 MHz 32/32 5 1993 3. 1 M 0. 8 60 MHz 32/64 100 2000 42 M 0. 18 1. 5 GHz 32/64 1700 2004 169 M ? 3. 2 GHZ 64/64 ? Data Width : x/y = x-bit ALU / y-bit bus MIPS : Million Instructions Per Second 24

25 Sejarah Mikroprosesor Th. 1946 : Komputer modern pertama dibuat di University of Pennsylvania

25 Sejarah Mikroprosesor Th. 1946 : Komputer modern pertama dibuat di University of Pennsylvania USA yang disebut ENIAC (Electronics Numerical Integrator and Calculator) ENIAC terdiri dari 17. 000 tabung hampa, 500 mil kabel, berat > 30 ton, dapat menjalankan 100. 000 operasi per detik, diprogram dengan mengatur jalur kabel pada rangkaiannya

26 Th. 1948 : Transistor pertama dibuat di Bell Labs, USA Th. 1958 :

26 Th. 1948 : Transistor pertama dibuat di Bell Labs, USA Th. 1958 : IC (Integrated Circuit) pertama dibuat oleh Jack Kilby dari Texas Instrument, USA Penemuan IC ini mendorong pengembangan IC Digital (1960), dan mikroprosesor pertama oleh Intel (1971) Mikroprosesor pertama di dunia adalah Intel 4004 merupakan prosesor 4 -bit Kebanyakan Kalkulator masih berbasis mikroprosesor 4 -bit

27 Th. 1971 : Intel mengeluarkan mikroprosesor 8 -bit yaitu Intel 8008 Th. 1973

27 Th. 1971 : Intel mengeluarkan mikroprosesor 8 -bit yaitu Intel 8008 Th. 1973 : Intel memperkenalkan mikroprosesor 8 bit modern pertama Intel 8080 (10 x lebih cepat dari 8008), dan diikuti Motorola MC 6800 Th. 1977 : Intel memperkenalkan 8085 yang merupakan mikroprosesor 8 -bit terakhir yang dibuat Intel dengan frek. clock dan kecepatan lebih tinggi Perusahaan lain yang mampu menyaingi Intel 8085 adalah Zilog Corporation dengan Z 80

28 Th. 1978 : Intel mengeluarkan mikroprosesor 16 -bit yaitu 8086, setahun kemudian mengeluarkan

28 Th. 1978 : Intel mengeluarkan mikroprosesor 16 -bit yaitu 8086, setahun kemudian mengeluarkan 8088 dengan kecepatan eksekusi dan memori lebih besar dari 8085, serta mulai digunakannya cache memori (sistem antrian yang mengatur pemberian instruksi sebelum menjalankannya) Intel 8086/8088 disebut juga CISC (Complex Instruction Set Computer) karena jumlah dan kompleksitas instruksinya Th. 1981 : IBM membuat PC menggunakan mikroprosesor 8088 untuk menjalankan aplikasi seperti spreadsheet dan pengolah kata

29 Th. 1983 : Intel mengeluarkan mikroprosesor 16 -bit 80286, dengan kemampuan memori 16

29 Th. 1983 : Intel mengeluarkan mikroprosesor 16 -bit 80286, dengan kemampuan memori 16 MB Th. 1986 : Intel mengeluarkan mikroprosesor 32 -bit pertama 80386, dengan kemampuan memori 4 GB Th. 1989 : Intel mengeluarkan mikroprosesor 32 -bit 80486, dengan kemampuan memori 4 GB + 8 K Cache Th. 1993 : Intel memperkenalkan mikroprosesor 32 -bit Pentium I, Th. 1997 Pentium II, kemudian berturut-turut Pentium III dan Pentium 4 pada Th. 2000, dimana mulai digunakan teknologi memori RAMBUS menggantikan teknologi SDRAM

30 Perkembangan Mikroprosesor Perubahan ke teknologi RISC (Reduce Instruction Set Computer) Parallel Processing tanpa

30 Perkembangan Mikroprosesor Perubahan ke teknologi RISC (Reduce Instruction Set Computer) Parallel Processing tanpa mengubah set instruksi dengan register yang sama Versi Intel berikutnya Parallel Processing dengan register sendiri-sendiri Untuk saat ini, Intel mulai berencana mengeluarkan mikroprosesor 128 -bit dgn bus data 512 bit.

31 Perkembangan Pemrograman Bahasa pemrograman pertama adalah Bahasa Mesin terdiri dari kode biner yang

31 Perkembangan Pemrograman Bahasa pemrograman pertama adalah Bahasa Mesin terdiri dari kode biner yang disimpan dalam sistem memori komputer sebagai sekelompok instruksi yang disebut program, yang dikembangkan pertama kali oleh John Von Neumann, seorang ahli matematika.

32 Th. 1950 : Bahasa Assembler diperkenalkan pertama kali ketika komputer UNIVAC mulai muncul.

32 Th. 1950 : Bahasa Assembler diperkenalkan pertama kali ketika komputer UNIVAC mulai muncul. Bahasa Assembler menggunakan kode mnemonic Th. 1957 : FLOW-MATIC merupakan Bahasa pemrograman tingkat tinggi pertama dibuat oleh Grace Hopper Th. 1957 : IBM mengembangkan bahasa FORTRAN (Formula Translator) Th. 1958 : ALGOL (Algoritma Language) diperkenalkan

33 Bahasa pemrograman pertama yang banyak digunakan untuk aplikasi bisnis adalah COBOL (Computer Business

33 Bahasa pemrograman pertama yang banyak digunakan untuk aplikasi bisnis adalah COBOL (Computer Business Oriented Language) Pada saat ini, banyak muncul bahasa pemrograman yang lain seperti BASIC, C/C++, PASCAL, dll. Versi baru dari bahasa BASIC, yaitu VISUAL BASIC mungkin akan menggantikan C/C++ atau PASCAL
