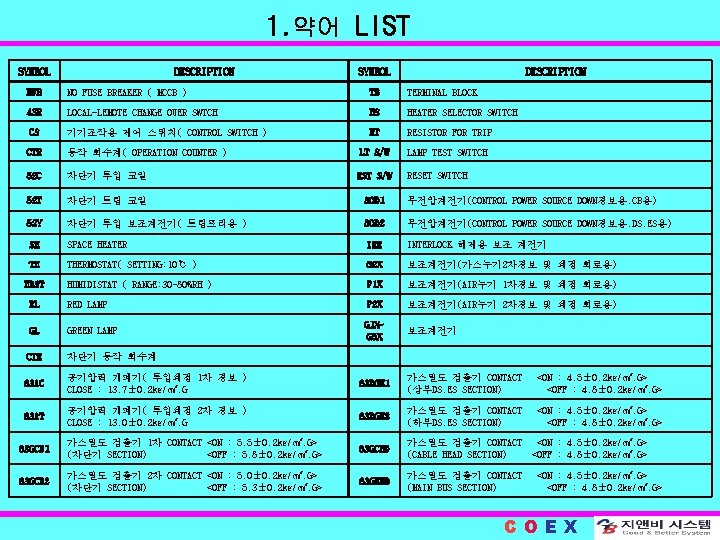

1. 약어 LIST SYMBOL DESCRIPTION NFB NO FUSE BREAKER ( MCCB ) TB TERMINAL BLOCK 43 R LOCAL-LEMOTE CHANGE OVER SWTCH HS HEATER SELECTOR SWITCH CS 기기조작용 제어 스위치( CONTROL SWITCH ) RT RESISTOR FOR TRIP CTR 동작 회수계( OPERATION COUNTER ) LT S/W LAMP TEST SWITCH 52 C 차단기 투입 코일 RST S/W RESET SWITCH 52 T 차단기 트립 코일 80 D 1 무전압계전기(CONTROL POWER SOURCE DOWN경보용, CB용) 52 Y 차단기 투입 보조계전기( 트립프리용 ) 80 D 2 무전압계전기(CONTROL POWER SOURCE DOWN경보용, DS, ES용) SH SPACE HEATER IRR INTERLOCK 해제용 보조 계전기 TH THERMOSTAT( SETTING: 10℃ ) G 2 X 보조계전기(가스누기 2차경보 및 쇄정 회로용) HUMIDISTAT ( RANGE: 30~80%RH ) P 1 X 보조계전기(AIR누기 1차경보 및 쇄정 회로용) RL RED LAMP P 2 X 보조계전기(AIR누기 2차경보 및 쇄정 회로용) GL GREEN LAMP G 1 X~ G 5 X 보조계전기 CTR 차단기 동작 회수계 63 AC 공기압력 개폐기( 투입쇄정 1차 경보 ) CLOSE : 13. 7± 0. 2㎏/㎠. G 63 DGE 1 가스밀도 검출기 CONTACT (상부DS, ES SECTION) <ON : 4. 5± 0. 2㎏/㎠. G> <OFF : 4. 8± 0. 2㎏/㎠. G> 63 AT 공기압력 개폐기( 투입쇄정 2차 경보 ) CLOSE : 13. 0± 0. 2㎏/㎠. G 63 DGE 2 가스밀도 검출기 CONTACT (하부DS, ES SECTION) <ON : 4. 5± 0. 2㎏/㎠. G> <OFF : 4. 8± 0. 2㎏/㎠. G> 63 GCB 1 가스밀도 검출기 1차 CONTACT <ON : 5. 5± 0. 2㎏/㎠. G> (차단기 SECTION) <OFF : 5. 8± 0. 2㎏/㎠. G> 63 GCHD 가스밀도 검출기 CONTACT (CABLE HEAD SECTION) 63 GCB 2 가스밀도 검출기 2차 CONTACT <ON : 5. 0± 0. 2㎏/㎠. G> (차단기 SECTION) <OFF : 5. 3± 0. 2㎏/㎠. G> 63 GEMB 가스밀도 검출기 CONTACT (MAIN BUS SECTION) HDST 　 　 <ON : 4. 5± 0. 2㎏/㎠. G> <OFF : 4. 8± 0. 2㎏/㎠. G> COEX

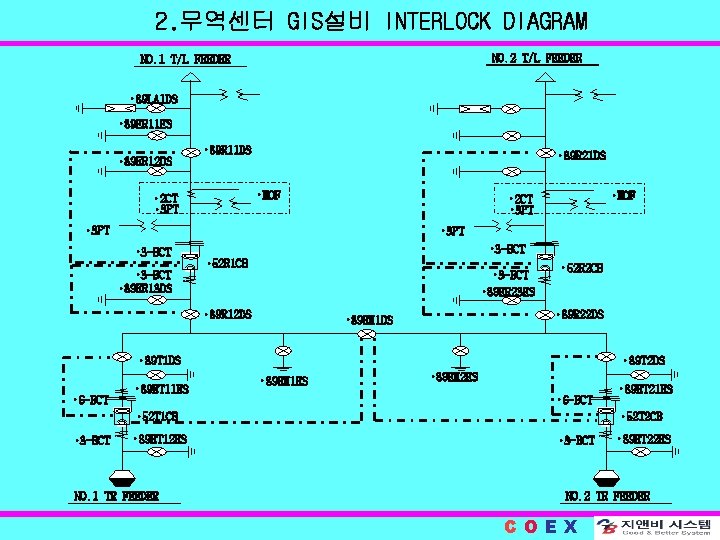

2. 무역센터 GIS설비 INTERLOCK DIAGRAM NO. 2 T/L FEEDER NO. 1 T/L FEEDER • 89 LA 1 DS • 89 ER 11 ES • 89 ER 12 DS • 89 R 11 DS • 89 R 21 DS • MOF • 2 CT • 3 PT • 3 -BCT • 89 ER 13 DS • 3 -BCT • 52 R 1 CB • 3 -BCT • 89 ER 23 ES • 89 R 12 DS • 52 R 2 CB • 89 R 22 DS • 89 EM 1 DS • 89 T 1 DS • 6 -BCT • 89 ET 11 ES • 89 T 2 DS • 89 EM 1 ES • 89 EM 2 ES • 6 -BCT • 52 T 1 CB • 3 -BCT • 89 ET 12 ES NO. 1 TR FEEDER • 89 ET 21 ES • 52 T 2 CB • 3 -BCT • 89 ET 22 ES NO. 2 TR FEEDER COEX

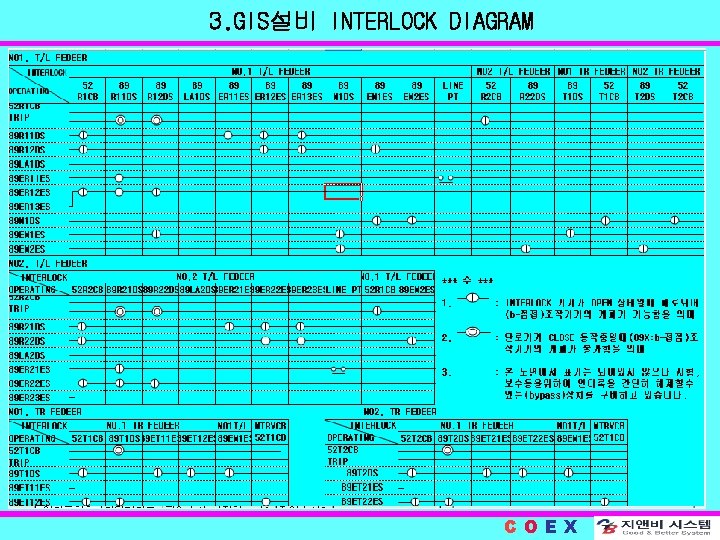

3. GIS설비 INTERLOCK DIAGRAM COEX

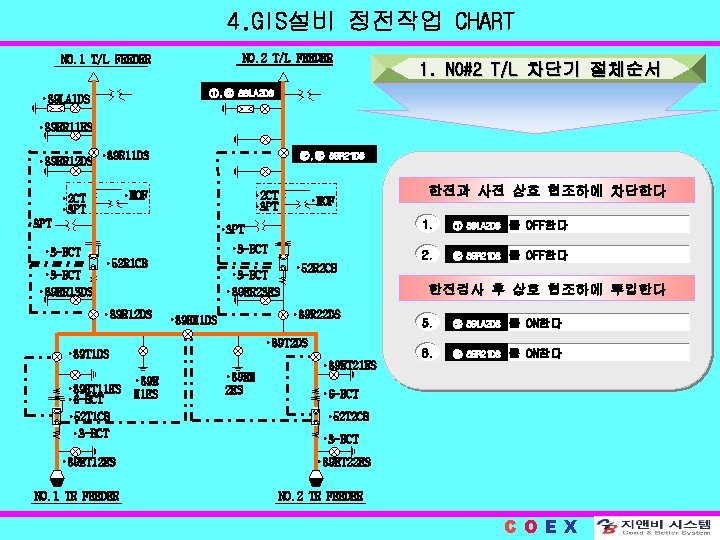

4. GIS설비 정전작업 CHART NO. 2 T/L FEEDER NO. 1 T/L FEEDER 1. NO#2 T/L 차단기 절체순서 ①, ⑤ 89 LA 2 DS • 89 LA 1 DS • 89 ER 11 ES • 89 ER 12 DS • 89 R 11 DS ②, ⑥ 89 R 21 DS • MOF • 2 CT • 3 PT • MOF • 3 PT • 3 -BCT • 89 ER 13 DS • 3 -BCT • 52 R 1 CB • 89 R 12 DS • 3 -BCT • 89 ER 23 ES • 89 ET 11 ES • 6 -BCT • 52 T 1 CB • 3 -BCT • 89 ET 12 ES NO. 1 TR FEEDER • 89 E M 1 ES • 89 EM 2 ES ① 89 LA 2 DS 를 OFF한다 2. ② 89 R 21 DS 를 OFF한다 한전검사 후 상호 협조하에 투입한다 • 89 T 2 DS • 89 T 1 DS 1. • 52 R 2 CB • 89 R 22 DS • 89 EM 1 DS 한전과 사전 상호 협조하에 차단한다 • 89 ET 21 ES 5. ⑤ 89 LA 2 DS 를 ON한다 6. ⑥ 89 R 21 DS 를 ON한다 • 6 -BCT • 52 T 2 CB • 3 -BCT • 89 ET 22 ES NO. 2 TR FEEDER COEX

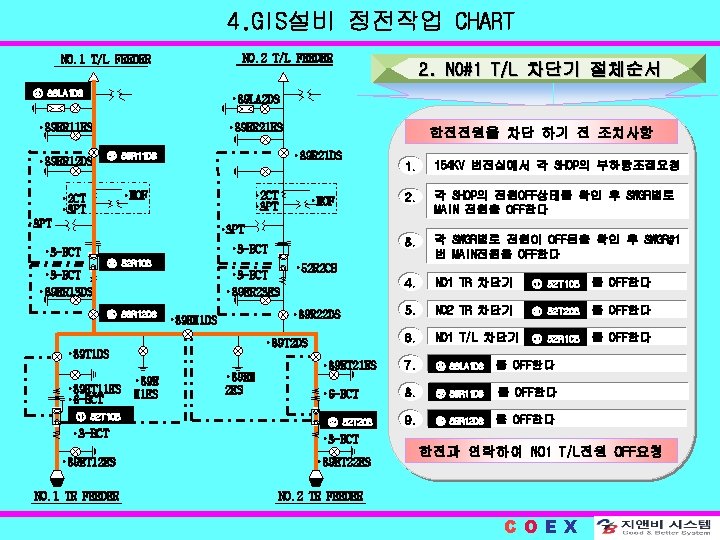

4. GIS설비 정전작업 CHART NO. 2 T/L FEEDER NO. 1 T/L FEEDER ④ 89 LA 1 DS • 89 LA 2 DS • 89 ER 11 ES • 89 ER 12 DS 2. NO#1 T/L 차단기 절체순서 • 89 ER 21 ES • 89 R 21 DS ⑤ 89 R 11 DS • MOF • 2 CT • 3 PT 한전전원을 차단 하기 전 조치사항 • 2 CT • 3 PT 1. 154 KV 변전실에서 각 SHOP의 부하량조절요청 2. 각 SHOP의 전원OFF상태를 확인 후 SWGR별로 MAIN 전원을 OFF한다 3. 각 SWGR별로 전원이 OFF된을 확인 후 SWGR#1 번 MAIN전원을 OFF한다 4. NO 1 TR 차단기 ① 52 T 1 CB 를 OFF한다 5. NO 2 TR 차단기 ② 52 T 2 CB 를 OFF한다 6. NO 1 T/L 차단기 ③ 52 R 1 CB 를 OFF한다 • 89 ET 21 ES 7. ④ 89 LA 1 DS 를 OFF한다 • 6 -BCT 8. ⑤ 89 R 11 DS 를 OFF한다 9. ⑥ 89 R 12 DS 를 OFF한다 • MOF • 3 PT • 3 -BCT ③ 52 R 1 CB • 3 -BCT • 89 ER 13 DS • 3 -BCT • 89 ER 23 ES ⑥ 89 R 12 DS • 89 R 22 DS • 89 EM 1 DS • 89 T 2 DS • 89 T 1 DS • 89 ET 11 ES • 6 -BCT ① 52 T 1 CB • 52 R 2 CB • 89 E M 1 ES • 89 EM 2 ES ② 52 T 2 CB • 3 -BCT • 89 ET 12 ES • 89 ET 22 ES NO. 1 TR FEEDER 한전과 연락하여 NO 1 T/L전원 OFF요청 NO. 2 TR FEEDER COEX

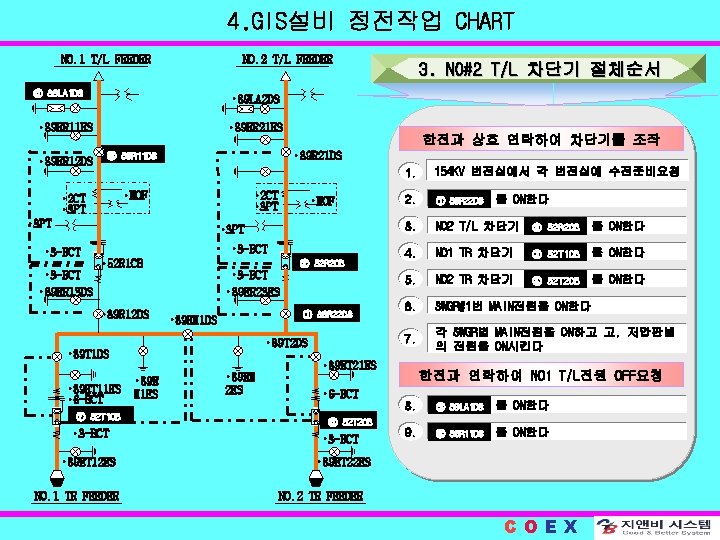

4. GIS설비 정전작업 CHART NO. 1 T/L FEEDER NO. 2 T/L FEEDER ⑤ 89 LA 1 DS • 89 LA 2 DS • 89 ER 11 ES • 89 ER 12 DS • 89 ER 21 ES 한전과 상호 연락하여 차단기를 조작 • 89 R 21 DS ⑥ 89 R 11 DS • MOF • 2 CT • 3 PT • MOF • 3 PT • 3 -BCT • 89 ER 13 DS 3. NO#2 T/L 차단기 절체순서 • 3 -BCT • 52 R 1 CB • 89 R 12 DS ② 52 R 2 CB • 3 -BCT • 89 ER 23 ES ① 89 R 22 DS • 89 EM 1 DS • 89 T 2 DS • 89 T 1 DS • 89 ET 11 ES • 6 -BCT ⑦ 52 T 1 CB • 89 E M 1 ES • 89 EM 2 ES 154 KV 변전실에서 각 변전실에 수전준비요청 2. ① 89 R 22 DS 3. NO 2 T/L 차단기 ② 52 R 2 CB 를 ON한다 4. NO 1 TR 차단기 ③ 52 T 1 CB 를 ON한다 5. NO 2 TR 차단기 ④ 52 T 2 CB 를 ON한다 6. SWGR#1번 MAIN전원을 ON한다 7. 각 SWGR별 MAIN전원을 ON하고 고, 저압판넬 의 전원을 ON시킨다 • 89 ET 21 ES • 6 -BCT ⑧ 52 T 2 CB • 3 -BCT • 89 ET 12 ES • 89 ET 22 ES NO. 1 TR FEEDER 1. 를 ON한다 한전과 연락하여 NO 1 T/L전원 OFF요청 8. ⑤ 89 LA 1 DS 를 ON한다 9. ⑥ 89 R 11 DS 를 ON한다 NO. 2 TR FEEDER COEX
