*As barras A, F e D, utilizadas para a medida das forças de sustentação e arrasto e do momento de arfagem, podem ser consideradas desacopladas, ou ha acoplamento significativo? * Caso haja acoplamento, como devem ser tratadas as curvas de calibração? *

Sensor A Sensor F Sensor D 12. 0 Carga Vertical (N) 10. 0 8. 0 6. 0 4. 0 2. 0 0. 5 1. 0 1. 5 2. 0 2. 5 Tensão do Sensor (V) 3. 0 3. 5 4. 0 4. 5 Figura 1 - Gráfico da relação entre carga vertical e tensão dos sensores 1, 2 e 3.

CARGA VERTICAL MOMENTO A CARGA PICAR CABRAR HORIZONTAL Taxa (V/N) Maior Taxa (%) Taxa Maior (V/N. m) Taxa (%) Taxa (V/N) Maior Taxa (%) Sensor A 0. 258 100. 0% 8. 655 100. 0% 0. 350 0. 045 5. 0% Sensor F 0. 244 94. 4% 0. 209 2. 4% 8. 263 100. 0% 0. 077 8. 5% Sensor D 0. 007 2. 8% 0. 172 2. 0% 0. 112 4. 2% 1. 4% Tabela 1 – Análise do acoplamento dos sensores 0. 897 100. 0%

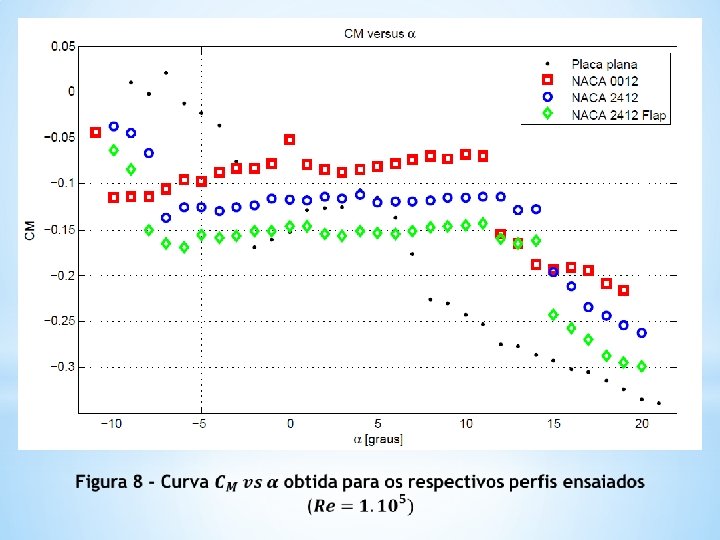

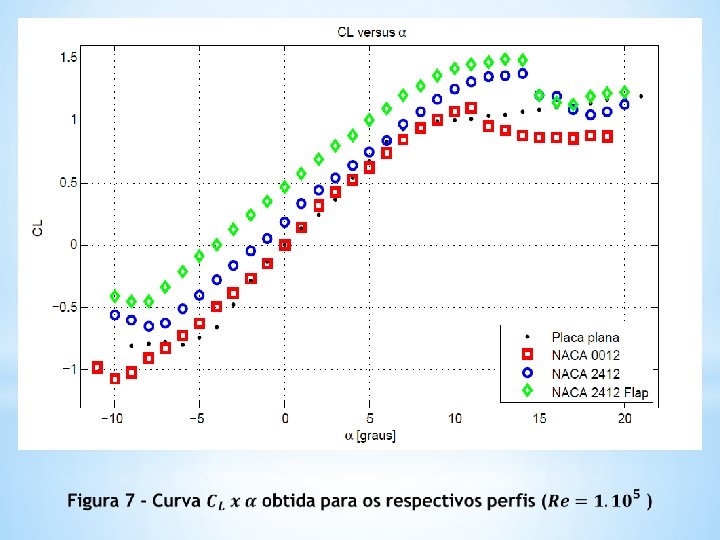

*Comparação das características aerodinâmicas de perfis previstas pela teoria potencial com os resultados experimentais. *Curvas Cl x α e Cm x α quando se compara os efeitos de arqueamento/flap, espessura e forma e da viscosidade. *

Placa Plana NACA 0012 NACA 2412 (sem flap) NACA 2412 (com flap)

Placa Plana NACA 0012 NACA 2412 (sem flap) NACA 2412 (com flap)

Placa Plana NACA 0012 NACA 2412 (sem flap) NACA 2412 (com flap) Tabela 4 - Comparação da posição do centro xca utilizando teoria potencial (Pot. ) e dados experimentais (Exp. ) para os perfis ensaiados.

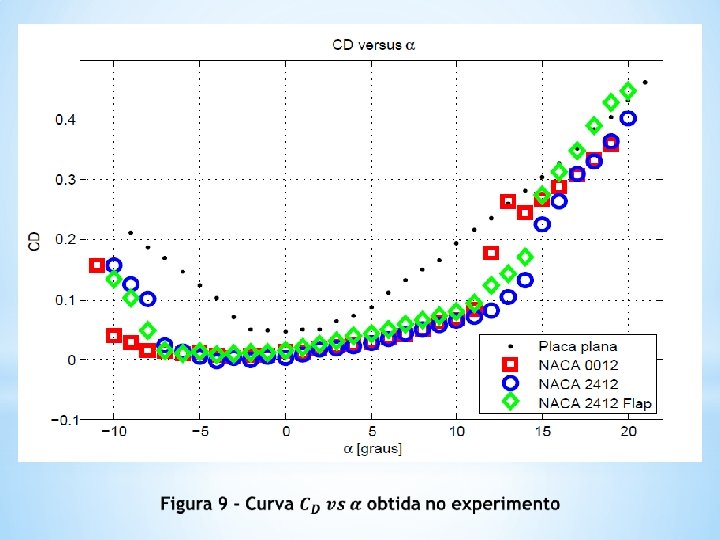

*Estudo das características não previstas pela teoria potencial, e descrição dos fenômenos por meio da visualização do escoamento por meio de fios de lã. *Coeficiente de Arrasto: Cd *Estol do Perfil *

Figura 11 - Distribuição de pressão no perfil NACA 2412 em ângulo de ataque nulo (Re = 101000). A curva tracejada corresponde à teoria potencial, enquanto a contínua apresenta correção de camada limite.

Tipos de estol (adaptada de Raymer)

Figura 16 - Visualização do estol através dos fios de lã

Figura 17 - Previsão teórica da distribuição de pressão na superfície do perfil NACA 2412 em ângulo de estol sem viscosidade

Previsão teórica da distribuição de pressão na superfície dos perfis NACA 0012 e NACA 0018 em ângulo de ataque de 6°

Perfil ngulo de estol Placa plana 6° NACA 0012 13° NACA 2412 sem deflexão de flape NACA 2412 com deflexão de flape 15° 14° Tabela 5 - ngulo de estol dos aerofólios

Figura 18 - Distribuição de pressão na superfície do perfil NACA 2412 em ângulo de estol e em ângulo superior (Preta: estol, Azul: após estol)

*A precisão do aparato experimental é suficiente para atender os objetivos listados para o experimento? *Caso contrario, quais medidas são responsáveis por valores elevados de incertezas? *

Figura 5 – Análise dos erros nas medições do aparato experimental (CL)

Figura 6 - Análise dos erros nas medições do aparato experimental (CM)

*Aumento de Arqueamento/Flap *Aumento de Espessura e Forma *Adição da Viscosidade *
