1 Kin thc Bit c s khi nguyn

1. Kiến thức: Biết được sơ đồ khối, nguyên lí làm việc của máy thu hình MỤC TIÊU BÀI HỌC 2. Kỹ năng: Vẽ được sơ đồ khối và nêu được nguyên lí làm việc trên sơ đồ 3. Thái độ: Tích cực thảo luận, đọc thông tin tìm hiểu kiến thức

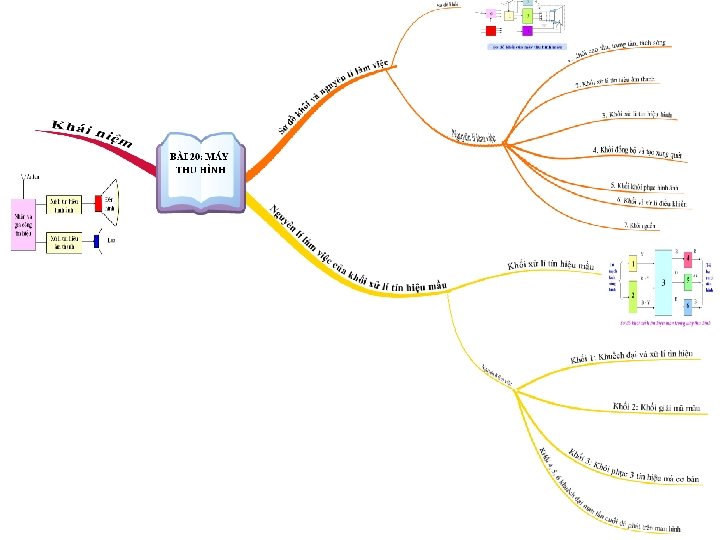

NỘI DUNG BÀI HỌC I. Khái niệm máy thu hình II. Sơ đồ khối và nguyên lí làm việc của máy thu hình III. Nguyên lí làm việc của khối xử lí tín hiệu màu

Cấu tạo bên trong của máy thu hình

I. Khái niệm về máy thu hình I. Khái niệm II. Sơ đồ khối III. Nguyên lí làm việc - Máy thu hình là một thiết bị nhận và tái tạo lại tín hiệu âm thanh và hình ảnh của đài truyền hình. m thanh và hình ảnh được xử lí độc lập trong máy thu hình. Anten Nhận và gia công tín hiệu Xử lí tín hiệu hình ảnh Đèn hình Xử lí tín hiệu âm thanh Loa

II. Sơ đồ khối và nguyên lí làm việc của máy thu hình. I. Khái niệm - Máy thu hình có hai loại: II. Sơ đồ khối III. Nguyên lí làm việc Máy thu hình mầu Máy thu hình đen trắng

II. Sơ đồ khối và nguyên lí làm việc của máy thu hình. I. Khái niệm II. Sơ đồ khối III. Nguyên lí làm việc 2 6 5 1 3 A 7 4 Sơ đồ khối của máy thu hình màu

II. Sơ đồ khối và nguyên lí làm việc của máy thu hình màu. I. Khái niệm * Nguyên lí làm việc của máy thu hình màu 2 II. Sơ đồ khối III. Nguyên lí làm việc 6 1 1 3 5 A 7 4 1. Khối cao tần, trung tần, tách sóng. - Nhận tín hiệu cao tần từ anten, khuếch đại, xử lí, tách sóng hình, tự động điều chỉnh tần số ngoại sai và hệ số khuếch đại, sau đó đưa tới các khối 2, 3, 4.

II. Sơ đồ khối và nguyên lí làm việc của máy thu hình màu. I. Khái niệm * Nguyên lí làm việc của máy thu hình màu 22 II. Sơ đồ khối III. Nguyên lí làm việc 6 1 3 5 A 7 4 2. Khối xử lí âm thanh. - Có nhiệm vụ nhận tín hiệu sóng mang âm thanh, khuếch đại, tách sóng điều tần và khuếch đại âm tần để phát ra loa

II. Sơ đồ khối và nguyên lí làm việc của máy thu hình màu. I. Khái niệm * Nguyên lí làm việc của máy thu hình màu 2 II. Sơ đồ khối 6 3 3 A 7 III. Nguyên lí làm việc 1 5 4 3. Khối xử lí tín hiệu hình. - Nhận tín hiệu hình, khuếch đại, giải mã màu để đưa tới ba cực catốt đèn hình màu

II. Sơ đồ khối và nguyên lí làm việc của máy thu hình màu. I. Khái niệm * Nguyên lí làm việc của máy thu hình màu 2 II. Sơ đồ khối 6 3 A 7 III. Nguyên lí làm việc 1 5 4 4 4. Khối đồng bộ và tạo xung quét: - Tách xung đồng bộ dòng, xung đồng bộ mành và xung quét dòng, xung quét mành đưa tới cuộn lái tia của đèn hình tạo điện áp đưa tới anốt của đèn hình

II. Sơ đồ khối và nguyên lí làm việc của máy thu hình màu. I. Khai niệm * Nguyên lí làm việc của máy thu hình màu 2 II. Sơ đồ khối 6 3 A 7 III. Nguyên lí làm việc 1 5 4 5. Khối phục hồi hình ảnh: - Nhận tín hiệu hình ảnh màu, tín hiệu quét để phục hồi hình ảnh hiện lên hình màu.

I. Khái niệm II. Sơ đồ khối và nguyên lí làm việc của máy thu hình màu. * Nguyên lí làm việc của máy thu hình màu 2 66 II. Sơ đồ khối 1 3 5 A 7 4 III. Nguyên lí 6. Khối xử lí và điều khiển làm việc - Nhận lệnh điều khiển từ xa hoặc từ phím bấm để điều khiển các hoạt động của máy thu hình

I. Khái niệm II. Sơ đồ khối và nguyên lí làm việc của máy thu hình màu. * Nguyên lí làm việc của máy thu hình màu 2 6 II. Sơ đồ khối 3 A 77 III. Nguyên lí làm việc 1 5 4 7. Khối nguồn. - Tạo các mức điện áp cần thiết để cung cấp cho máy làm việc

III. Nguyên lí làm việc của khối xử lí tín hiệu mầu. I. Khái niệm R Y II. Sơ đồ khối III. Nguyên lí làm việc Tõ m¹ch t¸ch sãng h×nh 1 R Y 2 B Y 4 G 5 3 B 6 R G Tíi ba catèt ®Ìn h×nh B S¬ ®å khèi xö lÝ tÝn hiÖu mµu trong m¸y thu h×nh

III. Nguyên lí làm việc của khối xử lí tín hiệu mầu III. Nguyên lí làm việc Khuếch đại và xử lí tín hiệu chói Y Khối 2: Giải mã màu để lấy ra tín hiệu màu RY và B- Y 1 1 Y R Y 22 B Y R 3 G B 4 5 6 R G B Khèi xö lÝ h×nh mµu Tíi catèt ®Ìn h×nh II. Sơ đồ khối Khèi xö lÝ h×nh nhËn tÝn hiÖu tõ m¹ch t¸ch sãng h×nh ® a sang: Khối 1: Tõ m¹ch t¸ch sãng h×nh I. Khái niệm

III. Nguyên lí làm việc của khối xử lí tín hiệu mầu. I. Khái niệm Khuếch đại các tín hiệu màu cơ bản III. Nguyên lí Đỏ, Lục, Lam lần cuối để làm đưa tới đèn hình màu pha trộn với nhau thành ảnh màu phát ra trên màn hình 1 Y R Y 2 B Y R 3 3 4 4 G 5 B 6 R Tíi 3 catèt ®Ìn h×nh II. Sơ đồ khối * Các khối 4, 5, 6: Tõ m¹ch t¸ch sãng h×nh Khối 3: Để khôi phục lại ba tín hiệu màu cơ bản: đỏ ( R), lục (G), lam (B) G B Khèi xö lÝ h×nh mµu

Câu hỏi 1: Máy thu hình là thiết bị nhận và tái tạo lại âm thanh và hình ảnh là đúng hay sai? A) Đúng B) Sai Đúng rồi- Click bất cứ để tiếp tục Sai rồi- Click bất cứ để tiếp tục Your answer: You did not answer this question You answered this correctly! The correct answer is: hỏi này trước Bạn phải completely trả lời câu ĐÁP ÁN BỎ QUA ĐÁP ÁN BỎ khi tiếp tục

Câu hỏi 2: Sơ đồ khối của máy thu hình màu gồm mấy khối cơ bản? A) 5 B) 6 C) 7 D) 8 Đúng rồi- Click bất cứ để tiếp tục Sai rồi- Click bất cứ để tiếp tục Your answer: You did not answer this question You answered this correctly! The correct answer is: hỏi này trước Bạn phải completely trả lời câu ĐÁP ÁN BỎ QUA ĐÁP ÁN BỎ khi tiếp tục

Câu hỏi 3: Các màu nào sau đây được coi là ba màu cơ bản pha trộn với nhau tạo thành ảnh màu? A) Đen - Nâu - Đỏ B) Lục - Lam - Tràm C) Đỏ - Lục - Lam D) Vàng - Tím - Trắng Đúng rồi- Click bất cứ để tiếp tục Sai rồi- Click bất cứ để tiếp tục Your answer: You did not answer this question You answered this correctly! The correct answer is: hỏi này trước Bạn phải completely trả lời câu ĐÁP ÁN BỎ QUA ĐÁP ÁN BỎ khi tiếp tục

KẾT QUẢ KIỂM TRA Số điểm của bạn Số điểm tối đa Số lần bạn trả lời {score} {max-score} {total-attempts} Question Feedback/Review Information Will Appear Here Continue Review Quiz

DẶN DÒ Về nhà các em xem lại bài: Máy thu hình Xem trước nội dung bài mới Bài 21: Thực hành Mạch khuếch đại âm tần TÀI LIỆU THAM KHẢO Chuẩn kiến thức kỹ năng Công nghệ 12 Sách giáo khoa: Công nghệ 12 Kho bài giảng Elearning http: //thi-baigiang. moet. gov. vn
