IL PETROLIO GREZZO 2 Il petrolio o grezzo o crudo, che dir si voglia è un liquido denso, di colore variabile ma normalmente nero e soprattutto di caratteristiche e qualità molto variabili. Si tratta essenzialmente di una miscela di idrocarburi, ma si differenzia (a secondo della tipologia e la provenienza) in densità, viscosità, concentrazione di azoto, zolfo, metalli, grado di paraffinicità/aromaticità, acidità. I grezzi vengono individuati mediante un nome che deriva dal nome del Srl pozzo o 29/10/13 del paese di origine (Ural, ISAB Iranian, Arabian, Kuwait, Azeri, Essider, etc…).

CARATTERIZZAZIONE DEL GREZZO Il grezzo viene caratterizzato e diviso in famiglie (alto tenore di zolofo, basso tenore di zolfo, pesanti, leggeri, paraffinici, naftenici). La scheda di caratterizzazione del grezzo viene chiamata CRUDE ASSAY. In un crude assay si trovano le informazioni necessarie per definire la lavorabilità della materia prima e per scegliere il ciclo di lavorazione più idoneo: curva di distillazione rese dei tagli e caratterizzazione dei singolo tagli. Esistono dei modelli per la valutazione dell’assetto più economico ( LP). L’LP è utilizzato per la programmazione della raffineria, per la scelta dei grezzi e la definizione dell’assetto più remunerativo. L’ LP è di fondamentale ausilio per l’ottimizzazione economica della Raffineria: Ogni grezzo ha un sua qualità ed un suo prezzo; ogni impianto si comporta diversamente in funzione della carica e del suo assetto; ogni prodotto deve rispettare delle specifiche di qualità, ha il proprio prezzo e può essere ottenuto in migliaia di modi differenti (miscelando diversamente i semilavorati). L’LP riesce quindi a trovare mediante un calcolo iterativo l’ottimo 29/10/13 ISAB Srl economico della raffineria. 3

EVOLUZIONE ECOLOGICA DEI CARBURANTI I carburanti devono soddisfare a specifiche di qualità. Col passare del tempo le specifiche di qualità sono diventate sempre più stringenti (esempio: piombo nella benzina, zolfo nei gasoli e nelle benzine). Le raffinerie hanno gradualmente adeguato i loro impianti per riuscire a produrre carburanti in linea con il mercato, ma ogni area geografica ha delle specifiche di qualità differenti. Gasolio 2000 Contenuto di zolfo (ppm) delle Benzina 500 350 50 10 1990 29/10/13 1996 2000 ISAB Srl 2005 2009 4

IL CICLO DI RAFFINAZIONE 5 Grezzo Prodotti finiti 29/10/13 ISAB Srl

RAFFINERIA ISAB SUD 6 Pensiline di Carico Camini Sala Controllo Impianti Sfere Trattamento Acque di scarico Serbatoio grezzo 29/10/13 ISAB Srl Sala Controllo Blending

SITO MULTISOCETARIO - NORD 7 Parco serbatoi semilavorati e grezzo Impianti Parco serbatoi prodotti finiti pontili 29/10/13 ISAB Srl

I PROCESSI DI RAFFINERIA 8 Processi fisici Distillazione Conversione termica Processi chimici Conversione catalitica Reforming Desolforazione Blending semilavorati 29/10/13 ISAB Srl

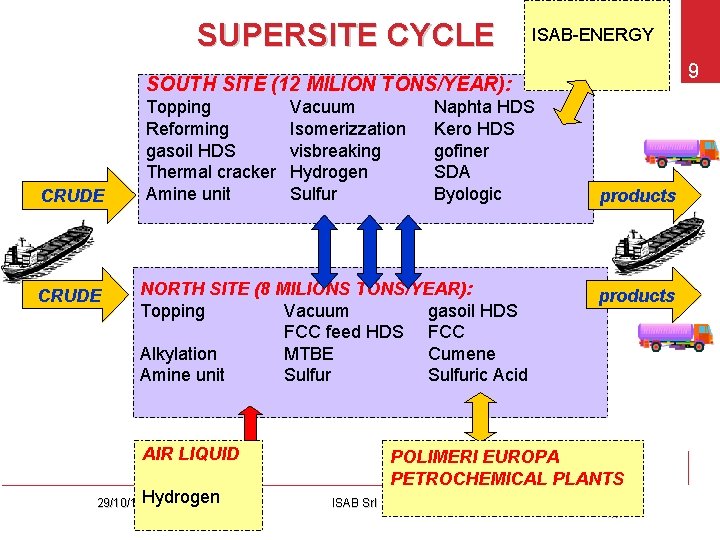

SUPERSITE CYCLE ISAB-ENERGY 9 SOUTH SITE (12 MILION TONS/YEAR): CRUDE Topping Reforming gasoil HDS Thermal cracker Amine unit Vacuum Isomerizzation visbreaking Hydrogen Sulfur Naphta HDS Kero HDS gofiner SDA Byologic NORTH SITE (8 MILIONS TONS/YEAR): Topping Vacuum gasoil HDS FCC feed HDS FCC Alkylation MTBE Cumene Amine unit Sulfuric Acid AIR LIQUID 29/10/13 Hydrogen products POLIMERI EUROPA PETROCHEMICAL PLANTS ISAB Srl

DISTILLAZIONE PRIMARIA: IMPIANTO TOPPING Impianto TOPPING 1700 m 3/h 800° Benzina grezza Capacità di lavorazione: Kerosene leggero SUD (U 100): ~1500 t/h Kerosene pesante 365° Gasolio leggero Gasolio pesante Forno RESIDUO 29/10/13 ISAB Srl NORD (CR 30): ~1000 t/h Temp. uscita forno: ~ 365 °C Temp. interna forno: ~ 800 °C 10

LE RESE DEL PETROLIO: COSA C’E’ IN UN BARILE Benzina grezza Impianto TOPPING Kerosene leggero 800° Kerosene pesante 365° ~ 19% ~ 11% ~ 22% Gasolio leggero Gasolio pesante ~ 48% Forno RESIDUO I prodotti del topping sono semilavorati e vanno processati in altri impianti a valle (desolforazioni, reforming, conversioni termiche, catalitiche) 29/10/13 ISAB Srl 11

GLI IMPIANTI CHE LAVORANO I LEGGERI Gas Isomerizzaz. Benzina GPL Desolforaz. & & LVN Benzina Grezza Splittaggio. Nafta HVN KEL KEP Topping Distillaz. Grezzo GOL Desolforaz. Kerosene Desolforaz. Gasoli Residuo 29/10/13 ISAB Srl Reforming Powerformer Catalitico Serbatoi 12

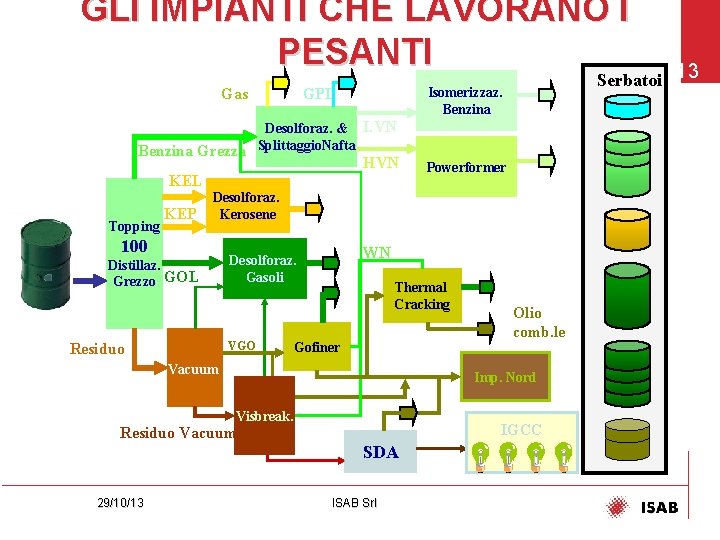

GLI IMPIANTI CHE LAVORANO I PESANTI Gas GPL 200 / 900& LVN Desolforaz. & Benzina Grezza Splittaggio. Nafta HVN KEL Topping Powerformer 500 Kerosene KEP Desolforaz. Kerosene Distillaz. Grezzo GOL Vacuum 200 A / 400 Desolforaz. WN Desolforaz. Gasoli VGO Thermal Cracking 1600 A Gofiner Olio comb. le 700 600 Imp. Nord Visbreak. Residuo Vacuum 1600 IGCC SDA 29/10/13 Isomerizzaz. Benzina 300 Desolforaz. 100 Residuo Serbatoi 13 1000 Isomerizzaz. ISAB Srl

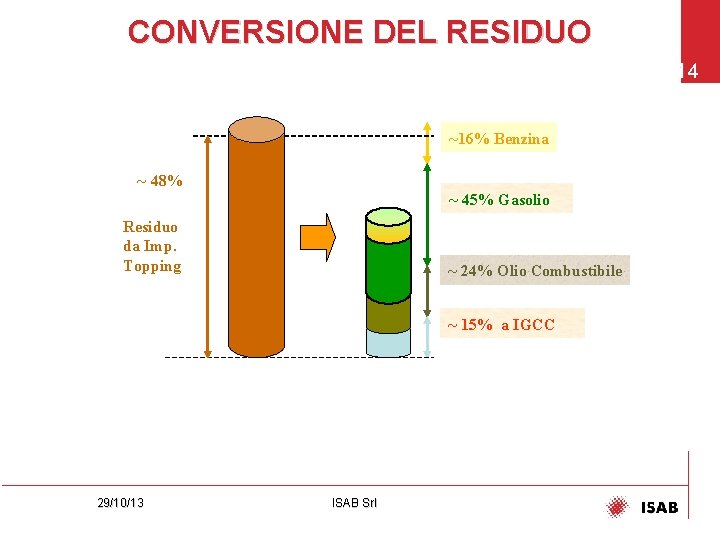

CONVERSIONE DEL RESIDUO 14 ~16% Benzina ~ 48% ~ 45% Gasolio Residuo da Imp. Topping ~ 24% Olio Combustibile ~ 15% a IGCC 29/10/13 ISAB Srl

RESE COMPLESSIVE DEL CICLO 15 ~3% Gas ~4% GPL ~ 19% ~21% Benzine ~ 11% Topping ~12% Keroseni ~ 22% ALTRI IMPIANTI 100 Distillaz. Grezzo ~ 43% Gasolio ~ 48% ~ 12% Olio C. ~ 7% a IGCC 29/10/13 ISAB Srl

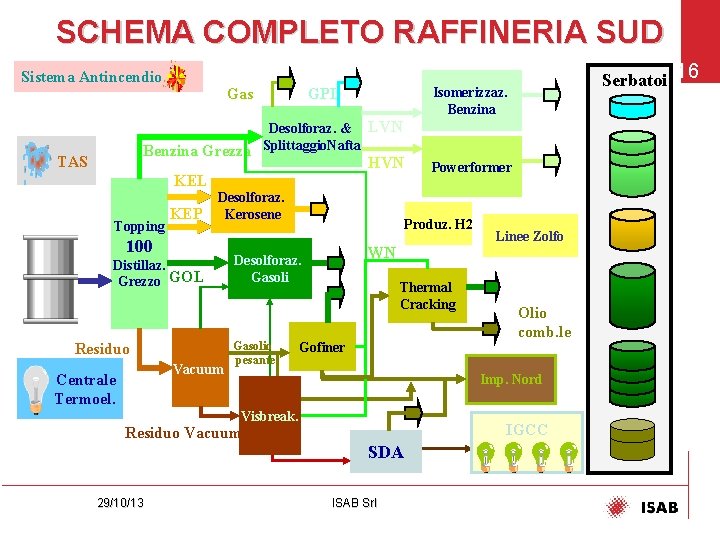

SCHEMA COMPLETO RAFFINERIA SUD Sistema Antincendio Gas GPL 200 / 900& LVN Desolforaz. & Splittaggio. Nafta Benzina Grezza Splittaggio. Nafta HVN TAS KEL Topping Kerosene KEP Desolforaz. 200 A / 400 Desolforaz. Gasolio Vacuum pesante Thermal Cracking 1600 A Gofiner Linee Zolfo Olio comb. le 700 600 Imp. Nord Visbreak. Residuo Vacuum 1600 IGCC SDA 29/10/13 500 WN Desolforaz. Gasoli Vacuum Centrale Termoel. Powerformer Produz. H 2 Kerosene Distillaz. Grezzo GOL Residuo Isomerizzaz. Benzina 300 Desolforaz. 100 Serbatoi 16 1000 Isomerizzaz. ISAB Srl

RAFFINERIA NORD 17 C 3 Topping CR 30 CR 31 Distillaz. GOL Grezzo Desolforaz. Gasoli PR 1 CUMENE CR 35 MTBE Gas C 4 CR 36 ALKY Res Topp. Stock Carica da Stock CR 27 FCC LCO CR 40 gofiner Olio comb. le Gofinato 29/10/13 Benzina da Cracking ISAB Srl

IL BLENDING I semilavorati vengono miscelati fra di loro per ottenere prodotti finiti che soddisfino le specifiche richieste del mercato e, ovviamente, della legge. AREA IMPIANTI 18 PARCO SERBATOI Additivi A Prodotto finito B Semilavorati 29/10/13 ISAB Srl BLENDING CARICO VIA TERRA e MARE
