1 Hydro. Byte Software GR Hydro. Sim XP Hydro. Expert Versão 1. 4 Decision Support System Módulo Hydro. Sim XP Guia Rápido © 2009 Hydro. Byte Software Version 1. 5 – Revision: 24/07/2010

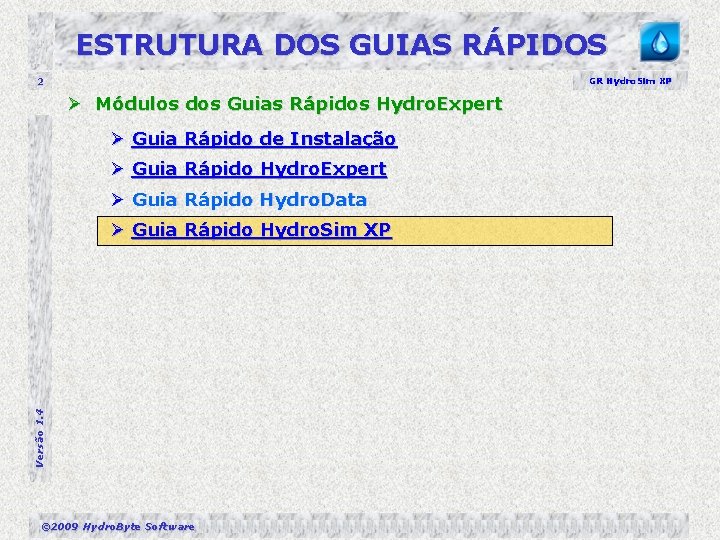

ESTRUTURA DOS GUIAS RÁPIDOS 2 GR Hydro. Sim XP Ø Módulos dos Guias Rápidos Hydro. Expert Ø Guia Rápido de Instalação Ø Guia Rápido Hydro. Expert Ø Guia Rápido Hydro. Data Versão 1. 4 Ø Guia Rápido Hydro. Sim XP © 2009 Hydro. Byte Software
CONTEÚDO 3 GR Hydro. Sim XP Versão 1. 4 Ø Nesse Guia Rápido l Hydro. Sim XP: Visão Geral l Banco de Dados Dinâmicos l Criação de um Estudo l Simulação Hidráulica de Reservatórios l Análise dos Resultados de um Estudo l Relatórios l Dicas Úteis l Recursos Avançados l ± Modo Automático x Manual ± Rebaixamento/Recuperação Estudos de Caso © 2009 Hydro. Byte Software Observação Os estudos utilizados na ilustração deste Guia Rápido foram construídos com dados fornecidos pelo ONS em sua base de dados dinâmicos e também com informações contidas no arquivo Hidr. dat do Newave.
Hydro. Sim CP 4 GR Hydro. Sim XP Versão 1. 4 Ø Visão Geral © 2009 Hydro. Byte Software O módulo Hydro. Sim XP é um simulador da operação hidráulica de reservatórios para estudos com discretização horária e horizonte diário, podendo estender -se por até alguns meses. A interface segue o padrão Hydro. Expert Slides: 5 -6
BANCO DE DADOS DIN MICOS 5 GR Hydro. Sim XP Ø Configurações de Conexão Versão 1. 4 O módulo Hydro. Sim XP possui configuração de acesso a base de dados dinâmicos. Em função do cliente registrado na licença de uso do programa, essas configurações são realizadas no diálogo de Propriedades do Sistema. Na presente versão do sistema, os seguintes DBMS são acessados pelo Hydro. Sim XP: - Firebird 1. x e 2. x - Microsoft SQL Server 7, 2005 e 2008 - IBM Informix 9, 10 e 11. x © 2009 Hydro. Byte Software Hydro. Expert Slide: 8
BANCO DE DADOS DIN MICOS 6 GR Hydro. Sim XP Ø Configurações de Conexão BDP (Duke Energy) DBMS Microsoft SQL Server Servidor Nome do servidor SQL Server disponível (ver manual de instalação Hydro. Expert sobre a instalação do Client SQL Server); Banco de dados Nome da base de dados existente no servidor configurado no item anterior; Versão 1. 4 Autenticação Windows Quando marcado, o acesso a base de dados dinâmicos será feita com o login e senha que usuário forneceu ao acessar o Windows; © 2009 Hydro. Byte Software Usuário e Senha Caso a opção de login do Hydro. Expert não tenha sido marcada, deve-se fornecer esses dados para o aceso a base de dados dinâmicos. Hydro. Expert Slide: 5
BANCO DE DADOS DIN MICOS 7 GR Hydro. Sim XP Ø Configurações de Conexão BDT (ONS) DBMS IBM Informix Servidor Nome do servidor configurado com o Setnet 32. exe (Aba Server Information, caixa IBM Informix Server); Banco de dados Nome da base de dados existente no servidor configurado no item anterior; Versão 1. 4 Utilizar login do Hydro. Expert Quando marcado, o acesso a base de dados dinâmicos será feita com o login e senha que usuário forneceu ao acessar o Hydro. Expert (diálogo Acesso ao Hydro. Expert); © 2009 Hydro. Byte Software Usuário e Senha Caso a opção de login do Hydro. Expert não tenha sido marcada, deve-se fornecer esses dados para o aceso a base de dados dinâmicos (ação denominada de Autenticação SQL Server). Hydro. Expert Slide: 5
CRIAÇÃO DE UM ESTUDO 8 GR Hydro. Sim XP Ø Aba Dados|Cenário: Seleção de Aproveitamentos A seleção de aproveitamentos é feita no quadro em destaque. São válidos os seguintes tipos: - Hidrelétricas Reservatórios Ptos. de Controle UHEs Fictícias Versão 1. 4 Observação: © 2009 Hydro. Byte Software Em função das opções do cliente, o Hydro. Sim XP pode pré-selecionar um conjunto de aproveitamentos para cada novo estudo criado em sua interface.

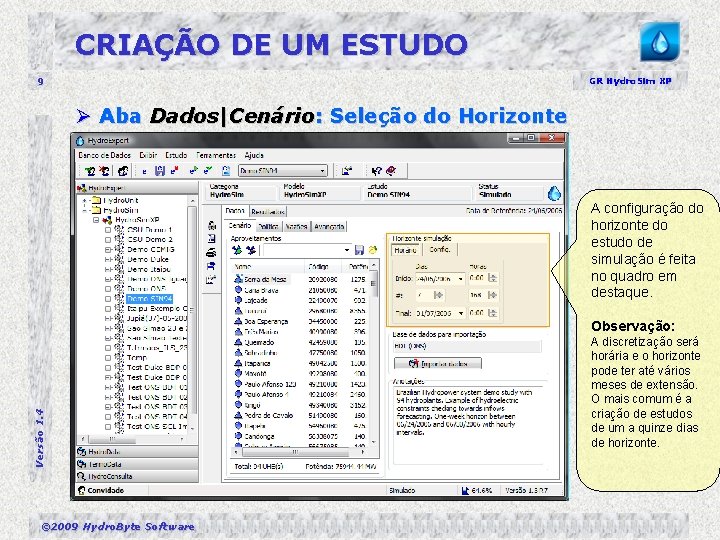

CRIAÇÃO DE UM ESTUDO 9 GR Hydro. Sim XP Ø Aba Dados|Cenário: Seleção do Horizonte A configuração do horizonte do estudo de simulação é feita no quadro em destaque. Versão 1. 4 Observação: © 2009 Hydro. Byte Software A discretização será horária e o horizonte pode ter até vários meses de extensão. O mais comum é a criação de estudos de um a quinze dias de horizonte.
CRIAÇÃO DE UM ESTUDO 10 GR Hydro. Sim XP Ø Aba Dados|Cenário: Importação de Dados A opção de importação de dados dinâmicos (veja Banco de dados Dinâmico/Configurações de Conexão) é feita ao clicar-se no botão Importar dados. Versão 1. 4 Havendo disponibilidade na base de dados dinâmicos, as seguintes informações serão importadas: - Volumes iniciais; - Volumes de espera; - Geração (programada ou verificada); - Despacho de máquinas (programado ou verificado); - Manutenção de máquinas; - Vertimentos verificados; - Vazões incrementais (previstas ou verificadas). © 2009 Hydro. Byte Software A diferenciação entre dados programados/previstos e verificados será feita em função da data de referência do estudo e a data corrente do computador. Dessa forma, o Hydro. Sim XP consegue classificar, durante o acesso a base, os dados passados e/ou futuros. Hydro. Sim XP Slide: 5

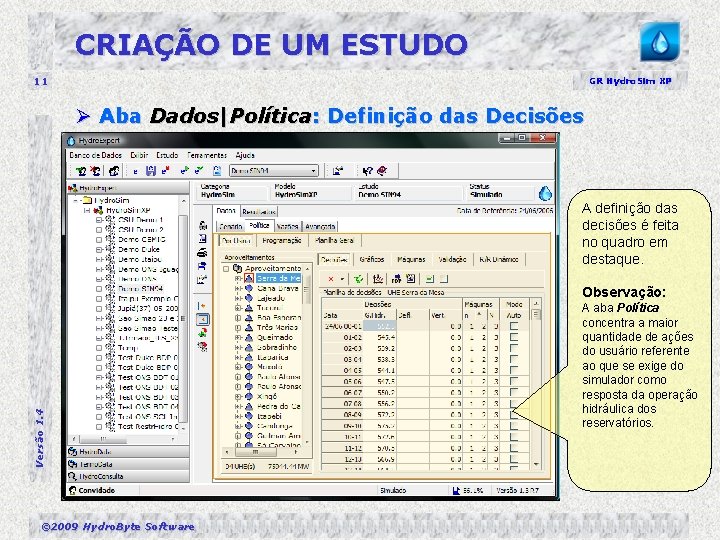

CRIAÇÃO DE UM ESTUDO 11 GR Hydro. Sim XP Ø Aba Dados|Política: Definição das Decisões A definição das decisões é feita no quadro em destaque. Versão 1. 4 Observação: © 2009 Hydro. Byte Software A aba Política concentra a maior quantidade de ações do usuário referente ao que se exige do simulador como resposta da operação hidráulica dos reservatórios.
CRIAÇÃO DE UM ESTUDO 12 GR Hydro. Sim XP Ø Aba Dados|Política: Planilha de Decisões Na aba Dados/Política definem-se as decisões de operação de cada aproveitamento. Decisão de Geração (G. Hidr. ) No caso de uma UHE, podese definir a geração hidrelétrica a ser produzida. Versão 1. 4 Decisão de Defluência (Defl. ) A definição de uma vazão defluente pode ser estipulada. © 2009 Hydro. Byte Software Nos dois casos acima, pode-se ainda determinar um valor de vertimento (mínimo). Caso sejam fornecidas as duas decisões, prevalece a de Defluência.
CRIAÇÃO DE UM ESTUDO 13 GR Hydro. Sim XP Ø Aba Dados|Política: Despacho de Máquinas Na aba Dados/Política definem-se, também, o despacho e a manutenção de máquinas hidráulicas. Número mínimo de máquinas sincronizadas (n) Restrição elétrica cadastrada na base Hydro. Data. Versão 1. 4 Máquinas despachadas (*) Número de máquinas despachadas a ser considerado na simulação. © 2009 Hydro. Byte Software Disponibilidade (N) Número disponível de máquinas, considerando a manutenção das mesmas. Auto Modo de simulação (veja Recursos Avançados).
CRIAÇÃO DE UM ESTUDO 14 GR Hydro. Sim XP Ø Aba Dados|Vazões Na aba Dados|Vazões apresentam-se os dados de vazão incremental prevista e/ou verificada para o estudo de simulação. Versão 1. 4 Observação: Na aba Planilha Geral vê-se a tabela com as vazões incrementais de cada aproveitamento. Na aba Por Usina, pode-se visualizar um gráfico das vazões para cada aproveitamento. © 2009 Hydro. Byte Software

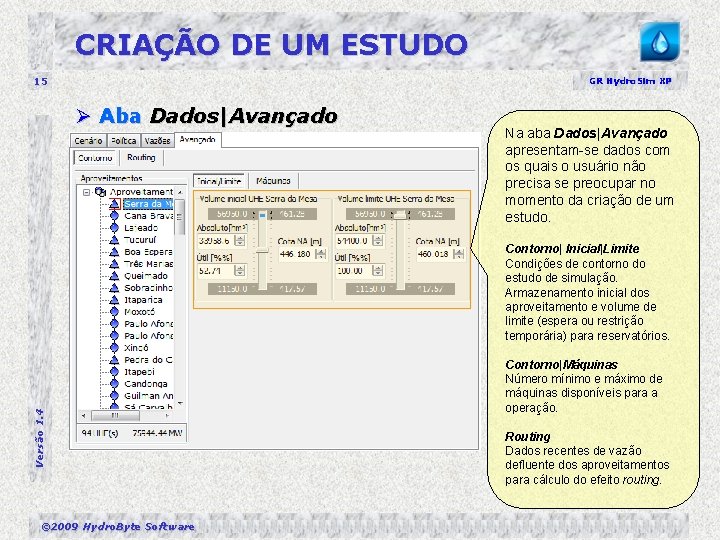

CRIAÇÃO DE UM ESTUDO 15 GR Hydro. Sim XP Ø Aba Dados|Avançado Na aba Dados|Avançado apresentam-se dados com os quais o usuário não precisa se preocupar no momento da criação de um estudo. Versão 1. 4 Contorno| Inicial|Limite Condições de contorno do estudo de simulação. Armazenamento inicial dos aproveitamento e volume de limite (espera ou restrição temporária) para reservatórios. © 2009 Hydro. Byte Software Contorno|Máquinas Número mínimo e máximo de máquinas disponíveis para a operação. Routing Dados recentes de vazão defluente dos aproveitamentos para cálculo do efeito routing.

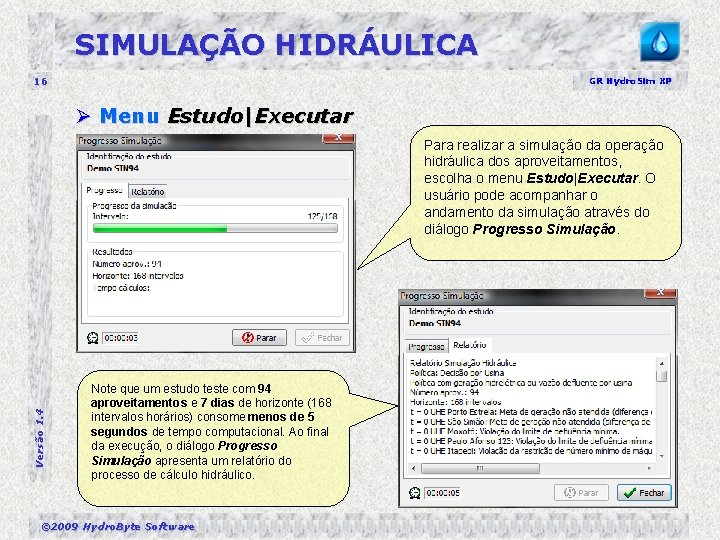

SIMULAÇÃO HIDRÁULICA 16 GR Hydro. Sim XP Ø Menu Estudo|Executar Versão 1. 4 Para realizar a simulação da operação hidráulica dos aproveitamentos, escolha o menu Estudo|Executar. O usuário pode acompanhar o andamento da simulação através do diálogo Progresso Simulação. Note que um estudo teste com 94 aproveitamentos e 7 dias de horizonte (168 intervalos horários) consome menos de 5 segundos de tempo computacional. Ao final da execução, o diálogo Progresso Simulação apresenta um relatório do processo de cálculo hidráulico. © 2009 Hydro. Byte Software

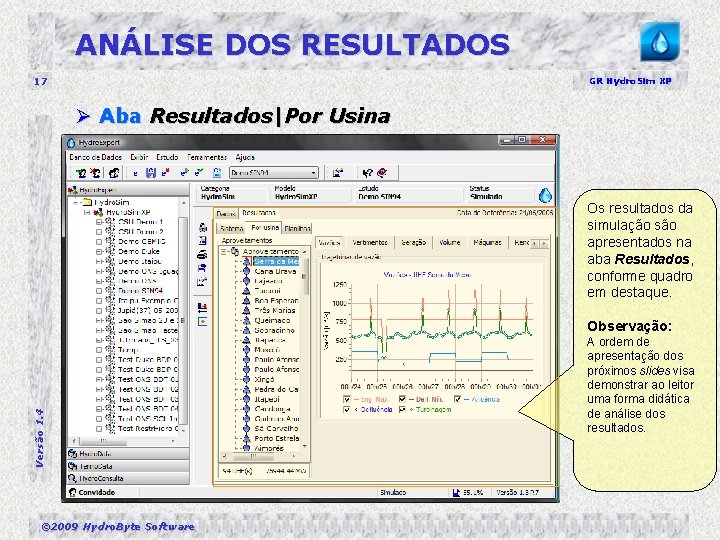

ANÁLISE DOS RESULTADOS 17 GR Hydro. Sim XP Ø Aba Resultados|Por Usina Os resultados da simulação são apresentados na aba Resultados, conforme quadro em destaque. Versão 1. 4 Observação: © 2009 Hydro. Byte Software A ordem de apresentação dos próximos slides visa demonstrar ao leitor uma forma didática de análise dos resultados.

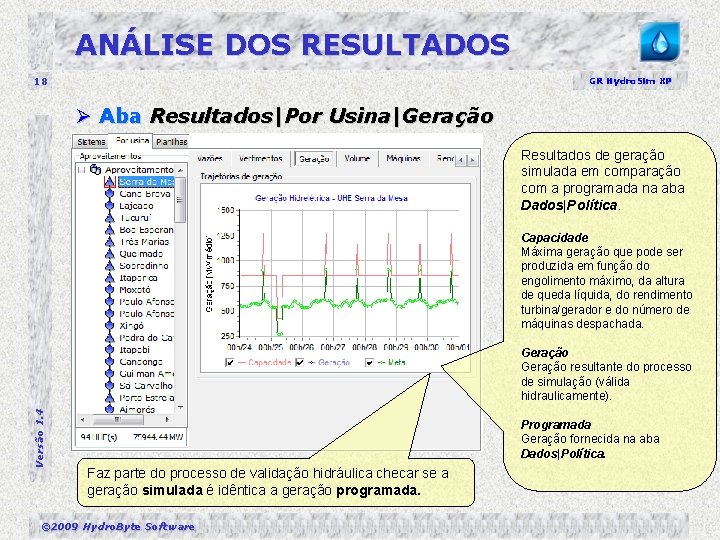

ANÁLISE DOS RESULTADOS 18 GR Hydro. Sim XP Ø Aba Resultados|Por Usina|Geração Resultados de geração simulada em comparação com a programada na aba Dados|Política. Capacidade Máxima geração que pode ser produzida em função do engolimento máximo, da altura de queda líquida, do rendimento turbina/gerador e do número de máquinas despachada. Versão 1. 4 Geração resultante do processo de simulação (válida hidraulicamente). Programada Geração fornecida na aba Dados|Política. Faz parte do processo de validação hidráulica checar se a geração simulada é idêntica a geração programada. © 2009 Hydro. Byte Software

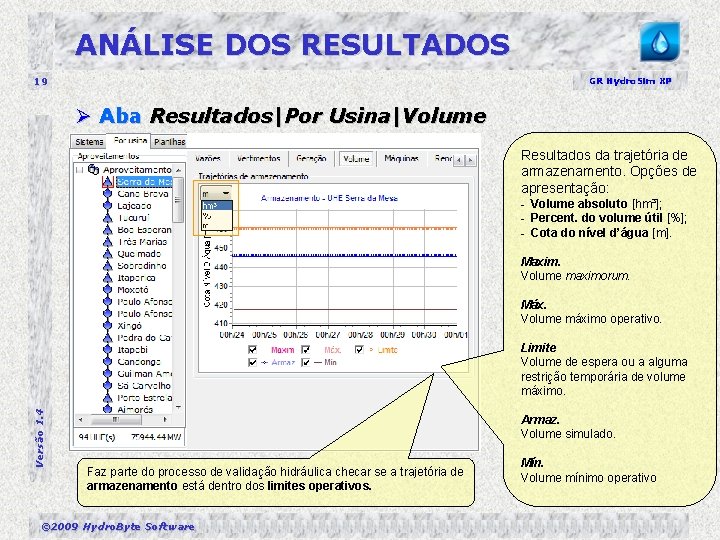

ANÁLISE DOS RESULTADOS 19 GR Hydro. Sim XP Ø Aba Resultados|Por Usina|Volume Resultados da trajetória de armazenamento. Opções de apresentação: - Volume absoluto [hm³]; - Percent. do volume útil [%]; - Cota do nível d’água [m]. Maxim. Volume maximorum. Máx. Volume máximo operativo. Versão 1. 4 Limite Volume de espera ou a alguma restrição temporária de volume máximo. Armaz. Volume simulado. Faz parte do processo de validação hidráulica checar se a trajetória de armazenamento está dentro dos limites operativos. © 2009 Hydro. Byte Software Mín. Volume mínimo operativo

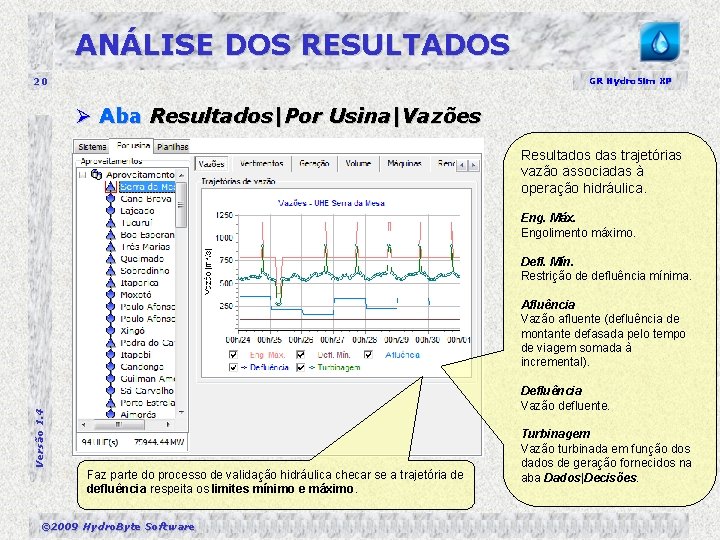

ANÁLISE DOS RESULTADOS 20 GR Hydro. Sim XP Ø Aba Resultados|Por Usina|Vazões Resultados das trajetórias vazão associadas à operação hidráulica. Eng. Máx. Engolimento máximo. Defl. Mín. Restrição de defluência mínima. Versão 1. 4 Afluência Vazão afluente (defluência de montante defasada pelo tempo de viagem somada à incremental). Defluência Vazão defluente. Faz parte do processo de validação hidráulica checar se a trajetória de defluência respeita os limites mínimo e máximo. © 2009 Hydro. Byte Software Turbinagem Vazão turbinada em função dos dados de geração fornecidos na aba Dados|Decisões.
ANÁLISE DOS RESULTADOS 21 GR Hydro. Sim XP Ø Aba Resultados|Por Usina|Máquinas Visualização do despacho de máquinas e seus limites. Máximo Número máximo de máquinas disponíveis para a operação (considera o cronograma e/ou histórico de manutenções). Despach. Número de máquinas despachadas. Versão 1. 4 Mínimo Número mínimo de máquinas sincronizadas. © 2009 Hydro. Byte Software
ANÁLISE DOS RESULTADOS 22 GR Hydro. Sim XP Ø Aba Resultados|Por Usina|Rendimento Trajetórias de rendimento dos conjuntos turbina/gerador e da produtividade do processo de geração hidrelétrica. Rendimento dos conjuntos turbina/gerador. Função da curva colina cadastrada no Hydro. Data. Versão 1. 4 Produtividade do processo de geração [MW/m³/s]. © 2009 Hydro. Byte Software
ANÁLISE DOS RESULTADOS 23 GR Hydro. Sim XP Ø Aba Resultados|Planilhas Detalhamento numérico dos resultados na forma de planilhas (por aproveitam. ). Volume Trajetórias em hm³, % útil e m. Defluência Vazões defluente, turbinada e vertida. Balanço Vazões defluente de montante (defasada), incremental, afluente, defluente e perdida por evaporação. Versão 1. 4 Geração simulada. © 2009 Hydro. Byte Software Alturas de queda bruta e líquida. Máquinas Relatório em formato DOUG (ONS).

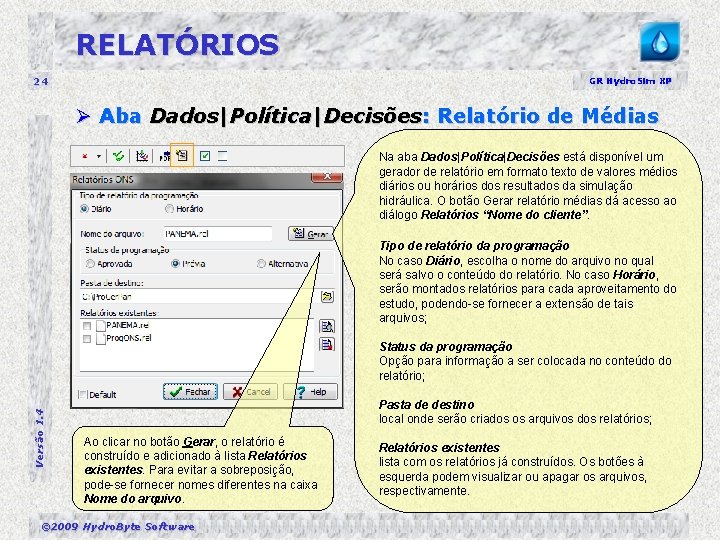

RELATÓRIOS 24 GR Hydro. Sim XP Ø Aba Dados|Política|Decisões: Relatório de Médias Na aba Dados|Política|Decisões está disponível um gerador de relatório em formato texto de valores médios diários ou horários dos resultados da simulação hidráulica. O botão Gerar relatório médias dá acesso ao diálogo Relatórios “Nome do cliente”. Tipo de relatório da programação No caso Diário, escolha o nome do arquivo no qual será salvo o conteúdo do relatório. No caso Horário, serão montados relatórios para cada aproveitamento do estudo, podendo-se fornecer a extensão de tais arquivos; Versão 1. 4 Status da programação Opção para informação a ser colocada no conteúdo do relatório; Pasta de destino local onde serão criados os arquivos dos relatórios; Ao clicar no botão Gerar, o relatório é construído e adicionado à lista Relatórios existentes. Para evitar a sobreposição, pode-se fornecer nomes diferentes na caixa Nome do arquivo. © 2009 Hydro. Byte Software Relatórios existentes lista com os relatórios já construídos. Os botões à esquerda podem visualizar ou apagar os arquivos, respectivamente.
RELATÓRIOS 25 GR Hydro. Sim XP Ø Aba Dados|Política|Decisões: Relatório de Médias Na aba Dados|Política|Decisões está disponível um gerador de relatório em formato texto de valores médios diários ou horários dos resultados da simulação hidráulica. O botão Gerar relatório médias dá acesso ao diálogo Relatórios “Nome do cliente”. Tipo de relatório da programação No caso Diário, escolha o nome do arquivo no qual será salvo o conteúdo do relatório. No caso Horário, serão montados relatórios para cada aproveitamento do estudo, podendo-se fornecer a extensão de tais arquivos; Versão 1. 4 Status da programação Opção para informação a ser colocada no conteúdo do relatório; Pasta de destino local onde serão criados os arquivos dos relatórios; Ao clicar no botão Gerar, o relatório é construído e adicionado à lista Relatórios existentes. Para evitar a sobreposição, pode-se fornecer extensões diferentes na caixa Extensão do arquivo. © 2009 Hydro. Byte Software Relatórios existentes lista com os relatórios já construídos. Os botões à esquerda podem visualizar ou apagar os arquivos, respectivamente.
RELATÓRIOS 26 GR Hydro. Sim XP Ø Aba Dados|Política|Decisões: Relatório de Médias Versão 1. 4 Exemplo de relatório com médias diárias criado como resultado de um estudo com horizonte de uma semana (sete dias) da programação de geração e operação hidráulica das usinas do Rio Paranapanema. Nesse exemplo, destaque para a UHE Jurumirim. Exemplo de relatório com médias de ½ horas criado como resultado de um estudo com horizonte de uma semana (sete dias) da programação de geração e operação hidráulica das usinas do Rio Paranapanema. Nesse exemplo, destaque para a UHE Jurumirim. © 2009 Hydro. Byte Software

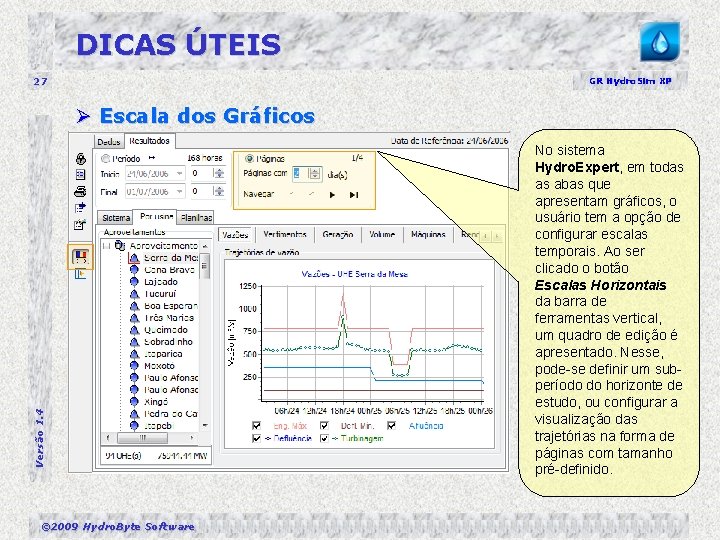

DICAS ÚTEIS 27 GR Hydro. Sim XP Versão 1. 4 Ø Escala dos Gráficos © 2009 Hydro. Byte Software No sistema Hydro. Expert, em todas as abas que apresentam gráficos, o usuário tem a opção de configurar escalas temporais. Ao ser clicado o botão Escalas Horizontais da barra de ferramentas vertical, um quadro de edição é apresentado. Nesse, pode-se definir um subperíodo do horizonte de estudo, ou configurar a visualização das trajetórias na forma de páginas com tamanho pré-definido.

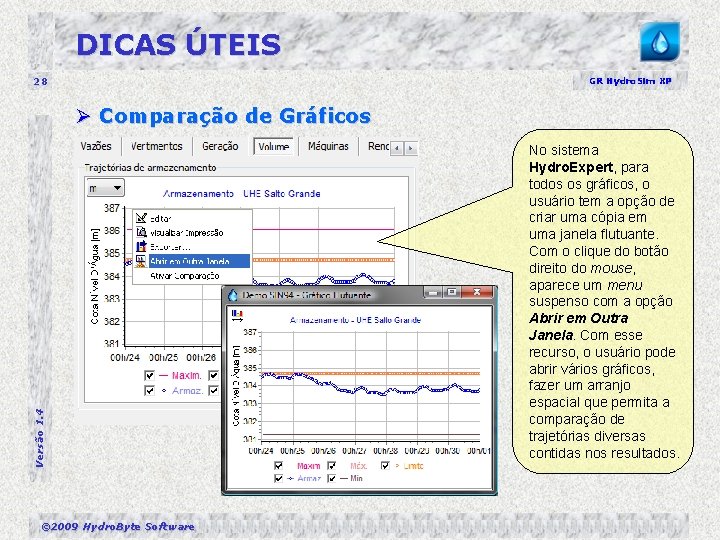

DICAS ÚTEIS 28 GR Hydro. Sim XP Versão 1. 4 Ø Comparação de Gráficos © 2009 Hydro. Byte Software No sistema Hydro. Expert, para todos os gráficos, o usuário tem a opção de criar uma cópia em uma janela flutuante. Com o clique do botão direito do mouse, aparece um menu suspenso com a opção Abrir em Outra Janela. Com esse recurso, o usuário pode abrir vários gráficos, fazer um arranjo espacial que permita a comparação de trajetórias diversas contidas nos resultados.
DICAS ÚTEIS 29 GR Hydro. Sim XP Ø Em Planilhas, Copiar Células Versão 1. 4 No sistema Hydro. Expert, para todas as planilhas com edição, o usuário tem a opção de copiar células de forma rápida. Com o clique do botão direito do mouse, aparece um menu suspenso com a opção Copiar células. No diálogo de mesmo nome, o usuário pode escolher entre cinco opções de cópia rápida de valores. Esse recurso economiza tempo de edição de planilhas, como o caso da planilha de decisões existente em Dados|Política. © 2009 Hydro. Byte Software
DICAS ÚTEIS 30 GR Hydro. Sim XP Ø Aba Dados|Política : Validação de Dados A aba Dados/Política possui um recurso automático de validação de dados por meio de cores. A validação se apresenta em dois tipos de problema: erro ou aviso. As linhas da Planilha de decisões com problemas possuem uma descrição textual que pode ser visualizada aproximando-se o mouse dos triângulos vermelhos pintados na primeira coluna da planilha. Erros Versão 1. 4 Erro: violação da restrição de vazão defluente máxima. © 2009 Hydro. Byte Software As linhas que são validadas e apresentam erros nos dados são pintadas em cor vermelha. Tais erros devem ser resolvidos antes da execução do estudo. Avisos As linhas que são validadas e apresentam problemas que não são caracterizados como erros, são pintadas com a cor amarela. Tais problemas são gerenciados automaticamente pelo simulador, devendo apenas o usuário ser alertado para possíveis problemas.
DICAS ÚTEIS 31 GR Hydro. Sim XP Ø Aba Dados|Política : Validação de Dados Abaixo faz-se uma descrição dos possíveis erros verificados pela validação automática: Erros 1. Linha 01/12 00 -01 Erro: vertimento maior que vazão defluente. (Vert = 180 > Defl. = 150) 2. Linha 01 -02 Erro: violação da restrição de potência máxima (por máquina). (G. Hidr. = 50 > P. Max. = 48; com n* = 1 Maq. ) Versão 1. 4 Erro: violação da restrição de vazão defluente máxima. © 2009 Hydro. Byte Software 3. Linha 02 -03 Erro: violação da restrição de potência mínima (por máquina). (G. Hidr. = 15 < P. Min. = 20; com n* = 1) 4. Linha 03 -04 Erro: violação da restrição de número de máquinas disponíveis. (n* = 2 > N = 1)
DICAS ÚTEIS 32 GR Hydro. Sim XP Ø Aba Dados|Política : Validação de Dados Continuação da descrição dos possíveis erros verificados pela validação automática: Erros 5. Linha 08 -09 Erro: violação da restrição de vazão defluente mínima. (Defl. = 140 < Defl. Mín. = 147) 6. Linha 09 -10 Erro: violação da restrição de vazão defluente máxima. (Defl. = 1300 > Defl. Máx. = 1200) Versão 1. 4 Erro: violação da restrição de vazão defluente máxima. © 2009 Hydro. Byte Software
DICAS ÚTEIS 33 GR Hydro. Sim XP Ø Aba Dados|Política : Validação de Dados Abaixo faz-se uma descrição dos avisos lançados durante a validação automática: Avisos 1. Linha 04 -05 Aviso: não foram fornecidas decisões de geração ou vazão defluente. (Dados em branco. O simulador opera mantendo nível) 2. Linha 05 -06 Aviso: não foram fornecidas decisões de número de máquinas despachadas. (Dados em branco. O simulador adota n* = N) Versão 1. 4 Erro: violação da restrição de vazão defluente máxima. © 2009 Hydro. Byte Software 3. Linha 06 -07 Aviso: decisão duplicada. Prevalece decisão de vazão defluente. (G. Hidr. = 44 e Defl. = 140) 4. Linha 07 -08 Aviso: violação da restrição de número mínimo de máquinas sincronizadas. (n* = 0 < n = 1)

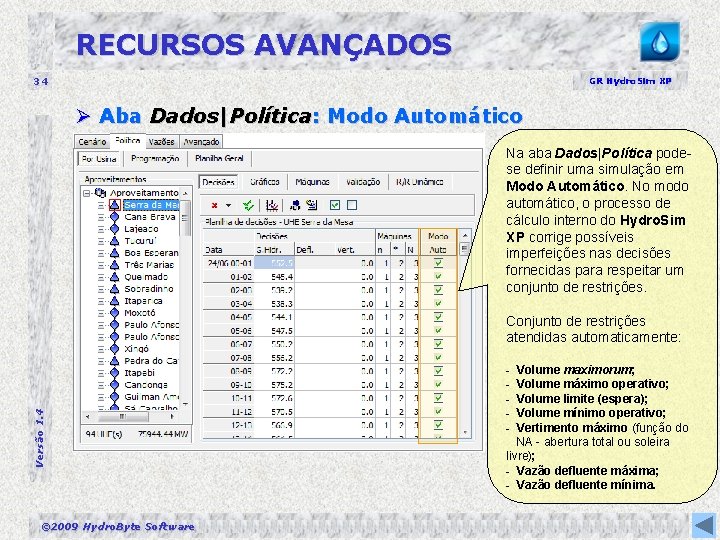

RECURSOS AVANÇADOS 34 GR Hydro. Sim XP Ø Aba Dados|Política: Modo Automático Na aba Dados|Política podese definir uma simulação em Modo Automático. No modo automático, o processo de cálculo interno do Hydro. Sim XP corrige possíveis imperfeições nas decisões fornecidas para respeitar um conjunto de restrições. Versão 1. 4 Conjunto de restrições atendidas automaticamente: © 2009 Hydro. Byte Software - Volume maximorum; Volume máximo operativo; Volume limite (espera); Volume mínimo operativo; Vertimento máximo (função do NA - abertura total ou soleira livre); - Vazão defluente máxima; - Vazão defluente mínima.
RECURSOS AVANÇADOS 35 GR Hydro. Sim XP Ø Aba Dados|Política: Modo Automático Versão 1. 4 Início © 2009 Hydro. Byte Software O Modo Automático possui um algoritmo interno de operação de reservatório em situação de cheia, tornando fácil e ágil o uso do simulador em situações de grandes afluências. No fluxograma ao lado, pode-se ter uma idéia da hierarquia de atendimento automático das restrições, sendo: - Volume limite (espera); - Restrição de defluência máxima de jusante; - Volume máximo operativo; - Restrição de defluência máxima em função da capacidade de vertimento; - Volume máximo maximorum. O simulador determina vazões turbinada e vertida que sejam adequadas às restrições acima.

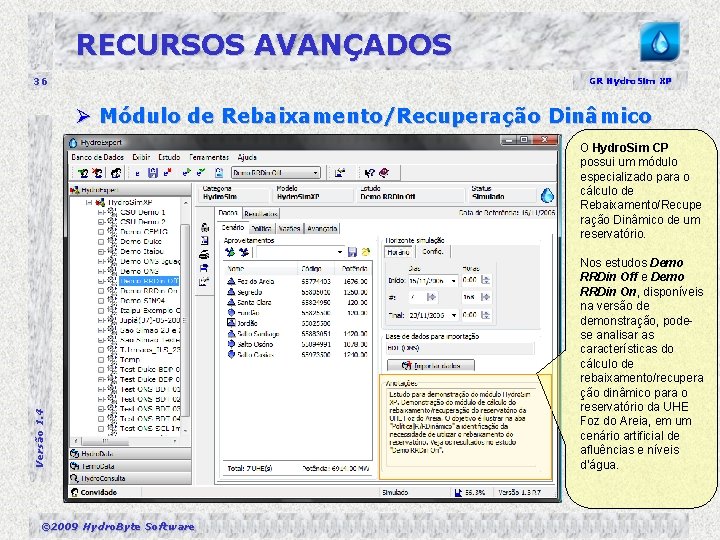

RECURSOS AVANÇADOS 36 GR Hydro. Sim XP Ø Módulo de Rebaixamento/Recuperação Dinâmico Versão 1. 4 O Hydro. Sim CP possui um módulo especializado para o cálculo de Rebaixamento/Recupe ração Dinâmico de um reservatório. © 2009 Hydro. Byte Software Nos estudos Demo RRDin Off e Demo RRDin On, disponíveis na versão de demonstração, podese analisar as características do cálculo de rebaixamento/recupera ção dinâmico para o reservatório da UHE Foz do Areia, em um cenário artificial de afluências e níveis d’água.

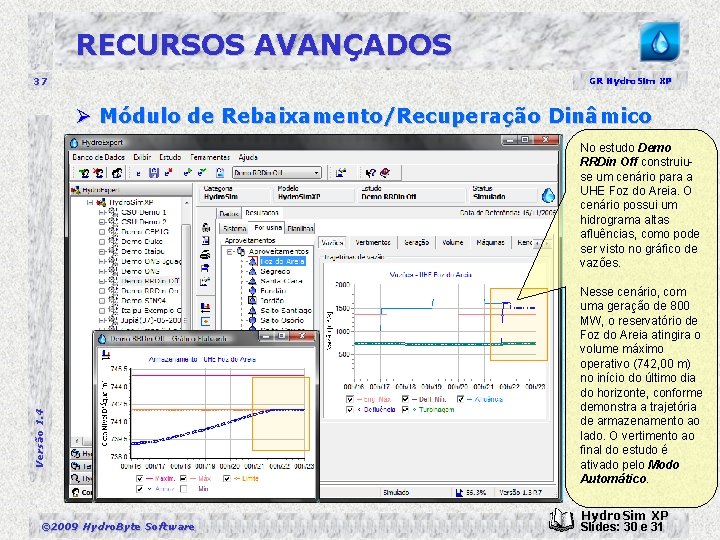

RECURSOS AVANÇADOS 37 GR Hydro. Sim XP Ø Módulo de Rebaixamento/Recuperação Dinâmico Versão 1. 4 No estudo Demo RRDin Off construiuse um cenário para a UHE Foz do Areia. O cenário possui um hidrograma altas afluências, como pode ser visto no gráfico de vazões. © 2009 Hydro. Byte Software Nesse cenário, com uma geração de 800 MW, o reservatório de Foz do Areia atingira o volume máximo operativo (742, 00 m) no início do último dia do horizonte, conforme demonstra a trajetória de armazenamento ao lado. O vertimento ao final do estudo é ativado pelo Modo Automático. Hydro. Sim XP Slides: 30 e 31
RECURSOS AVANÇADOS 38 GR Hydro. Sim XP Ø Aba Dados|Política|RR Dinâmico O módulo R/R Dinâmico atua sobre um estudo que já possua resultados. Ao selecionar um aproveitamento*, na aba Dados|Política|RR Dinâmico temse acesso ao módulo de cálculo. Horizonte para previsão de vazões afluentes Define, dentro do horizonte do estudo, o período considerado para as previsões de vazão afluente e comportamento do reservatório selecionado. Versão 1. 4 Abas Situação e Gráficos Veja detalhes sobre o conteúdo dessas abas no próximo slide. © 2009 Hydro. Byte Software * O cálculo não é válido para Pontos de Controle, uma vez que esses não possuem reservatório. Reservatórios e Usinas Fictícias podem usufruir do módulo R/R Dinâmico.

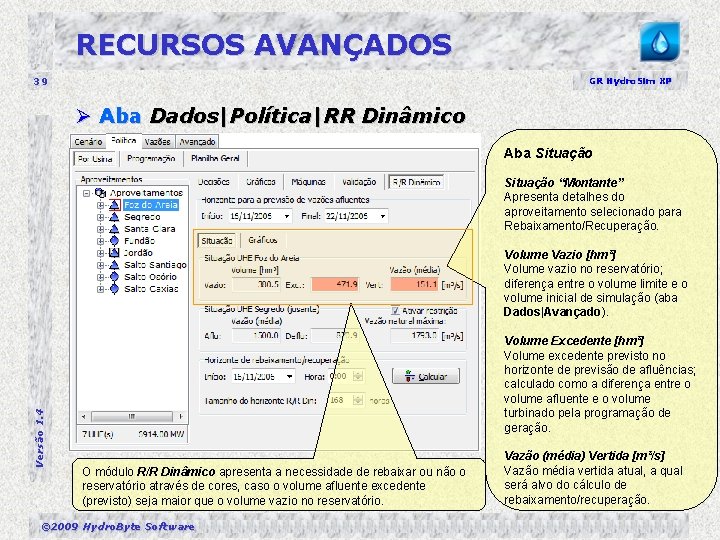

RECURSOS AVANÇADOS 39 GR Hydro. Sim XP Ø Aba Dados|Política|RR Dinâmico Aba Situação “Montante” Apresenta detalhes do aproveitamento selecionado para Rebaixamento/Recuperação. Versão 1. 4 Volume Vazio [hm³] Volume vazio no reservatório; diferença entre o volume limite e o volume inicial de simulação (aba Dados|Avançado). Volume Excedente [hm³] Volume excedente previsto no horizonte de previsão de afluências; calculado como a diferença entre o volume afluente e o volume turbinado pela programação de geração. O módulo R/R Dinâmico apresenta a necessidade de rebaixar ou não o reservatório através de cores, caso o volume afluente excedente (previsto) seja maior que o volume vazio no reservatório. © 2009 Hydro. Byte Software Vazão (média) Vertida [m³/s] Vazão média vertida atual, a qual será alvo do cálculo de rebaixamento/recuperação.
RECURSOS AVANÇADOS 40 GR Hydro. Sim XP Ø Aba Dados|Política|RR Dinâmico Aba Situação “Jusante” Apresenta detalhes do aproveitamento à jusante do selecionado para Rebaixamento/Recuperação. Vazão (média) Afluente [m³/s] Vazão média afluente ao reservatório de jusante. Versão 1. 4 Vazão (média) Defluente [m³/s] Vazão média defluente do reservatório de jusante. Função da programação de geração. O módulo R/R Dinâmico possui um recurso automático de atendimento de uma restrição de vazão natural máxima no aproveitamento localizado à jusante daquele sendo rebaixado. © 2009 Hydro. Byte Software Ativar restrição Se ativo, faz com que a vazão vertida de montante respeite a Vazão natural máxima calculada para o aproveitamento de jusante durante o período selecionado de previsão.

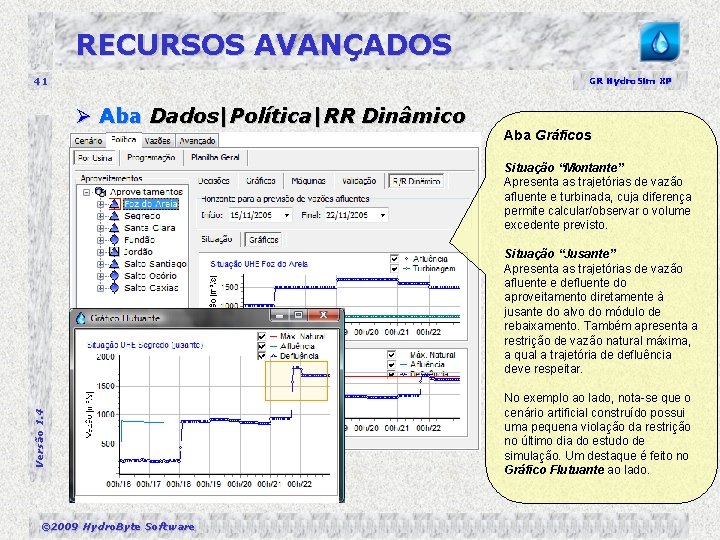

RECURSOS AVANÇADOS 41 GR Hydro. Sim XP Ø Aba Dados|Política|RR Dinâmico Aba Gráficos Situação “Montante” Apresenta as trajetórias de vazão afluente e turbinada, cuja diferença permite calcular/observar o volume excedente previsto. Versão 1. 4 Situação “Jusante” Apresenta as trajetórias de vazão afluente e defluente do aproveitamento diretamente à jusante do alvo do módulo de rebaixamento. Também apresenta a restrição de vazão natural máxima, a qual a trajetória de defluência deve respeitar. © 2009 Hydro. Byte Software No exemplo ao lado, nota-se que o cenário artificial construído possui uma pequena violação da restrição no último dia do estudo de simulação. Um destaque é feito no Gráfico Flutuante ao lado.
RECURSOS AVANÇADOS 42 GR Hydro. Sim XP Ø Aba Dados|Política|RR Dinâmico Exemplo de Rebaixamento Calcular Ao se escolher um horizonte de rebaixamento de 48 horas a partir do primeiro dia do horizonte de previsão, o botão Calcular permite realizar os cálculos de rebaixamento/recuperação. Versão 1. 4 Ao usuário é fornecido um diálogo de confirmação da alteração da programação de vazões vertidas para o rebaixamento/recuperação. © 2009 Hydro. Byte Software Na aba Decisões, pode-se verificar os dados de programação de vertimentos, conforme ilustrado na figura ao lado com o gráfico de Programação de Vazões – UHE Foz do Areia, em detalhe a trajetória de 48 valores de vertimento numericamente igual a 529 m³/s

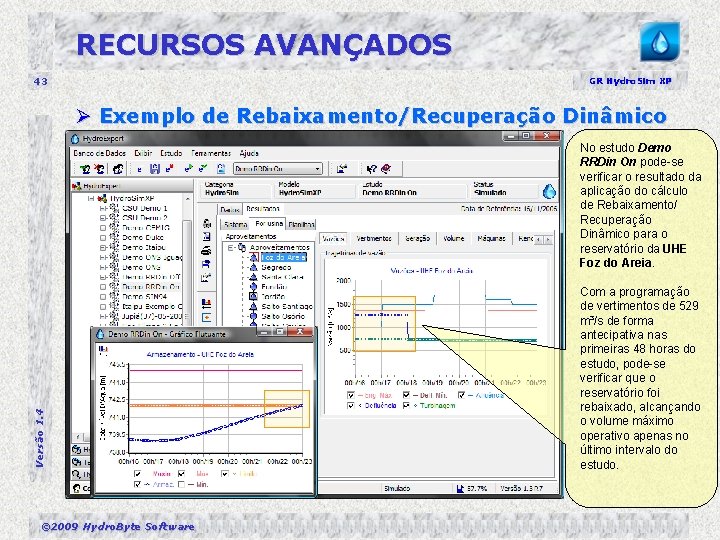

RECURSOS AVANÇADOS 43 GR Hydro. Sim XP Ø Exemplo de Rebaixamento/Recuperação Dinâmico Versão 1. 4 No estudo Demo RRDin On pode-se verificar o resultado da aplicação do cálculo de Rebaixamento/ Recuperação Dinâmico para o reservatório da UHE Foz do Areia. © 2009 Hydro. Byte Software Com a programação de vertimentos de 529 m³/s de forma antecipativa nas primeiras 48 horas do estudo, pode-se verificar que o reservatório foi rebaixado, alcançando o volume máximo operativo apenas no último intervalo do estudo.
RECURSOS AVANÇADOS 44 GR Hydro. Sim XP Ø Aba Dados|Política|RR Dinâmico Versão 1. 4 Como resultado final do uso do módulo de Rebaixamento/Recuperação Dinâmico, pode-se observar o rebaixamento do reservatório da UHE Foz do Areia (montante), realizado nas primeiras 48 horas do horizonte de estudo, e com atendimento da restrição de defluência na UHE Segredo (jusante) limitada ao valor de vazão natural máxima. Vale a pena destacar que o exemplo apresentado para as UHEs Foz do Areia e Segredo pode ser expandido e/ou aplicado a outros reservatórios. O Módulo de Rebaixamento/Recuperação foi implementado de forma genérica, ou seja, basta selecionar um aproveitamento com reservatório na aba Política|Decisões para ativar as funcionalidades. © 2009 Hydro. Byte Software

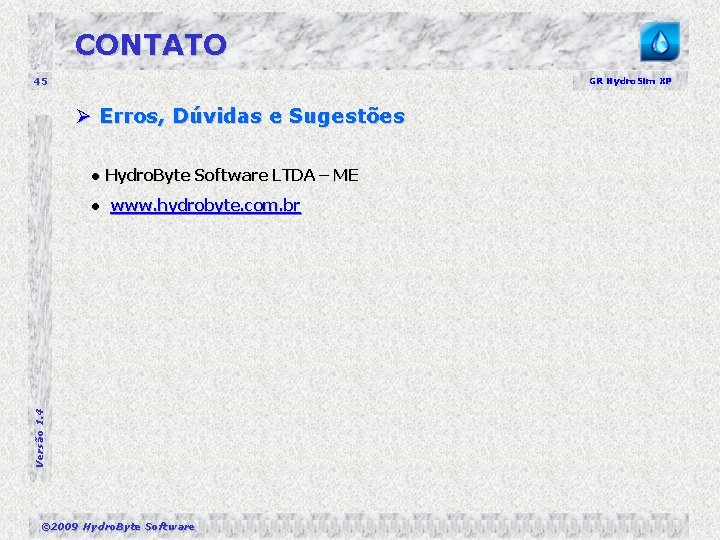

CONTATO 45 GR Hydro. Sim XP Ø Erros, Dúvidas e Sugestões l www. hydrobyte. com. br Versão 1. 4 l Hydro. Byte Software LTDA – ME © 2009 Hydro. Byte Software
