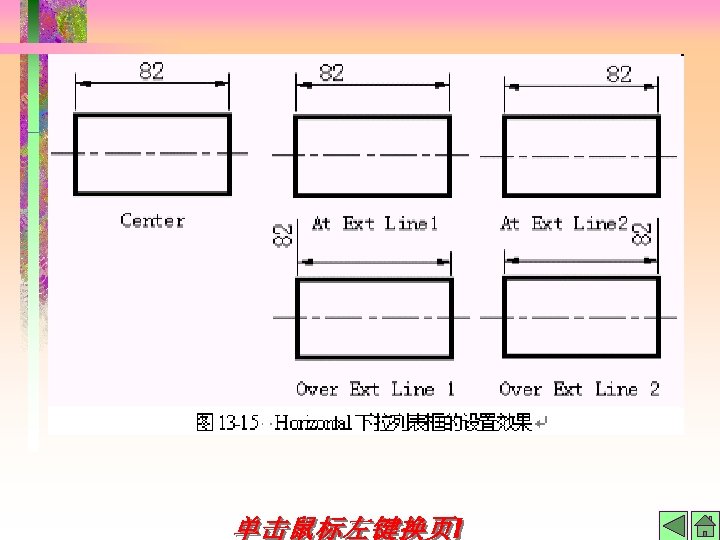

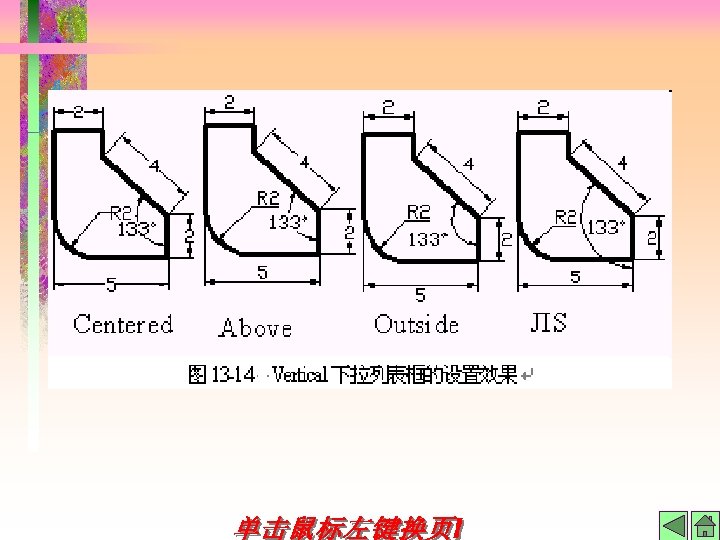

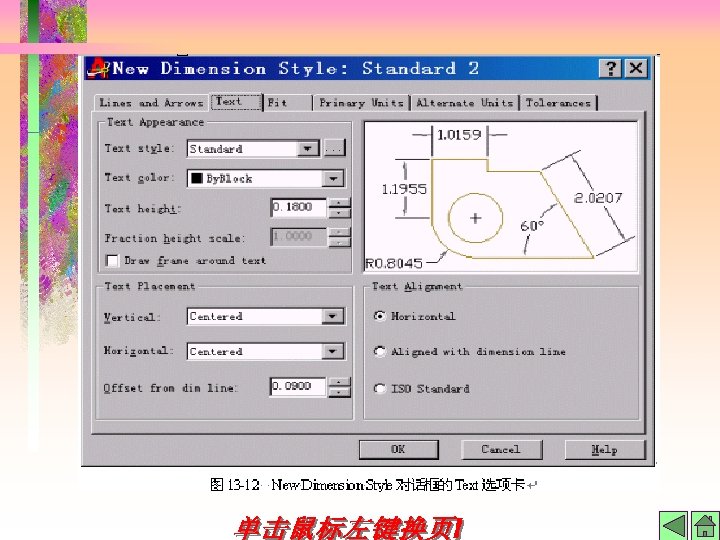

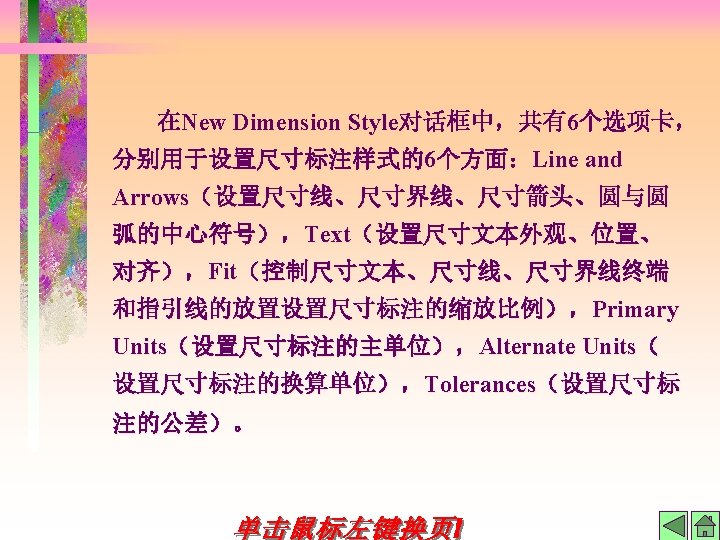

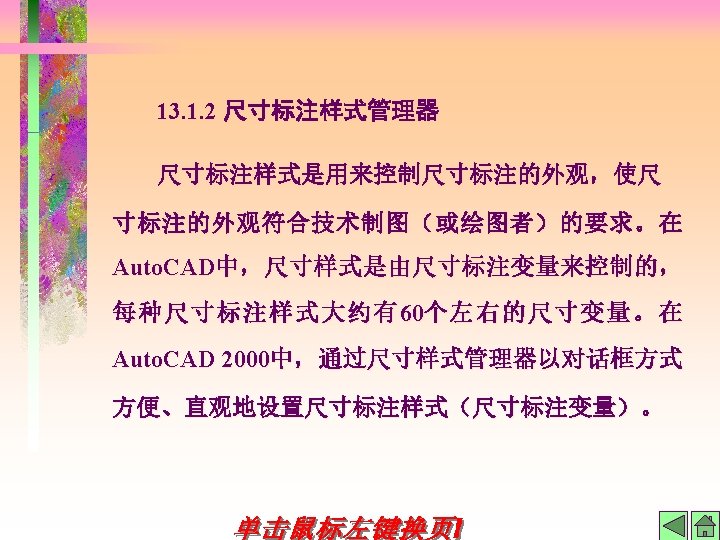

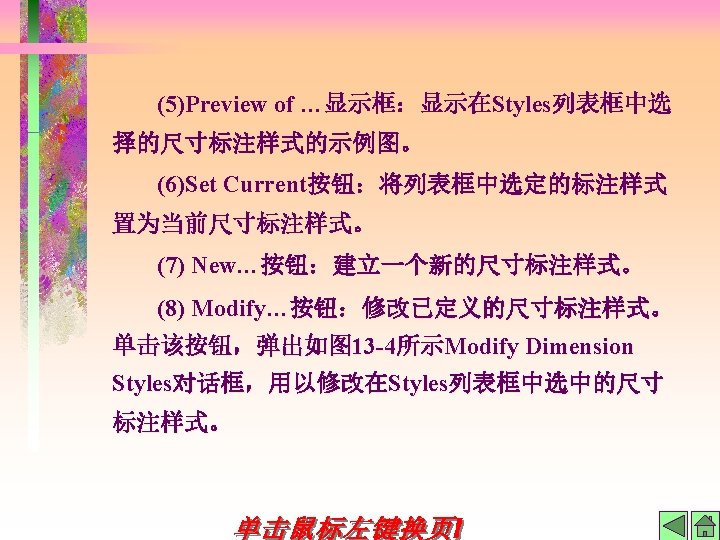

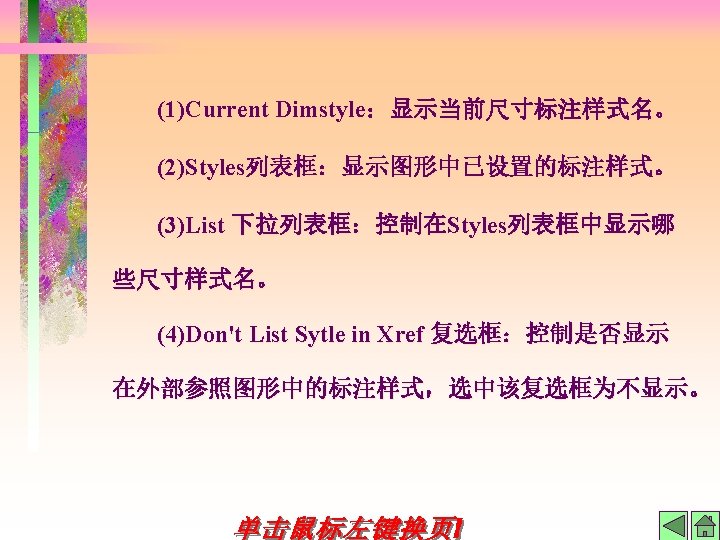

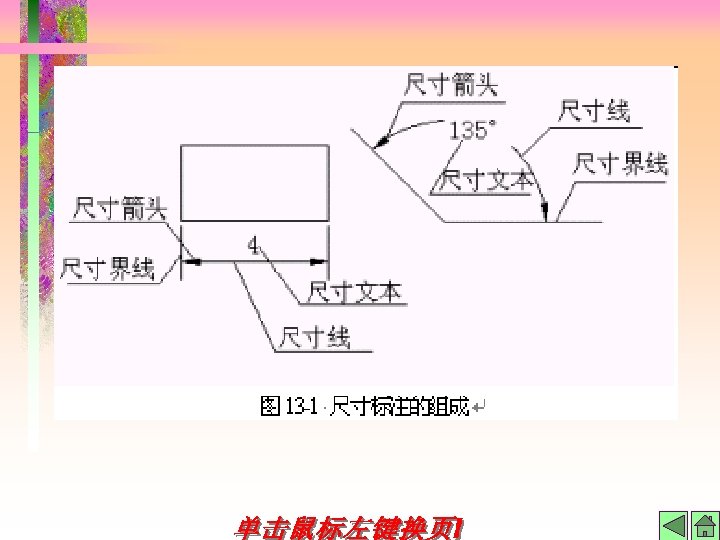

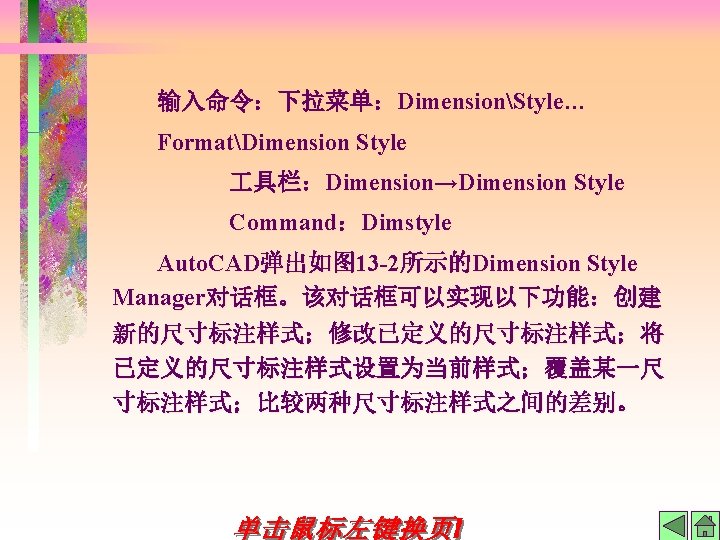

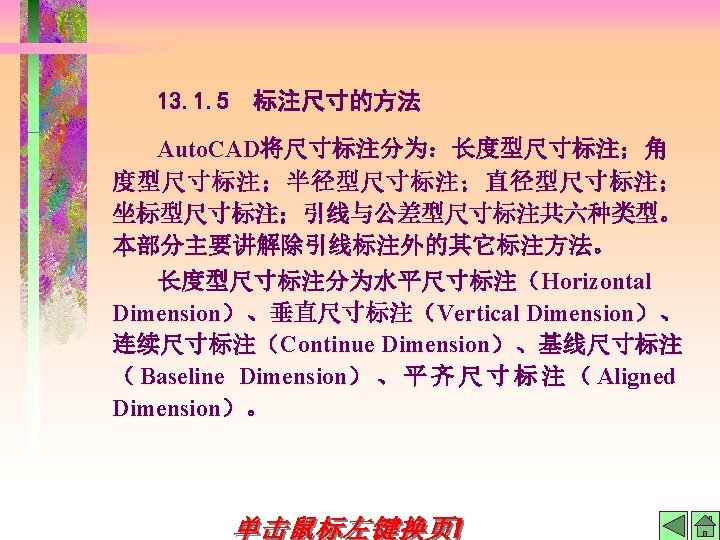

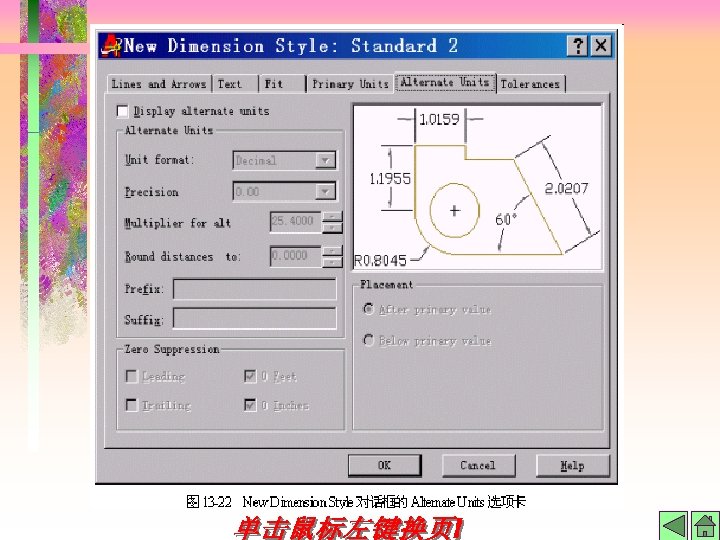

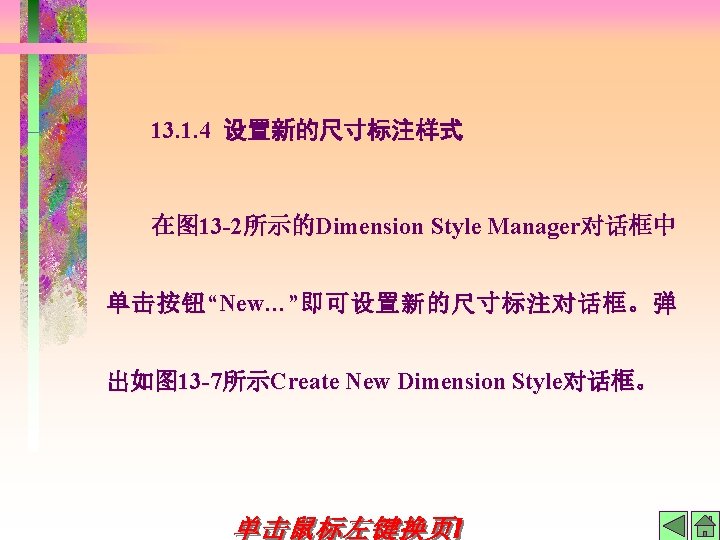

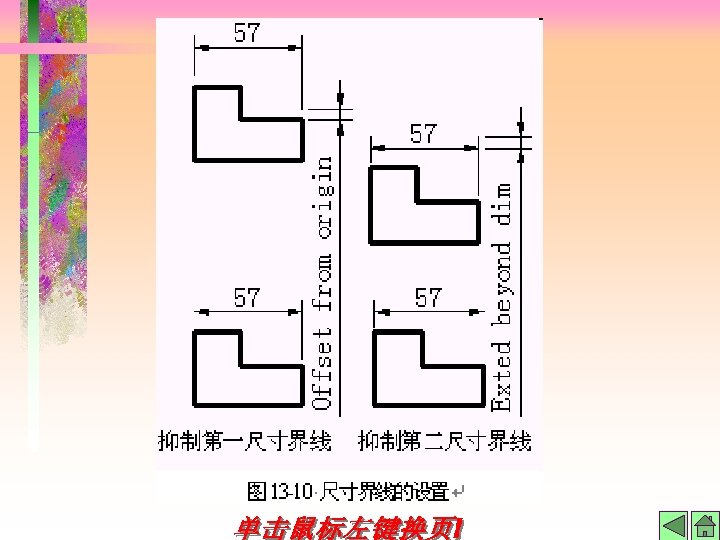

1 Horizontal Dimension Vertical Dimension DimensionLinear DimensionLinear Dimension

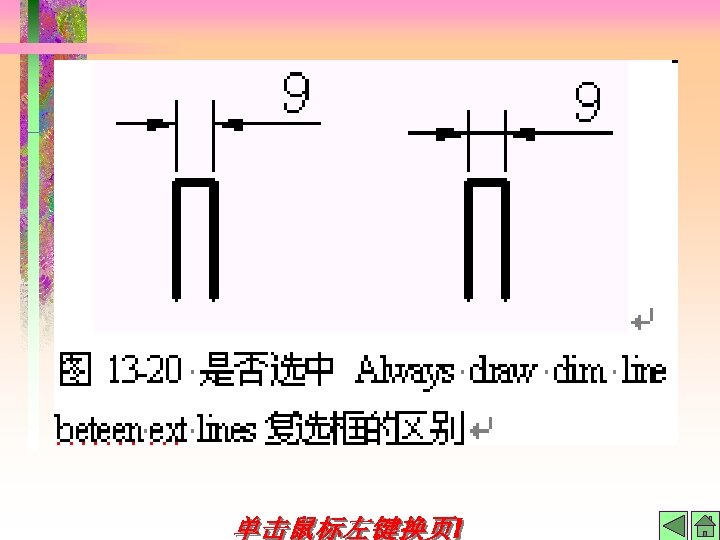

1. 标注水平尺寸和垂直尺寸（Horizontal Dimension 、Vertical Dimension） 输入命令：下拉菜单：DimensionLinear 具栏：Dimension→Linear Dimension Command：Dimlinear Specify first extension line origin or <select object>： Specify second extension line origin： Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]： 则Auto. CAD标注指定两点之间的距离。

3）在“Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]：”提 示下选取“Text”选项，输入“T”，表示将通过命令行 输入尺寸数字。继续提示： Enter dimension text <缺省值>：（输入新的尺寸文本） 返回原提示。 4）在“Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]：”提 示下选取“Angle”选项，输入“A”，表示将输入尺寸文 本的旋转角度。继续提示： Specify angle of dimension text：（输入尺寸文本的旋 转角度） 返回原提示。如图 13 -24所示。

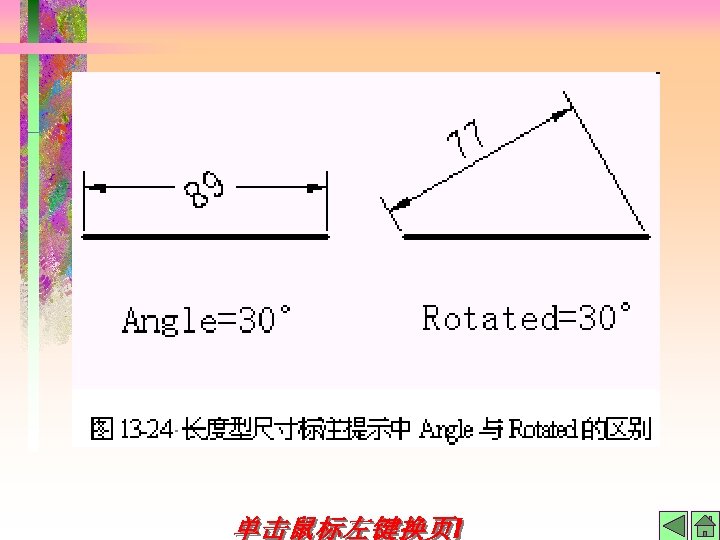

5）在“Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]：”提 示下选取“Horizontal”选项，输入“H”，表示将标注 水平尺寸。继续提示： Specify dimension line location or [Mtext/Text/Angle]： 6）在“Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]：”提 示下选取“Vertical”选项，输入“V”，表示将标注垂直 尺寸。继续提示： Specify dimension line location or [Mtext/Text/Angle]：

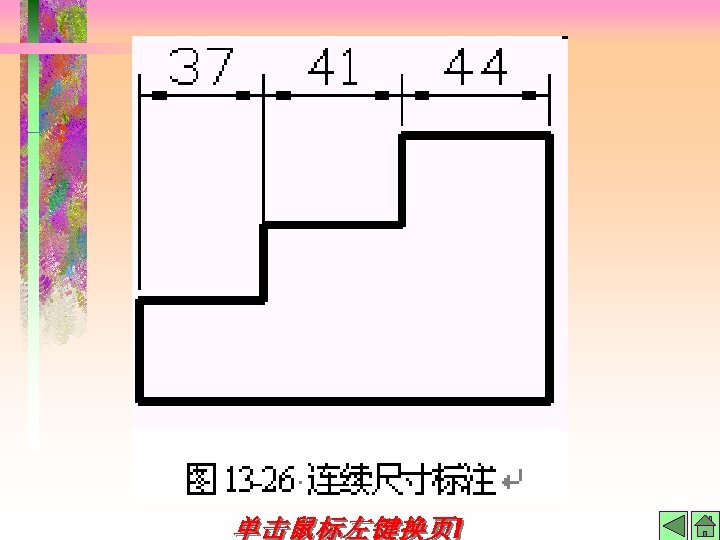

输入命令： 下拉菜单：Dimension Continue 具栏：Dimension→Continue Dimension Command：Dimcontinue Specify a second extension line origin or [Undo/Select] <Select>：

1）在“Specify a second extension line origin or [Undo/Select] <Select>：”提示下直接回车。 Select continued dimension： Specify a second extension line origin or [Undo/Select] <Select>： 2）选项Undo：选取该选项，输入“U”，表示取消 上一次的连续标注。

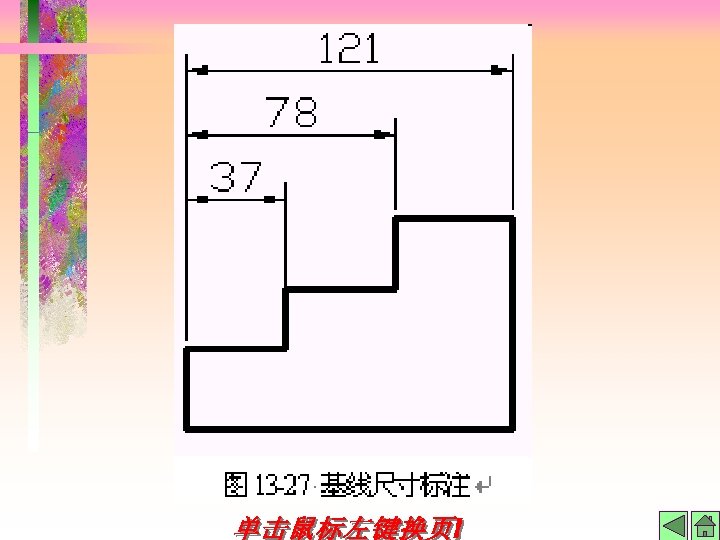

3. 标注基线尺寸（如图 13 -27所示）即本次尺寸标注 的第一条尺寸界线与前次尺寸标注的第一条尺寸界线 重合。 输入命令：下拉菜单：DimensionBaseline 具栏：Dimension→Baseline Dimension Command：Dimbaseline Specify a second extension line origin or [Undo/Select] <Select>：

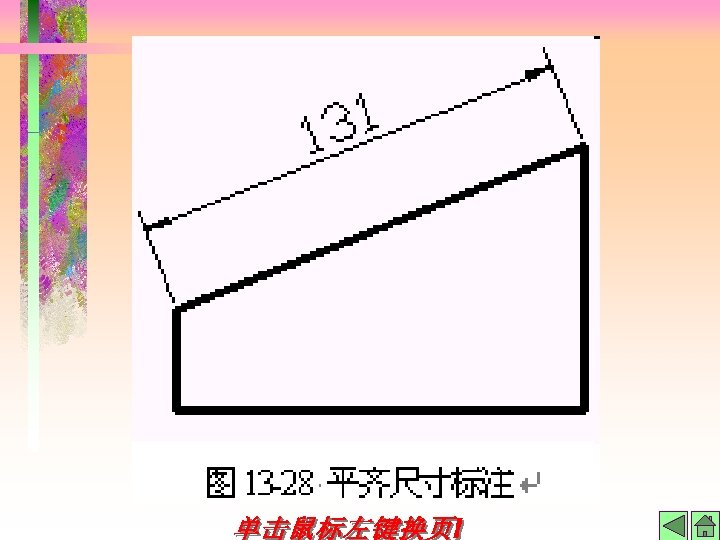

4. 标注平齐尺寸是指尺寸线与两个尺寸界线起始点的连 线相平行的尺寸（如图 13 -28所示）。 输入命令：下拉菜单：DimensionAligned 具栏：Dimension→Aligned dimension Command：Dimaligned Specify first extension line origin or <select object>： Specify second extension line origin： Specify dimension line location or [Mtext/Text/Angle]：

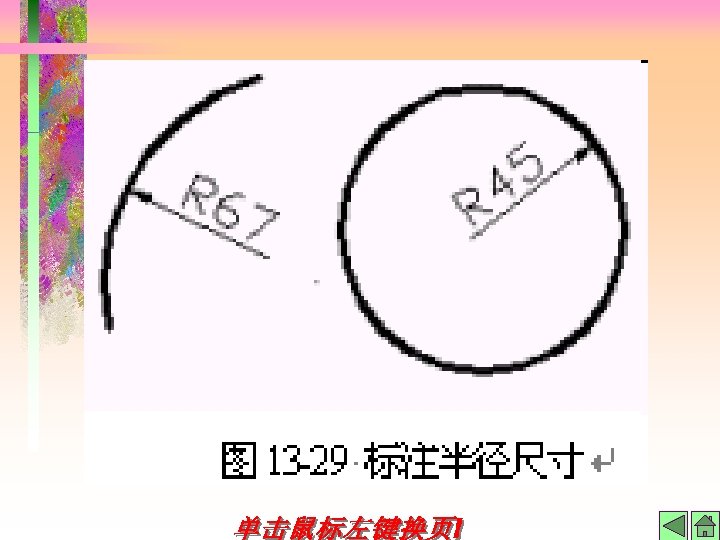

5. 标注半径尺寸（如图 13 -29所示） 输入命令：下拉菜单：DimensionRadius 具栏：dimension→Radius dimension Command：Dimradius Select arc or circle： Dimension text = 测量值Specify dimension line location or [Mtext/Text/Angle]： （ 选 择 一 点 确 定 尺 寸 线的位置或选择某一选项）

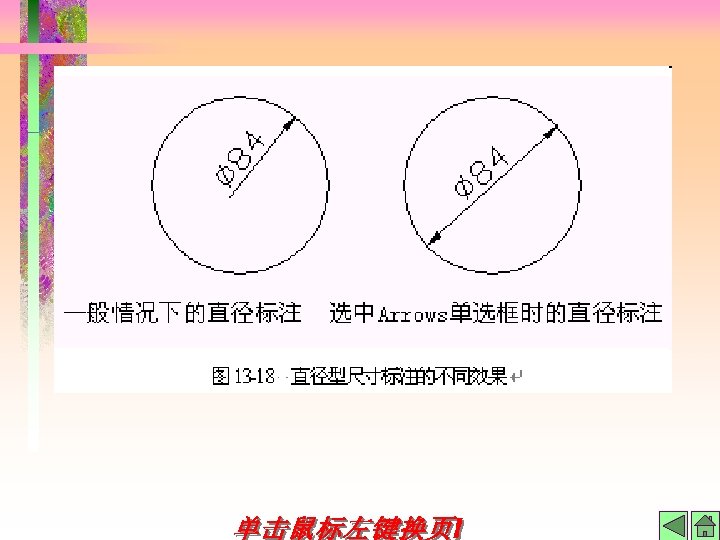

6. 标注直径尺寸（如图 13 -30所示） 输入命令：下拉菜单：DimensionDiameter 具栏：dimension→Diameter dimension Command：Dimdiameter Select arc or circle： Dimension text = 测量值Specify dimension line location or [Mtext/Text/Angle]：

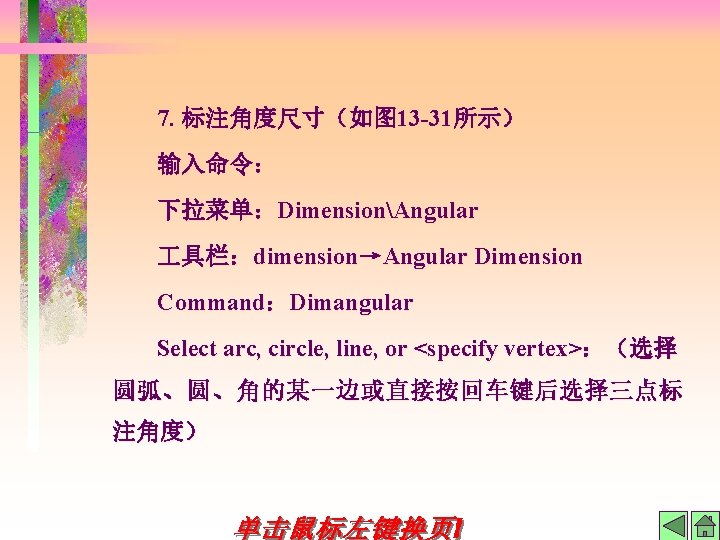

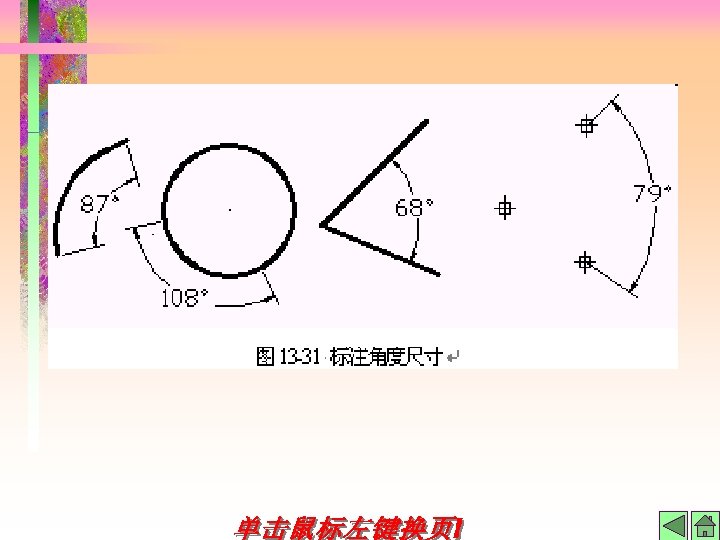

7. 标注角度尺寸（如图 13 -31所示） 输入命令： 下拉菜单：DimensionAngular 具栏：dimension→Angular Dimension Command：Dimangular Select arc, circle, line, or <specify vertex>：（选择 圆弧、圆、角的某一边或直接按回车键后选择三点标 注角度）

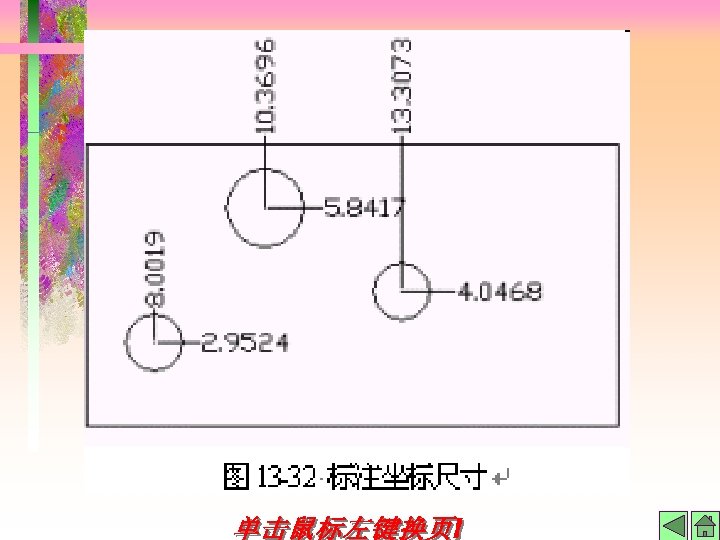

8. 标注坐标尺寸 输入命令：下拉菜单：DimensionOrdinate 具栏：dimension→Ordinate Dimension Command：Dimordinate Specify feature location： Specify leader endpoint or [Xdatum/ Ydatum/Mtext/Text/Angle]：

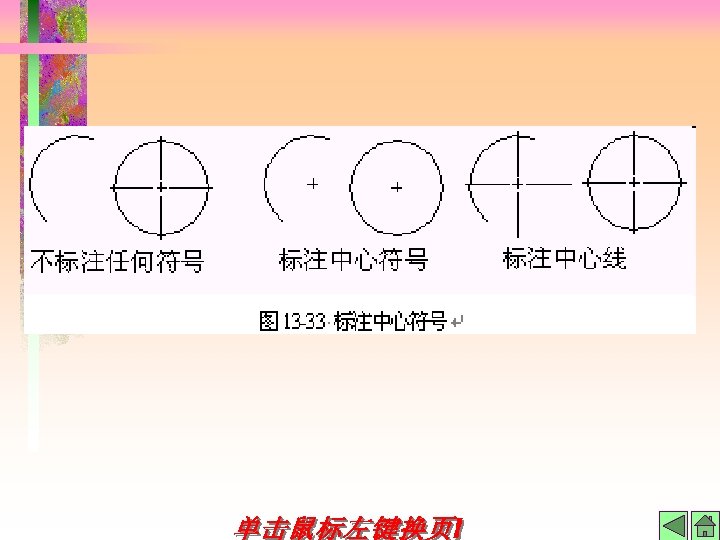

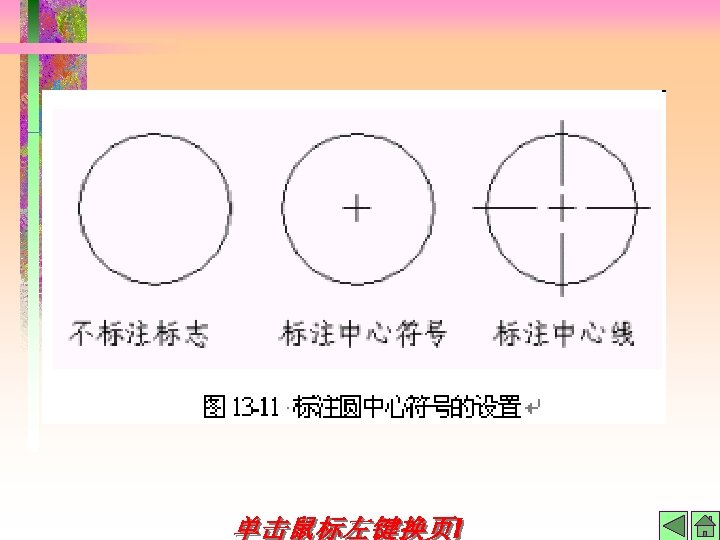

9. 标注中心符号 输入命令：下拉菜单：DimensionCenter Mark 具栏：dimension→Center Mark Command：dimcenter Select arc or circle：（选择圆弧或圆）

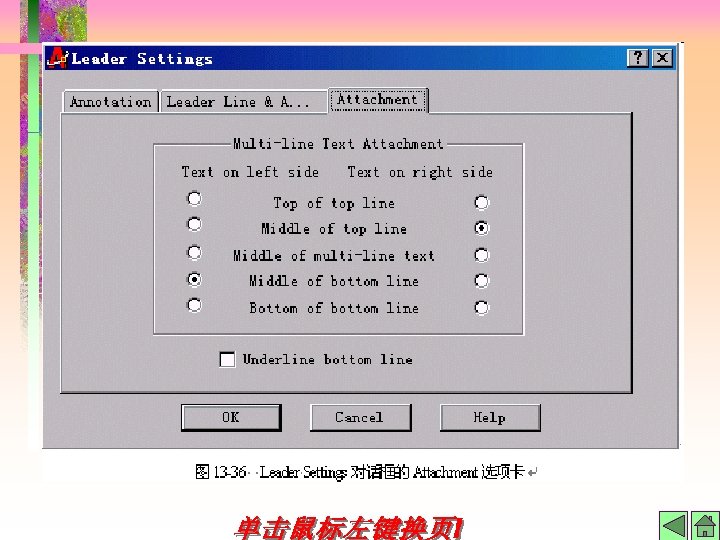

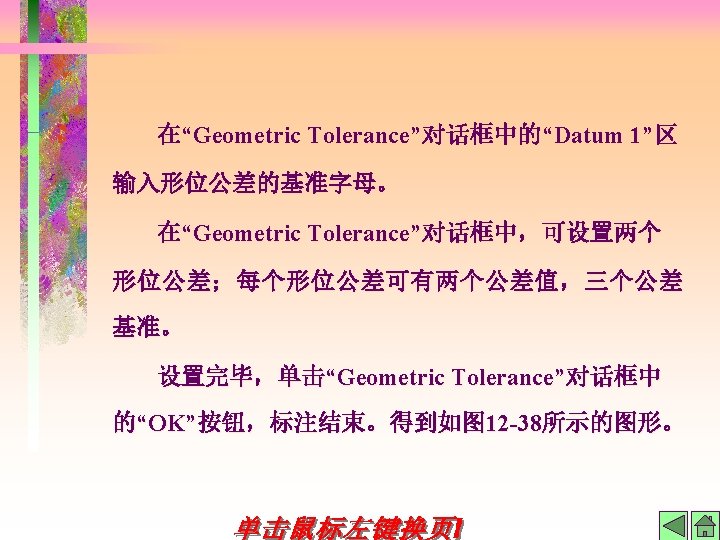

13. 1. 6 指引线标注 1. 设置指引线及注释样式 输入命令：下拉菜单：DimensionLeader 具栏：Dimension→Quick Leader Command：Qleader Specify first leader point, or[Settings]<Settings>（选择 “Settings”选项，直接回车）

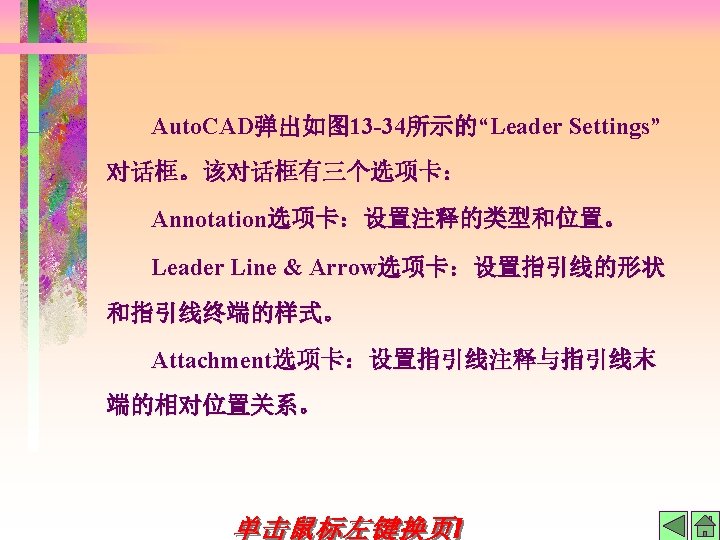

Enter first line of annotation text <Mtext>：厚 0. 5 mm（输入注释文本） (2) 标注零件序号（如图 13 -37所示） Command： _qleader（输入指引线标注命令） Specify first leader point, or [Settings]<Settings>： （输入“S”或直接回车，进行指引线标注设置） Specify first leader point, or [Settings]<Settings>： （点取标注起点） Specify next point：（点取转折点） Specify next point：（直接回车，结束绘制指引线） Specify text width <0. 0000>： 4（输入指引线注释 的宽度） Enter first line of annotation text <Mtext>： 8（输 入注释文本）

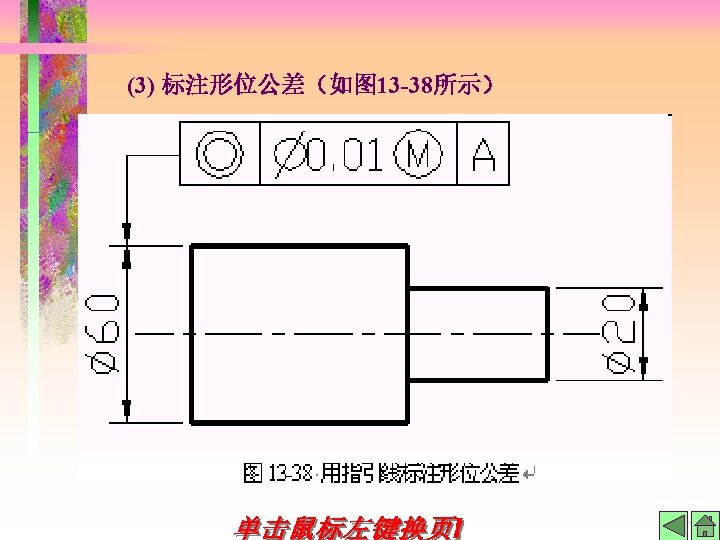

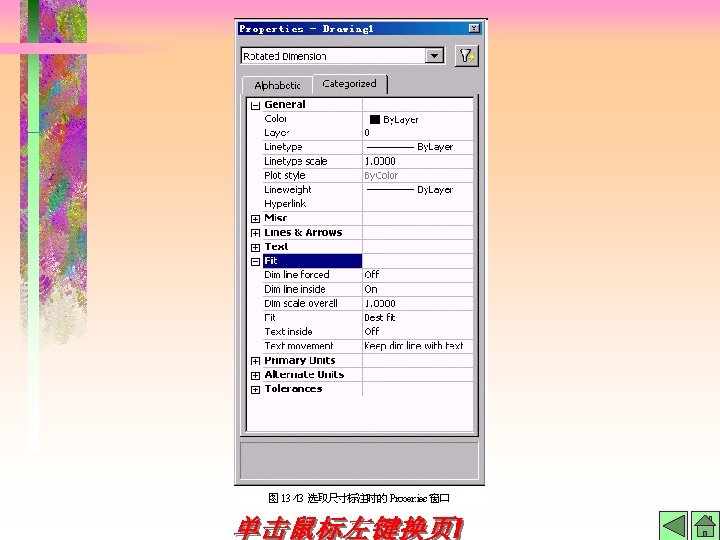

13. 1. 7 尺寸标注的编辑 1. 用Dimedit命令编辑尺寸标注 该命令可以移动、旋转和替换现有尺寸文本，调 整尺寸界线与尺寸线的夹角。 输入命令： 具栏：Dimension→Dimension Edit Command：Dimedit Enter type of dimension editing [Home/New/Rotate/Oblique] <Home>：

2. 用Dimtedit命令修改尺寸线、尺寸文本的位置 使用Dimtedit命令可以修改尺寸线、尺寸文本的位 置。 输入命令：下拉菜单：DimemsionAlign Text… 具栏：Dimension→Dimension Text Edit Command：Dimtdeit Select Dimension： Specify new location for dimension text or [Left/Right/Center/Home/Angle]：

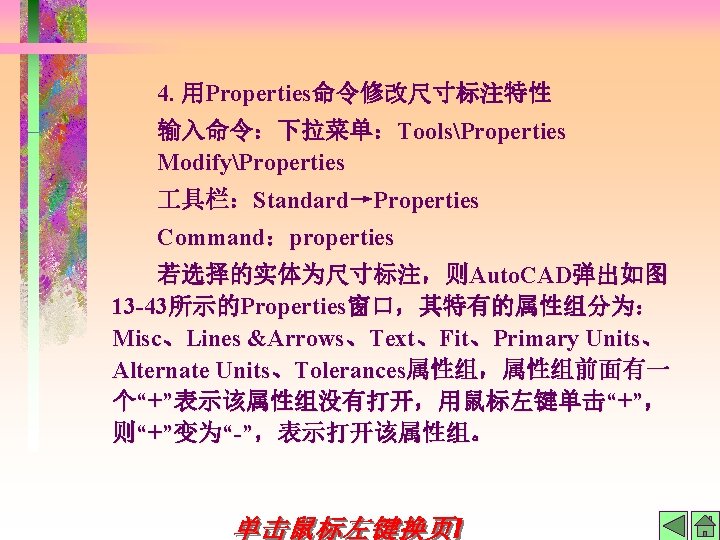

3. 用Ddedit命令修改尺寸数值 输入命令： 下拉菜单：ModifyText… Command：Ddedit <Select an annotation object>/Undo： Auto. CAD弹出Multiline Text Editor对话框，在该 对话框中，用户可以修改尺寸文本，完毕后单击“OK” 按钮，退出该对话框。继续提示： <Select an annotation object>/ Undo：
