1. Hitung Kurva Transistor 2. Umpan Balik Tegangan 3. Umpan Balik Arus 21/11/2020 muslikhin@uny. ac. id M 1

Menghitung Tahanan Basis. Transistor memeliki kurva karakteristik input, output dan transfer, yang paling umum digunakan adalah kurva karakteristik output. Daerah yang diarsir kuning adalah daerah "cut-off". Pada saat "cutoff“ kondisi dari transistor adalah arus basis sama dengan nol (Ib = 0), Arus output pada kolektor sama dengan nol dan Tegangan pada kolektor maksimum atau sama dengan tegangan supply (VCE=VCC). 21/11/2020 Analog 2 by Muslikhin 2

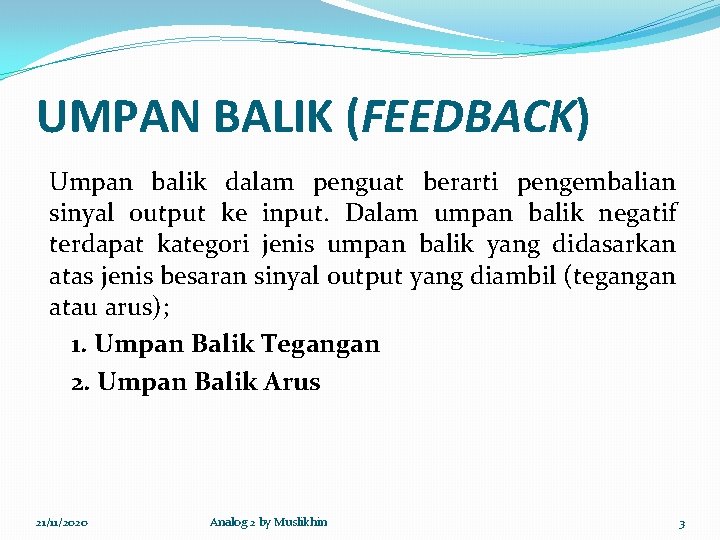

UMPAN BALIK (FEEDBACK) Umpan balik dalam penguat berarti pengembalian sinyal output ke input. Dalam umpan balik negatif terdapat kategori jenis umpan balik yang didasarkan atas jenis besaran sinyal output yang diambil (tegangan atau arus); 1. Umpan Balik Tegangan 2. Umpan Balik Arus 21/11/2020 Analog 2 by Muslikhin 3

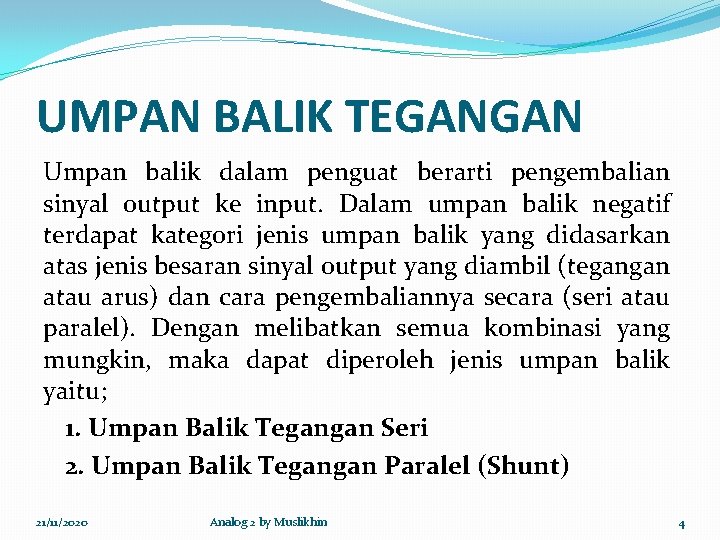

UMPAN BALIK TEGANGAN Umpan balik dalam penguat berarti pengembalian sinyal output ke input. Dalam umpan balik negatif terdapat kategori jenis umpan balik yang didasarkan atas jenis besaran sinyal output yang diambil (tegangan atau arus) dan cara pengembaliannya secara (seri atau paralel). Dengan melibatkan semua kombinasi yang mungkin, maka dapat diperoleh jenis umpan balik yaitu; 1. Umpan Balik Tegangan Seri 2. Umpan Balik Tegangan Paralel (Shunt) 21/11/2020 Analog 2 by Muslikhin 4

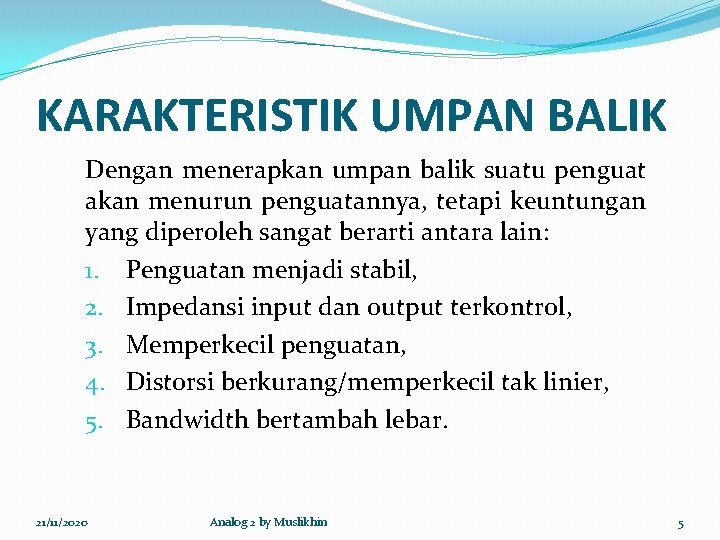

KARAKTERISTIK UMPAN BALIK Dengan menerapkan umpan balik suatu penguat akan menurun penguatannya, tetapi keuntungan yang diperoleh sangat berarti antara lain: 1. Penguatan menjadi stabil, 2. Impedansi input dan output terkontrol, 3. Memperkecil penguatan, 4. Distorsi berkurang/memperkecil tak linier, 5. Bandwidth bertambah lebar. 21/11/2020 Analog 2 by Muslikhin 5

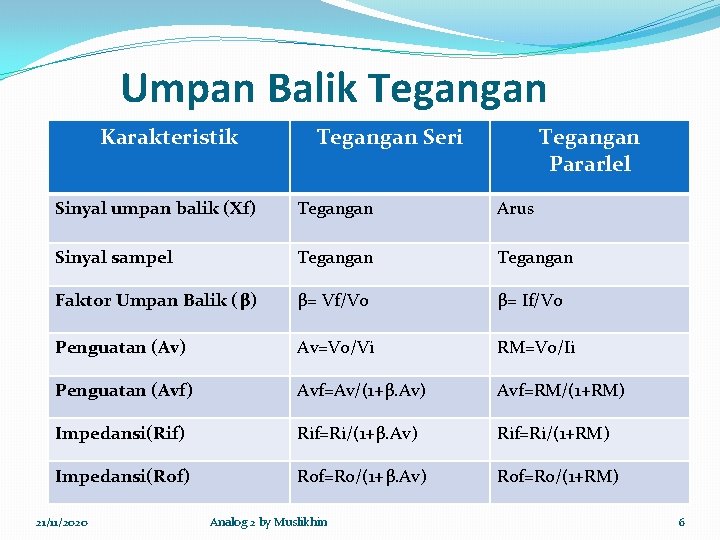

Umpan Balik Tegangan Karakteristik Tegangan Seri Tegangan Pararlel Sinyal umpan balik (Xf) Tegangan Arus Sinyal sampel Tegangan Faktor Umpan Balik (β) β= Vf/Vo β= If/Vo Penguatan (Av) Av=Vo/Vi RM=Vo/Ii Penguatan (Avf) Avf=Av/(1+β. Av) Avf=RM/(1+RM) Impedansi(Rif) Rif=Ri/(1+β. Av) Rif=Ri/(1+RM) Impedansi(Rof) Rof=Ro/(1+β. Av) Rof=Ro/(1+RM) 21/11/2020 Analog 2 by Muslikhin 6

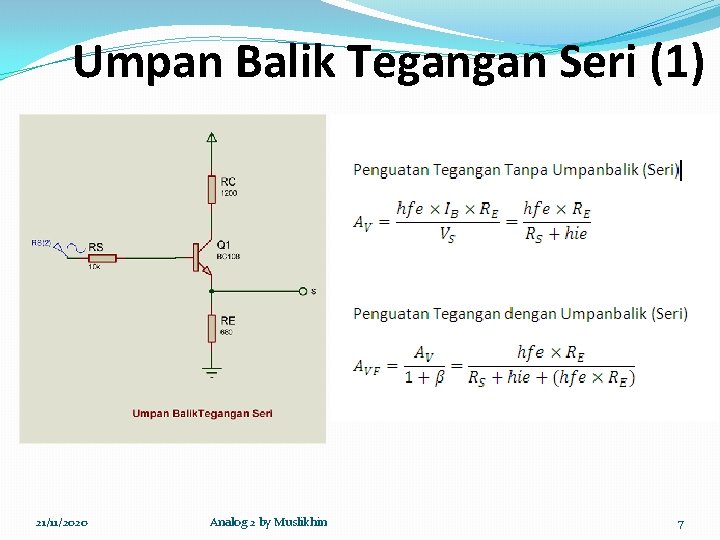

Umpan Balik Tegangan Seri (1) 21/11/2020 Analog 2 by Muslikhin 7

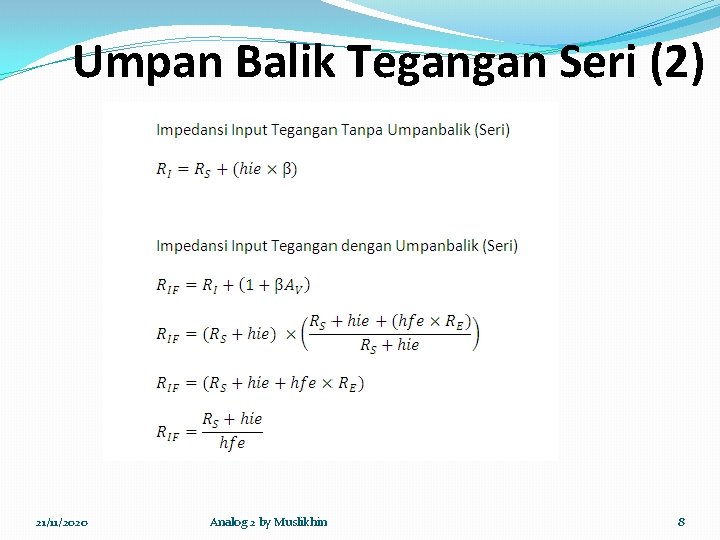

Umpan Balik Tegangan Seri (2) 21/11/2020 Analog 2 by Muslikhin 8

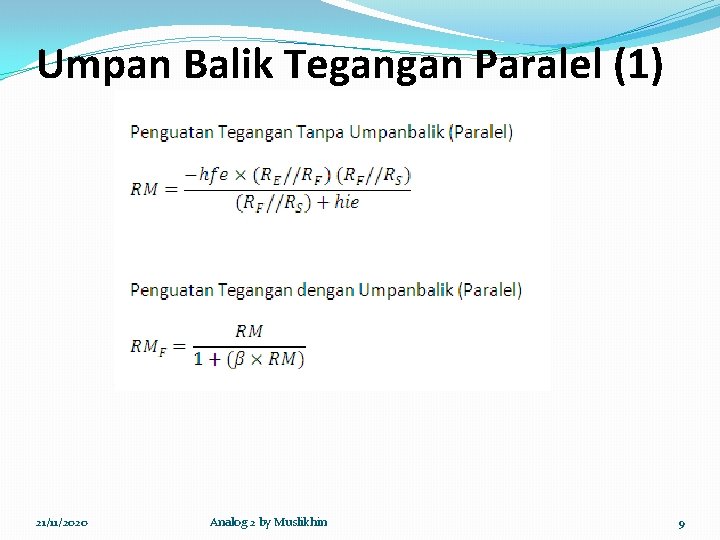

Umpan Balik Tegangan Paralel (1) 21/11/2020 Analog 2 by Muslikhin 9

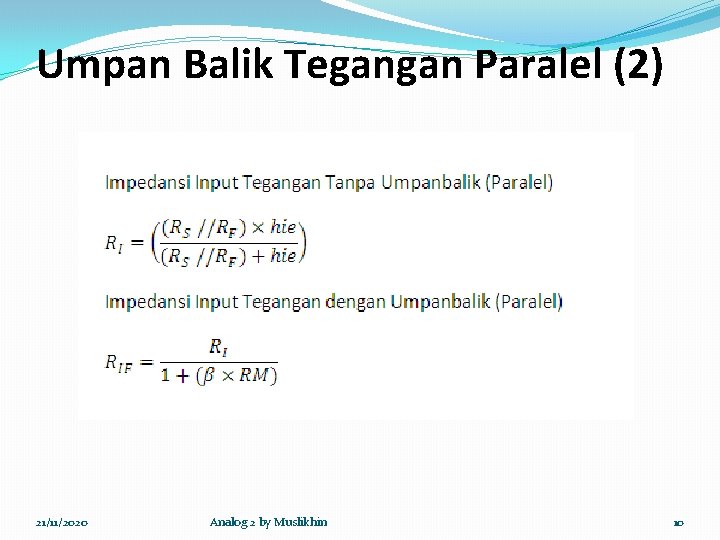

Umpan Balik Tegangan Paralel (2) 21/11/2020 Analog 2 by Muslikhin 10

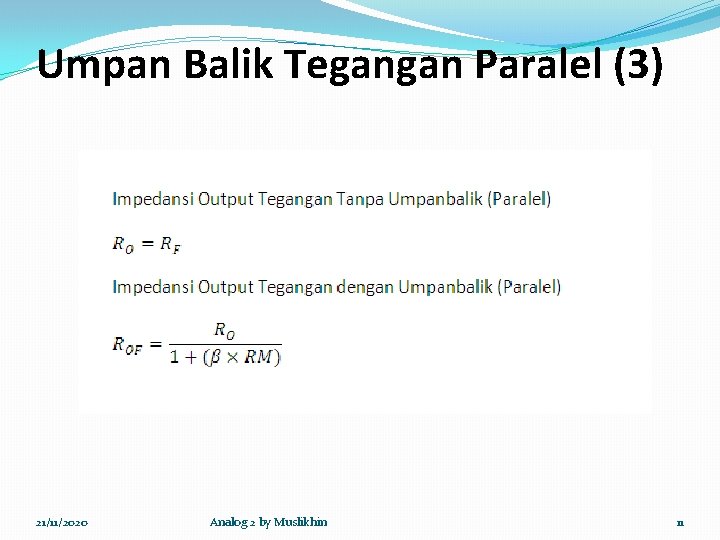

Umpan Balik Tegangan Paralel (3) 21/11/2020 Analog 2 by Muslikhin 11

21/11/2020 Analog 2 by Muslikhin 12
