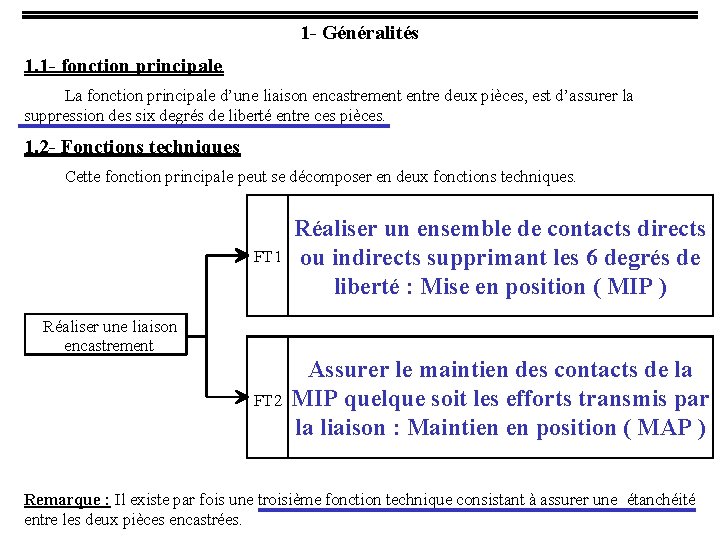

1 - Généralités 1. 1 - fonction principale La fonction principale d’une liaison encastrement entre deux pièces, est d’assurer la suppression des six degrés de liberté entre ces pièces. 1. 2 - Fonctions techniques Cette fonction principale peut se décomposer en deux fonctions techniques. FT 1 Réaliser un ensemble de contacts directs ou indirects supprimant les 6 degrés de liberté : Mise en position ( MIP ) FT 2 Assurer le maintien des contacts de la MIP quelque soit les efforts transmis par la liaison : Maintien en position ( MAP ) Réaliser une liaison encastrement Remarque : Il existe par fois une troisième fonction technique consistant à assurer une étanchéité entre les deux pièces encastrées.

Démontables Vis, boulons, écrous, goujons, etc. . . Anneaux élastiques Goupilles ( parfois MIP ) Indémontable Serrage, Frettage Soudage Collage Rivetage

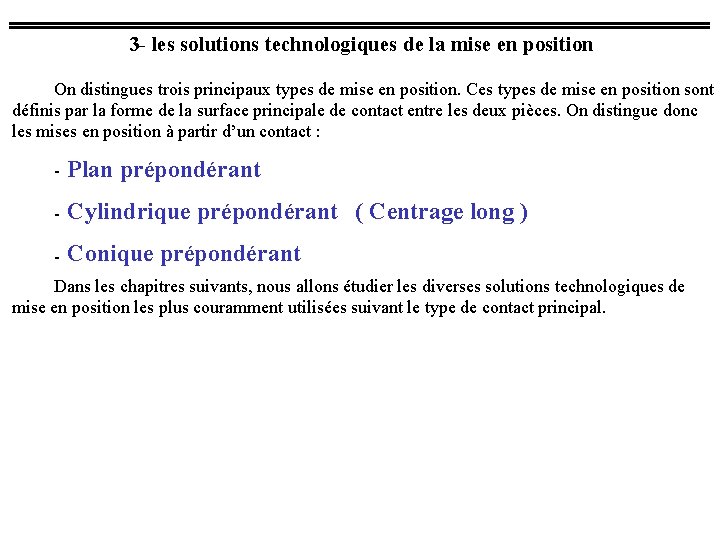

3 - les solutions technologiques de la mise en position On distingues trois principaux types de mise en position. Ces types de mise en position sont définis par la forme de la surface principale de contact entre les deux pièces. On distingue donc les mises en position à partir d’un contact : - Plan prépondérant - Cylindrique prépondérant ( Centrage long ) - Conique prépondérant Dans les chapitres suivants, nous allons étudier les diverses solutions technologiques de mise en position les plus couramment utilisées suivant le type de contact principal.

4 - Appui plan prépondérant 4. 1 - Appui plan simple MIP incomplète : (2 T+1 R) Avantage Simple et économique Réglage possible ( 2 T + 1 R ) Inconvénient MIP peu précise ( 2 T + 1 R ) Effort transmissible limité par l ’adhérence

4 - Appui plan prépondérant MIP complète Avantage MIP Précise Efforts importants Inconvénient Plus compliqué moins économique Solution hyperstatique

4 - Appui plan prépondérant 4. 3 - Prismatique MIP incomplète : (1 T) Avantage Simple pour des pièces de fraisage Réglage possible pour une Translation Inconvénient Effort transmissible limité par l ’adhérence

4 - Appui plan prépondérant 4. 4 - Appui plan + centrage court MIP incomplète : (1 R) Avantage Simple pour des pièces de tournage Réglage possible pour une rotation Inconvénient Effort transmissible limité par l ’adhérence

4 - Appui plan prépondérant MIP complète Avantage MIP Précise Efforts importants Inconvénient Plus compliqué moins économique Solution hyperstatique

5 - Contact cylindrique prépondérant (Centrage long) 5. 1 - Centrage long simple MIP incomplète : 1 Rotation 1 Translation Remarque : la suppression des deux derniers degrés de liberté peut se faire par adhérence (Pincement comme ci-dessus ou serrage ou manchon conique) ou partiellement ou totalement par obstacle à l’aide de vis de pression comme ci-dessus.

5 - Contact cylindrique prépondérant (Centrage long) 5. 2 - Filetage taraudage + appui plan MIP complète Avantage MAP intégré à la MIP Inconvénient MIP Peu précise pour la rotation Couple transmissible dans un seul sens

5 - Contact cylindrique prépondérant (Centrage long) MIP complète Avantage Solution simple Goupille organe de sécurité Inconvénient Couple transmissible limité à la résistance de la goupille

5 - Contact cylindrique prépondérant (Centrage long) 5. 4 - Clavetage ou cannelures MIP complète Avantage Couple transmissible important ( Voir très important si cannelures ) Inconvénient Solution assez compliquée donc peu économique

6 - Contact conique prépondérant 6. 1 - Emmanchement conique MIP incomplète : (1 R) Avantage Couple transmissible assez important si conicité faible Solution assez simple Inconvénient MIP en translation pas très précise ( si conicité faible )

6 - Contact conique prépondérant MIP complète Avantage Couple transmissible important voir très important Inconvénient MIP en translation pas très précise ( si conicité faible ) Solution plus compliqué donc moins économique
