1 GEOTERMIKUS ENERGIA TERMLVIZES FTSI RENDSZEREK ZEMELSE 2
- Slides: 35
1. GEOTERMIKUS ENERGIA, TERMÁLVIZES FŰTÉSI RENDSZEREK ÜZEMELÉSE
2. Bevezetés 1. Földünk energiahelyzete és a népesség 2. A növekvő energiaigény 3. Lehetőségek 4. Követelmények az energiafelhasználás terén 5. Megújuló és alternatív energia 6. Magyarországi helyzet
3. Tartalom: 1. A geotermikus energia fogalma 2. A geotermikus energia ökológiai hatásai 3. Hasznosítási területei 4. Termálvíz kinyerése, előkezelés 5. Termálvizes fűtési rendszerek 6. Termál fűtőrendszerek üzemeltetése
4. Geotermikus energia = a föld hőtartalmának kinyerése és felszíni hasznosításra bocsájtása
5. Geotermikus energia = a föld hőtartalmának kinyerése és felszíni hasznosításra bocsájtása A Föld hője pedig alapvetően a Föld magjában lejátszódó maghasadásból eredeztethető A termálenergia hasznosítása a Földhő felszíni technológiákban való alkalmazását jelenti
6. Magyarországi geotermikus tározók elhelyezkedése
7. A geotermikus energia ökológiai hatásai Geotermikus gradiens: a föld közepe felé haladva mérhető hőmérséklet emelkedés C°-ban A Tiszai Alföldön nagyobb az értéke, mint az ország más területein. (20 m-enként 1 C°) Nagyobb a felhasználás, ezért a környezeti terhelés itt a legnagyobb.
8. A geotermikus energia ökológiai hatásai A nem megújuló energiaforrások felhasználása következtébe egy-egy fűtés szezonban több millió tonna széndioxidot juttatunk a levegőbe. Olyan alternatív energiaforrás alkalmazásával, mint a termálvízzel való fűtés csökkentjük a levegőszennyezést. Egy legújabb generációs geotermális erőmű 1 MWh elektromos áram megtermelésekor 136 g CO 2 -t bocsát ki, míg ugyanez az arány széntüzelésű erőműveknél átlagosan 225, 4 kg/MWh, földgázüzeműeknél pedig 127, 9 kg/MWh
9. A geotermikus energia ökológiai hatásai Magyarországon jelenleg 950 termálkút üzemel, de visszasajtoló kút csak 20 darab van. A többi kút csurgalékvize ú. n. nyitott rendszerben távozik a hálózatból A felszíni befogadóba vezetés környezetvédelmi, vízminőség-védelmi hatásai: § hőterhelésben § ásványianyag-terhelés Oka: a nem kellő mértékben lehűlt és magas sótartalommal rendelkező termálvizek
10. A geotermikus energia ökológiai hatásai Használt termálvíz tározása 1. Csak átmeneti tározás • Törekedni kell a természetközeli szennyvíztisztítási megoldások alkalmazására • az elvezetés során meg kell vizsgálni a tisztított szennyvizek és használt vizek helyben történő hasznosításának lehetőségét • ha az egyes összetevőiben túllépi a vízügyi hatóság által megállapított valamely kibocsátási határértéket, a szennyezés csökkentésére vagy megszüntetésére tavas tisztítás vezethető be.
11. A geotermikus energia ökológiai hatásai Használt termálvíz kezelése Tavas tisztítás esetében: • A hasznosító létesítményből kibocsátott használt termálvizet az erre a célra létesített állandó jellegű tározóban átmenetileg tározzuk. • Az átmeneti tározás során használt termálvíz, valamint a tisztított települési-, ipari szennyvizek, az összegyűjtött belvizek együttes kezelés lehetőségét biztosítjuk, ha a vizek egymásra hatása kedvező.
12. Miért éri meg a geotermikus energiát használni napjainkban? 1. Hazánk geotermikus adottságai kiválóak 2. Az energia kitermelésében rejlő potenciál kétszer nagyobb az európai átlaghoz képest! 3. Viszonylag olcsó a kitermelése 4. Nem károsítja a környezetet szennyező és káros égéstermékekkel 5. Csökkent „ökológiai lábnyom” 6. A geotermikus erőművek fenntartási költsége viszonylag alacsony 7. Fűtésre és áramtermelésre is alkalmas „megújuló energiaforrás” Feltétele: visszasajtolás
13. „Magyarország olaja a termálhő” (Dr. Szanyi János, Szegedi Tudományegyetem) A geotermikus gradiens átlagos értéke kb. 20 méterenként 1 C° lefelé haladva, tehát 2000 m körüli mélységben akár 100 C° –os hőmérséklet áll rendelkezésünkre. Hasznosítási lehetőségek: -balneológia (gyógyfürdők ) -egyedi fűtés és hmv, távfűtés, meleg (zöld) „házak” fűtése -Villamosenergia-termelésre (hazánkban vizsgálat alatt) Egerszalók Magyarországi hőforrások Hévíz
14. A termálenergia felszínre juttatása: mélyfúrással (ha nem magától tör a felszínre). A fúrás és a kút kiépítés komoly költség.

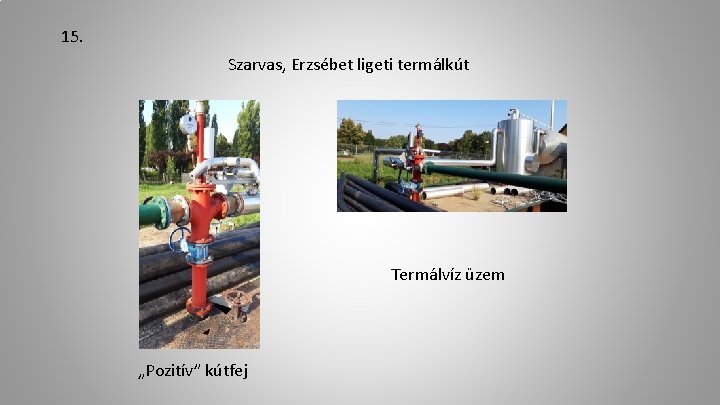

15. Szarvas, Erzsébet ligeti termálkút Termálvíz üzem „Pozitív” kútfej
16. • • • Feltörő víz előkezelése: gáztalanítás Ülepítés Sótartalom részbeni eltávolítása
17. Feltörő víz előkezelése: gáztalanítás Szarvasi gáztalanító mű széndioxid (fő komponens), nitrogén, metán eltávolítás
18. Termál távfűtés sémája
19. Termál hőközpont elosztó rendszere
20. Továbbító csővezetékek Korrózióálló acélcső poliurietán szigeteléssel
21. Továbbító csővezetékek Külszíni csővezeték Földalatti csővezeték
22. Kaszkád rendszer: q. Hőfogyasztók egymás utáni felfűzése – többlépcsős energia kinyerés q. Leghatékonyabb energia felhasználás q. Tovább csökkenthető a környezeti terhelés Példa: 1. 2. 3. 4. lépcső: Lépcső: magas hőmérsékletű víz – légtérfűtés csökkent hőmérsékletű víz – használati melegvíz készítés tovább csökkent hőm. Víz – padlófűtés járdák, parkolók…stb. fagymentesítése
23. Épület közvetett fűtése termálvízzel
24. Csővezeték hálózat problémái 1. Hőtágulás – feszültségek oldása expanziós szakaszokkal 2. Korrózió a hegesztéseknél – repedésveszély- ridegség (röntgen, vagy UH. Ellenőrzés) 3. Föld alatt: víz elleni szigetelés kell, viszont 30 %-kal csökken a hőveszteség 4. Vízkő képződés- a nyomás megszűnésével az oldatban tartott sók kiválnak a vízből
25.
26. A hőcserélő Szerepe: hidegből, meleget, vagy a melegből hideget csináljon Közvetett fűtési rendszerekben alkalmazzuk (A termálvíznek csak a hőjét használjuk)
27. A hőcserélő Szarvas, Budai Nagy Antal utcai hőcserélő 77 GJ/év (2 140 m³) földgáz kiváltás CO₂ egyenérték: 4, 2 tonna Szarvas, Szabadság út 36. (Lengyel palota) hőcserélője 234 GJ/év (6 700 m³) földgáz kiváltás CO₂ egyenérték: 8, 24 tonna
28. További földgáz kiváltás Szarvas, Béke u. 1. Polgármesteri Hivatal Szarvas, Széchenyi u. 2. Háziorvosi rendelő Szarvas, Petőfi Sándor u. 12. Közterület felügyeleti központ 188 GJ/év (5 400 m³) földgáz kiváltás CO₂ egyenérték: 10, 6 tonna 53, 85 GJ/év (1 496 m³) földgáz kiváltás CO₂ egyenérték: 2, 96 tonna 121 GJ/év (3 750 m³) földgáz kiváltás CO₂ egyenérték: 7, 36 tonna
29. Az 5 helyszín földgáz kiváltása összesen: 674 GJ/év (19 486 m³) CO₂ egyenérték: 38, 25 tonna
A termál távfűtés szabályzása I. 30. 1. Hőfeszültség fogalma 2. Optimális fűtés fenntartás a szolgáltatói oldalon § § Szabályzó szelepek (elektronikus, v. motoros) Hőmennyiség mérők Termálvíz tömegáram mérés Keringtető szivattyúk a primer oldalon Csak a szolgáltató szakemberei által kezelhetőek !
31. A termál távfűtés szabályzása II. 2. Optimális fűtés fenntartás a fogyasztói oldalon § § § Hőfokszabályzós radiátorok –termosztatikus szelepek Keringtető szivattyúk a fogyasztói oldalon (fűtő munkatárs kezelésében) Helyiség hőmérsékletének beállítása – mindig hőmérővel
32. A termál távfűtés szabályzása III. Néhány jótanács: 1. A helyiség hőmérsékletét minden esetben szobai hőmérővel ellenőrizzék, és annak megfelelően szabályozzák a kívánt hőmérsékletet! 2. Miért hűl ki a radiátor? • • A termosztatikus szelepek működésük során folyamatos szabályozást végeznek. Amikor a helyiség hőmérséklete eléri az előre beállított értéket a radiátor kihűl. Ez az állapot addig tart, amíg a helyiség hőmérséklete a beállított hőfok alá nem esik. A fűtés ellenőrzéséhez használjunk szobahőmérőt. A fűtés állapotáról soha ne a radiátor hőmérsékletének ellenőrzésével bizonyosodjunk meg!
33. A termál távfűtés szabályzása IV. A termosztatikus szelep Beállítás: finom mozdulatokkal! Hétvégeken csökkentett hőmérséklet beállítás javasolt
34. Felhasznált irodalom: • Pálné Schreiner Judit: Települési termálvíz készletek fenntartható és optimális használata a településfejlesztések tükrében (P. H. D disszertáció) • Magyar Természetvédők Szövetsége: Zöld szempontok a környezetkímélő és a fenntartható fejlődést szolgáló fejlesztésekhez • Barabás Enikő: Elfolyó termálvíz elhelyezési kérdései • Dr. Takács János: A termálvíz-hasznosítás környezetvédelmi igénye • Tonkó Csilla Mária, Pátzay György Budapesti Műszaki Egyetem): A geotermális fluidumok energetikai hasznosítása során felmerülő problémák • Digitális tankönyvtár: Hőcserélők
35. Köszönetnyilvánítás: KÖSZÖNÖM A FIGYELMET! Kovács Istvánnak – Szarvasi Gyógy-Termál Kft. Laluska Jánosnak – Szarvasi Gyógy-Termál Kft. szabadidejüket nem kímélő segítségnyújtásukért
