1º FPB - EQL –

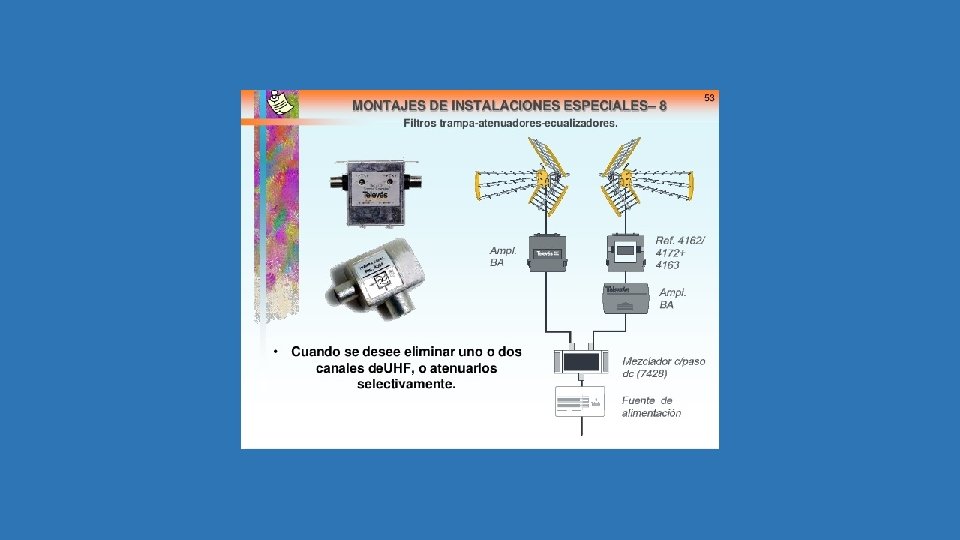

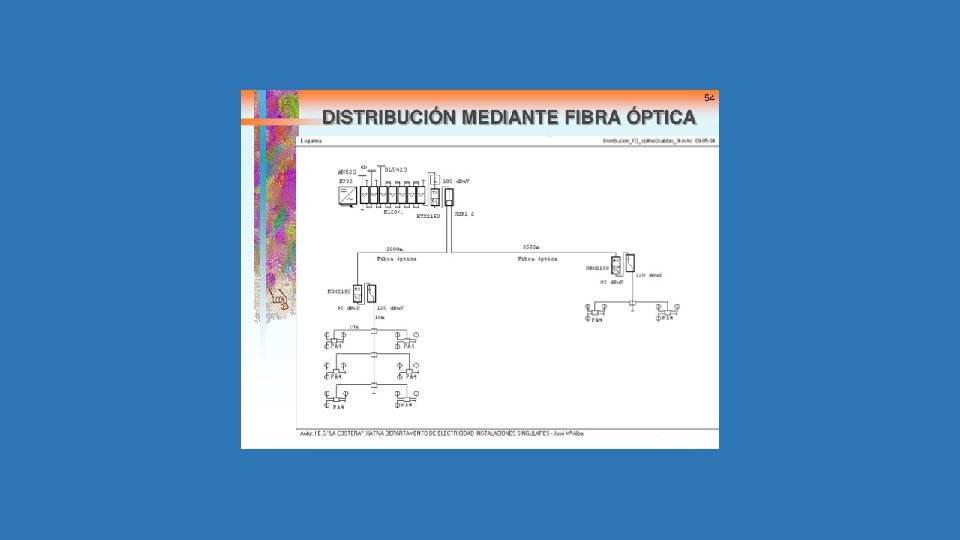

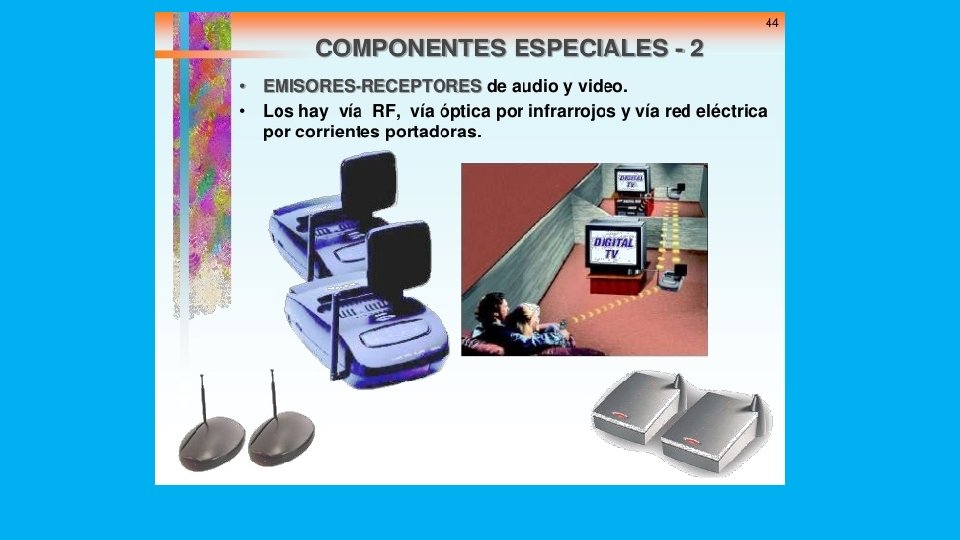

Normas de diseño y cálculo de instalaciones TVT-SAT El cálculo de una instalación se basa en el cálculo de la atenuación total: • de cada uno de los componentes • y cableado de los trazados que llegan hasta cada toma , • o de varias tomas con similar longitud.

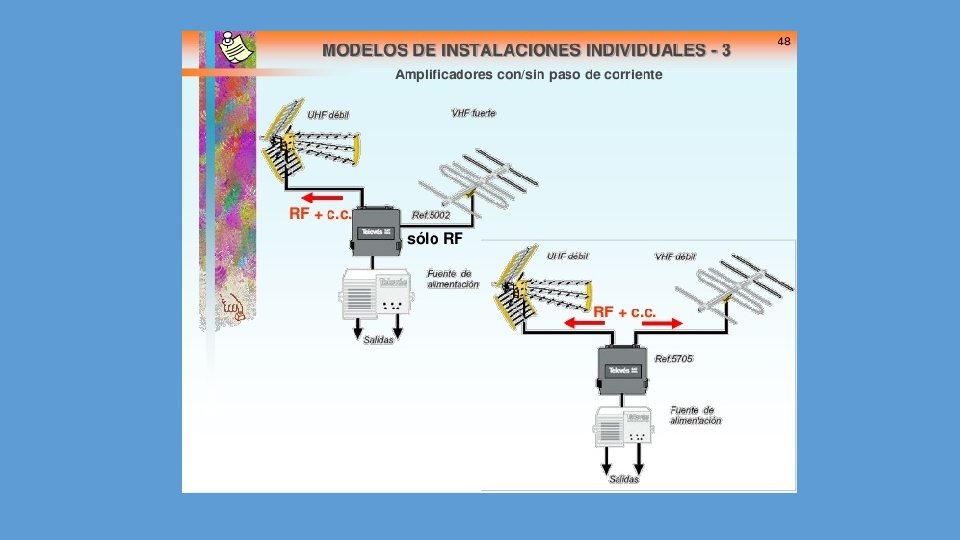

Normas de diseño y cálculo de instalaciones TVT-SAT Calculada la atenuación que afecta a todas la tomaa, el mayor valor de esta se toma como referencia para elegir la ganancia del amplificador (para cada Banda) necesario para llegar a alcanzar el nivel de señal deseado, dentro de los límites mínimo y máximo que establece la normativa actual.

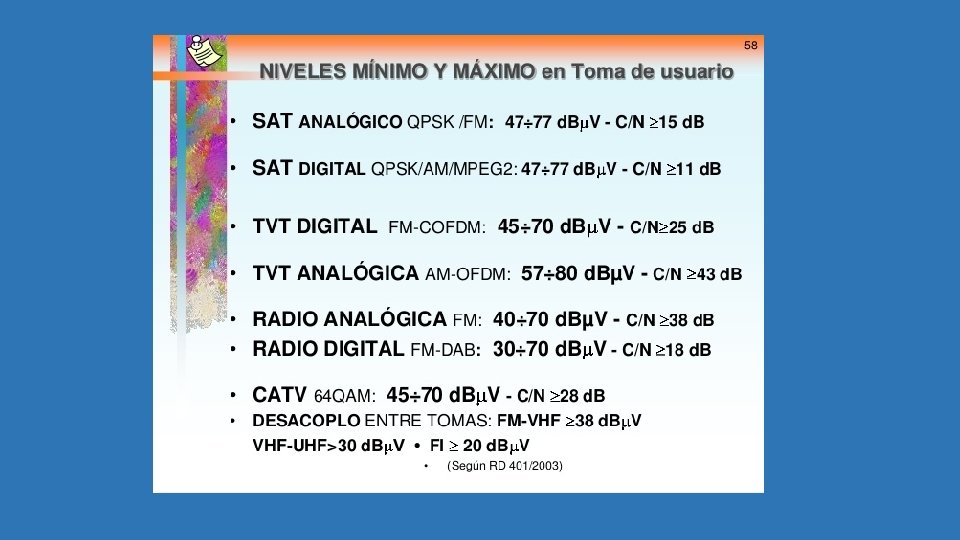

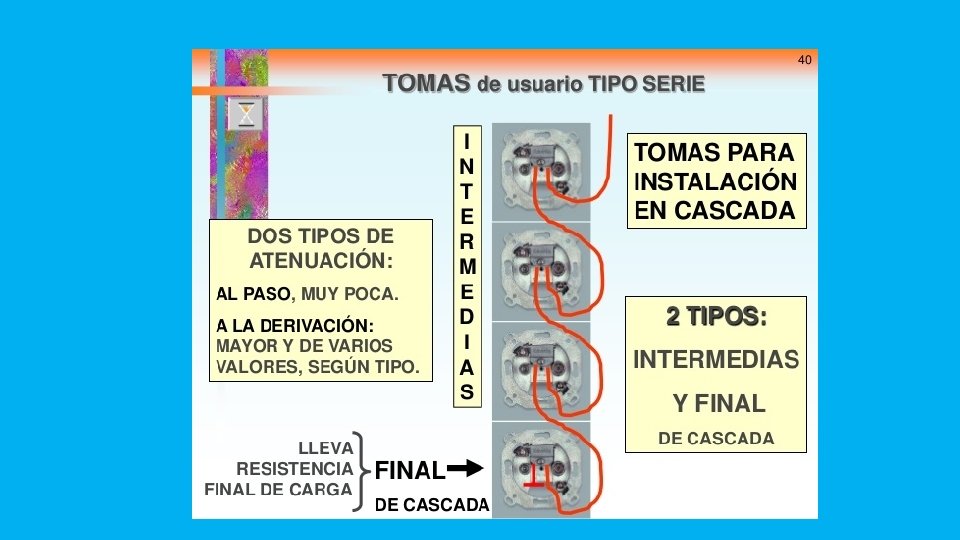

(RD 346/2011) NIVELES MíNIMO y MÁx. IMO EN LA TOMA DE USUARIO SAT- FI ANALÓGICA-DIGITAL TVT DIGITAL (FM-COFDM): (QPSK AM/FM): 47– 77 d. BµV 47– 70 d. BµV TVT ANALÓGICA (AM-OFDM): RADIO FM: 57– 80 d. BµV 40– 70 d. BµV RADIO DIGITAL (FM-DAB): CATV (64 QAM): 30– 70 d. BµV 45– 70 d. BµV DESACOPLO ENTRE TOMAS: • FM-VHF ≥ 38 d. BµV • VHF-UHF > 30 dbµV • FI ≥ 20 dbµV

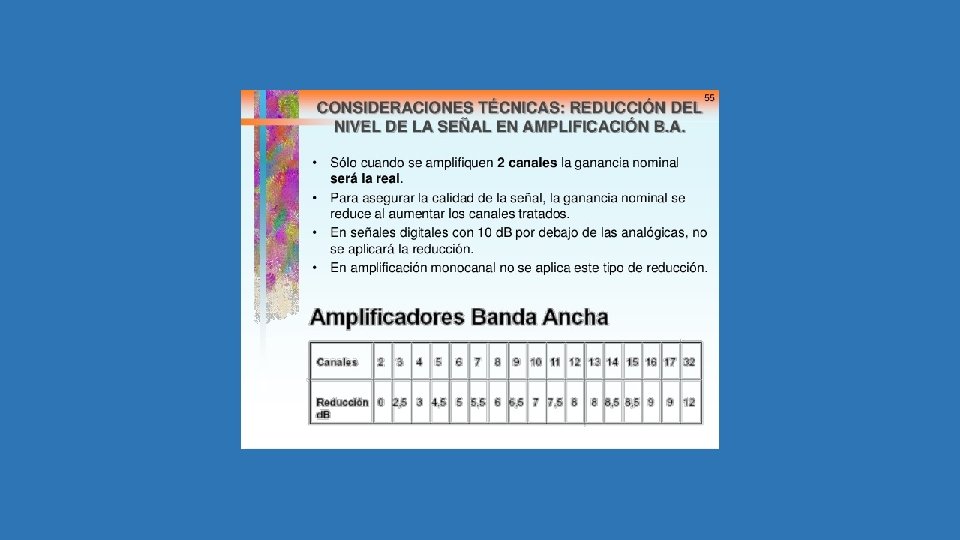

Formulario de cálculo: Señal en la toma ST = Señal en antena SA − AT atenuación total Ganancia amplificación G = Señal deseada SD − ST Señal en la toma. ST = SA − AT G = SD − ST Ganancia adoptada: G + x (X = aumento de ganancia calculada, debido al nº de canales amplificados, B. A. ) Cálculo de la reducción de la ganancia X en amplificadores de B. A. : XA = 7, 5 · log (n – 1), siendo n el nº de canales analógicos captados; XD = (7, 5 · log n – 1) – 2, para canales digitales terrestres o satélite.

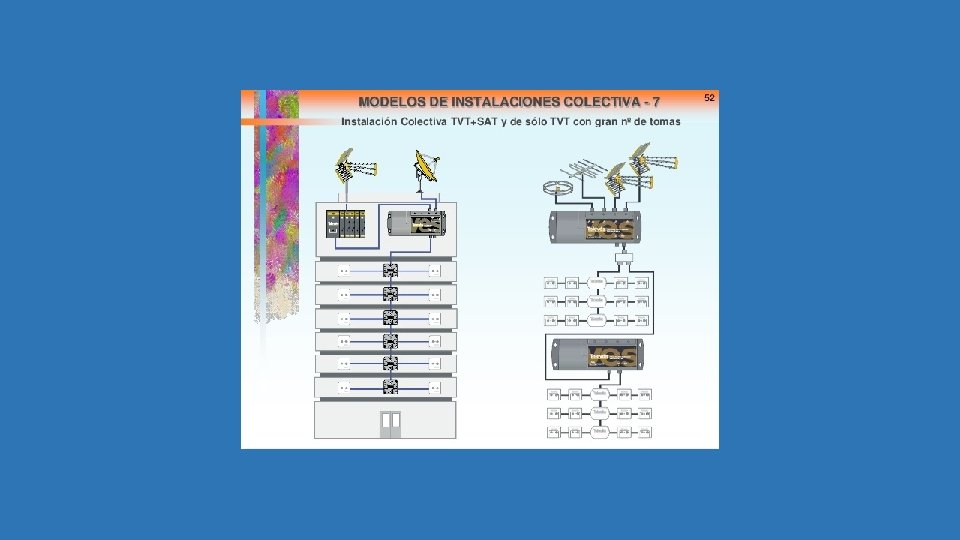

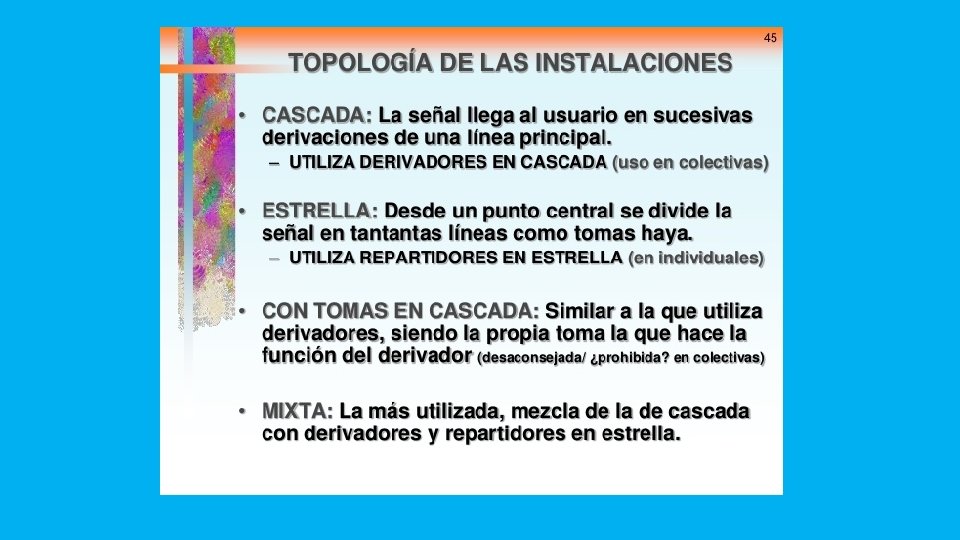

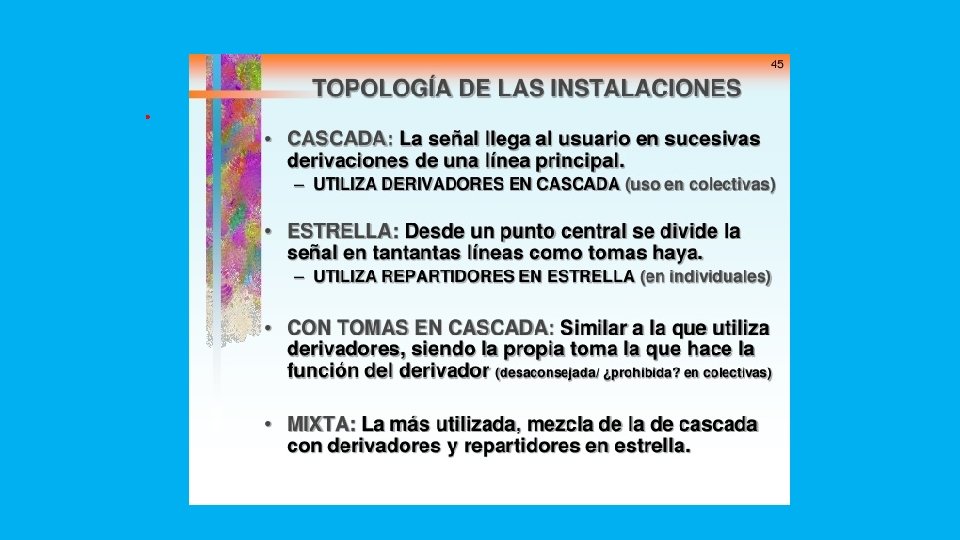

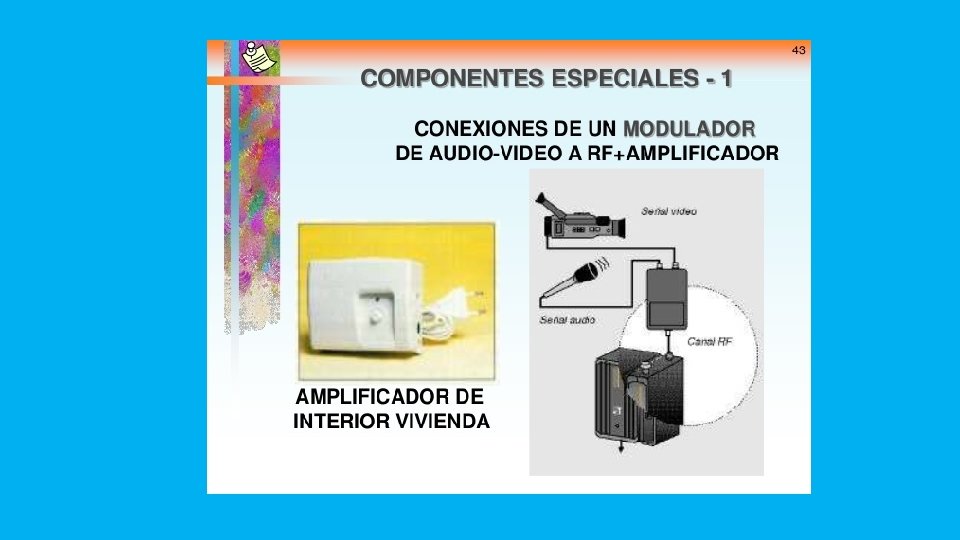

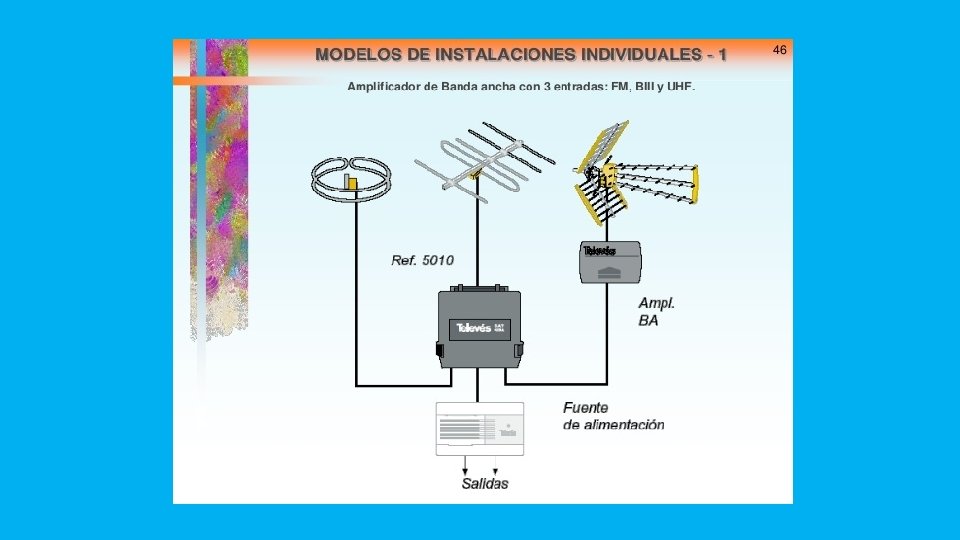

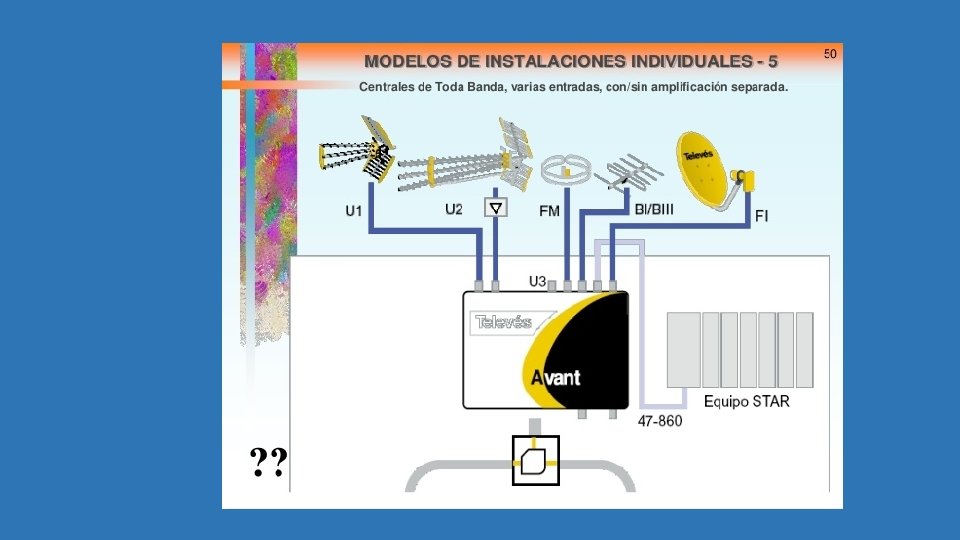

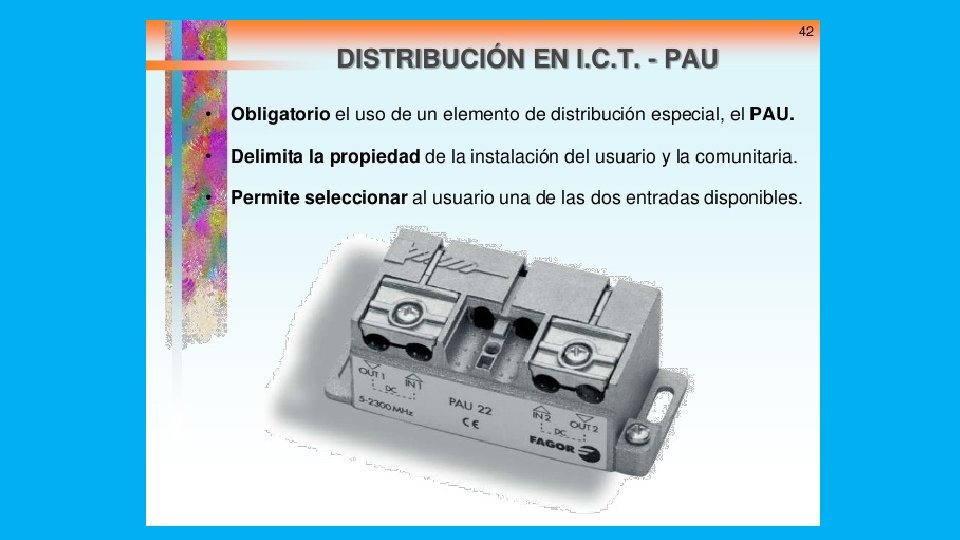

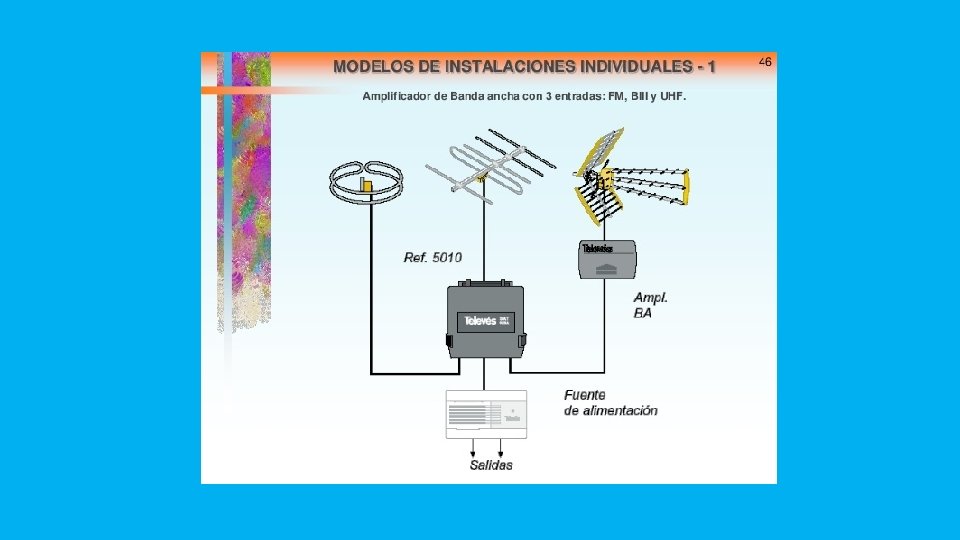

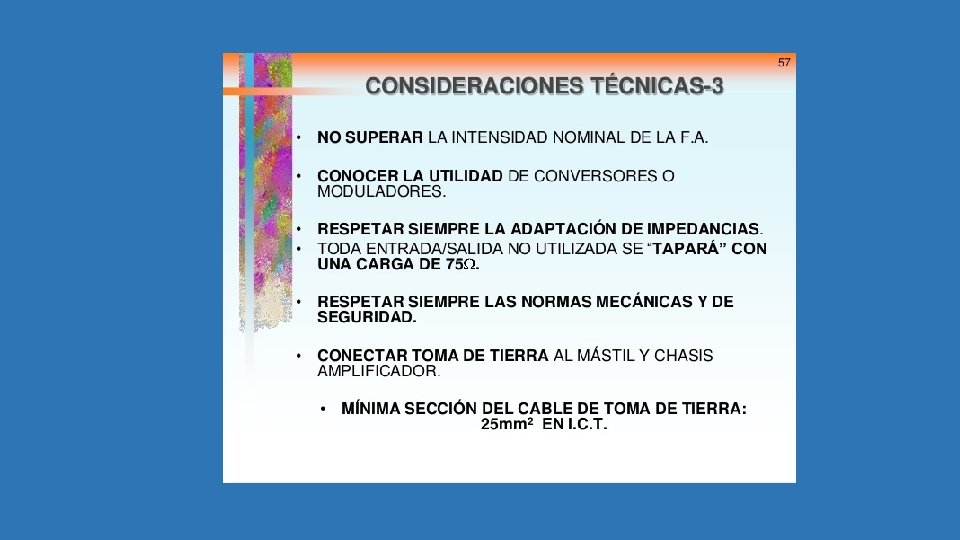

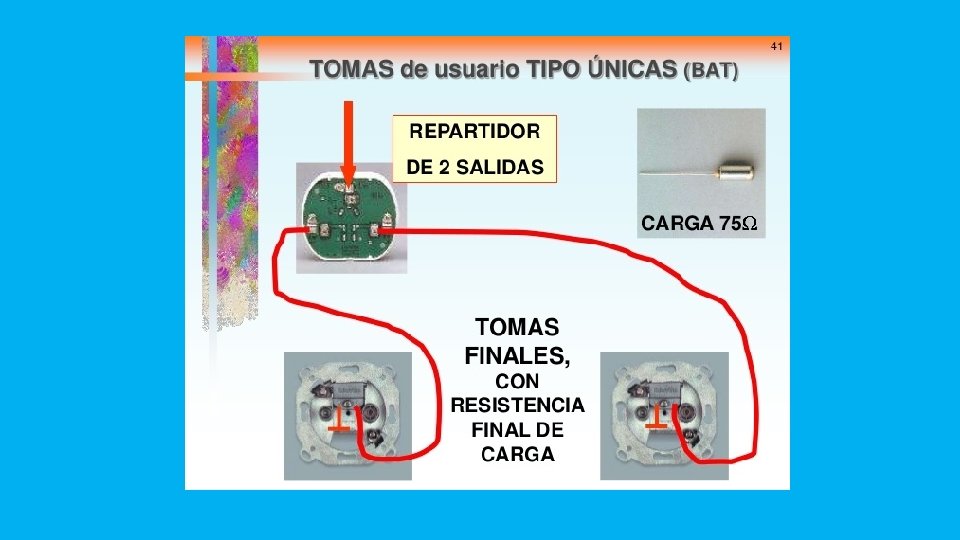

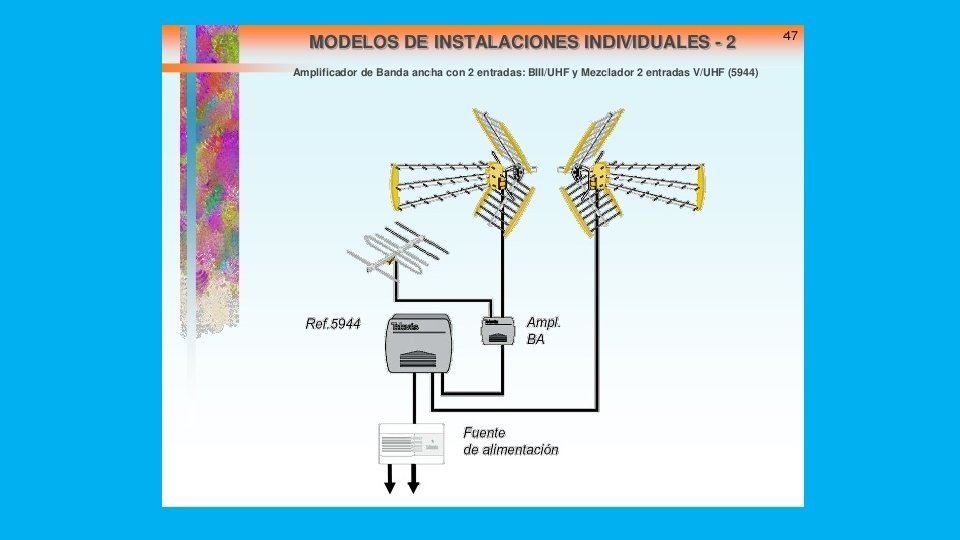

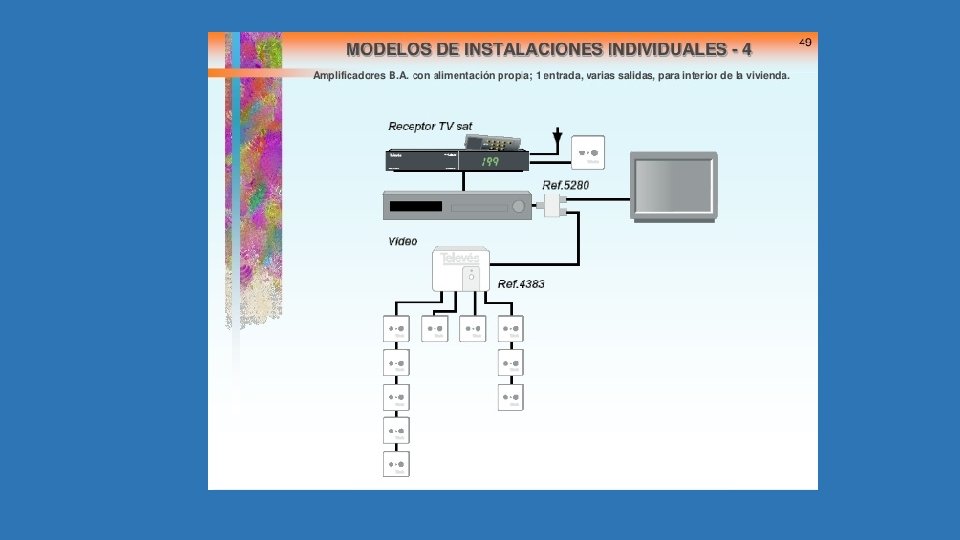

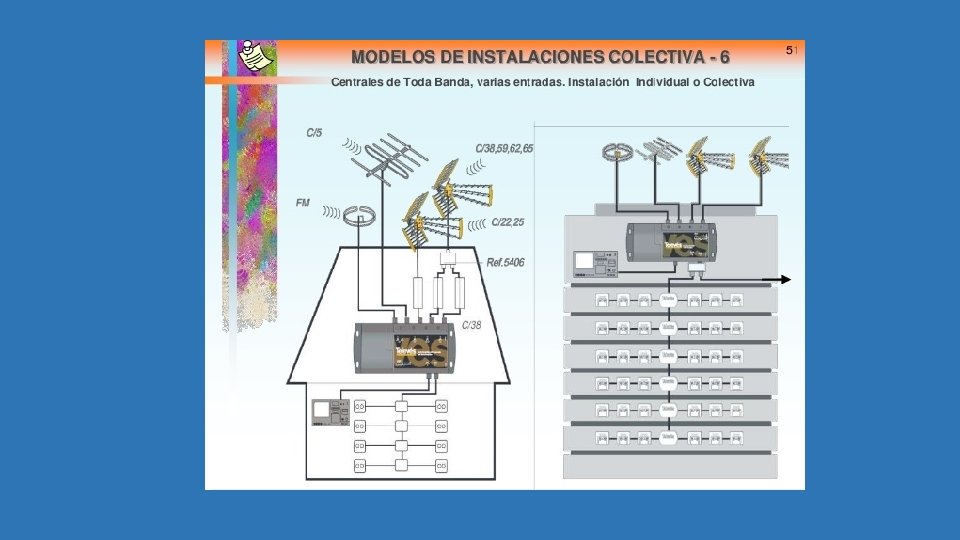

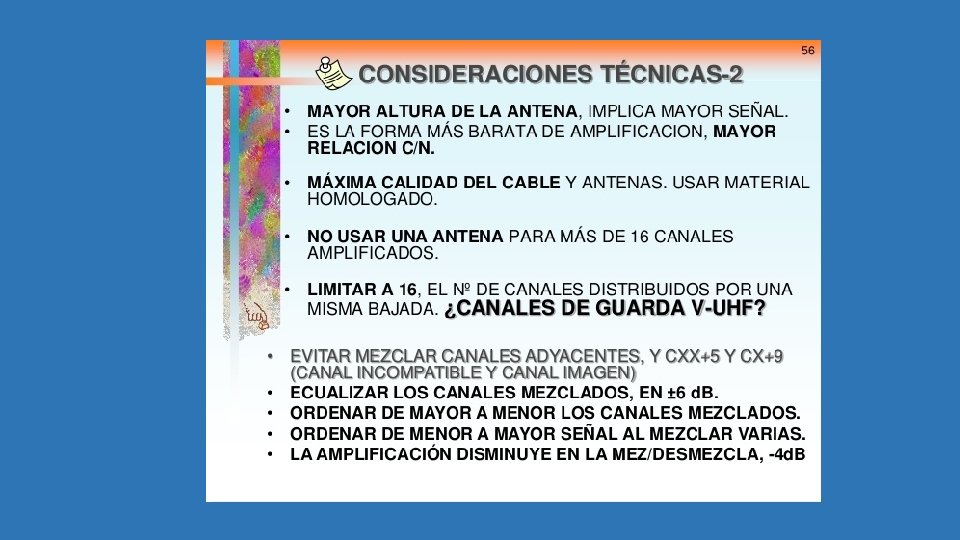

Criterios esenciales de diseño Conocer la señal de la antena. (Medidor de campo). Conocer los valores de atenuación de los componentes. Asignar el nivel de señal deseada en la peor toma, dentro de los valores mínimo y máximo asignada por la I. C. T. En instalaciones domésticas o individuales utilizer siempre repartidores, evitando colocar más de tres en serie. En instalaciones colectivas, tanto horizontal como vertical utilizarmos derivadores.
