1 FDTD 2012 06 28 2 1 Introduction

1 FDTD 2012. 06. 28. 전자파 연구실

목차 2 • 1. Introduction of FDTD Ø Ø Ø 1. 1 1. 2 1. 3 1. 4 1. 5 The Finite-Difference Time-Domain Method Basic Equation. Approximation of derivatives by Finite Difference. FDTD Updating Equation for 3 -Dim Problems. FDTD Updating Equation for 2 -Dim Problems. FDTD Updating Equation for 1 -Dim Problems. 전자파 연구실

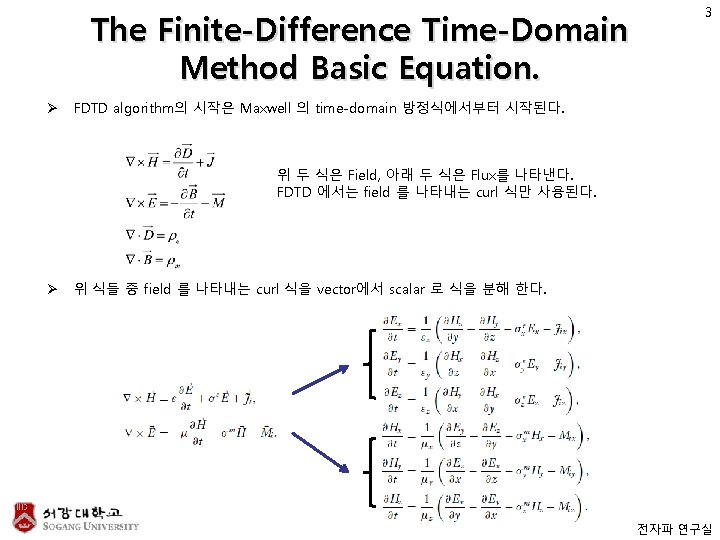

Approximation of derivatives by Finite Difference. Ø FDTD algorithm 1. geometry를 공간상의 discrete grid로 변경하는 것에서 시작한다. 2. EM field 요소를 특정 discrete 공간에 위치로 설정 3. Maxwell equation을 discrete time (ΔT) 마다 풀어 낸다. Ø 이러한 풀어내는 방식은 Finite difference 미분 근사를 사용한다. Forward Backward 4 Central 전자파 연구실

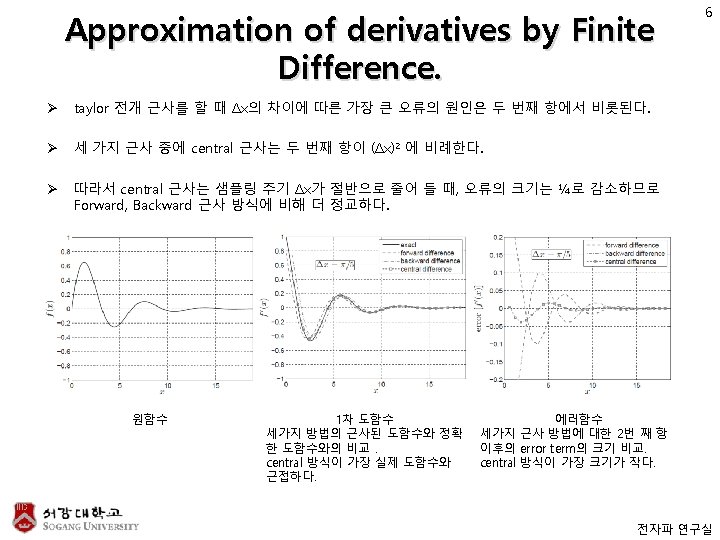

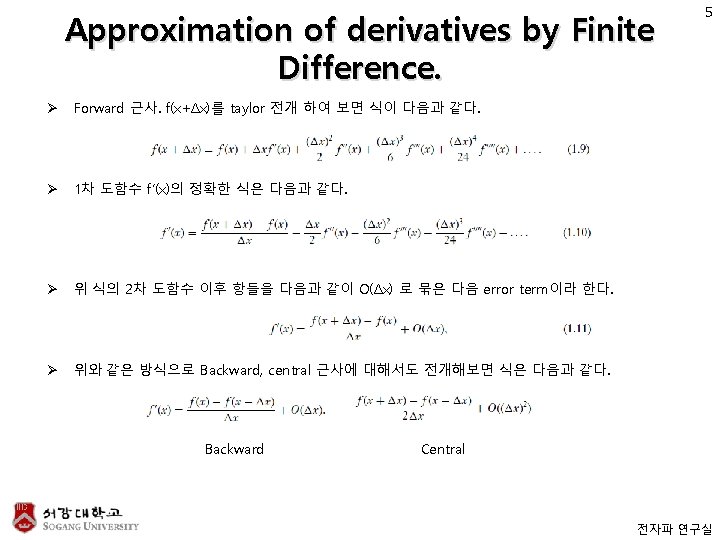

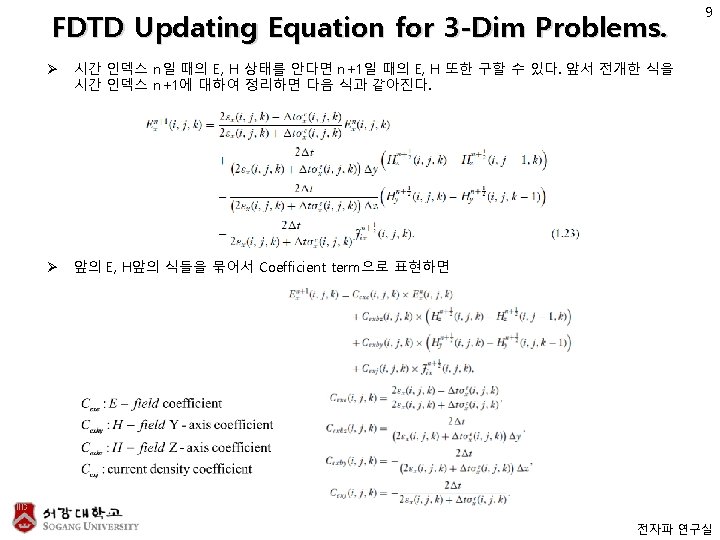

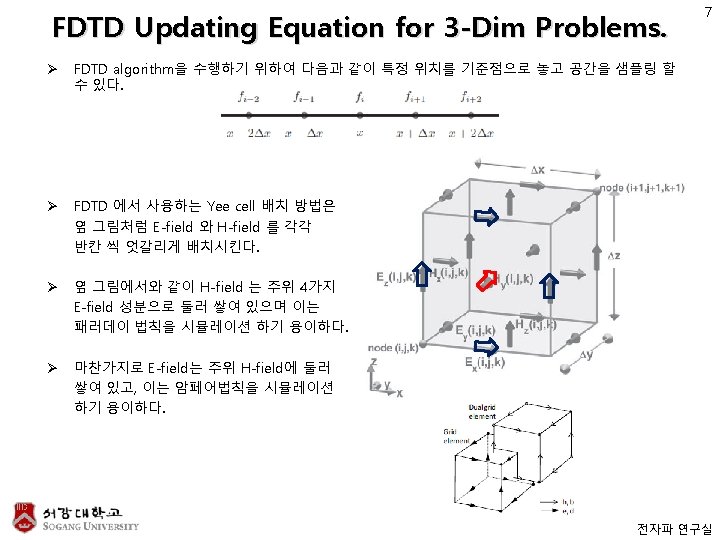

FDTD Updating Equation for 2 -Dim Problems. Ø 10 FDTD algorithm 2 -dim equation은 3 -dim equation에서 한쪽 축 방향의 변동을 없앤 것이다. 전자파 연구실

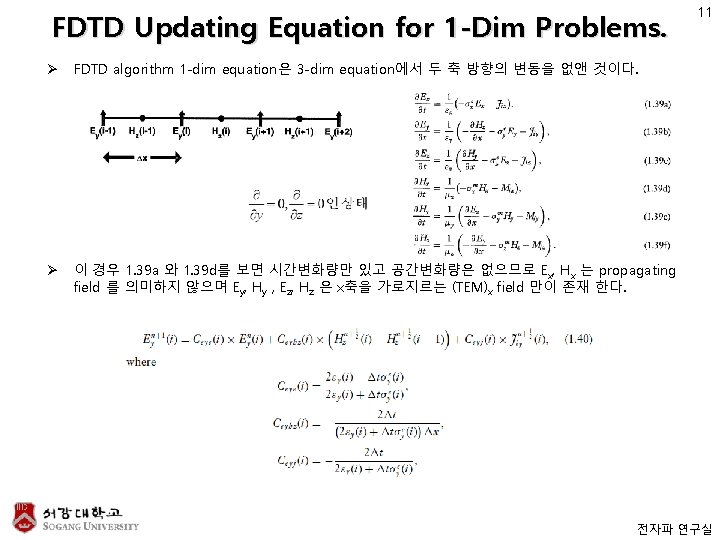

FDTD Updating Equation Problems. Ø 12 FDTD algorithm 의 흐름도는 다음과 같다. 전자파 연구실
