1 ESBS CROQUIS I PLNOLS Esbs Dibuix fet

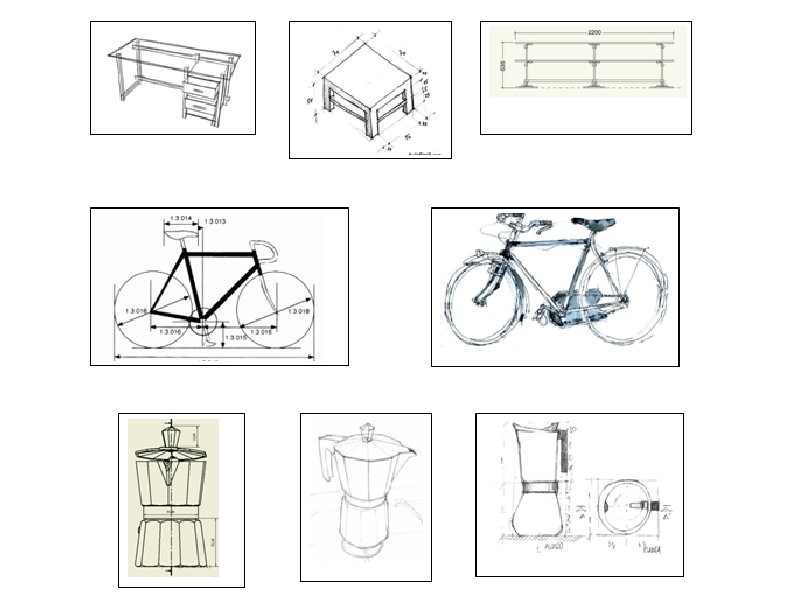

1. ESBÓS, CROQUIS I PLÀNOLS Esbós : Dibuix fet a mà alçada (amb llapis, paper i goma). És a dir, que no necessitem utilitzar estris auxiliars per fer-ho ( regla, compàs, . . . ) Croquis: : Dibuix fet a mà alçada on es defineix bé la forma i mida de l’objecte. Plànol : Representació final amb estris de dibuix auxiliars (regles, compàs, ordinador, . . . ) i amb totes les característiques reals de l’objecte.

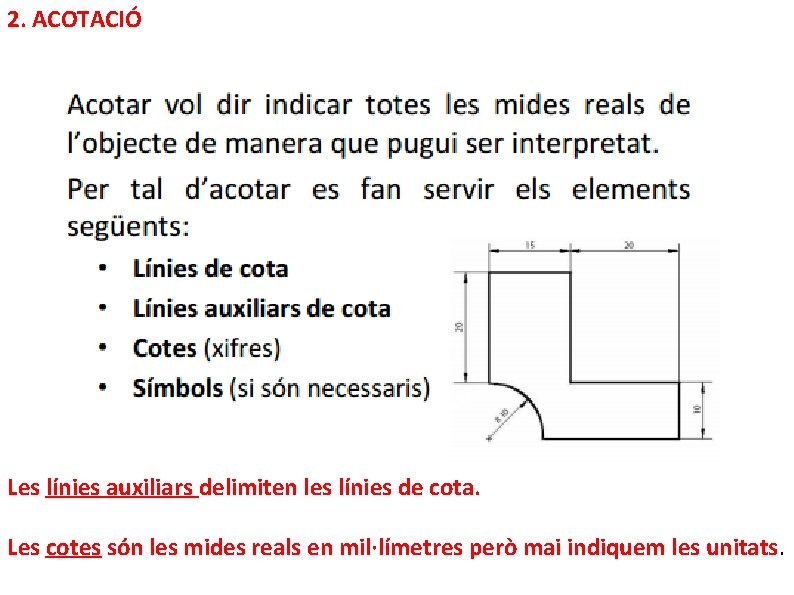

2. ACOTACIÓ Les línies auxiliars delimiten les línies de cota. Les cotes són les mides reals en mil·límetres però mai indiquem les unitats.

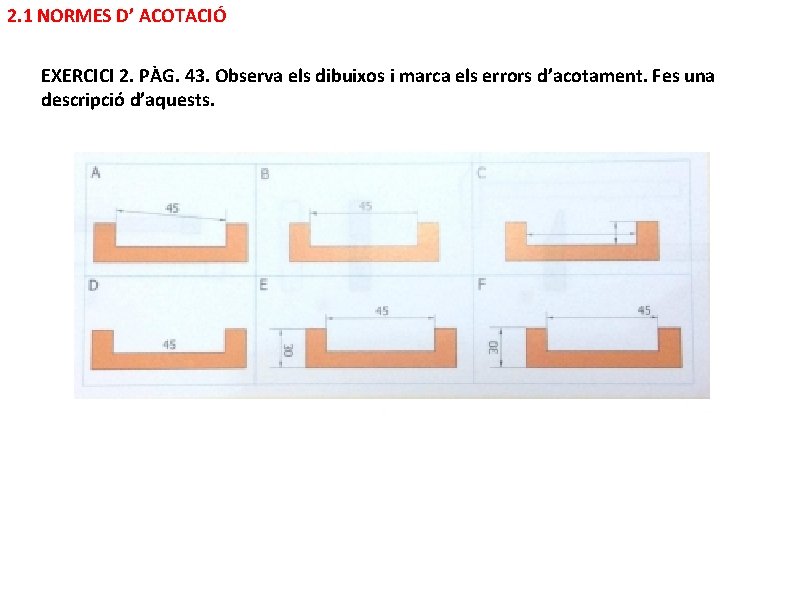

2. 1 NORMES D’ ACOTACIÓ EXERCICI 2. PÀG. 43. Observa els dibuixos i marca els errors d’acotament. Fes una descripció d’aquests.
2. 1 NORMES D’ ACOTACIÓ
EXERCICI. Dibuixa una T invertida com la de la imatge i acota-la: EXERCICI. Elabora un croquis d’un regle i una goma
3. ESCALA (pàgina 50) Es representa amb una divisió i sense indicar les unitats.

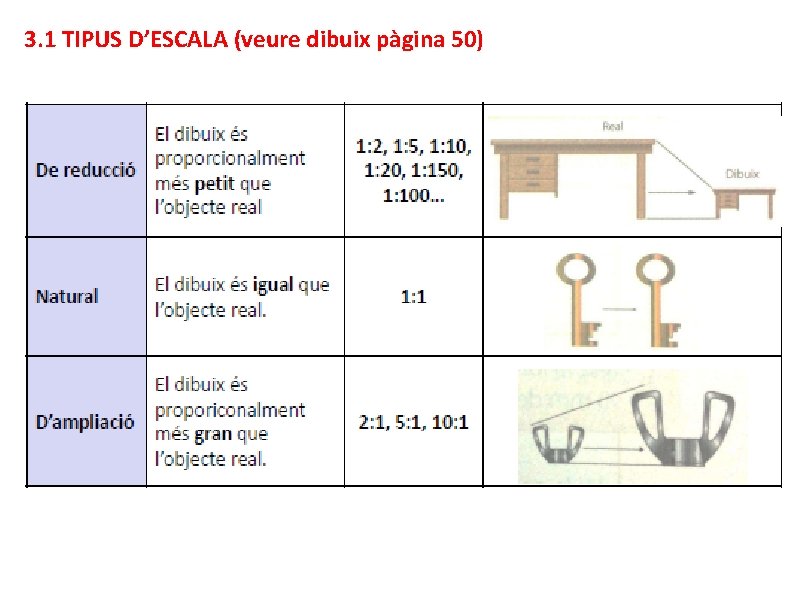

3. 1 TIPUS D’ESCALA (veure dibuix pàgina 50)
3. 2 CÀLCULS D’ESCALA 3. 2. 1 REDUCCIÓ
3. 2 CÀLCULS D’ESCALA 3. 2. 1 REDUCCIÓ

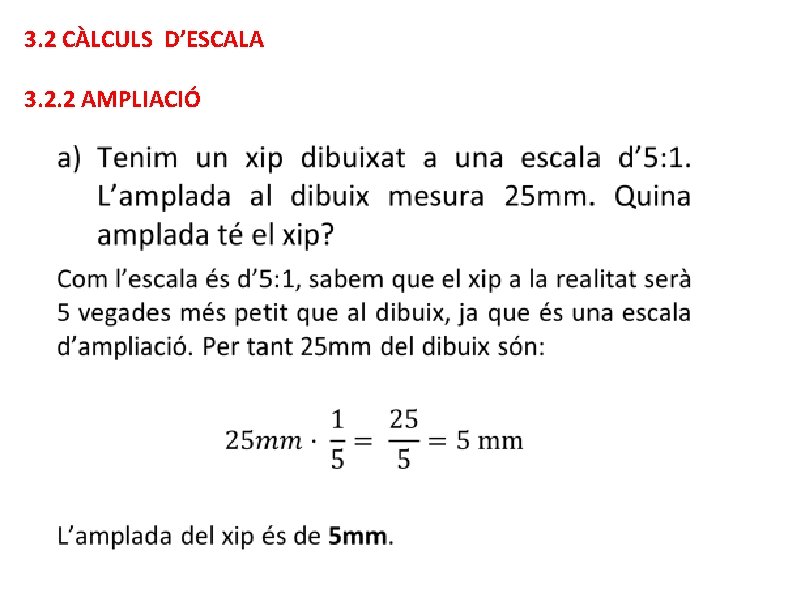

3. 2 CÀLCULS D’ESCALA 3. 2. 2 AMPLIACIÓ
3. 2 CÀLCULS D’ESCALA 3. 2. 2 AMPLIACIÓ
3. 2 CÀLCULS D’ESCALA

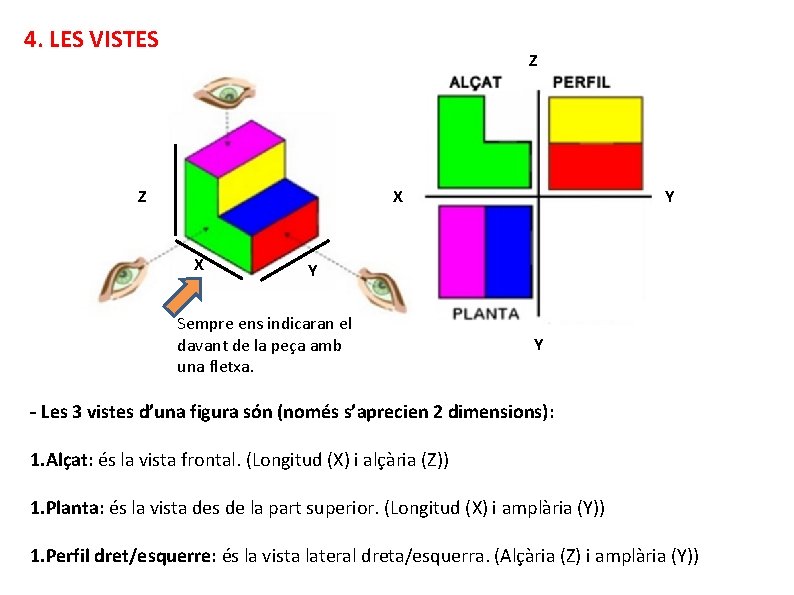

4. LES VISTES Z Z X X Y Y Sempre ens indicaran el davant de la peça amb una fletxa. Y - Les 3 vistes d’una figura són (només s’aprecien 2 dimensions): 1. Alçat: és la vista frontal. (Longitud (X) i alçària (Z)) 1. Planta: és la vista des de la part superior. (Longitud (X) i amplària (Y)) 1. Perfil dret/esquerre: és la vista lateral dreta/esquerra. (Alçària (Z) i amplària (Y))

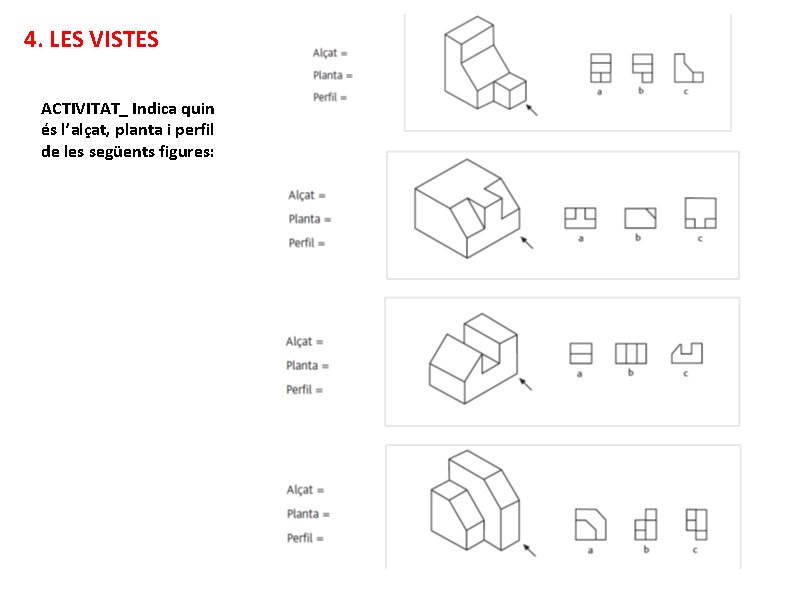

4. LES VISTES ACTIVITAT_ Indica quin és l’alçat, planta i perfil de les següents figures:
4. LES VISTES EXERCICIS 6 I 7 PÀG 46
5. LA PERSPECTIVA És la representació d’un objecte en 3 dimensions. Consisteix a dibuixar els objectes de manera més real al introduir el VOLUM. Els 3 tipus més utilitzats són: 5. 1 La perspectiva cavallera 5. 2 La perspectiva isomètrica 5. 3 La perspectiva cònica A l’hora de dibuixar perspectives s’utilitza la tècnica de l’encaix que es basa en la idea de simplificar el dibuix en formes geomètriques senzilles.
5. LA PERSPECTIVA 5. 1. LA PERSPECTIVA CAVALLERA
5. LA PERSPECTIVA 5. 2. LA PERSPECTIVA ISOMÈTRICA En la perspectiva isomètrica els plans, horitzontal, vertical i lateral estan situats entre sí a 120º:
5. LA PERSPECTIVA 5. 3. LA PERSPECTIVA CÒNICA Es basa en la idea d’utilitzar els anomenats punts de fuga, a partir dels quals dibuixem una sèrie de línies que arriben a l’objecte formant un con. EXERCICIS 8 I 9 PÀGINA 48

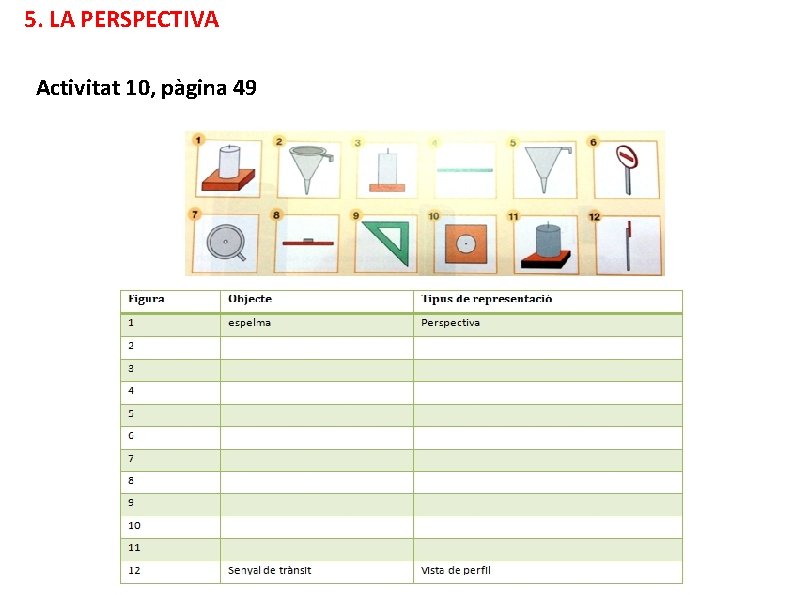

5. LA PERSPECTIVA Activitat 10, pàgina 49
