1 EMOLEVY Perusasioita emolevyist Toni Lamminaho topelamm toni

1 EMOLEVY Perusasioita emolevyistä Toni Lamminaho, topelamm, toni. p. lamminaho@student. jyu. fi 25/9/2019

2 TEHTÄVÄ • Piirilevy, johon tietokoneen muut komponentit kiinnitettään • Komponentit kommunikoivat emolevyn välityksellä • Muut komponentit liitetään yleensä liittimillä tai asettamalla emolevystä löytyviin mekanismeihin Toni Lamminaho, topelamm, toni. p. lamminaho@student. jyu. fi 25/9/2019

3 RAKENNE • Emolevy koostuu useiden eri komponenttien liitäntä paikoista • Tyypillisesti emolevyyn liitetään ainakin suoritin, muistit (RAM ja HDD/SSD), näytönohjain • Virran emolevy saa virtalähteestä • Emolevyssä on monesti integroitu ääni- ja verkkokortti sekä näytönohjain voi myös olla integroitu Toni Lamminaho, topelamm, toni. p. lamminaho@student. jyu. fi 25/9/2019

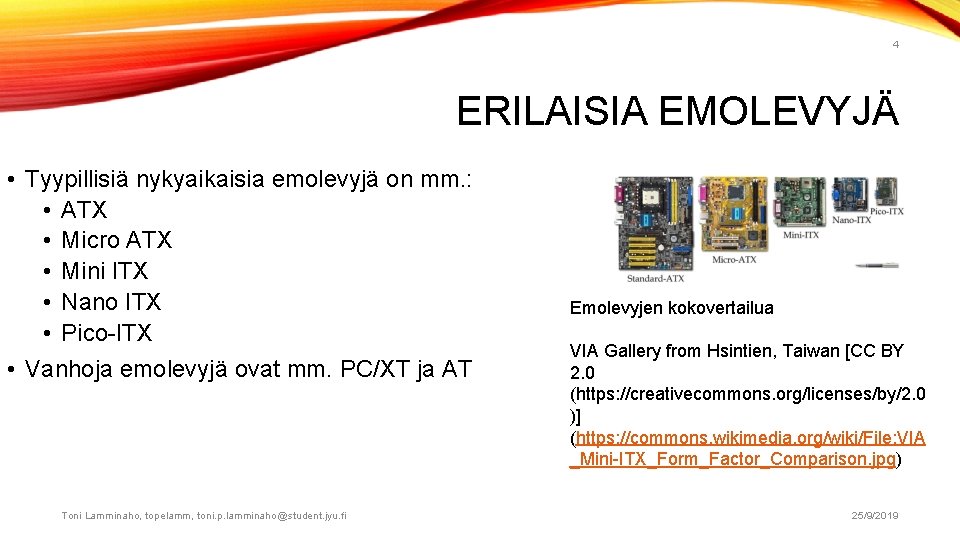

4 ERILAISIA EMOLEVYJÄ • Tyypillisiä nykyaikaisia emolevyjä on mm. : • ATX • Micro ATX • Mini ITX • Nano ITX • Pico-ITX • Vanhoja emolevyjä ovat mm. PC/XT ja AT Toni Lamminaho, topelamm, toni. p. lamminaho@student. jyu. fi Emolevyjen kokovertailua VIA Gallery from Hsintien, Taiwan [CC BY 2. 0 (https: //creativecommons. org/licenses/by/2. 0 )] (https: //commons. wikimedia. org/wiki/File: VIA _Mini-ITX_Form_Factor_Comparison. jpg) 25/9/2019

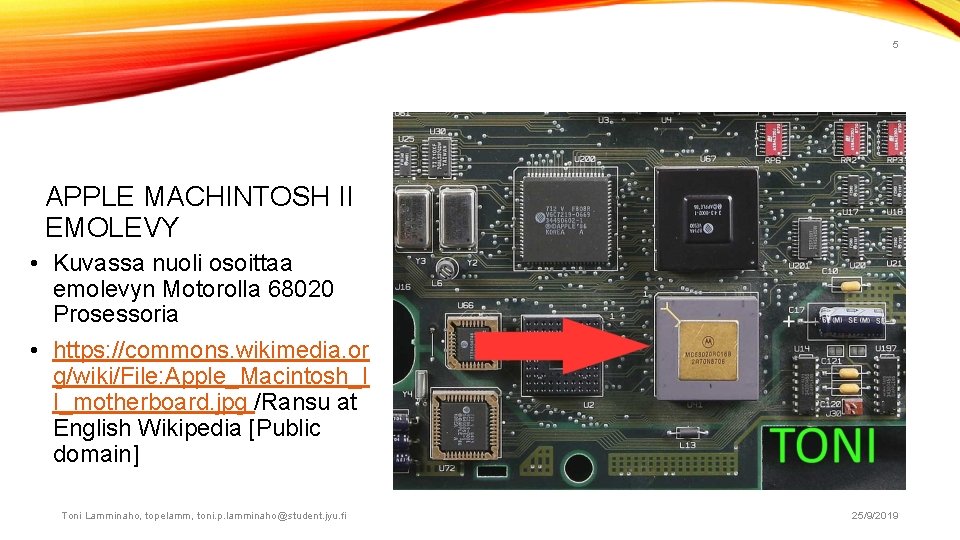

5 APPLE MACHINTOSH II EMOLEVY • Kuvassa nuoli osoittaa emolevyn Motorolla 68020 Prosessoria • https: //commons. wikimedia. or g/wiki/File: Apple_Macintosh_I I_motherboard. jpg /Ransu at English Wikipedia [Public domain] Toni Lamminaho, topelamm, toni. p. lamminaho@student. jyu. fi 25/9/2019

6 LÄHTEET • https: //fi. wikipedia. org/wiki/Emolevy • Kuvat: • https: //commons. wikimedia. org/wiki/File: VIA_Mini. ITX_Form_Factor_Comparison. jpg • https: //commons. wikimedia. org/wiki/File: Apple_Macintosh_II_motherboard. jpg Toni Lamminaho, topelamm, toni. p. lamminaho@student. jyu. fi 25/9/2019
