Egy kis történeti áttekintés 2

Kezdetek Lyukkártya � megjelenés: 1800 -as évek � eredete: zenélő dobozok � 1801 Joseph-Marie Jacquard szövés automatizálása � mérete: 9 inch hosszú; 1, 25 inch széles; 1/16 inch vastag A Jaquard-féle szövőszék lyukkártyái

Lyukszalag � 20. század: perforált papírszalag (távközlés, számítástechnika) � 1901: az első lyukszalag (szikratávíró) � 5 csatornás lyukszalag: egymás mellett 5 lyuk � 1960 -as évek: 8 csatornás lyukszalag 4

Mágneskazetták � hangtechnika, hangrögzítés, számítástechnikai adattárolás (Commodore) � működés: elektromágneses elv � lassú soros elérés, nehézkes adatbeolvasás és felírás 5

Szalagos egységek � 1951: Univac I � streamer: mágnesszalagos adattároló „adatáramoltató” � főleg adatmentésre, archiválásra használják � elektromágneses elvű működés nagy kapacitású, igen lassú 6

Hajlékonylemez � 1971 IBM � kezdeti kapacitás: 100 Kb � kezdeti méret: 5. 25 inch � kapacitás növekedés: 1. 2 MB � 80 -as évek: 3. 5 inches lemezek 7

Merevlemez(HDD) � 1973: Winchester kódnéven fejlesztett, 3340 jelű merevlemez � egy évtizeddel később elterjed a mindennapokban � a korábbiaknál kisebb és könnyebb író/olvasó fej � egy 18 milliomod hüvelyk vékony levegőrétegen futott � nagyobb adatsűrűség 8

Csoportosításuk § § § Papíralapú Mágneses elven működő Optikai elven működő Magnetooptikai elven működő Elektronikus 9

1. Papíralapú Hátrány: v Feldolgozása igen lassú v Könnyen sérülhet v Nagy tömegű és mennyiségű alapanyagot igényel v Kezelésük körülményes Ezért ma már nem használják v Pl: lyukkártya, lyukszalag Előny: v Olyan környezetben is alkalmazható, ahol a mágnes nem v 10

2. Mágneses elven működő v egyik legelterjedtebb adattároló napjainkban v Működési elve az adathordozó felületén lévő mágneses réteg két állapotú jeleket rögzít v Jellemzője a tároló kapacitás, az adat-hozzáférési idő valamint az adatsűrűség nagysága v Típusai: mágnesdob, mágnesszalag, mág neslemez 11

a) Mágnesdob � 1947: az első mágnesdob � ma már nem használják � mágneses réteg a henger felületén � körgyűrű alakú vagy a henger alkotójával párhuzamos sávok � forgástengellyel párhuzamosan rögzített olvasófej � sávok száma: 100. . . 500. � soros vagy párhuzamos szervezés 12

b) Mágnesszalag � mágneses felületű műanyag szalag � több egymás mellett futó sáv � soros elérés � kezdetben orsóra csévélt, ma kazettás változat � streamer kazetta: biztonsági adatmentés � kezdetben pár száz MB kapacitás, ma már több GB � csatlakoztatás: USB, vezetéknélkül + USB, Fire. Wire, SCSI, IDE 13

c) Mágneslemez � elv a mágnesszalagokéval megegyező: mágnesezhető réteg � különbség: kör alakú tároló � előny: nem nyúlik, biztonságosabb, lehet egyes részeit is elérni � két fajtája: hajlékonylemez (floppy), merevlemez (HDD) � fő részei: mágneses adathordozó, meghajtó 14

Hajlékonylemez (floppy) � vékony műanyagrétegre felvitt mágnesezhető réteg, kemény tok � Pc-s világ első mágneses elven működő adathordozói � működési elv: kör alakú mágnesezhető rétegen sávok � típusai a mágneses korong átmérője (coll) alapján: 5, 25” és 3, 5”-os � más fajtái: ZIP Drive (archiválás), ls-120, ls-240 1. írásvédelem 2. hub 3. ablak 4. műanyag tok 5. papír védőborítás 6. mágneslemez 7. szektor 15

Merevlemez � � tárolófelület: merev mágnesezhető felületű lemezkorong adatok tárolása a hajlékonylemezekhez hasonlóan � koncentrikus körökben elhelyezkedő sávok -> cilinderek � egységben több lemezkorong � írás olvasás csak a cilinderek mentén adattárolás fürtökben (cluster) főbb tulajdonsága: tárolókapacitás, írási-olvasási sebesség, csatolófelület (ATA, SATA I-II, SCSI) � � 16

3. Optikai elven működő � nagyon elterjedt � működési elv: különböző hosszúságú "gödrök' (pitek) � leolvasás fókuszált lézersugárral, fotodiódával � csoportosíthatóak írás-olvasás szempontjából , vagy fajtái szerint (CD, DVD, Blu-Ray) 17

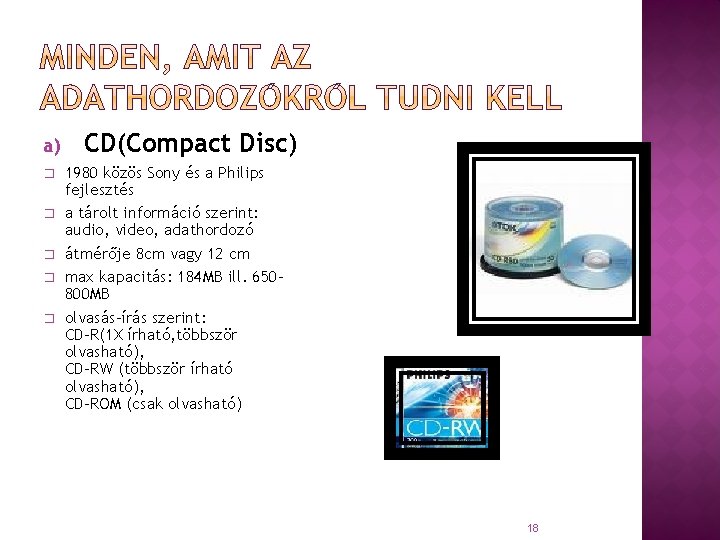

a) � � � CD(Compact Disc) 1980 közös Sony és a Philips fejlesztés a tárolt információ szerint: audio, video, adathordozó átmérője 8 cm vagy 12 cm max kapacitás: 184 MB ill. 650800 MB olvasás-írás szerint: CD-R(1 X írható, többször olvasható), CD-RW (többször írható olvasható), CD-ROM (csak olvasható) 18

� � DVD(Digital Video Disc) 90 -es évek közepén fejlesztették ki csúcsminőségű házimozirendszerekhez maximális tároló kapacitása 17 GB fajtái hasonlóan a CD hez: DVD–Video (mozgóképek tárolására), DVD-Audio (hang tárolására), DVD-ROM (adat, préselt), DVD-RAM (adat, közvetlen elérésű), DVD+-R (adat, egyszer írható) DVD+-RW (adat; többször írható) típusai méret alapján DVD kapacitása 20 15 GB b) 10 DVD kapacitása 5 0 DVD-5 DVD-9 DVD-10 DVD-18 19

c) Blu-ray (röviden BD) � optikai elven működik � kék lézert használ a lemez olvasására, írására � rövidebb hullámhossz, kisebb fénynyaláb -> pontosabban lehet fókuszálni � csökkent a sávok hüvelykmérete 0, 74 mikronról 0, 32 mikronra � kisebb gödröcskék, kisebb fénysugár, rövidebb sáv-hüvelyk > megnövekedett kapacitás: 25 GB 20

4. Magnetooptikai elven működő � mágneses és az optikai tárak előnyeit egyesítik � magas ár � működési elv: melegítés hatására a réteg mágneses mezeje polaritást vált � legbiztonságosabb adathordozó � ütődésre, karcolásra, hőmérsékletváltozásra, a kezünk hagyta szennyeződésre kevéssé érzékenyek 21

5. Elektronikus � elektronikus adatrögzítés � előnyei: kis helyigény, nem tartalmaznak mozgó, forgó alkatrészeket, megbízhatóság, könnyű kezelhetőség � hátrány: az adatok írásának olvasásának viszonylagos lassúsága � kapacitásuk elérheti a 140 GB-ot is � ilyen eszközök: pendrive, memóriakártyák (SD, MMC, CF) 22

6. Jövőben várható technikai megoldások Ø Holografikus tárolók Ø Hálózati tárhelyek 23

Irodalomjegyzék: � http: //hu. wikipedia. org � Racskó Péter: Bevezetés a számítástechnikába. LSI. � http: //szamtechklub. extra. hu � http: //hwsw. hu 24
