1 Distribusjonsnett for naturgass i Innherred Forml med

1 Distribusjonsnett for naturgass i Innherred Formål med rapporten: n n n Kartlegge potensielle gassbrukere Trasevalg for gassrør Kostnader NB! Ikke alle valgkombinasjoner er utredet i denne rapporten! Levanger Formannskap, Svein Berg 2001 -11 -19

2 Distribusjonsnett for naturgass i Innherred Fordeler med bruk av naturgass kontra olje: (Salgsgass er tilnærmet ren metangass: CH 4) n n Tilgang på energi Reduserte utslipp av NOx, SOx, CO 2 og partikkelutslipp Bedre driftsregularitet Høyere virkningsgrad

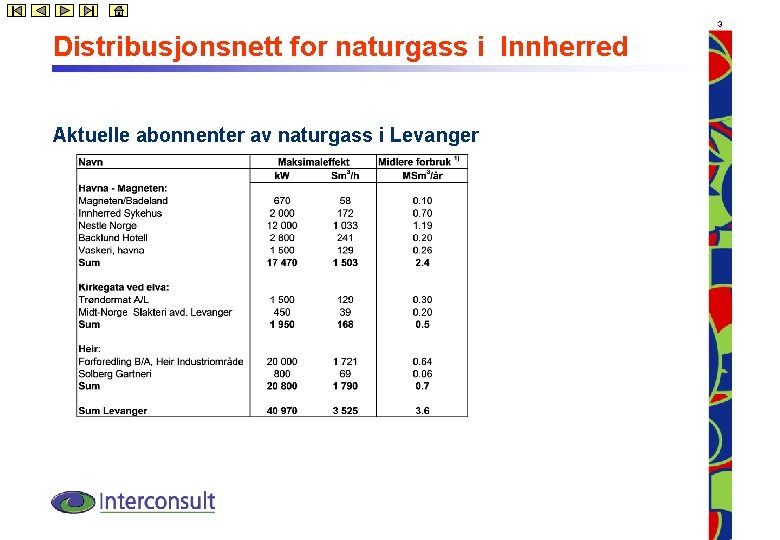

3 Distribusjonsnett for naturgass i Innherred Aktuelle abonnenter av naturgass i Levanger

4 Distribusjonsnett for naturgass i Innherred Abonnenter i Levanger som ikke er med i denne utredningen:

5 Distribusjonsnett for naturgass i Innherred Identifiserte effektbehov: Område Sum Levanger Sum Verdal Sum Inderøy Totalt Maksimaleffekt Midlere forbruk (k. W) (Sm 3/h) (MSm 3/år) 40 970 3 525 3, 636 25 553 2 199 5, 049 8 260 711 6, 227 74 783 6 435 14, 912 Dimensjonerende gassmengde ut fra dagens effektbehov: Område Levanger Verdal Inderøy Totalt Sm 3/h 5 000 3 000 1500 8 500 Fremtidig behov for gass på Verdal er 24. 000 Sm 3/h (175 MSm 3/år)

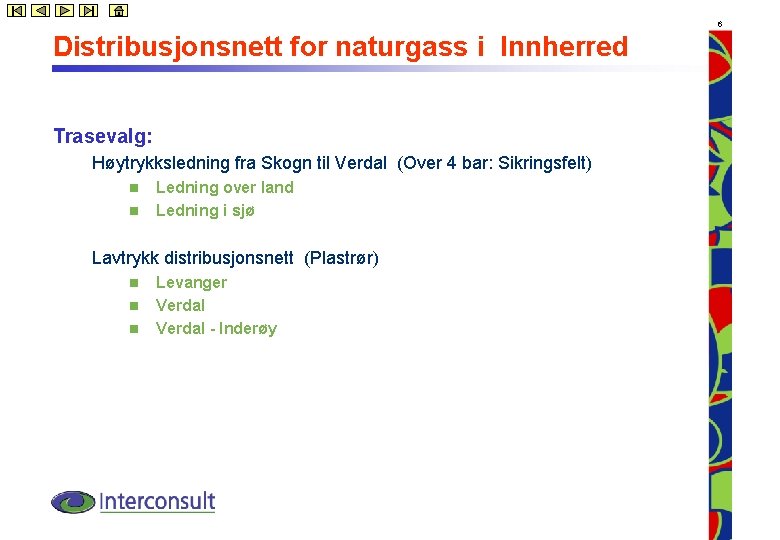

6 Distribusjonsnett for naturgass i Innherred Trasevalg: Høytrykksledning fra Skogn til Verdal (Over 4 bar: Sikringsfelt) n n Ledning over land Ledning i sjø Lavtrykk distribusjonsnett (Plastrør) n n n Levanger Verdal - Inderøy

7 Distribusjonsnett for naturgass i Innherred Sikringsfelt for høytrykksledning (stålledning) n n Avstand fra rørledning: Fra ventilstasjoner, målestasjoner o. l. : 25 m 100 m I sikringsfelt vil det være forbud mot å bygge beboelseshus, forsamlingshus eller oppføre bygninger beregnet på næringsdrift av enhver art, eller drive næring som faller utenom vanlig jord- og skogbruk, samt mot all bruk av åpen ild som bråtebrenning, leirild etc. uten etter forutgående samtykke fra rørselskapet.

8 Distribusjonsnett for naturgass i Innherred

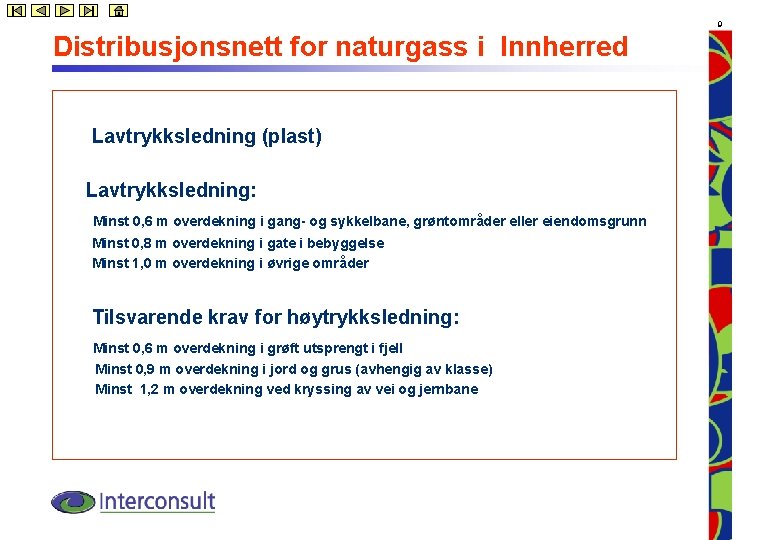

9 Distribusjonsnett for naturgass i Innherred Lavtrykksledning (plast) Lavtrykksledning: Minst 0, 6 m overdekning i gang- og sykkelbane, grøntområder eller eiendomsgrunn Minst 0, 8 m overdekning i gate i bebyggelse Minst 1, 0 m overdekning i øvrige områder Tilsvarende krav for høytrykksledning: Minst 0, 6 m overdekning i grøft utsprengt i fjell Minst 0, 9 m overdekning i jord og grus (avhengig av klasse) Minst 1, 2 m overdekning ved kryssing av vei og jernbane

10 Distribusjonsnett for naturgass i Innherred Trasebeskrivelse frem til Levanger: 25 m sikkerhetsavstand til begge sider av høytrykksledning. Søkt etter sammenhengende trase, min. 50 m bredde ikke kommer i konflikt med hus. Fra Norske Skogindustrier går traseen i østlig retning langs stranda. Etter 800 m går traseen ut i sjøen fram til Vollan. Sjøledningen blir 700 m og største dyp blir i overkant av 20 m. Fra Vollan går traseen over dyrket mark mellom E 6 og sjøen, 1, 5 km i svak oppoverbakke. E 6 og jernbanen krysses ved Korsbakken. Her kan det være aktuelt å bore under veg og jernbane, i stedet for grave grøft. Videre østover parallelt med jernbanelinja i 1, 5 km lengde. Første del over dyrket mark, siste del gjennom noe lauvskog. Litt før Norum svinger jernbanen mot nord, mens ledningstraseen fortsatt går i østlig retning. Dyrket mark hele vegen mellom Norum og Østgård. Total lengde så langt er 6, 0 km. Etter Østgård svinger traseen og går i nordøstlig retning i bunn av et lite dalføre (Koiabekken) med en del tett skog, fram til Norum. Derfra er det lange strekk med dyrket mark, Fv. 125 passeres like nedenfor Halsanskole, videre sør for Valstad, via Skogly og ned i dalen til Nedre Tingstad. Her krysses Levangerelva, og det går oppoverbakke gjennom litt lauvskog til Heir, like sør for E 6. Total lenge 10, 0 km. Her vil det passe å bygge en MR-stasjon (mengdemåling og trykkreduksjon) for en lavtrykksledning inn til Levanger.

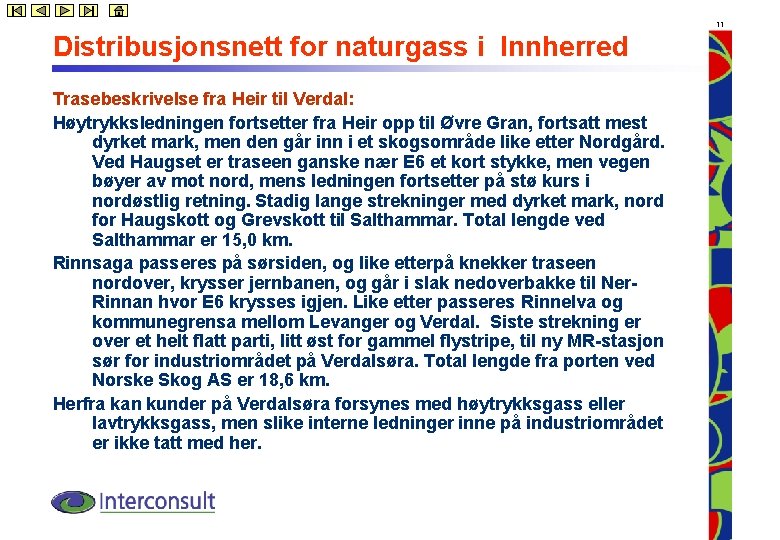

11 Distribusjonsnett for naturgass i Innherred Trasebeskrivelse fra Heir til Verdal: Høytrykksledningen fortsetter fra Heir opp til Øvre Gran, fortsatt mest dyrket mark, men den går inn i et skogsområde like etter Nordgård. Ved Haugset er traseen ganske nær E 6 et kort stykke, men vegen bøyer av mot nord, mens ledningen fortsetter på stø kurs i nordøstlig retning. Stadig lange strekninger med dyrket mark, nord for Haugskott og Grevskott til Salthammar. Total lengde ved Salthammar er 15, 0 km. Rinnsaga passeres på sørsiden, og like etterpå knekker traseen nordover, krysser jernbanen, og går i slak nedoverbakke til Ner. Rinnan hvor E 6 krysses igjen. Like etter passeres Rinnelva og kommunegrensa mellom Levanger og Verdal. Siste strekning er over et helt flatt parti, litt øst for gammel flystripe, til ny MR-stasjon sør for industriområdet på Verdalsøra. Total lengde fra porten ved Norske Skog AS er 18, 6 km. Herfra kan kunder på Verdalsøra forsynes med høytrykksgass eller lavtrykksgass, men slike interne ledninger inne på industriområdet er ikke tatt med her.

12 Distribusjonsnett for naturgass i Innherred Lavtrykksnett i Levanger: MR-stasjonen på Heir blir utgangspunktet for en lavtrykksledning til Levanger. Trykket reduseres til 4 bar(g), og ledningstypen endres fra stål til plast. Fra MR-stasjonen går ledningen i nordvestlig retning, krysser E 6, og følger gangvegen langs Fv. 128 som går mot Levanger. Etter 800 m kommer traseen fram til boligbebyggelsen. Her er det litt trangere å komme fram med ledningen, men den kan legges gjennom boligfeltet, eller evt. kombineres med nytt fortau langs hovedvegen. Videre følger traseen gangveg og fortau fram til jernbanen som krysses ved Stabelvollen, etter 2050 m. Det er flere skoler, andre offentlige bygg og lettere industrivirksomhet på denne strekningen. Levangerelva må krysses, enten ved at ledningen henges opp under brua, eller at den graves ned i elvebunnen. En grenledning kan legges ut på havna, til bl. a. et vaskeri. Sjøgata er valgt som hovedtrase for ledningen gjennom sentrum, bl. a. fordi Nestle ligger der. Traseen svinger så opp til Kirkegata og går sørvestover mot neste mulige storkunde, Innherred sykehus. Siste del av hovedtraseen går til via Moan idrettspark og Moan industriområde. Total lengde er 4. 900 m.

13 Distribusjonsnett for naturgass i Innherred Kartstudier og befaringer gir: Alternativ 1: Sjøledning fra Fiborgtangen til Verdalsøra: Alternativ 2: Landledning fra Fiborgtangen til Levanger: Landledning fra Levanger til Verdalsøra: Sum landledning 18. 000 m 10. 000 m 8. 600 m 18. 600 m

14 Distribusjonsnett for naturgass i Innherred Hovedtall for høytrykksrør over land: Høytrykkledning Skogn – Heir: Høytrykksedning Heir- Verdalsøra: Sum høytrykksledning: Lengde Meterpris Anleggskostnad 10. 750 m kr. 3. 858 kr. 41. 470. 000 8. 650 m kr. 3. 517 kr. 30. 420. 000 19. 400 m kr. 3. 706 kr. 71. 890. 000

15 Distribusjonsnett for naturgass i Innherred Hovedtall for lavtrykkledning: Strekning & utstyr MR-stasjon Heir Lengde Meterpris Anleggskostnad kr. 10. 000 Lavtrykksledning Levanger 5. 300 m kr. 2. 451 kr. 12. 990. 000 MR-stasjon Verdalsøra kr. 10. 000 Lavtr. : Verdal - Røra/Hylla 12. 100 m kr. 1. 624 kr. 19. 655. 000 Lavtr. Verdal sentrum 3. 600 m kr. 2. 436 kr. 8. 770. 000 SUM lavtrykksanlegg 21. 000 m kr. 1. 972 kr. 61. 415. 000

16 Distribusjonsnett for naturgass i Innherred Kostnader for sjøledning: Prosjektering og ledelse: Leggefartøy med ROV Transport, sveising og coating av rør: Diverse innkjøp inklusive anoder: Nedgraving og steinfylling: Landfallkostnader på Skogn og Verdal: Grunnundersøkelser Sum 2, 9 MNOK 14, 5 MNOK 19, 3 MNOK 2, 7 MNOK 8, 0 MNOK 5, 0 MNOK 15, 0 MNOK 67, 4 MNOK
