1 Configurar esbozo sketcher CREO Parametric Abrir el

1. Configurar esbozo (sketcher) CREO Parametric -Abrir el programa CREO Parametric Separata pro/E 15 SEPT revision 1 201209151830 1

Hacer click raton-boton-izquierdo en FILE Separata pro/E 15 SEPT revision 1 201209151830 2

Hacer click raton-boton-izquierdo en OPTIONS Separata pro/E 15 SEPT revision 1 201209151830 3

Hacer click raton-boton-izquierdo en ESBOZO (SKETCHER) Separata pro/E 15 SEPT revision 1 201209151830 4

Usando barra vertical deslizante bajar en pagina. Hacer click raton-boton-izquierdo en -show the grid/mostrar rejilla -cambiar “grid spacing type/espaciamiento” a Estatico/Static -poner “ 5” EN espaciamiento ejes X y Y -Make sketching plane parallel/plano esbozo paralelo Separata pro/E 15 SEPT revision 1 201209151830 5

Hacer click raton-boton-izquierdo en OK Separata pro/E 15 SEPT revision 1 201209151830 6

Hacer click raton-boton-izquierdo en “NO” guardar en Archivo de Configuracion Separata pro/E 15 SEPT revision 1 201209151830 7

2. Crear parte llamada “BASE” Hacer click raton-boton-izquierdo en Home/New Verificar que selección es Parte, cambiar el nombre a “BASE”. Hacer click raton-boton-izquierdo en OK Separata pro/E 15 SEPT revision 1 201209151830 8

3. Cambiar sistema de unidades Hacer click raton-boton-izquierdo en File (Archivo) Prepare Separata pro/E 15 SEPT revision 1 201209151830 9

Hacer click raton-boton-izquierdo en Model Properties Separata pro/E 15 SEPT revision 1 201209151830 10

Hacer click raton-boton-izquierdo en Materials, Units, Change Separata pro/E 15 SEPT revision 1 201209151830 11

Hacer click raton-boton-izquierdo en (sistema unidades) CGS Centimetros Gramos Segundo y en Set Separata pro/E 15 SEPT revision 1 201209151830 12

Aceptar selecion “Convertir dimensiones” Hacer click raton-boton-izquierdo en OK Separata pro/E 15 SEPT revision 1 201209151830 13

Hacer click raton-boton-izquierdo en Close/Cerrar Separata pro/E 15 SEPT revision 1 201209151830 14

Hacer click raton-boton-izquierdo en Close/Cerrar Separata pro/E 15 SEPT revision 1 201209151830 15

Navegacion (en la pantalla) y Visualizacion abrir ejemplo 1. prt 1. Mover raton manteniendo apretado boton central/rueda del raton: GIRAR Separata pro/E 15 SEPT revision 1 201209151830 16

2. Girar para arriba o abajo rueda central del raton: Zoom IN o Zoom OUT Separata pro/E 15 SEPT revision 1 201209151830 17

3 -Apretar simultaneamente tecla mayuscula y boton central/rueda del raton: DESPLAZAR Separata pro/E 15 SEPT revision 1 201209151830 18

Uso de botones en cinta/menu parte superior area grafica (del modelo) 4. Refit/Centrar modelo en area grafica Separata pro/E 15 SEPT revision 1 201209151830 19

• • 5. Boton de orientacion: Orientacion estandar (muestra inclinados los tres planos marrones de referencia) Separata pro/E 15 SEPT revision 1 201209151830 20

Ejemplos de otras orientaciones Separata pro/E 15 SEPT revision 1 201209151830 21

6. Visualizacion del modelo: Lineas ocultas visibles en sombreado (como impresas con tinta gris) Separata pro/E 15 SEPT revision 1 201209151830 22

Lineas ocultas invisibles (o sea, como impresas con tinta invisible) Separata pro/E 15 SEPT revision 1 201209151830 23

Lineas ocultas impresas con misma tinta que lineas visibles (wireframe-modelo hecho con alambres) Separata pro/E 15 SEPT revision 1 201209151830 24

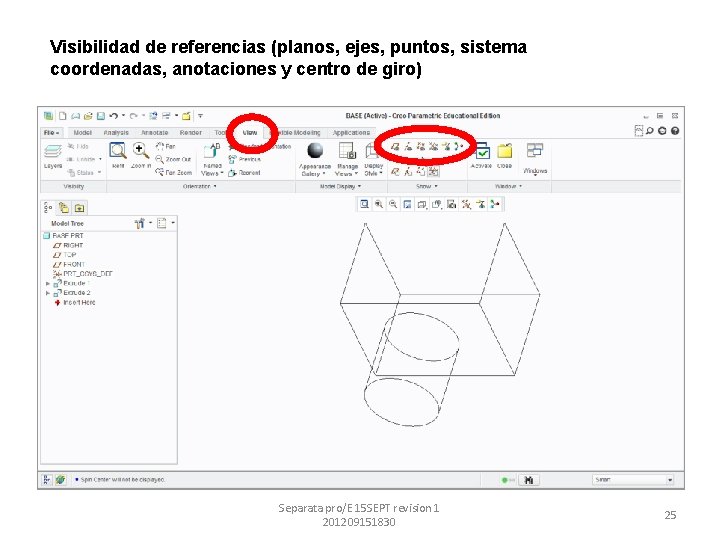

Visibilidad de referencias (planos, ejes, puntos, sistema coordenadas, anotaciones y centro de giro) Separata pro/E 15 SEPT revision 1 201209151830 25

Cerrar “Ejemplo 1” con cualquiera de los dos botones de cerrar Separata pro/E 15 SEPT revision 1 201209151830 26

• Asegurarse de estar en archivo o pantalla “Base”, y de activar visualizacion de referencias (planos, ejes, puntos, sistema coordenadas, anotaciones y centro de giro) Separata pro/E 15 SEPT revision 1 201209151830 27
