1 CISC 2 RISC Complex Instruction Set Computer

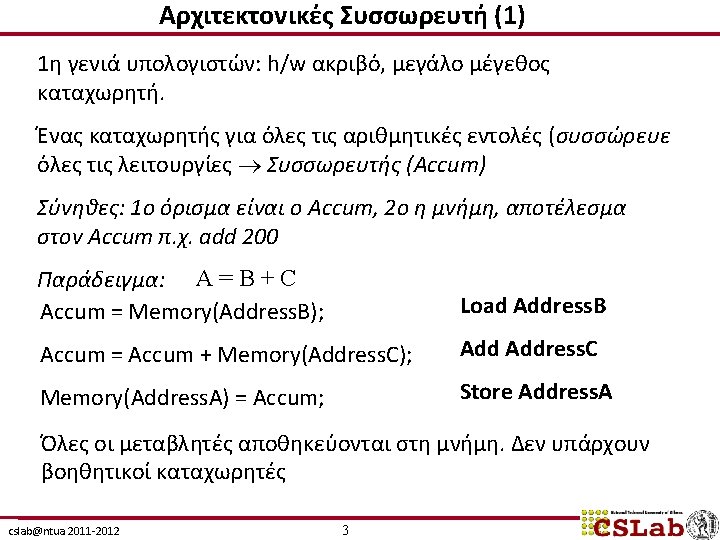

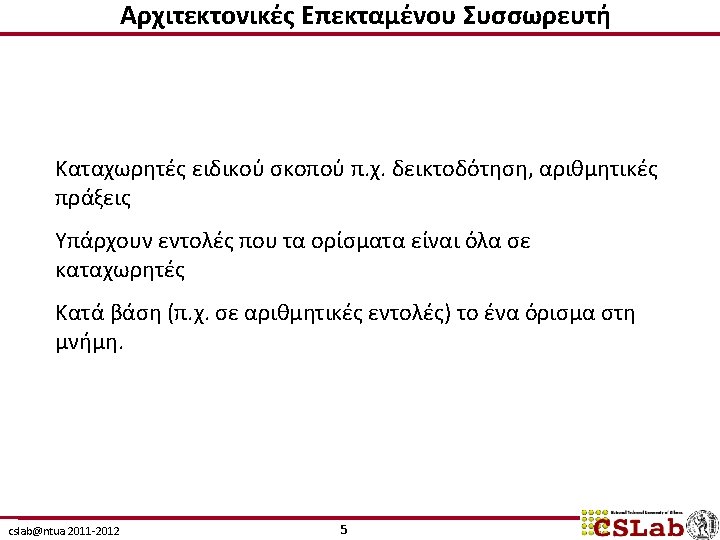

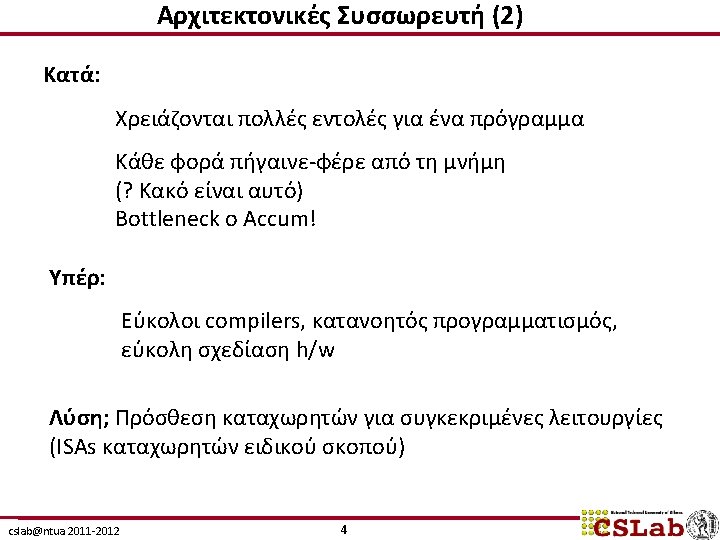

Αρχιτεκτονικές Καταχωρητών Γενικού Σκοπού 1. CISC 2. RISC • Complex Instruction Set Computer • Reduced Instruction Set Computer • Εντολές για πράξεις Register-Memory ή Memory-Memory • Πράξεις μόνο Register-Register (load store) (1980+) • Αφήνουν το ένα όρισμα να είναι στη μνήμη (πχ. 80386) Load R 1, B Add R 1, C Store A, R 1 A=B+C Load R 1, B Load R 2, C Add R 3, R 1, R 2 Store A, R 3 extended-accumulator Memory-memory cslab@ntua 2011 -2012 accumulator register-register-memory 6

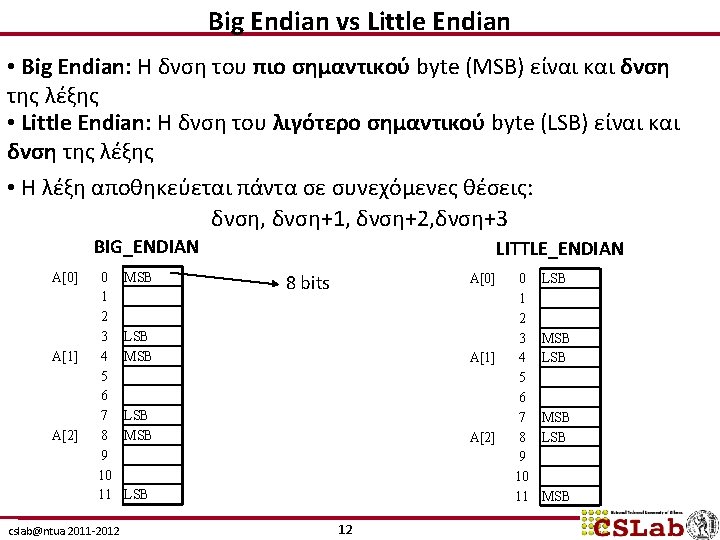

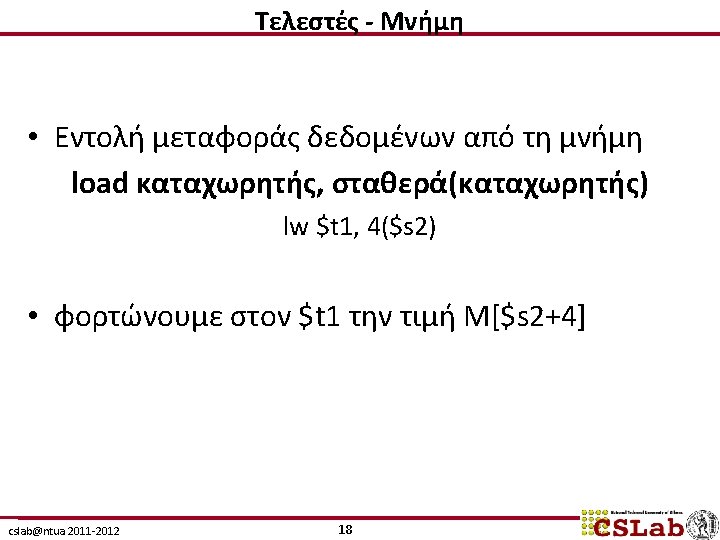

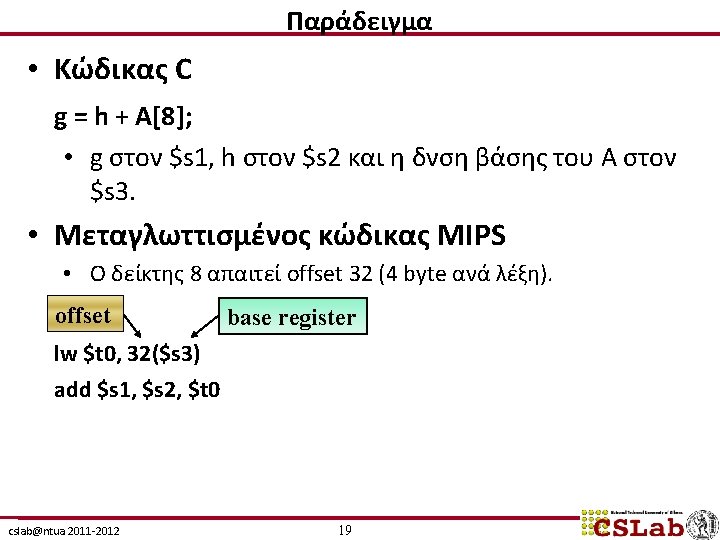

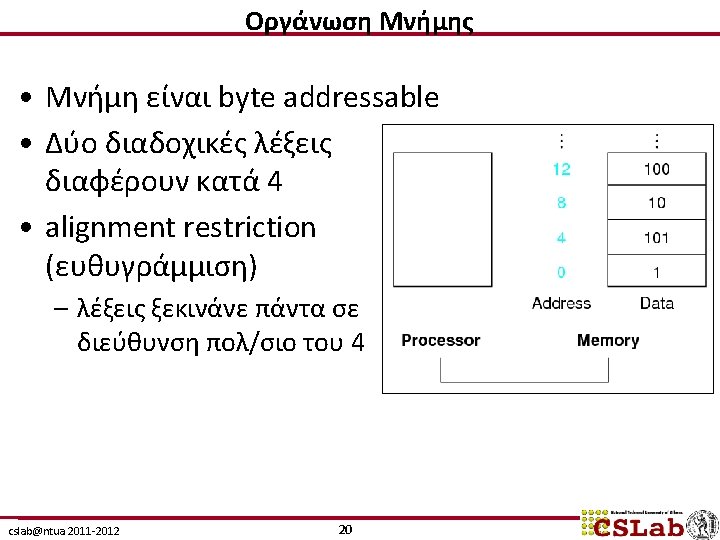

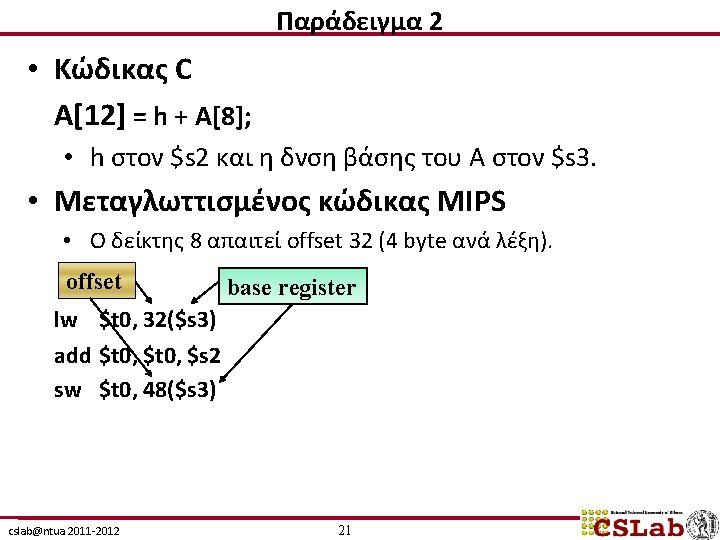

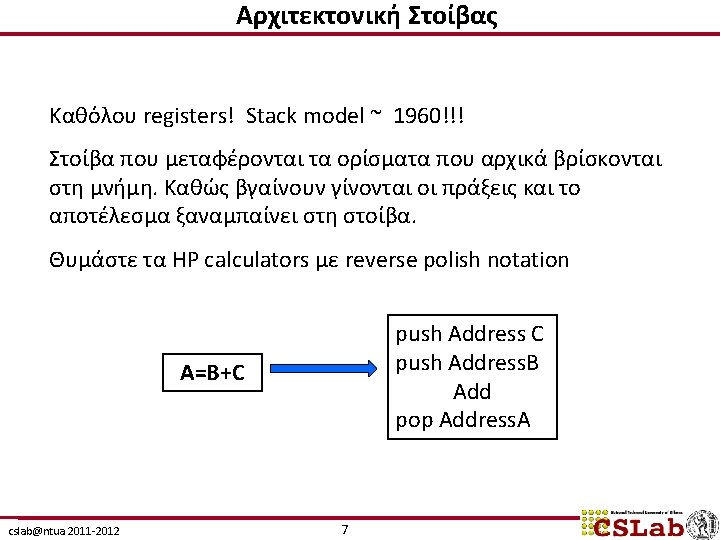

Κανόνες Ονοματοδοσίας και Χρήση των MIPS Registers • Εκτός από το συνήθη συμβολισμό των καταχωρητών με $ ακολουθούμενο από τον αριθμό του καταχωρητή, μπορούν επίσης να παρασταθούν και ως εξής : Αρ. Καταχωρητή Όνομα 0 1 2 -3 $zero $at $v 0 -$v 1 4 -7 8 -15 16 -23 24 -25 26 -27 28 29 30 31 $a 0 -$a 3 $t 0 -$t 7 $s 0 -$s 7 $t 8 -$t 9 $k 0 -$k 1 $gp $sp $fp $ra cslab@ntua 2011 -2012 Χρήση Preserved on call? Constant value 0 Reserved for assembler Values for result and expression evaluation Arguments Temporaries Saved More temporaries Reserved for operating system Global pointer Stack pointer Frame pointer Return address 25 n. a. όχι ναι ναι ναι

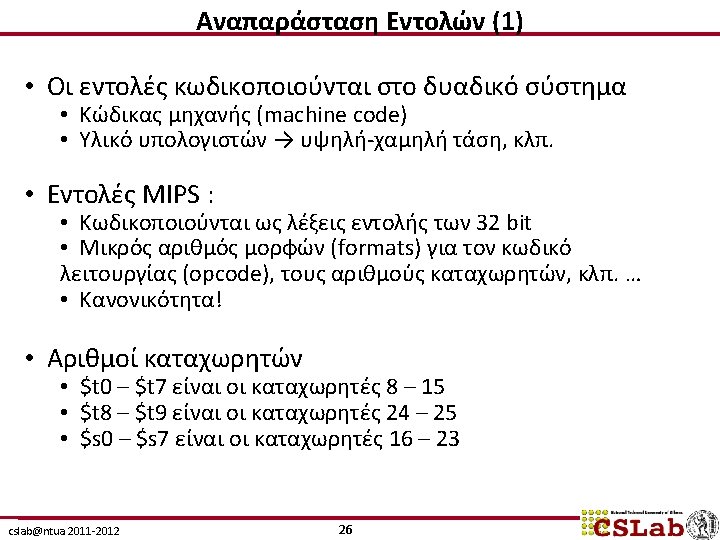

Αναπαράσταση Εντολών (2) Συμβολική αναπαράσταση: Assembly add $t 0, $s 1, $s 2 Πώς την καταλαβαίνει ο MIPS? $s 1 0 17 $s 2 $t 0 18 8 add unused 0 32 Κώδικας μηχανής 000000 10001 10010 01000 00000 10000 6 bit 5 bit 6 bit cslab@ntua 2011 -2012 27

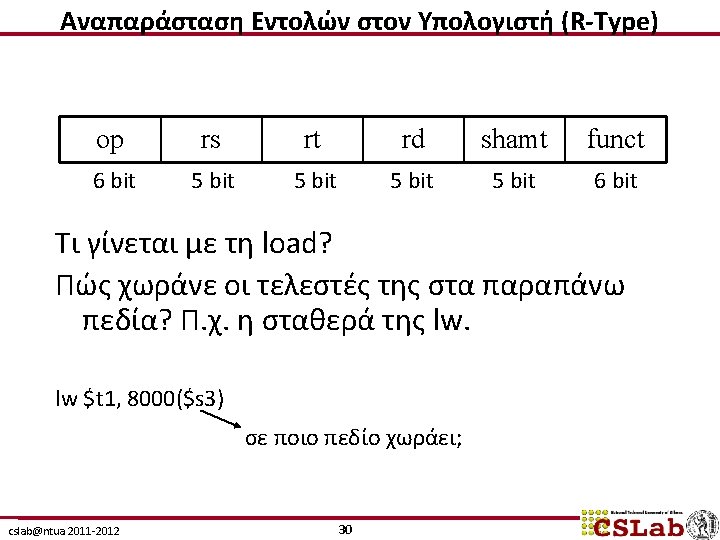

Μορφή Εντολής – Instruction Format Θυμηθείτε την 1η αρχή σχεδίασης: Η ομοιομορφία των λειτουργιών συμβάλλει στην απλότητα του υλικού R-Type (register type) op rs rt rd shamt funct 6 bits 5 bits 6 bits Op: opcode rs, rt: register source operands Rd: register destination operand Shamt: shift amount Funct: op specific (function code) add $rd, $rs, $rt cslab@ntua 2011 -2012 28

MIPS R-Type (ALU) R-Type: Όλες οι εντολές της ALU που χρησιμοποιούν 3 καταχωρητές OP 6 bits rs rt 5 bits rd shamt 5 bits funct 6 bits • Παραδείγματα : – add $1, $2, $3 and $1, $2, $3 – sub $1, $2, $3 or $1, $2, $3 Destination register in rd Operand register in rt Operand register in rs cslab@ntua 2011 -2012 29

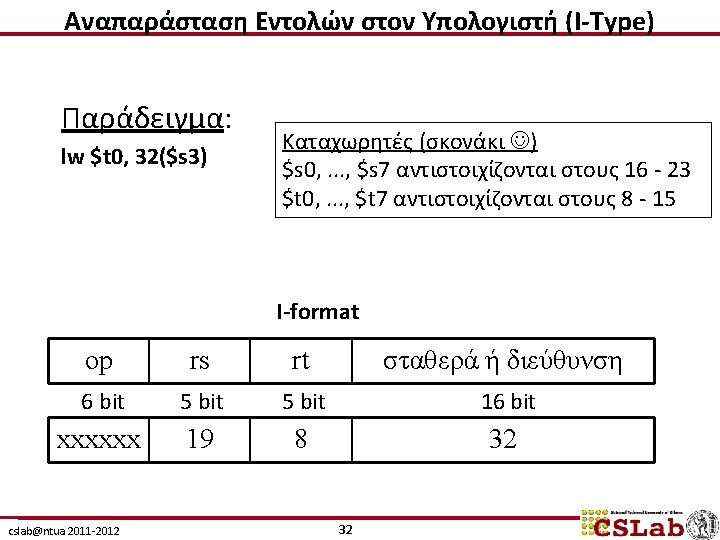

MIPS I-Type : Load/Store OP rs 6 bits 5 bits address rt 5 bits 16 bits – address: 16 -bit memory address offset in bytes added to base register. • Παραδείγματα : source register in rt Offset – Store word: sw $3, 500($4) – Load word: lw $1, 30($2) base register in rs Destination register in rt cslab@ntua 2011 -2012 Offset 33

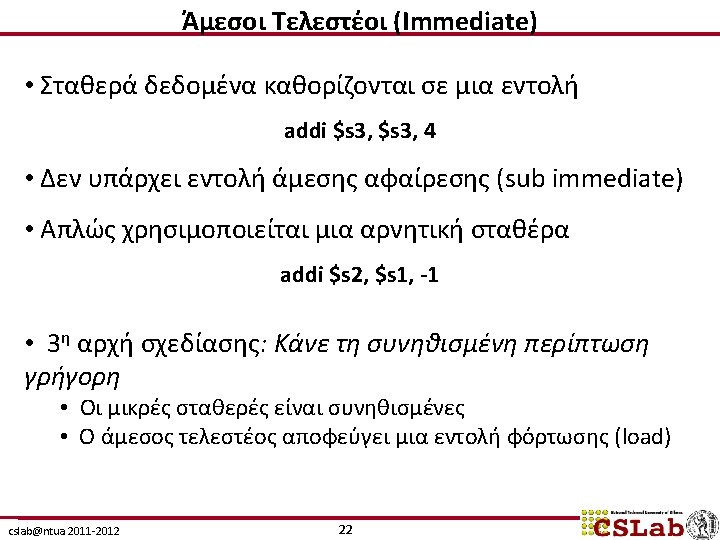

MIPS I-Type : ALU Οι I-Type εντολές της ALU χρησιμοποιούν 2 καταχωρητές και μία σταθερή τιμή I-Type είναι και οι εντολές Loads/stores, conditional branches. OP rs 6 bits 5 bits immediate rt 5 bits 16 bits – immediate: Constant second operand for ALU instruction. • Παραδείγματα : – add immediate: addi $1, $2, 100 – and immediate andi $1, $2, 10 Result register in rt Source operand register in rs cslab@ntua 2011 -2012 34 Constant operand in immediate

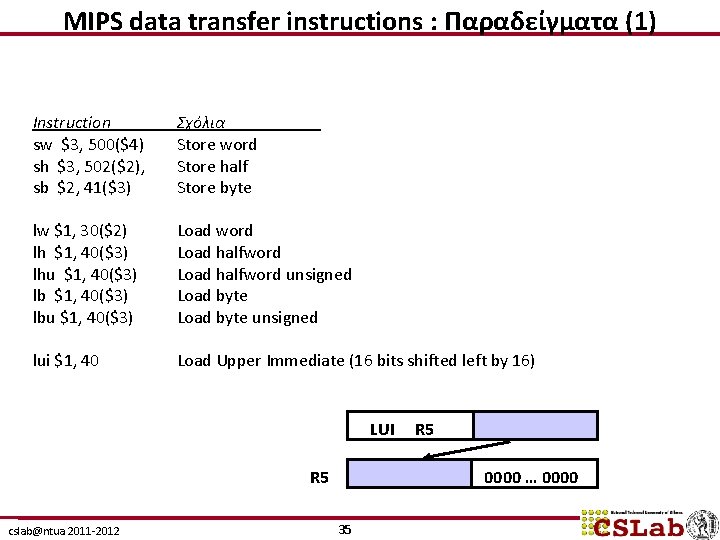

MIPS data transfer instructions : Παραδείγματα (1) Instruction sw $3, 500($4) sh $3, 502($2), sb $2, 41($3) Σχόλια Store word Store half Store byte lw $1, 30($2) lh $1, 40($3) lhu $1, 40($3) lbu $1, 40($3) Load word Load halfword unsigned Load byte unsigned lui $1, 40 Load Upper Immediate (16 bits shifted left by 16) LUI R 5 cslab@ntua 2011 -2012 R 5 0000 … 0000 35

Αναπαράσταση Εντολών στον Υπολογιστή εντολή μορφή add R 0 reg reg 0 32 ten δ. ε. sub R 0 reg reg 0 34 ten δ. ε. addi I 8 ten reg δ. ε. σταθ. lw I 35 ten reg δ. ε. διευθ. sw I 43 ten reg δ. ε. διευθ. cslab@ntua 2011 -2012 op rs rt 37 rd shamt funct address

Αναπαράσταση Εντολών στον Υπολογιστή Παράδειγμα: Μεταγλωττίστε το A[300] = h + A[300] $t 1 δνση βάσης πίνακα Α (32 bit/στοιχείο Α[i]), $s 2 μεταβλητή h lw $t 0, 1200($t 1) add $t 0, $s 2, $t 0 sw $t 0, 1200($t 1) op rs rt 35 9 8 0 18 8 43 9 8 op rs rt 100011 01000 000000 10010 01000 101011 01000 cslab@ntua 2011 -2012 rd shamt funct 1200 8 0 32 1200 rd shamt funct 0000 0100 1011 0000 8 0 0000 0100 1011 0000 38 32

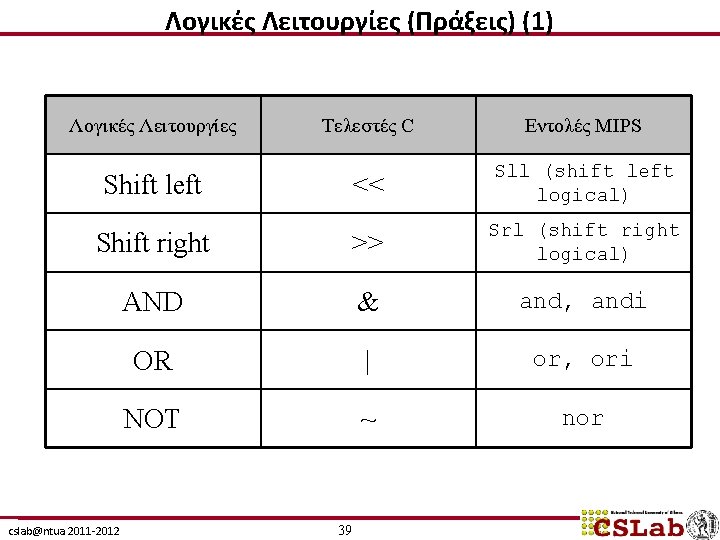

Λογικές Λειτουργίες (Πράξεις) (1) Λογικές Λειτουργίες Τελεστές C Εντολές MIPS << Sll (shift left logical) Shift right >> Srl (shift right logical) AND & and, andi OR | or, ori NOT ~ nor Shift left cslab@ntua 2011 -2012 39

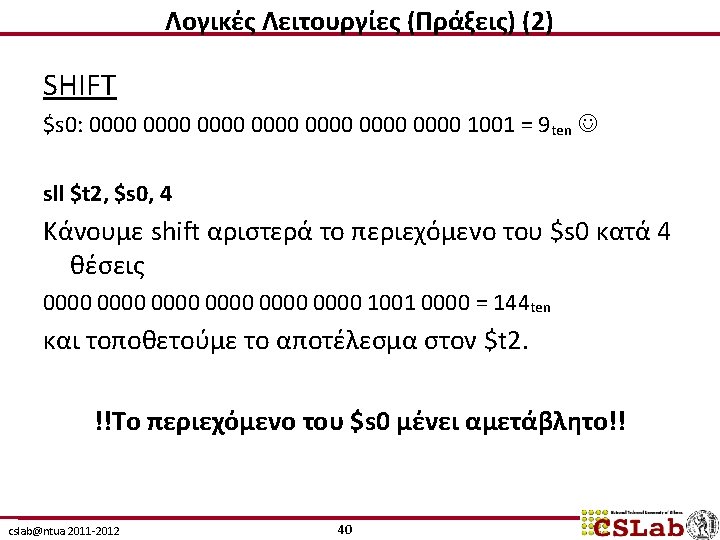

Λογικές Λειτουργίες (Πράξεις) (3) SHIFT Kαταχωρητές (σκονάκι ) $s 0, . . . , $s 7 αντιστοιχίζονται στους 16 - 23 $t 0, . . . , $t 7 αντιστοιχίζονται στους 8 - 15 sll $t 2, $s 0, 4 6 bit 5 bit 6 bit op 0 000000 rs 0 00000 rt 16 10000 rd 10 01010 shamt 4 00100 funct 0 000000 sll: opcode=0, funct=0 cslab@ntua 2011 -2012 41

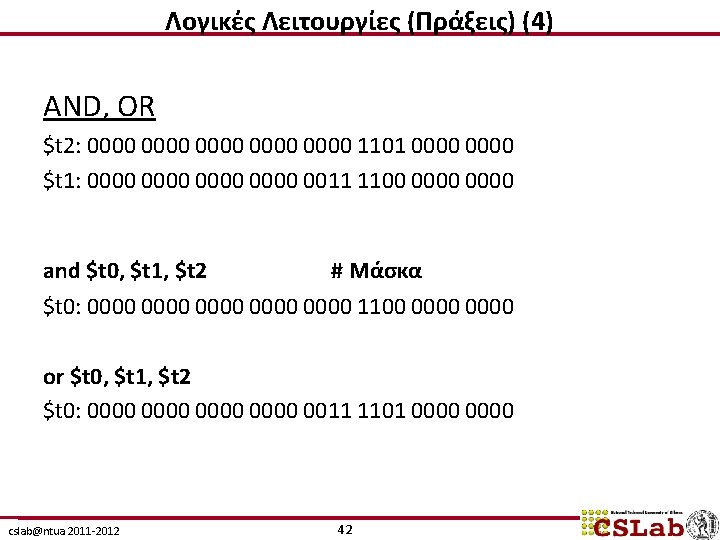

Λογικές Λειτουργίες (Πράξεις) (4) AND, OR $t 2: 0000 0000 1101 0000 $t 1: 0000 0011 1100 0000 and $t 0, $t 1, $t 2 # Μάσκα $t 0: 0000 0000 1100 0000 or $t 0, $t 1, $t 2 $t 0: 0000 0011 1101 0000 cslab@ntua 2011 -2012 42

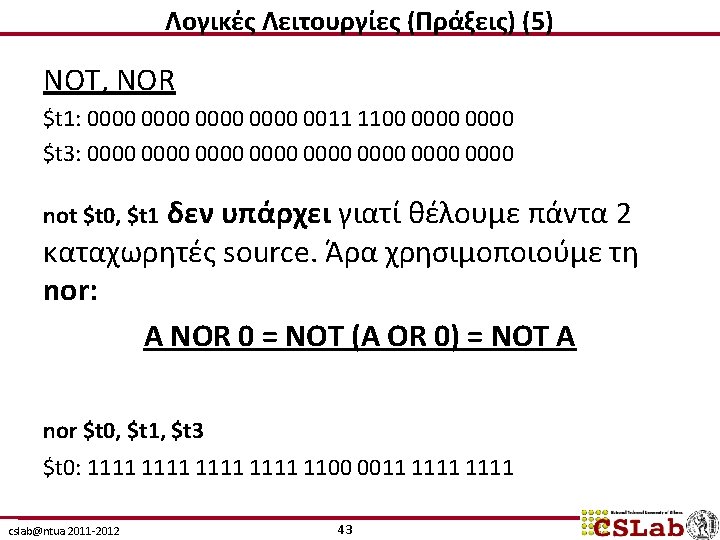

MIPS Arithmetic Instructions : Παραδείγματα Instruction add subtract add immediate add unsigned subtract unsigned add imm. unsign. multiply unsigned divide Παράδειγμα add $1, $2, $3 sub $1, $2, $3 addi $1, $2, 100 addu $1, $2, $3 subu $1, $2, $3 addiu $1, $2, 100 mult $2, $3 multu$2, $3 divide unsigned divu $2, $3 Move from Hi Move from Lo mfhi $1 mflo $1 cslab@ntua 2011 -2012 Έννοια $1 = $2 + $3 $1 = $2 – $3 $1 = $2 + 100 Hi, Lo = $2 x $3 Lo = $2 ÷ $3, Hi = $2 mod $3 $1 = Hi $1 = Lo 44 Σχόλια 3 operands; exception possible + constant; exception possible 3 operands; no exceptions + constant; no exceptions 64 -bit signed product 64 -bit unsigned product Lo = quotient, Hi = remainder Unsigned quotient & remainder Used to get copy of Hi Used to get copy of Lo

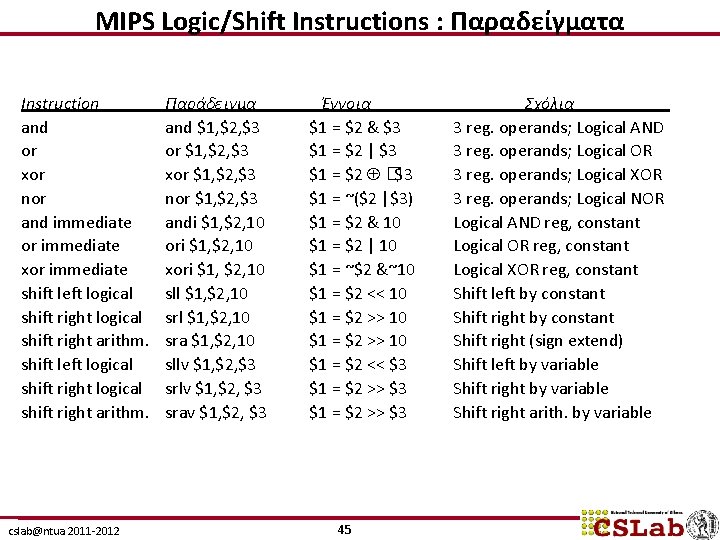

MIPS Logic/Shift Instructions : Παραδείγματα Instruction and or xor nor and immediate or immediate xor immediate shift left logical shift right arithm. cslab@ntua 2011 -2012 Παράδειγμα and $1, $2, $3 or $1, $2, $3 xor $1, $2, $3 nor $1, $2, $3 andi $1, $2, 10 ori $1, $2, 10 xori $1, $2, 10 sll $1, $2, 10 sra $1, $2, 10 sllv $1, $2, $3 srav $1, $2, $3 Έννοια $1 = $2 & $3 $1 = $2 | $3 $1 = $2 �$3 $1 = ~($2 |$3) $1 = $2 & 10 $1 = $2 | 10 $1 = ~$2 &~10 $1 = $2 << 10 $1 = $2 >> 10 $1 = $2 << $3 $1 = $2 >> $3 45 Σχόλια 3 reg. operands; Logical AND 3 reg. operands; Logical OR 3 reg. operands; Logical XOR 3 reg. operands; Logical NOR Logical AND reg, constant Logical OR reg, constant Logical XOR reg, constant Shift left by constant Shift right (sign extend) Shift left by variable Shift right arith. by variable

Εντολές Λήψης Αποφάσεων (2) Παράδειγμα: if(i == j) f = g + h; else f = g – h; με f, g, h, i, j αντιστοιχούνται σε $s 0, . . . , $s 4 version 1 Else: version 2 bne $s 3, $s 4, Else add $s 0, $s 1, $s 2 j Exit sub $s 0, $s 1, $s 2 beq $s 3, $s 4, Then sub $s 0, $s 1, $s 2 j Exit Then: add $s 0, $s 1, $s 2 Exit: cslab@ntua 2011 -2012 Exit: 47

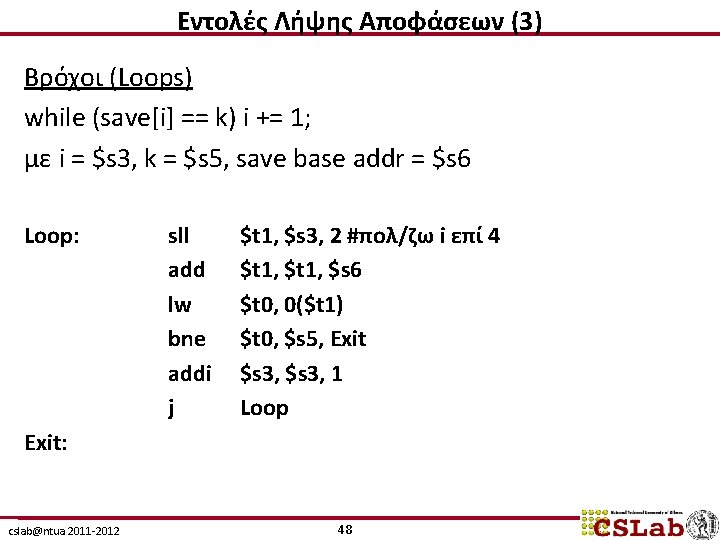

Εντολές Λήψης Αποφάσεων (3) Βρόχοι (Loops) while (save[i] == k) i += 1; με i = $s 3, k = $s 5, save base addr = $s 6 Loop: sll add lw bne addi j $t 1, $s 3, 2 #πολ/ζω i επί 4 $t 1, $s 6 $t 0, 0($t 1) $t 0, $s 5, Exit $s 3, 1 Loop Exit: cslab@ntua 2011 -2012 48

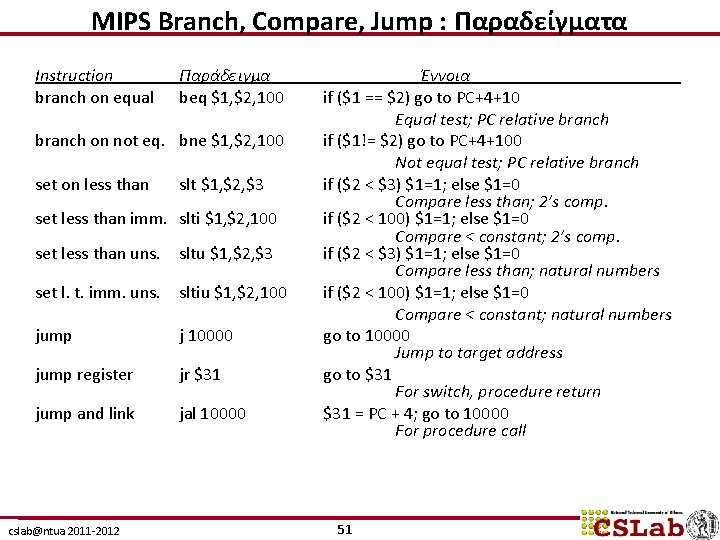

MIPS Branch, Compare, Jump : Παραδείγματα Instruction branch on equal Παράδειγμα beq $1, $2, 100 branch on not eq. bne $1, $2, 100 set on less than slt $1, $2, $3 set less than imm. slti $1, $2, 100 set less than uns. sltu $1, $2, $3 set l. t. imm. uns. sltiu $1, $2, 100 jump j 10000 jump register jr $31 jump and link jal 10000 cslab@ntua 2011 -2012 Έννοια if ($1 == $2) go to PC+4+10 Equal test; PC relative branch if ($1!= $2) go to PC+4+100 Not equal test; PC relative branch if ($2 < $3) $1=1; else $1=0 Compare less than; 2’s comp. if ($2 < 100) $1=1; else $1=0 Compare < constant; 2’s comp. if ($2 < $3) $1=1; else $1=0 Compare less than; natural numbers if ($2 < 100) $1=1; else $1=0 Compare < constant; natural numbers go to 10000 Jump to target address go to $31 For switch, procedure return $31 = PC + 4; go to 10000 For procedure call 51

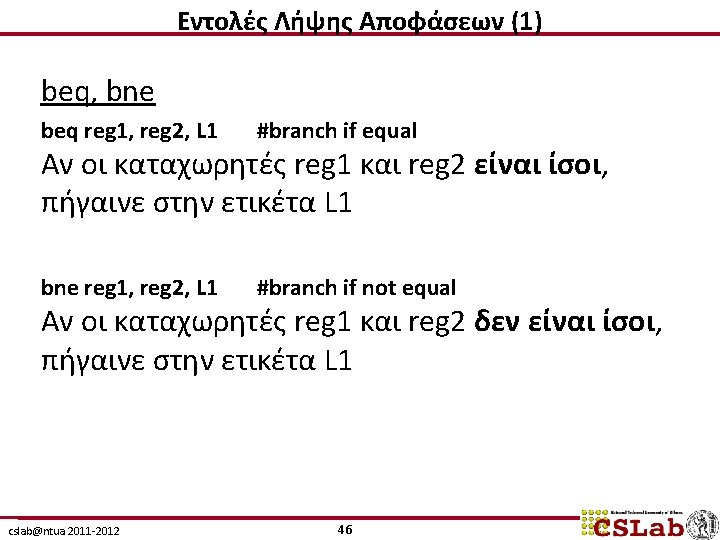

Εντολές διακλάδωσης – branching instructions branch if equal branch if !equal beq $s 3, 4 s 4, L 1 # goto L 1 if $s 3 equals $s 4 bne $s 3, 4 s 4, L 1 # goto L 1 if $s 3 not equals $s 4 unconditional jr $t 1 # goto $t 1 Jump . . . είναι I –Type εντολές slt $t 0, $s 3, $s 4 #set $t 0 to 1 if $s 3 is less than $s 4; else set $t 0 to 0 Όμως: j L 1 # goto L 1 Πόσο μεγάλο είναι το μήκος του address L 1; Πόσο «μεγάλο» μπορεί να είναι το άλμα; cslab@ntua 2011 -2012 52

MIPS Branch I-Type OP 6 bits rs rt 5 bits address 16 bits – address: 16 -bit memory address branch target offset in words added to PC to form branch address. • Παραδείγματα : cslab@ntua 2011 -2012 Register in rt Register in rs Final offset is calculated in bytes, equals to {instruction field address} x 4, e. g. new PC = PC + 400 • Branch on equal beq $1, $2, 100 • Branch on not equal bne $1, $2, 100 53

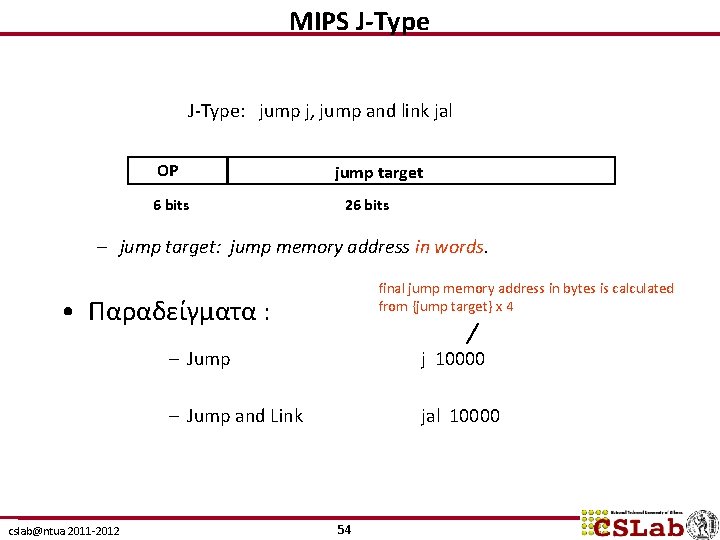

MIPS J-Type: jump j, jump and link jal OP 6 bits jump target 26 bits – jump target: jump memory address in words. final jump memory address in bytes is calculated from {jump target} x 4 • Παραδείγματα : cslab@ntua 2011 -2012 – Jump j 10000 – Jump and Link jal 10000 54

Σύνοψη – MIPS Instruction Formats • R-type (add, sub, slt, jr) op 6 bits rs rt rd 5 bits shamt funct 5 bits 6 bits • I-type (beq, bne + addi, lui + lw, sw) op rs rt 6 bits 5 bits immediate value / address offset 16 bits • J-type (j, jal) op jump target address 6 bits 26 bits cslab@ntua 2011 -2012 56

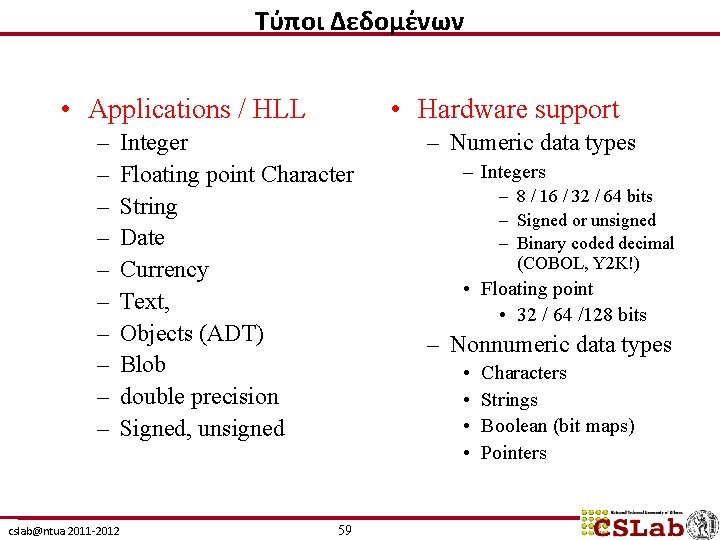

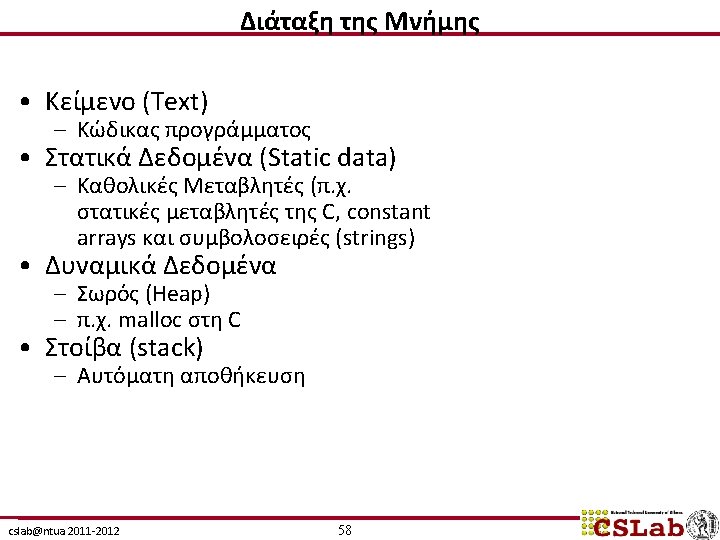

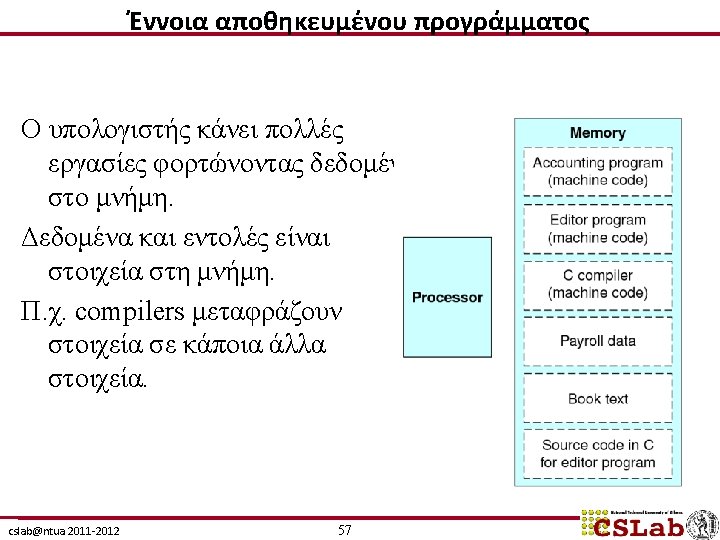

Τύποι Δεδομένων • Applications / HLL – – – – – • Hardware support Integer Floating point Character String Date Currency Text, Objects (ADT) Blob double precision Signed, unsigned cslab@ntua 2011 -2012 59 – Numeric data types – Integers – 8 / 16 / 32 / 64 bits – Signed or unsigned – Binary coded decimal (COBOL, Y 2 K!) • Floating point • 32 / 64 /128 bits – Nonnumeric data types • • Characters Strings Boolean (bit maps) Pointers

Τύποι Δεδομένων : MIPS (1) • Βασικός τύπος δεδομένων: 32 -bit word – 0100 0011 0100 1001 0101 0011 0100 0101 – Integers (signed or unsigned) • 1, 128, 878, 917 – Floating point numbers • 201. 32421875 – 4 ASCII χαρακτήρες • CISE – Διευθύνσεις μνήμης (pointers) • 0 x 43495345 – Εντολές cslab@ntua 2011 -2012 60

Τύποι Δεδομένων : MIPS (2) • 16 -bit σταθερές (immediates) – addi $s 0, $s 1, 0 x 8020 – lw $t 0, 20($s 0) • Half word (16 bits) – lh (lhu): load half word – sh: save half word lh $t 0, 20($s 0) sh $t 0, 20($s 0) • Byte (8 bits) – lb (lbu): load byte – sb: save byte cslab@ntua 2011 -2012 sh $t 0, 20($s 0) 61

Εντολές λειτουργίας Byte lb $s 1, 4($s 0) $s 0: 0 x 10000000 $s 1: 0 x. FFFFFFAA Address 0 x 10000000 lbu $s 1, 2($s 0) 1010 $s 0: 0 x 10000000 $s 1: 0 x 000000 AA cslab@ntua 2011 -2012 Memory Bytes 62

Παράδειγμα : Αντιγραφή String Void strcpy (char[], char y[]) { int i; i = 0; while ((x[i]=y[i]) != 0) i = i + 1; } C convention: Null byte (0000) represents end of the string Importance of comments in MIPS! cslab@ntua 2011 -2012 63 strcpy: subi $sp, 4 sw $s 0, 0($sp) add $s 0, $zero L 1: add $t 1, $a 1, $s 0 lb $t 2, 0($t 1) add $t 3, $a 0, $s 0 sb $t 2, 0($t 3) beq $t 2, $zero, L 2 addi $s 0, 1 j L 1 L 2: lw $s 0, 0($sp) addi $sp, 4 jr $ra

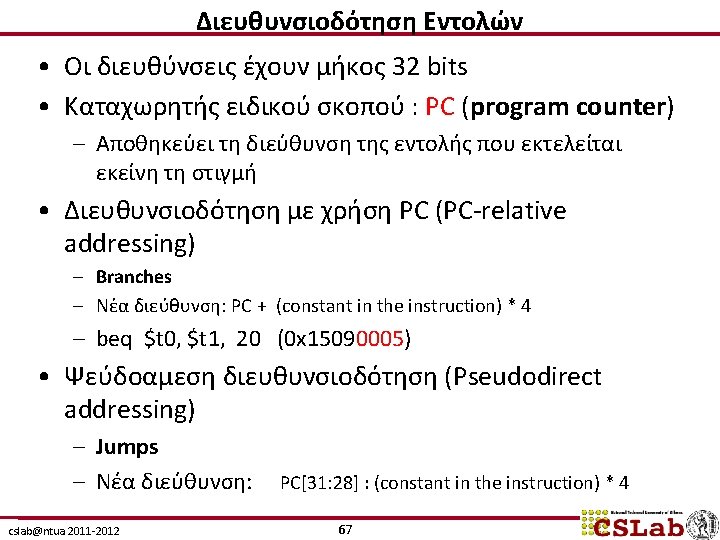

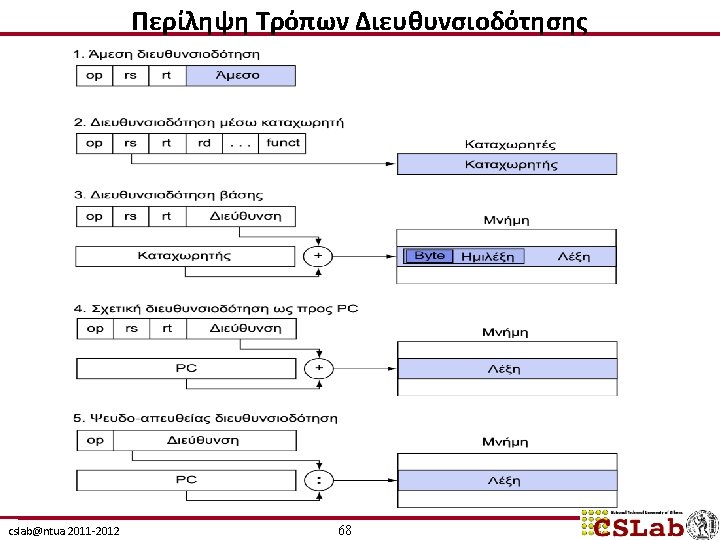

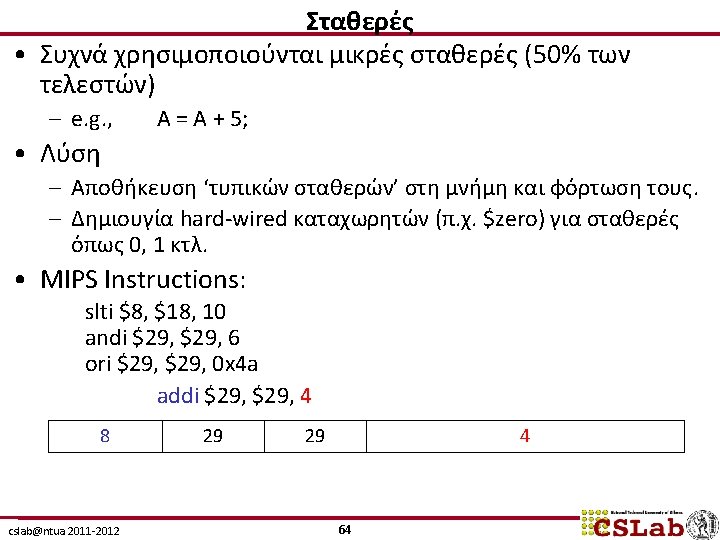

Παράδειγμα : Απομακρυσμένες Διευθύνσεις Text Segment (252 MB) 0 x 00400000 (0 x 07 fe 0000) -217 PC (0 x 08000000) beq $s 0, $s 1, L 1 +217 (0 x 08020000) bne $s 0, $s 1, L 2 j L 1 (0 x 08200000) L 1: L 2: 0 x 10000000 cslab@ntua 2011 -2012 69

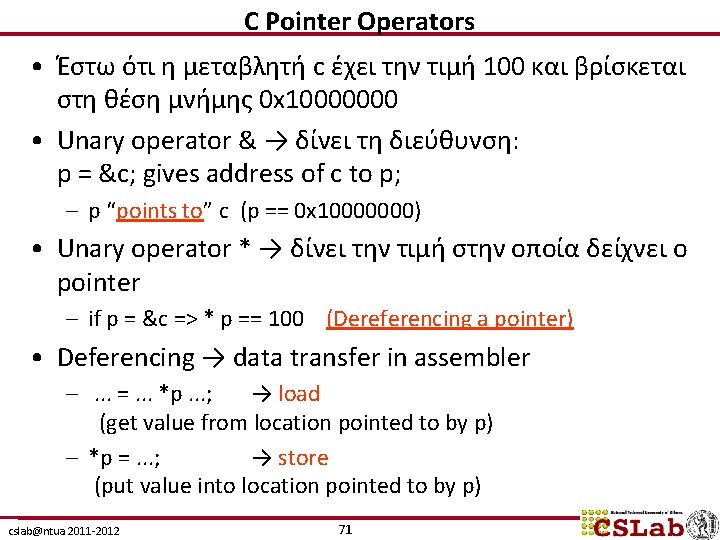

C Pointer Operators • Έστω ότι η μεταβλητή c έχει την τιμή 100 και βρίσκεται στη θέση μνήμης 0 x 10000000 • Unary operator & → δίνει τη διεύθυνση: p = &c; gives address of c to p; – p “points to” c (p == 0 x 10000000) • Unary operator * → δίνει την τιμή στην οποία δείχνει ο pointer – if p = &c => * p == 100 (Dereferencing a pointer) • Deferencing → data transfer in assembler –. . . =. . . *p. . . ; → load (get value from location pointed to by p) – *p =. . . ; → store (put value into location pointed to by p) cslab@ntua 2011 -2012 71

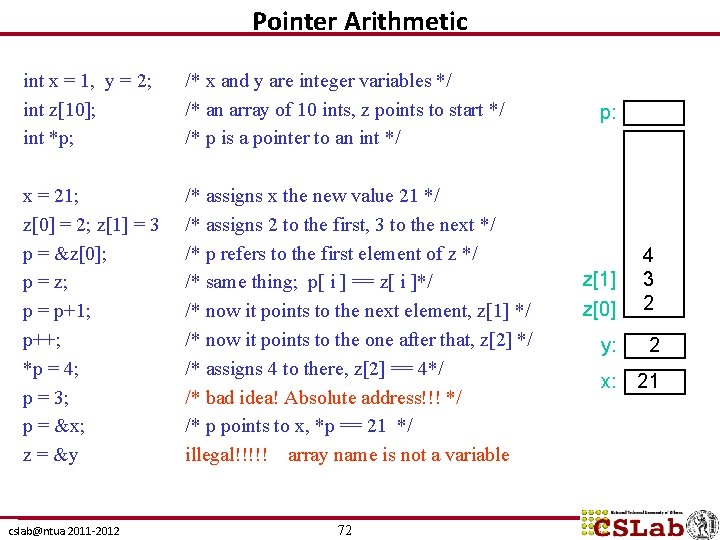

Pointer Arithmetic int x = 1, y = 2; int z[10]; int *p; /* x and y are integer variables */ /* an array of 10 ints, z points to start */ /* p is a pointer to an int */ x = 21; z[0] = 2; z[1] = 3 p = &z[0]; p = z; p = p+1; p++; *p = 4; p = 3; p = &x; z = &y /* assigns x the new value 21 */ /* assigns 2 to the first, 3 to the next */ /* p refers to the first element of z */ /* same thing; p[ i ] == z[ i ]*/ /* now it points to the next element, z[1] */ /* now it points to the one after that, z[2] */ /* assigns 4 to there, z[2] == 4*/ /* bad idea! Absolute address!!! */ /* p points to x, *p == 21 */ illegal!!!!! array name is not a variable cslab@ntua 2011 -2012 72 p: z[1] z[0] 4 3 2 y: 2 x: 21

Assembly Code : Παράδειγμα (1) Έστω ακέραιος c με τιμή 100 που βρίσκεται στη θέση μνήμης 0 x 10000000, p στον $a 0 και x στον $s 0 1. p = &c; /* p gets 0 x 10000000*/ lui $a 0, 0 x 1000 # p = 0 x 10000000 2. x = *p; /* x gets 100 */ lw $s 0, 0($a 0) # dereferencing p 3. *p = 200; /* c gets 200 */ addi $t 0, $0, 200 sw $t 0, 0($a 0) # dereferencing p cslab@ntua 2011 -2012 73

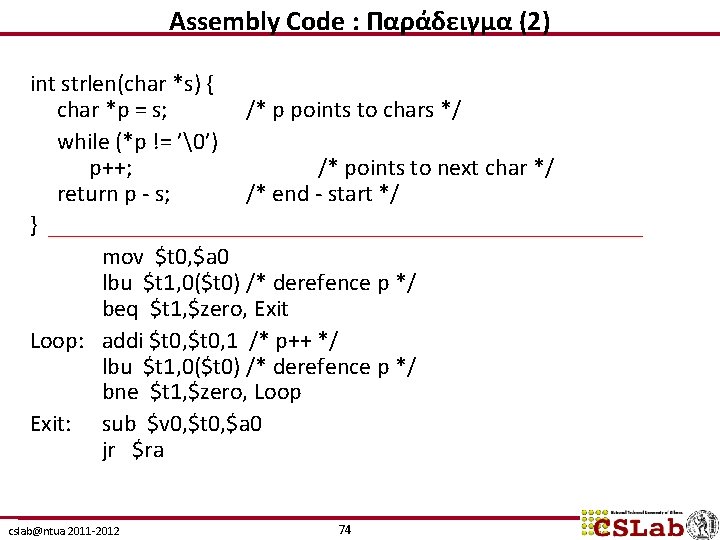

Assembly Code : Παράδειγμα (2) int strlen(char *s) { char *p = s; /* p points to chars */ while (*p != ’’) p++; /* points to next char */ return p - s; /* end - start */ } mov $t 0, $a 0 lbu $t 1, 0($t 0) /* derefence p */ beq $t 1, $zero, Exit Loop: addi $t 0, 1 /* p++ */ lbu $t 1, 0($t 0) /* derefence p */ bne $t 1, $zero, Loop Exit: sub $v 0, $t 0, $a 0 jr $ra cslab@ntua 2011 -2012 74

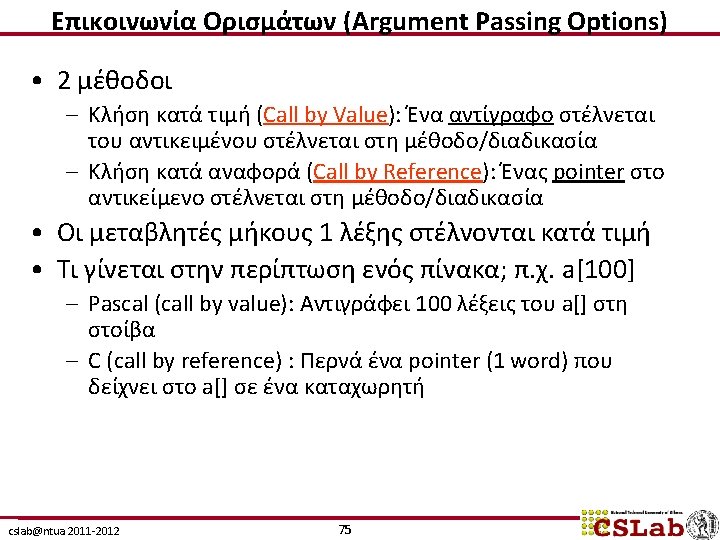

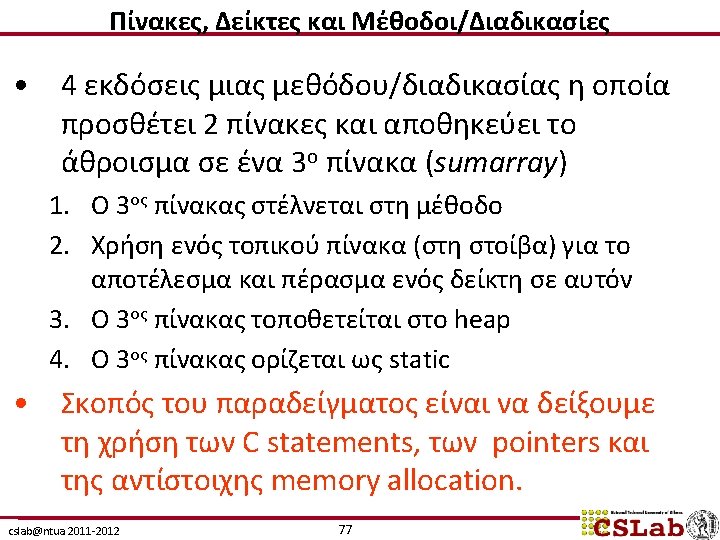

Πίνακες, Δείκτες και Μέθοδοι/Διαδικασίες : Version 1 int x[100], y[100], z[100]; sumarray(x, y, z); • C calling convention : sumarray(&x[0], &y[0], &z[0]); • Στην πραγματικότητα περνάμε pointers στους πίνακες addi $a 0, $gp, 0 # x[0] starts at $gp addi $a 1, $gp, 400 # y[0] above x[100] addi $a 2, $gp, 800 # z[0] above y[100] jal sumarray cslab@ntua 2011 -2012 78

Πίνακες, Δείκτες και Μέθοδοι/Διαδικασίες : Version 1 void sumarray(int a[], int b[], int c[]) { int i; for(i = 0; i < 100; i = i + 1) c[i] = a[i] + b[i]; } Loop: Exit: cslab@ntua 2011 -2012 addi beq lw lw add sw addi j jr $t 0, $a 0, 400 $a 0, $t 0, Exit $t 1, 0($a 0) $t 2, 0($a 1) $t 1, $t 2 $t 1, 0($a 2) $a 0, 4 $a 1, 4 $a 2, 4 Loop $ra # beyond end of a[] # $t 1=a[i] # $t 2=b[i] # $t 1=a[i] + b[i] # c[i]=a[i] + b[i] # $a 0++ # $a 1++ # $a 2++ 79

Πίνακες, Δείκτες και Μέθοδοι/Διαδικασίες : Version 2 int *sumarray(int a[], int b[]) { int i, c[100]; for(i=0; i<100; i=i+1) c[i] = a[i] + b[i]; return c; } $sp c[100] a[100] B[100] cslab@ntua 2011 -2012 addi $t 0, $a 0, 400 # beyond end of a[] addi $sp, -400 # space for c addi $t 3, $sp, 0 # ptr for c addi $v 0, $t 3, 0 # $v 0 = &c[0] Loop: beq $a 0, $t 0, Exit lw $t 1, 0($a 0) # $t 1=a[i] lw $t 2, 0($a 1) # $t 2=b[i] add $t 1, $t 2 # $t 1=a[i] + b[i] sw $t 1, 0($t 3) # c[i]=a[i] + b[i] addi $a 0, 4 # $a 0++ addi $a 1, 4 # $a 1++ addi $t 3, 4 # $t 3++ j Loop Exit: addi $sp, 400 # pop stack jr $ra 80

Πίνακες, Δείκτες και Μέθοδοι/Διαδικασίες : Version 3 addi $t 0, $a 0, 400 addi $sp, -12 sw $ra, 0($sp) sw $a 0, 4($sp) sw $a 1, 8($sp) addi $a 0, $zero, 400 jal malloc addi $t 3, $v 0, 0 lw $a 0, 4($sp) lw $a 1, 8($sp) Loop: beq $a 0, $t 0, Exit. . . (loop as before on prior slide ) j Loop Exit: lw $ra, 0($sp) addi $sp, 12 jr $ra cslab@ntua 2011 -2012 82 # beyond end of a[] # space for regs # save $ra # save 1 st arg. # save 2 nd arg. # ptr for c # restore 1 st arg. # restore 2 nd arg. # restore $ra # pop stack

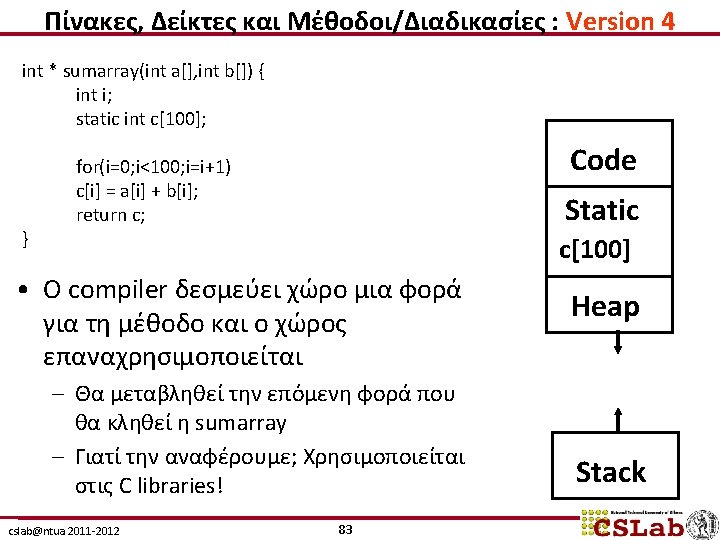

Επανάληψη (1) cslab@ntua 2011 -2012 84

Επανάληψη (2) cslab@ntua 2011 -2012 85

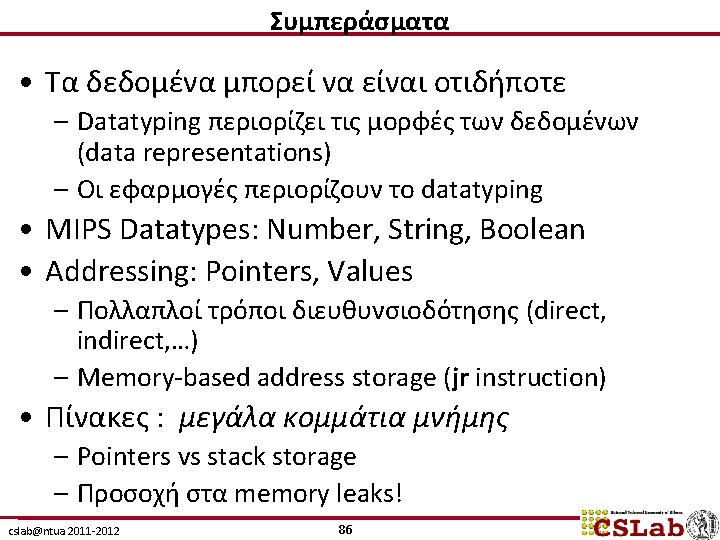

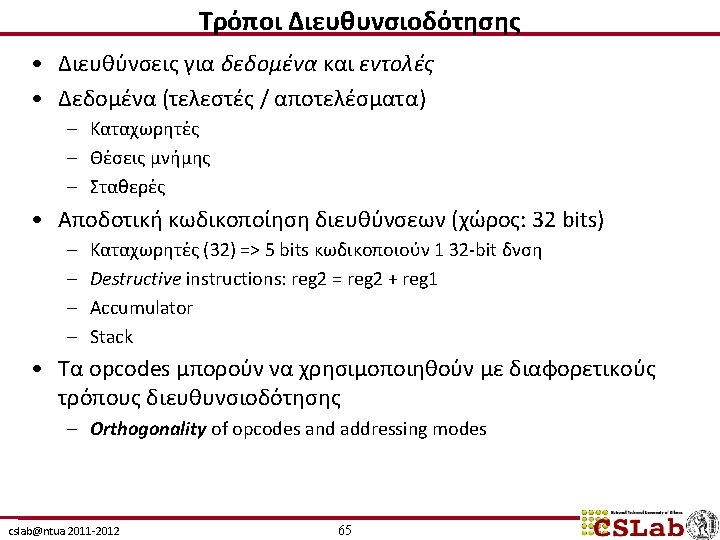

Επανάληψη : Τρόποι Διευθυνσιοδότησης Addr. mode Παράδειγμα Έννοια χρήση Register add r 4, r 3 Regs[r 4]← Regs[r 4]+ Regs[r 3] a value is in register Immediate add r 4, #3 Regs[r 4]← Regs[r 4]+3 for constants Displacement add r 4, 100(r 1) Regs[r 4]← Regs[r 4]+Mem[100+ Regs[r 1]] local variables Reg. indirect add r 4, (r 1) Regs[r 4]← Regs[r 4]+Mem[Regs[r 1]] accessing using a pointer or comp. address Indexed add r 4, (r 1+r 2) Regs[r 4]← Regs[r 4]+Mem[Regs[r 1]+ Regs[r 2]] array addressing (base +offset) Direct add r 4, (1001) Regs[r 4]← Regs[r 4]+Mem[1001] addr. static data Mem. Indirect add r 4, @(r 3) Regs[r 4]← Regs[r 4]+Mem[Regs[r 3]]] if R 3 keeps the address of a pointer p, this yields *p Autoincrement add r 4, (r 3)+ Regs[r 4]← Regs[r 4]+Mem[Regs[r 3]] Regs[r 3]← Regs[r 3]+d stepping through arrays within a loop; d defines size of an element Autodecrement add r 4, -(r 3) Regs[r 3]← Regs[r 3]-d Regs[r 4]← Regs[r 4]+Mem[Regs[r 3]] similar as previous Scaled add r 4, 100(r 2)[r 3] Regs[r 4]← Regs[r 4]+ Mem[100+Regs[r 2]+Regs[r 3]*d] to index arrays cslab@ntua 2011 -2012 87
