1 Chapter 6 Microwave resonators EMLAB Resonators 3
1 Chapter 6. Microwave resonators EMLAB

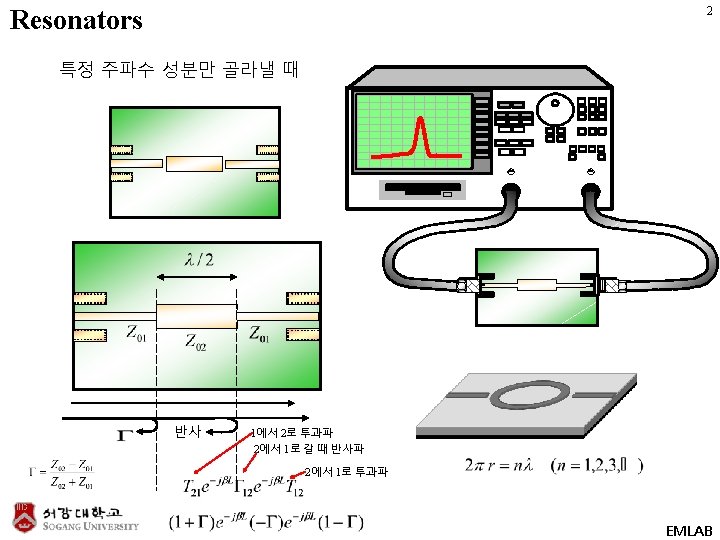

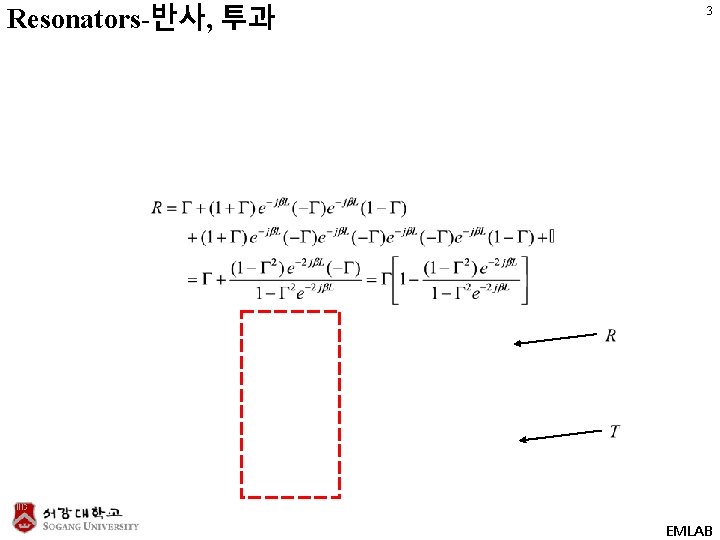

Resonators-반사, 투과 3 EMLAB
6. 1 Series & parallel resonant circuits 4 S-parameter of series resonator Characteristic impedance EMLAB
Bandwidth of series resonator 5 Standard form of 2 nd order eq. EMLAB

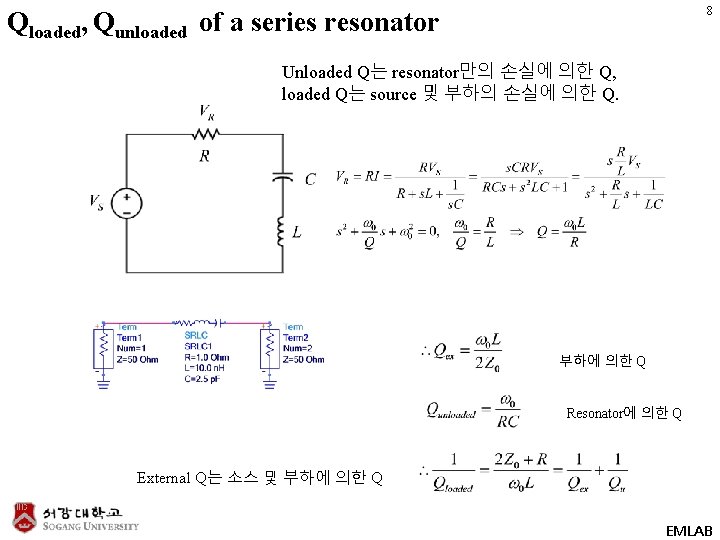

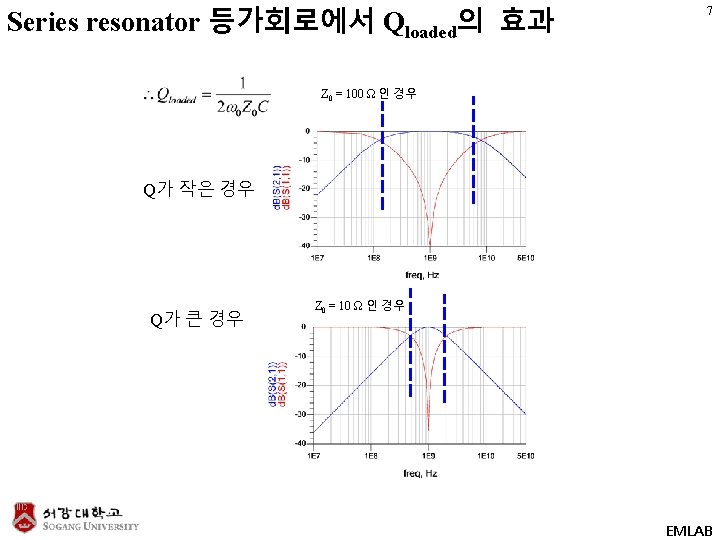

8 Qloaded, Qunloaded of a series resonator Unloaded Q는 resonator만의 손실에 의한 Q, loaded Q는 source 및 부하의 손실에 의한 Q. 부하에 의한 Q Resonator에 의한 Q External Q는 소스 및 부하에 의한 Q EMLAB
S-parameter of parallel resonators 9 EMLAB
Bandwidth of parallel resonator 10 EMLAB
Qloaded, Qunloaded of a parallel resonator 11 External Q는 소스 및 부하에 의한 Q EMLAB

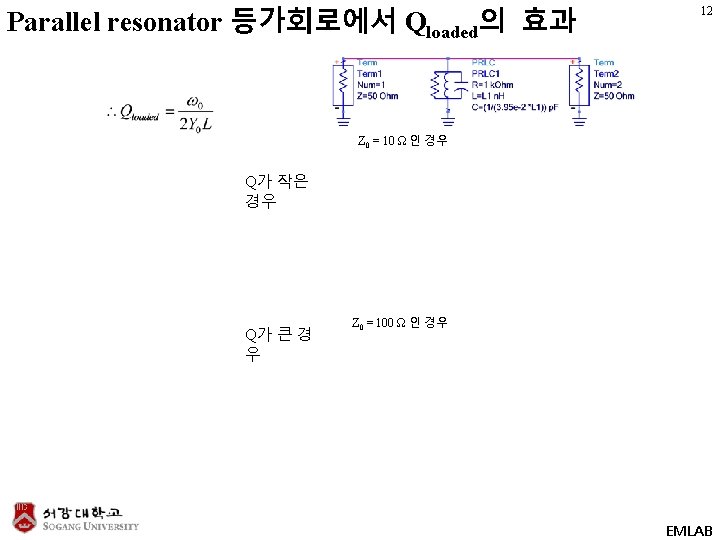

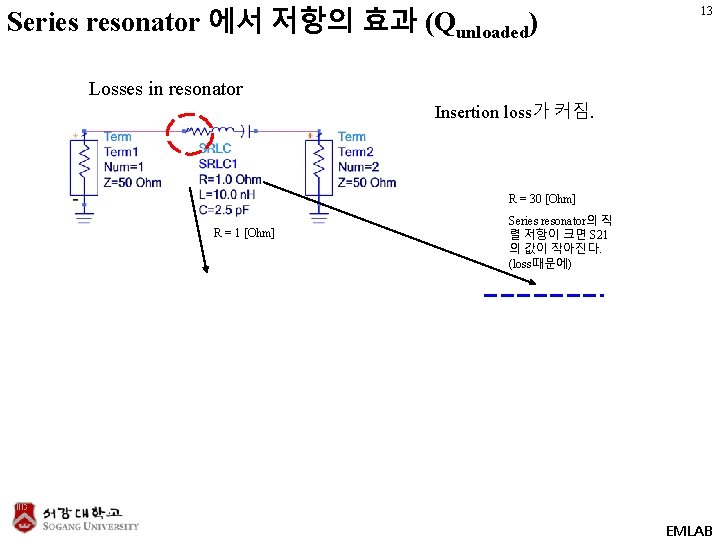

Series resonator 에서 저항의 효과 (Qunloaded) Losses in resonator 13 Insertion loss가 커짐. R = 30 [Ohm] R = 1 [Ohm] Series resonator의 직 렬 저항이 크면 S 21 의 값이 작아진다. (loss때문에) EMLAB
Parallel resonator 회로에서 저항의 효과 14 Insertion loss 가 커짐. R = 100 [Ohm] R = 1 k [Ohm] Parallel resonator의 병렬 저 항이 작으면 S 21의 값이 작 아진다. (loss때문에) EMLAB
Energy 관점에서 본 resonance 15 • Resonance : • Unloaded Q-factor : resonator 자체의 손실 Average magnetic energy stored Average electric energy stored EMLAB

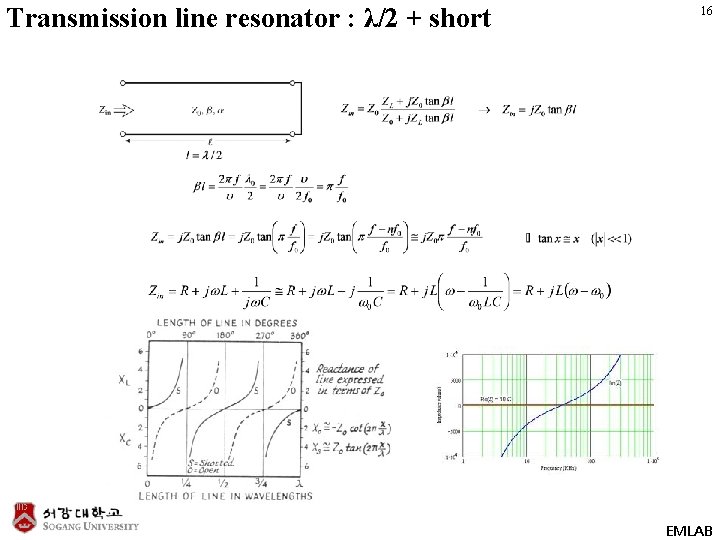

Transmission line resonator : λ/2 + short 16 EMLAB

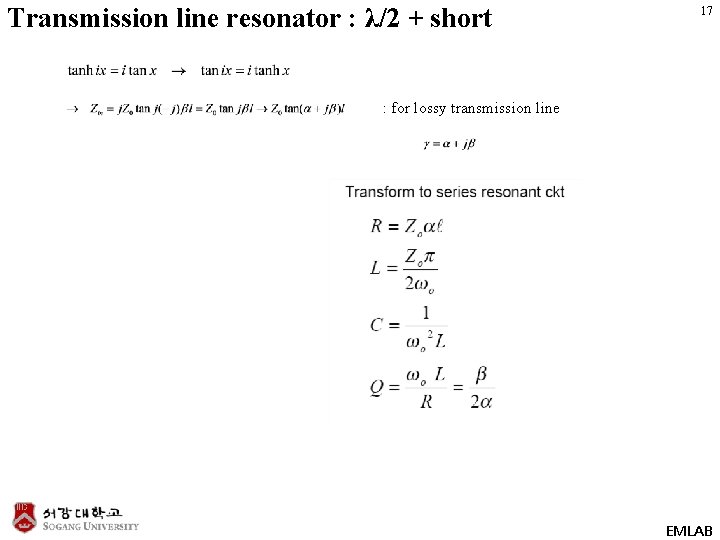

Transmission line resonator : λ/2 + short 17 : for lossy transmission line EMLAB
Impedance of series resonator 18 EMLAB

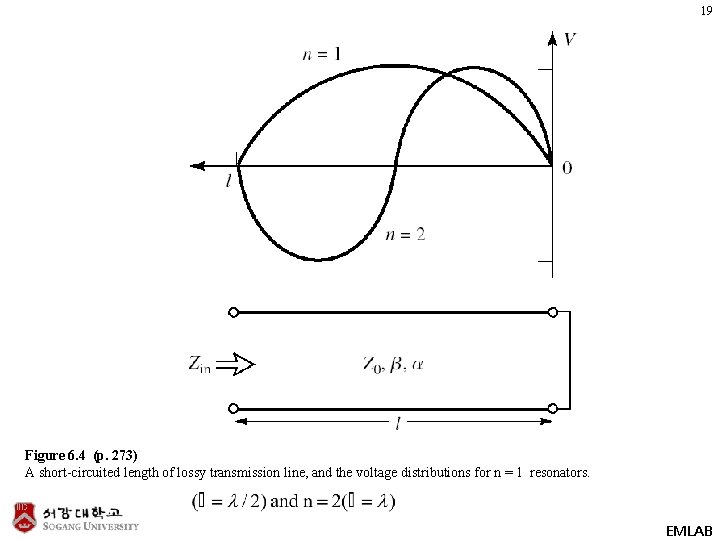

19 Figure 6. 4 (p. 273) A short-circuited length of lossy transmission line, and the voltage distributions for n = 1 resonators. EMLAB
Transmission line resonator : λ/4 + short 20 EMLAB
Impedance of parallel resonator 21 EMLAB
Open-circuited λ/2 line 22 Figure 6. 5 (p. 276) An open-circuited length of lossy transmission line, and the voltage distributions for n = 1 resonators. EMLAB

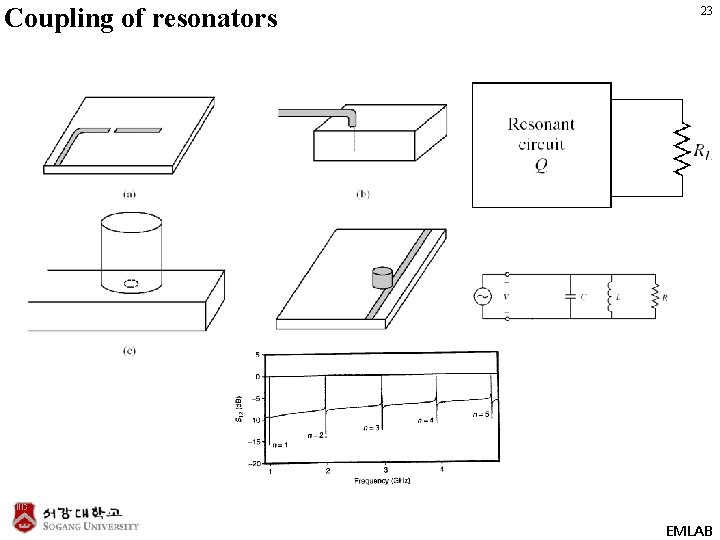

Coupling of resonators 23 EMLAB
Resonators-등가 회로 24 반사 Parallel resonant circuit EMLAB
