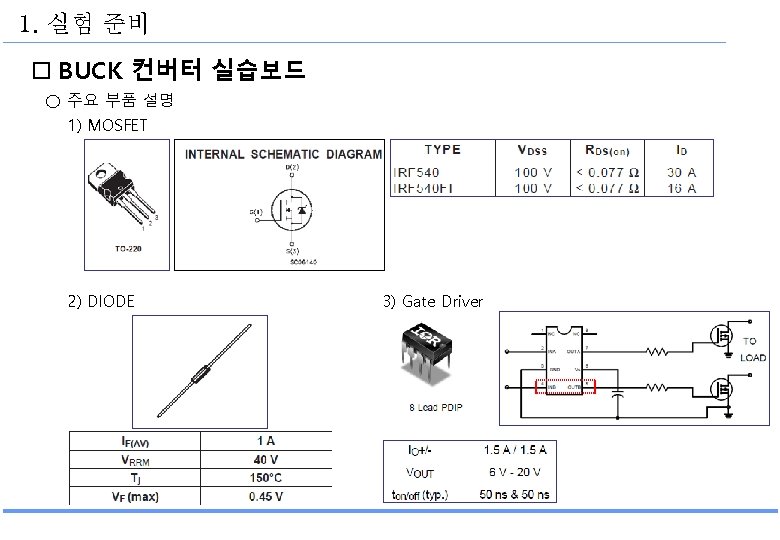

1. 실험 준비 ¨ BUCK 컨버터 실습보드 ○ 부품 List(BOM, Bill of Material) 부품명 모델명/사양 수량 비고(회로번호) MOSFET IRF 540 NB / 100 V, 30 A 1 Q 1 Gate Driver IRS 4426 Pb. F 1 IC 1 핀 소켓 8핀 1 IC 1용 저항 33Ω, 1/4 W 1 R 1 Diode 1 N 4148 / 100 V, 200 m. A 1 D 1 인덕터 330 u. H, 3 A 1 L 1 커패시터(전해) 100 u. F, 50 V 1 C 2 커패시터(세라믹) 104(10 n. F) 2 C 1, C 3 컨넥터(입력/출력용) 녹색단자 3 P 2 J 1, J 2 컨넥터(신호용) MOLEX 5267 -3 1 J 3 부하저항 100Ω, 5 W 1 PCB 단면 PCB, 100*100 mm 1
- Slides: 8
