1 Basisfuncties Logische ENfunctie Logische OFfunctie Logische NIETfunctie
1

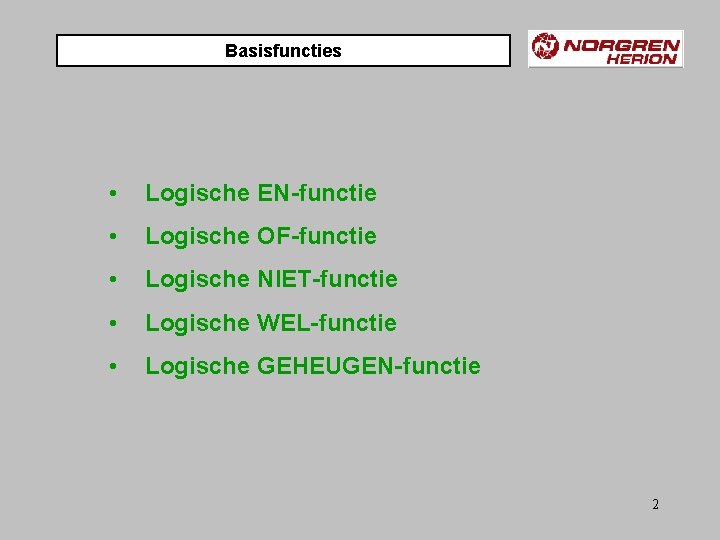

Basisfuncties • Logische EN-functie • Logische OF-functie • Logische NIET-functie • Logische WEL-functie • Logische GEHEUGEN-functie 2

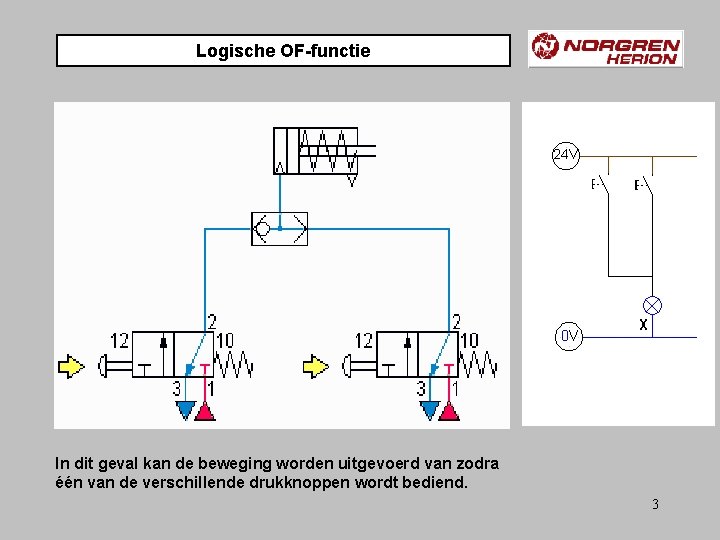

Logische OF-functie In dit geval kan de beweging worden uitgevoerd van zodra één van de verschillende drukknoppen wordt bediend. 3
Logische OF-functie 4
Logische OF-functie 5

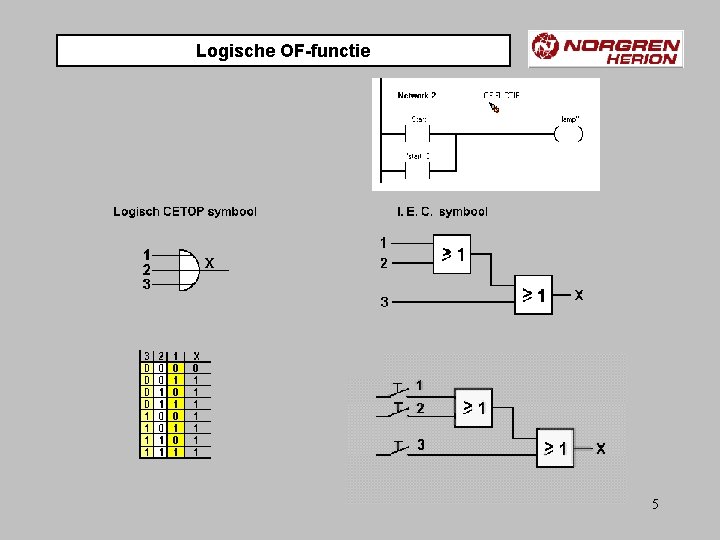

Logische OF-functie 6

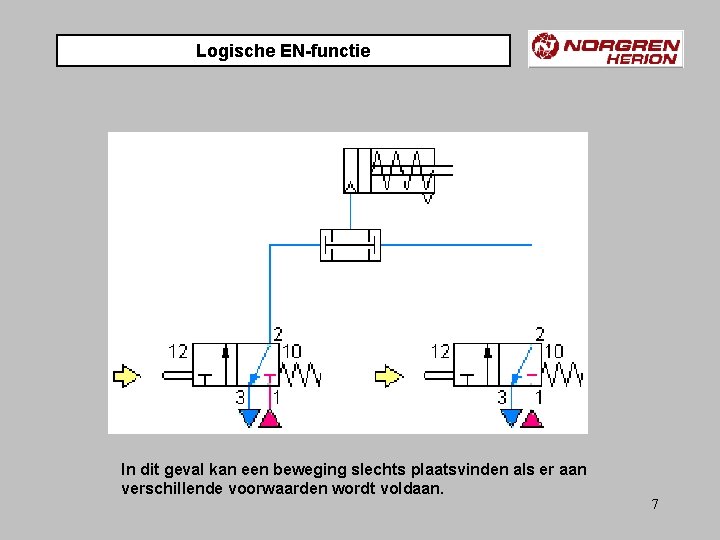

Logische EN-functie In dit geval kan een beweging slechts plaatsvinden als er aan verschillende voorwaarden wordt voldaan. 7
Logische EN-functie 8
Logische EN-functie 9
Logische EN-functie 10

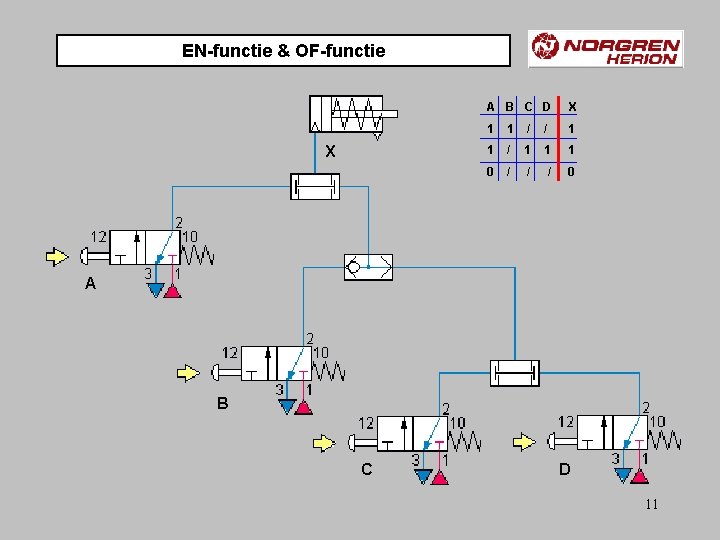

EN-functie & OF-functie X A B C D X 1 1 / / 1 1 1 0 / / / 0 A B C D 11
Mogelijkheden met EN-functie en OF-functie Signalen verlengen of inkorten 12
Mogelijkheden met EN-functie en OF-functie Signaal langer aanwezig 13

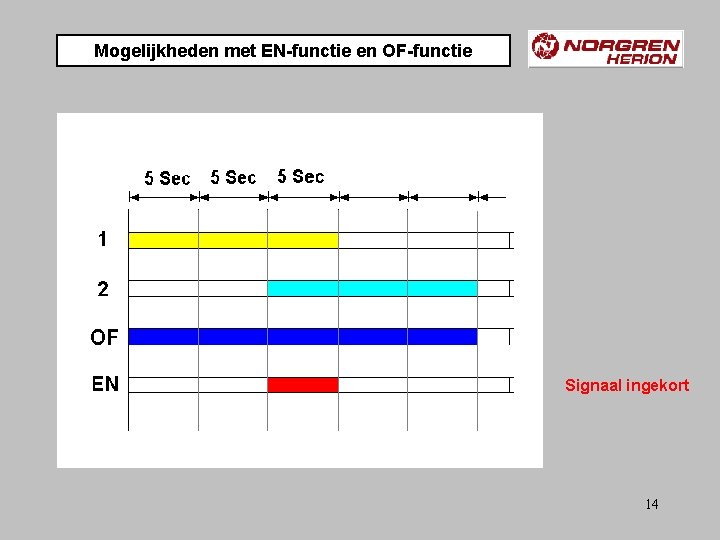

Mogelijkheden met EN-functie en OF-functie Signaal ingekort 14

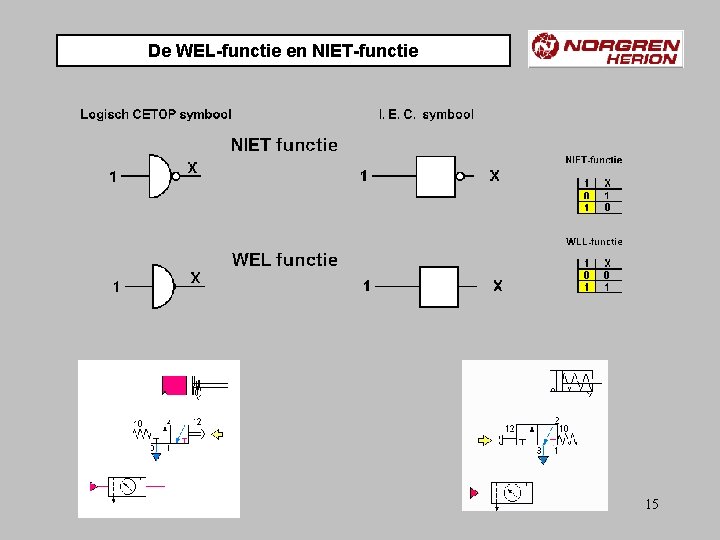

De WEL-functie en NIET-functie 15
OF-functie EN-functie NIET-functie OF …… Signaal van X of Y EN …… Signaal van X en Y NIET … Signaal X = Z niet meer ! 16
Logische GEHEUGEN-functie Een korte luchtimpuls moet kunnen omgevormd worden in een duurcommando. Met andere woorden, het onthouden van een impuls ! 17
Werking van een GEHEUGEN-functie 18
Werking van een GEHEUGEN-functie 19
Werking van een GEHEUGEN-functie 20

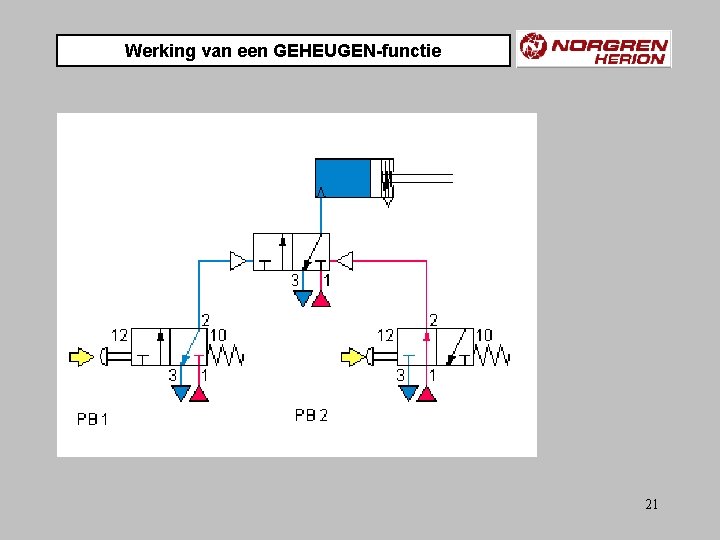

Werking van een GEHEUGEN-functie 21
Werking van een GEHEUGEN-functie 22

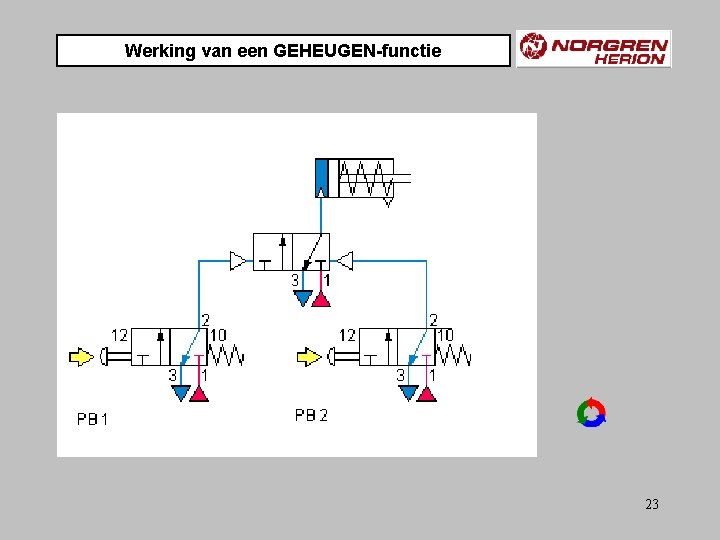

Werking van een GEHEUGEN-functie 23
Monostabiel geschakelde GEHEUGEN-functie DK 1 DK 2 X A Deze schakeling komt overeen met een elektrische relaisschakeling. 24

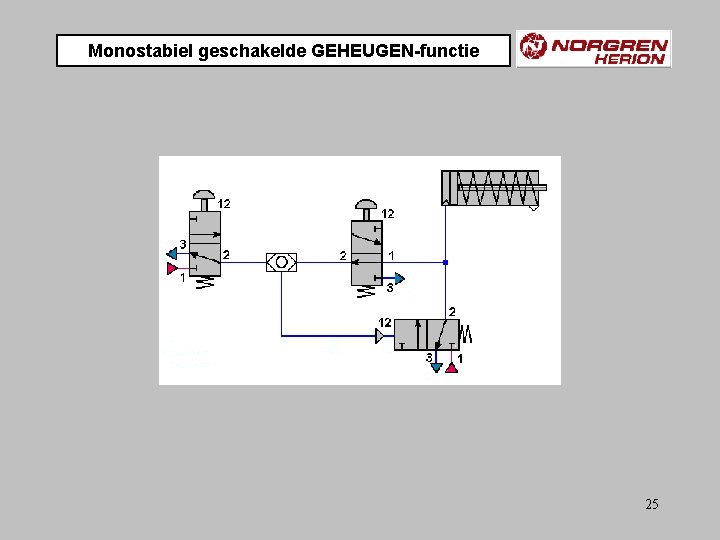

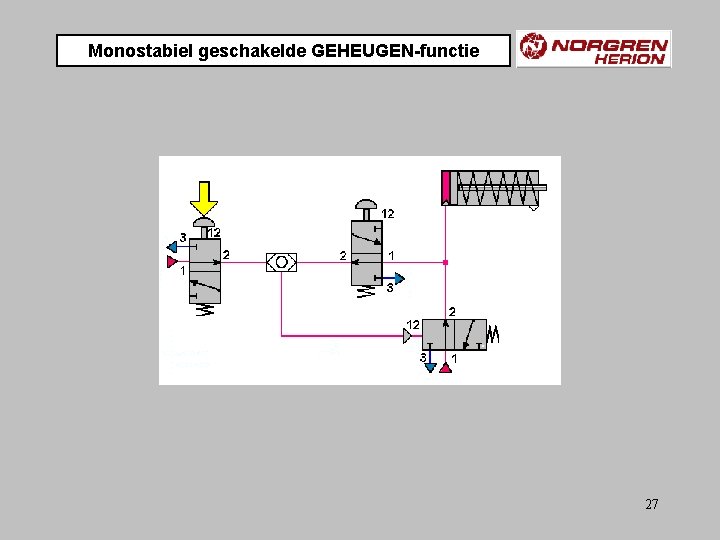

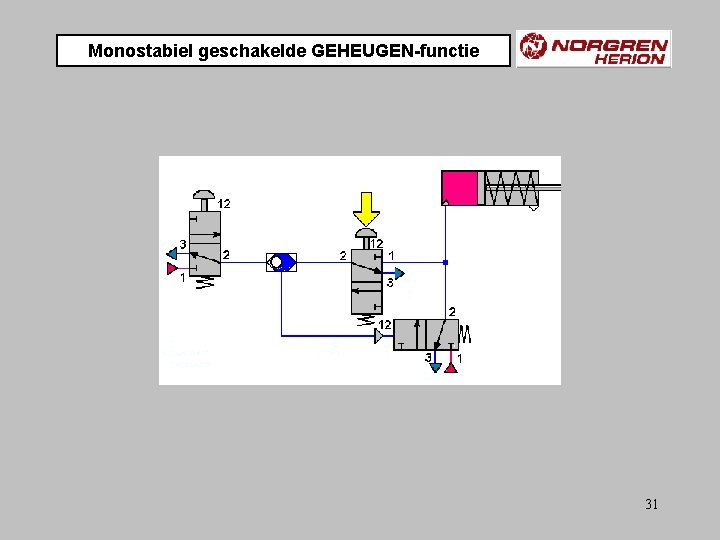

Monostabiel geschakelde GEHEUGEN-functie 25
Monostabiel geschakelde GEHEUGEN-functie 26
Monostabiel geschakelde GEHEUGEN-functie 27
Monostabiel geschakelde GEHEUGEN-functie 28
Monostabiel geschakelde GEHEUGEN-functie 29

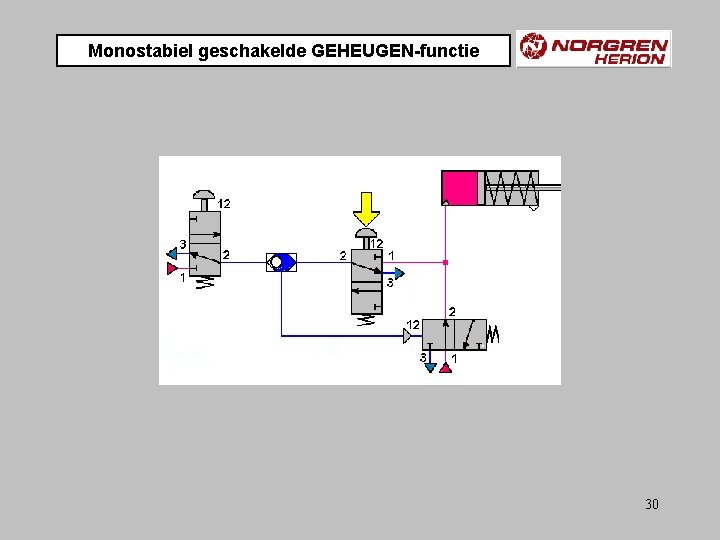

Monostabiel geschakelde GEHEUGEN-functie 30
Monostabiel geschakelde GEHEUGEN-functie 31
Monostabiel geschakelde GEHEUGEN-functie 32
Werking van een GEHEUGEN-functie 33
Werking van een GEHEUGEN-functie 34

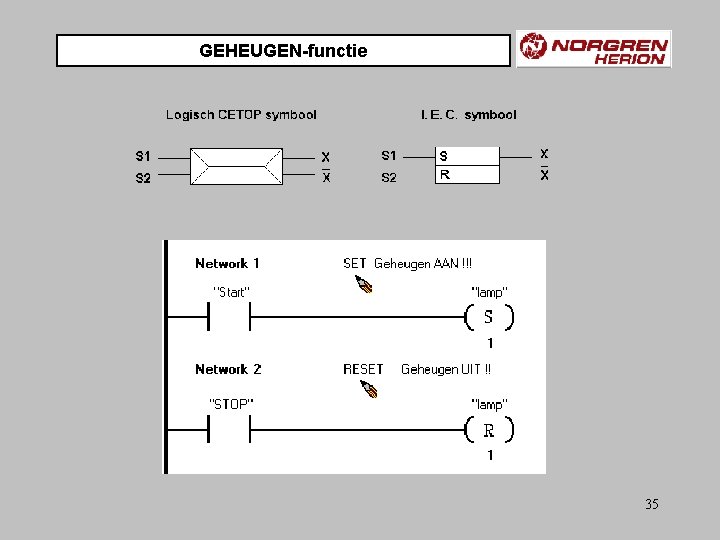

GEHEUGEN-functie 35

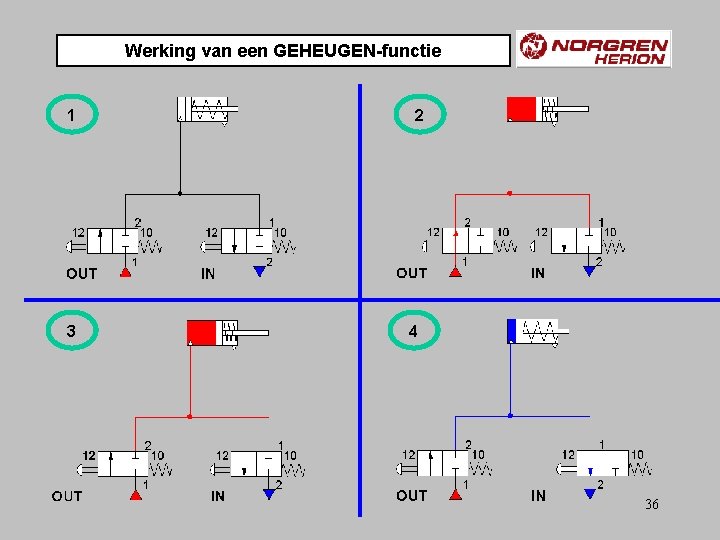

Werking van een GEHEUGEN-functie 1 3 2 4 36
TIMER-functie X dk 1 VERTRAAGD OPKOMEND dk 1 moet een bepaalde tijd bediend zijn alvorens signaal X oplicht. 37
TIMER-functie X dk 1 38

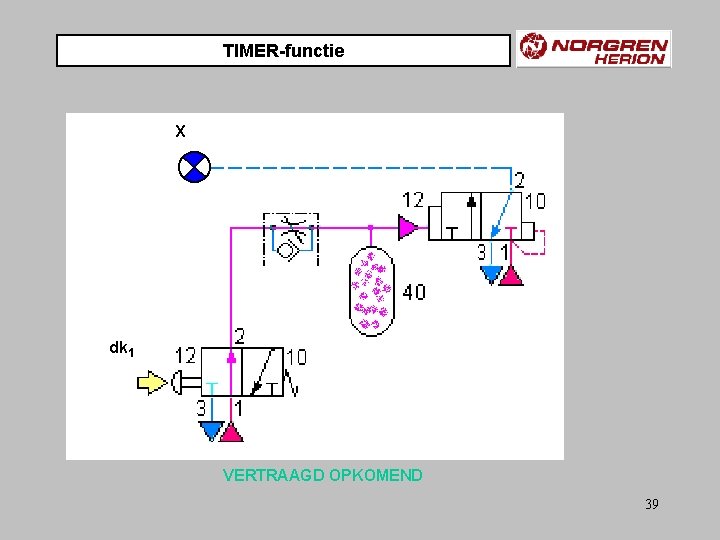

TIMER-functie X dk 1 VERTRAAGD OPKOMEND 39
TIMER-functie 40
TIMER-ventiel 41

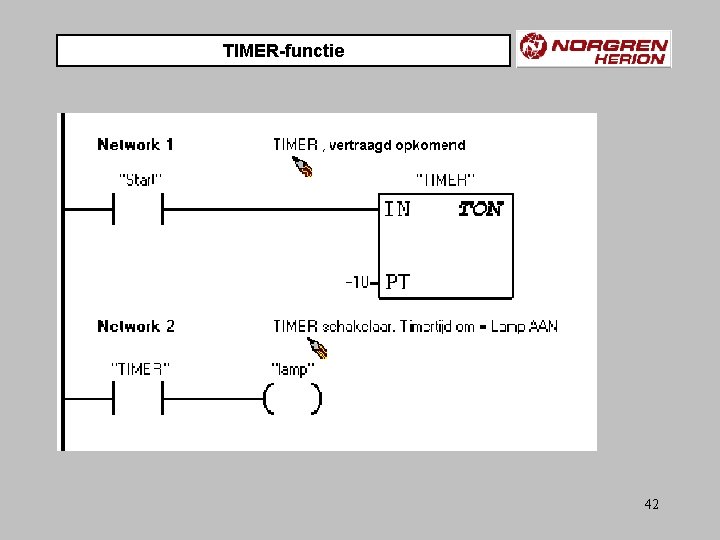

TIMER-functie 42
43
Bijna alle schakelingen met cilinders zijn sequentiële schakelingen, m. a. w. volgordeschakelingen. Volgens een vaste vooropgestelde volgorde zal de ene beweging na de andere gebeuren. We kunnen deze bewegingen op een verkorte manier voorstellen met: 44

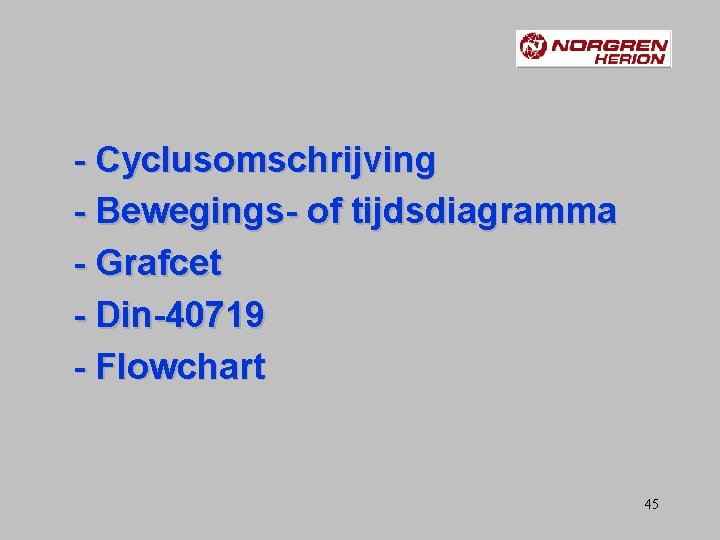

- Cyclusomschrijving - Bewegings- of tijdsdiagramma - Grafcet - Din-40719 - Flowchart 45

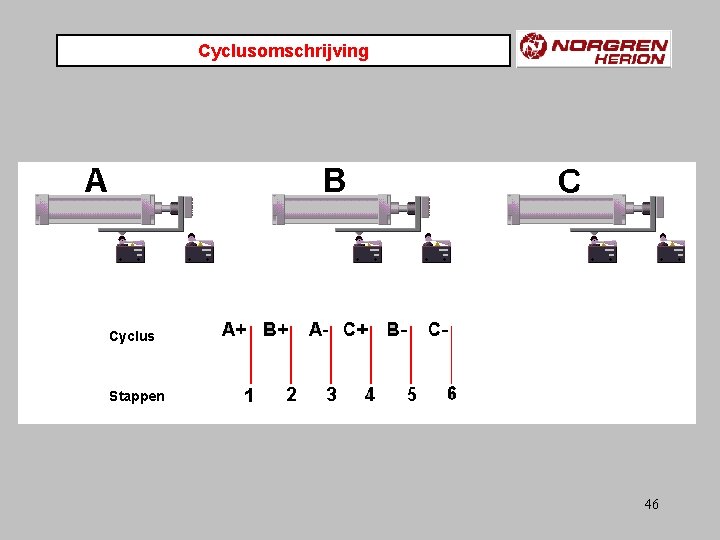

Cyclusomschrijving Cyclus Stappen 46
Cyclusomschrijving Sa 0 Sa 1 Sb 0 Sb 1 Sa 0 Sb 1 Sc 0 Sb 0 Sc 1 Sc 0 47
Cyclusomschrijving Sa 0 Sa 1 A + Sa 1 Sb 0 B + Sb 1 A - Sa 0 Sb 1 Sc 0 Sc 1 C + Sc 1 B - Sb 0 C - Sc 0 48
Bewegingsdiagramma, tijdsdiagramma Tijdsduur Afgelegde weg Sa 0 A+ A+ AASa 0 Sa 1 Cilinder UIT ! Cilinder IN ! 1 -signaal Sa 1 0 -signaal 49
GRAFCET technologie Schuifvoorwaarde …Sa 0…. Sa 1 Sa 0 Resetsignaal ACTIE …. A + …… A - enz 50 Sa 1
Grafcet voorstelling START A+ (cilinder uit ) Sa 1 A- (cilinder in ) Sa 0 Sa 1 Sa 0 Einde cyclus 51

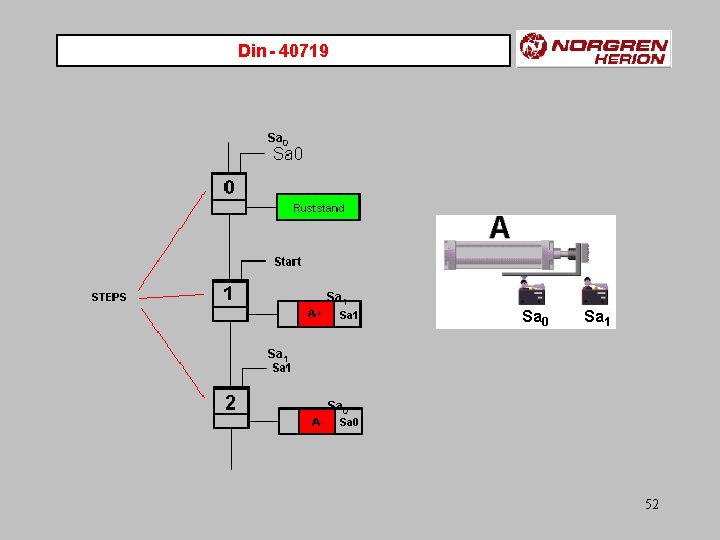

Din - 40719 Sa 0 Sa 1 Sa 0 52
FLOWCHART START A+ cilinder uit Sa 1 A- cilinder in Sa 0 Sa 1 Sa 0 Einde Cyc. 53
54

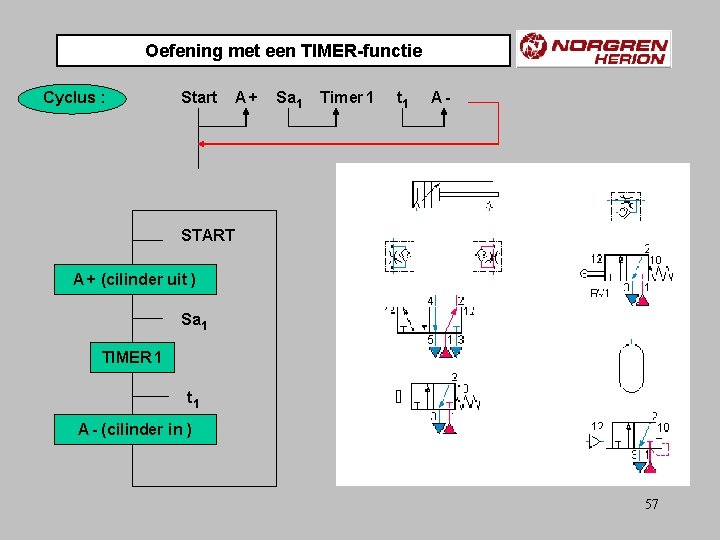

Oefening met een TIMER-functie Cyclus : Start A+ Sa 1 Timer 1 t 1 A- Bewegingsdiagramma , tijdsdiagramma A+ A- Sa 1 Vullen van het reservoir START Timer 55
Oefening met een TIMER-functie Cyclus : Start A+ Sa 1 Timer 1 t 1 A- START A + (cilinder uit ) Nodige componenten ? ? ? ? ? Sa 1 TIMER 1 t 1 A - (cilinder in ) 56
Oefening met een TIMER-functie Cyclus : Start A+ Sa 1 Timer 1 t 1 A- START A + (cilinder uit ) Sa 1 TIMER 1 t 1 A - (cilinder in ) 57
Toepassing van een TIMER-functie Cil. A Plaats van de eindschakelaar Sa 1 START Sa 1 TIMER 58
Oefening met een elektrische TIMER-functie Cyclus : Start A+ Sa 1 Timer 1 t 1 A- START A + (cilinder uit ) Sa 1 START TIMER 1 Sa 1. 2 T 1 Sa 1 t 1 A - (cilinder in ) A- A+ T 1. 1 T 1 59

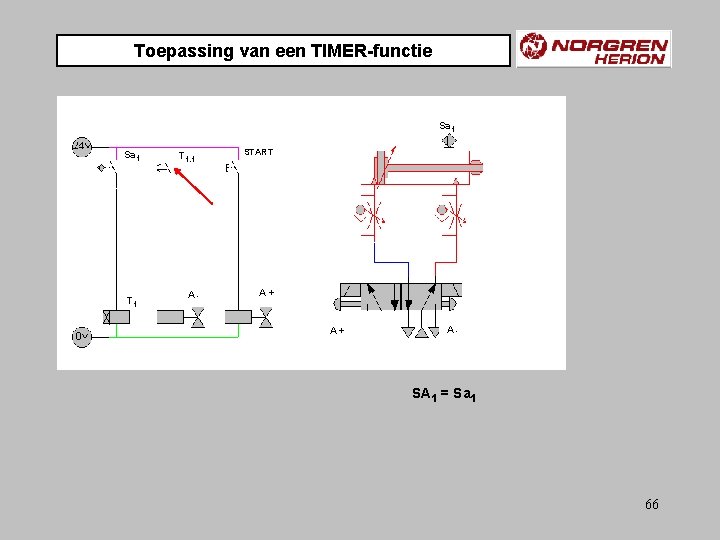

Toepassing van een TIMER-functie Sa 1 T 1. 1 A- START A+ A+ A- SA 1 = Sa 1 Timerrelais Contact timerrelais 60
Toepassing van een TIMER-functie Sa 1 T 1. 1 A- START A+ A+ A- SA 1 = Sa 1 61
Toepassing van een TIMER-functie Sa 1 T 1. 1 A- START A+ A- A+ SA 1 = Sa 1 62
Toepassing van een TIMER-functie Sa 1 T 1. 1 A- START A+ A- A+ SA 1 = Sa 1 63
Toepassing van een TIMER-functie Sa 1 T 1. 1 A- START A+ A+ A- SA 1 = Sa 1 64
Toepassing van een TIMER-functie Sa 1 T 1. 1 A- START A+ A+ A- SA 1 = Sa 1 65
Toepassing van een TIMER-functie Sa 1 T 1. 1 A- START A+ A+ A- SA 1 = Sa 1 66
Toepassing van een TIMER-functie 3/2 ventiel Volume 5/2 3/2 ventiel 67

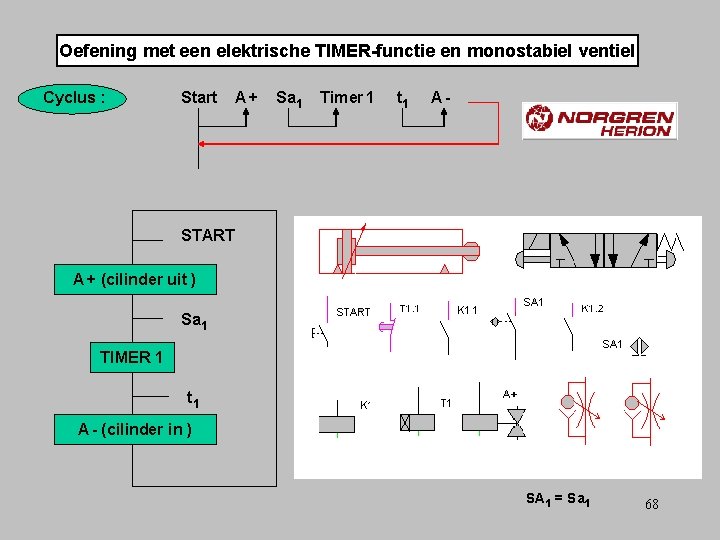

Oefening met een elektrische TIMER-functie en monostabiel ventiel Cyclus : Start A+ Sa 1 Timer 1 t 1 A- START A + (cilinder uit ) Sa 1 TIMER 1 t 1 A - (cilinder in ) SA 1 = Sa 1 68

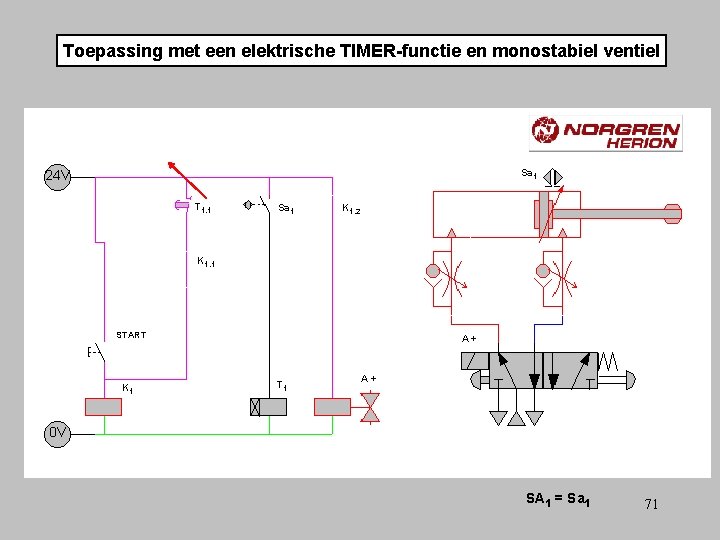

Toepassing met een elektrische TIMER-functie en monostabiel ventiel Sa 1 T 1. 1 Sa 1 K 1. 2 K 1. 1 START K 1 A+ T 1 A+ SA 1 = Sa 1 69
Toepassing met een elektrische TIMER-functie en monostabiel ventiel Sa 1 T 1. 1 Sa 1 K 1. 2 K 1. 1 START K 1 A+ T 1 A+ SA 1 = Sa 1 70
Toepassing met een elektrische TIMER-functie en monostabiel ventiel Sa 1 T 1. 1 Sa 1 K 1. 2 K 1. 1 START K 1 A+ T 1 A+ SA 1 = Sa 1 71
Toepassing met een elektrische TIMER-functie en monostabiel ventiel Sa 1 T 1. 1 Sa 1 K 1. 2 K 1. 1 START K 1 A+ T 1 A+ SA 1 = Sa 1 72
Toepassing met een elektrische TIMER-functie en monostabiel ventiel Sa 1 T 1. 1 Sa 1 K 1. 2 K 1. 1 START K 1 A+ T 1 A+ SA 1 = Sa 1 73
Toepassing met een elektrische TIMER-functie en monostabiel ventiel Sa 1 T 1. 1 Sa 1 K 1. 2 K 1. 1 START K 1 A+ T 1 A+ SA 1 = Sa 1 74
Toepassing met een elektrische TIMER-functie en monostabiel ventiel Sa 1 T 1. 1 Sa 1 K 1. 2 K 1. 1 A+ START K 1 T 1 A+ SA 1 = Sa 1 75
Dubbelwerkende cilinder bestuurd door monostaniel 5/2 ventiel Dubbelwerkende cilinder met buffers Sa 0 Sa 1 Snelheidsregelventiel Hulphandbediening Monostabiel 5/2 ventiel Elektropneumatische bediening 76
77
(E 51) Stoppen met 5/3 ventiel met open middenstand V 1 Y 14 HK A W 1 SS 1 1 Y 12 V 2 78
(E 52 a) Stoppen met 5/3 ventiel met gesloten middenstand Y 14 HK A Y 12 S 1 CYCLUS : S 1 A - S 1 Y 12 A CYCLUS : S 1 A - S 1 Y 14 Y 12 X Stopt ? ? ? + A Stopt ? ? ? Y 14 X + 79
(E 54) Noodstop bij horizontale cilinders NOODSTOP Sa 1 Sa 0 SOFT START ZS Volle doorlaat A Geregelde beluchting HK Y 12 S 1 Y 14 Snelontluchting 80
Aanloopstartventiel / Softstart 3/3 ventiel 0 1 2 81
Stoppen met 5/3 ventiel met open middenstand en terugslagkleppen Terrugslagkleppen Y 14 HK A S 1 Y 12 82
83
VIERKANT CYCLUS OF & AND A Sa 0 B Sa 1 Sa 0 A B Sb 0 Sb 1 Sa 1 Sb 0 Sb 1 B - Sb 0 A + Sa 1 B + Sb 1 A - Sa 0 Start Oefening: nr. 0 pneusimpro: EPoef 0 84
B Sb 1 Sa 0 A Sb 0 Sa 1 85
VIERKANT CYCLUS grafcet Start & Sa 0 BSa 1 A+ Sb 0 B+ Sb 1 A- Oefening: nr. 0 pneusimpro: EPoef 0 86
VIERKANT CYCLUS Sa 1 Sa 0 B+ Sb 1 Sb 0 A+ ABVentiel cilinder A Oefening: nr. 0 pneusimpro: EPoef 0 Ventiel cilinder B 87

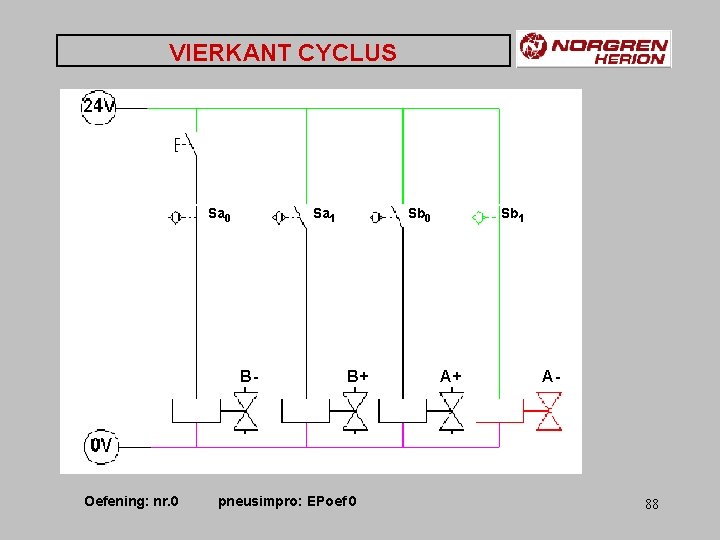

VIERKANT CYCLUS Sa 0 Sa 1 B- Oefening: nr. 0 Sb 0 B+ pneusimpro: EPoef 0 Sb 1 A+ A- 88
DE L- CYCLUS OF & AND A B Sa 0 Sb 0 Sa 1 Relais Sb 1 A Sb 1 Sb 0 Sa 0 B Sa 1 Start Een tamponmachine brengt de firmanaam aan op producten. Men brengt de producten manueel aan in de spanklem. Na het indrukken van de start, klemt men het product en brengt de tamponcilinder de firmanaam aan. Het bewegingsdiagramma geeft de volgende cyclus weer : B+ Sb 1 A+ Sa 1 A- Sa 0 B- Sb 0 OPDRACHT: Werk een elektropneumatisch schema uit en stel het gemaakte schema samen op het simulatiepaneel. 89
A Sa 0 Sa 1 Sb 0 B 90

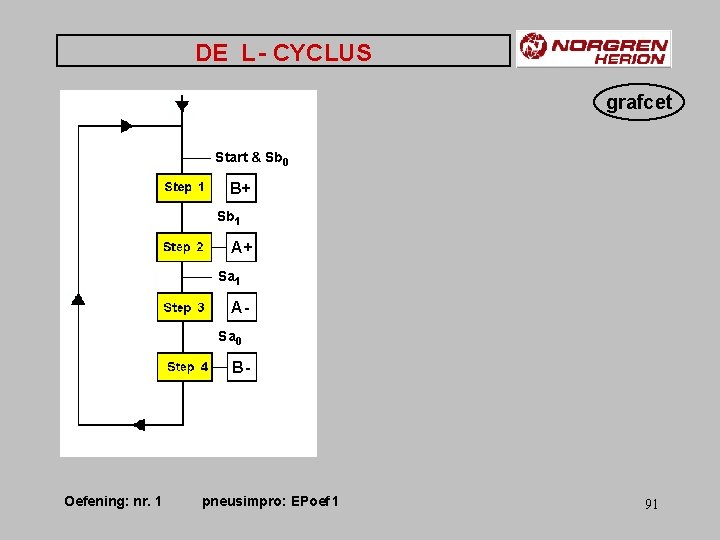

DE L - CYCLUS grafcet Start & Sb 0 B+ Sb 1 A+ Sa 1 ASa 0 B- Oefening: nr. 1 pneusimpro: EPoef 1 91
DE L - CYCLUS B Sb 0 Sb 1 A Sa 0 Sa 1 Start HLPgeh. Oefening: nr. 1 pneusimpro: EPoef 1 92
DE L - CYCLUS A Klemcilinder A- Sa 0 Sa 1 Sb 1 A+ Sb 0 B Klemcilinder B+ Oefening: nr. 1 pneusimpro: EPoef 1 B - 93
DE L - CYCLUS Relais OF & AND Start HPgeh 1 Sb 0 Sa 1 HPgeh Oefening: nr. 1 HPgeh 2 HPgeh 3 HPgeh 4 Sa 0 B+ pneusimpro: EPoef 1 A+ Sa 0 A- B- 94
DE L - CYCLUS Relais OF & AND Start HPgeh 1 Sb 0 Sa 1 HPgeh Oefening: nr. 1 HPgeh 2 HPgeh 3 HPgeh 4 Sa 0 B+ pneusimpro: EPoef 1 A+ Sa 0 A- B- 95
DE L - CYCLUS Relais B Sa 0 Sb 1 Sa 1 A Sb 0 B Sb 1 A Sa 0 Sa 1 Start Men heeft een bekerverdeler die bij het indrukken van de startknop één beker moet laten vallen op de transsportband. We gaan er vanuit dat de bekers niet kunnen omver vallen. De sturing zorgt ervoor dat er maar één beker kan vallen. Oefening: nr. 2 pneusimpro: EPoef 2 96
Sb 0 Sa 0 A Sa 1 B Sb 1 97
DE L - CYCLUS grafcet Start & Sb 0 B+ Sb 1 A– Sa 0 A+ Sa 1 B- Oefening: nr. 2 pneusimpro: EPoef 2 98
DE L - CYCLUS B Sb 0 Sb 1 A Sa 0 Sa 1 Start HLPgeh. Oefening: nr. 2 pneusimpro: EPoef 2 99
DE L - CYCLUS Sascilinder 2 Sb 0 Sb 1 Relais Sascilinder 1 Sa 0 B Sa 1 A A- A+ Start Sb 0 HP 11 B- HP 12 Sa 0 HP 13 B+ HP 14 Sb 1 B+ A+ Sa 1 A- B- Oefening: nr 2 pneusimpro: EPoef 2 100
DE U - CYCLUS Relais A Sa 0 Sa 1 Sb 2 0 Sb 2 1 Sb 1 0 B 2 B 1 A Sa 0 B 1 Sa 1 B 2 Sb 1 0 Sb 1 1 Sb 2 0 Sb 2 1 Start Oefening: nr. 3 pneusimpro: EPoef 3 101

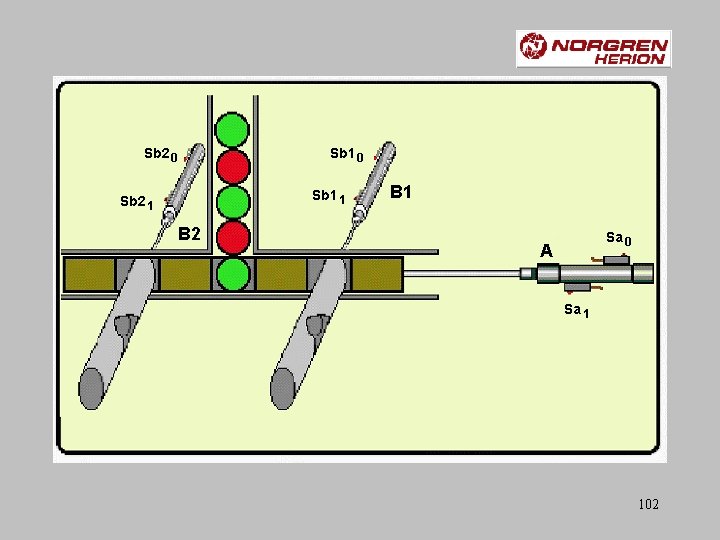

Sb 2 0 Sb 1 1 Sb 2 1 B 2 B 1 Sa 0 A Sa 1 102

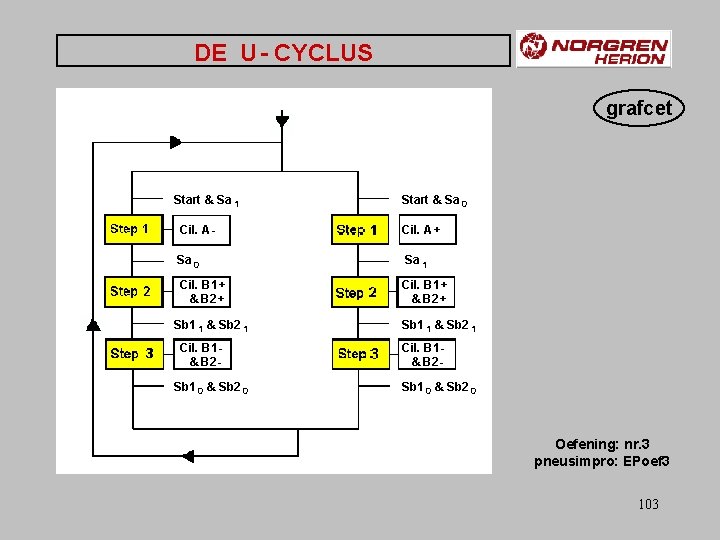

DE U - CYCLUS grafcet Start & Sa 1 Start & Sa 0 Cil. A - Cil. A + Sa 0 Sa 1 Cil. B 1 + & B 2 + Sb 1 1 & Sb 2 1 Cil. B 1 & B 2 Sb 1 0 & Sb 2 0 Oefening: nr. 3 pneusimpro: EPoef 3 103
DE U - CYCLUS A Sa 0 Sa 1 B 2 Sb 1 0 Sb 1 1 Sb 2 0 Sb 2 1 Start HLPgeh. 1 HLPgeh. 2 Oefening: nr. 3 pneusimpro: EPoef 3 104
DE U - CYCLUS B+ Cilinder B 1 Cilinder B 2 Sb 1 0 Sb 1 1 Sb 2 0 Sb 2 1 B- Cilinder A Sa 1 A+ Oefening: nr. 3 pneusimpro: EPoef 3 Sa 0 A- 105

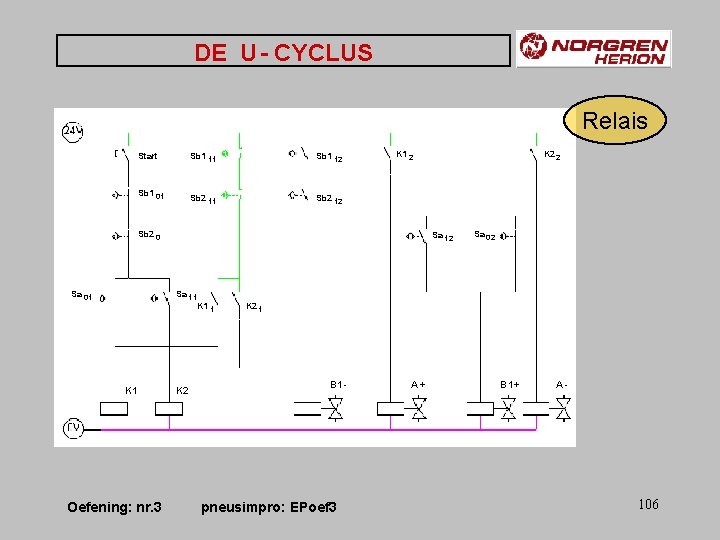

DE U - CYCLUS Relais Start Sb 1 01 Sb 1 12 Sb 2 11 Sb 2 12 K 1 2 Sb 2 0 Sa 01 Sa 12 Sa 11 K 1 Oefening: nr. 3 K 2 2 K 2 Sa 02 K 2 1 B 1 - pneusimpro: EPoef 3 A+ B 1 + A- 106
Slide 111………. . 124 = Bibliotheek voor mogelijke oefeningen 107
GRAFCET technologie Back Schuifvoorwaarde …Sc 0…. Sa 1 Resetsignaal ACTIE …. A + …… B + enz 108
Geheugen schakeling, tijdsrelais Back Overneemcontact (geheugen) Maakcontact met vertraagde sluiting Verbreekcontact met vertraagde sluiting 109
OF en AND Back Sb 0 Sb 1 OFF AND 110
Bibliotheek ! 111

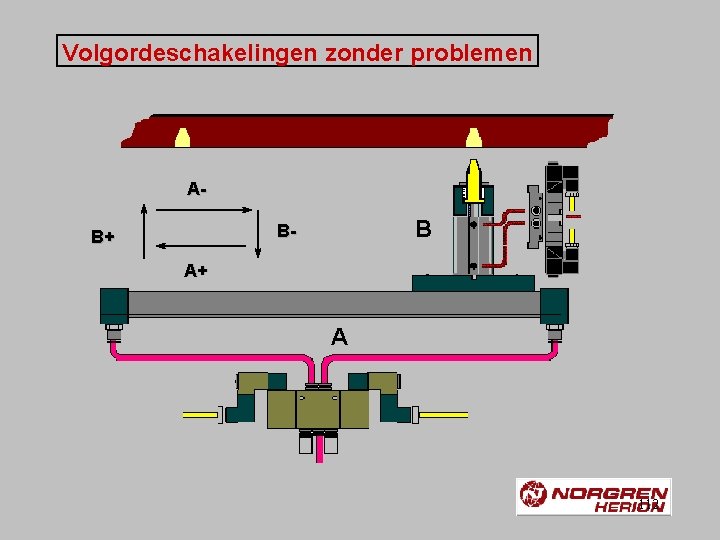

Volgordeschakelingen zonder problemen A- B B- B+ A+ A 112
Schakeling zonder problemen A + Sa 1 B + Sb 1 A - Sa 0 B - Sb 0 A+ AB+ BSa 0 Sa 1 Sb 0 Sb 1 113
Volgordeschakeling met probleem B S A A+ B+ - B A 114
Volgordeschakeling met probleem A + Sa 1 B + Sb 1 B – Sb 0 A – Sa 0 A+ AB+ BSa 0 Sa 1 Sb 0 Sb 1 115

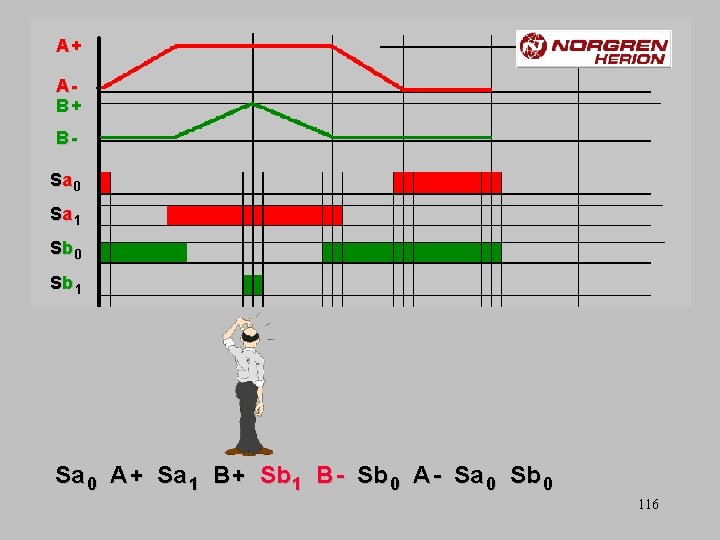

A+ AB+ BSa 0 Sa 1 Sb 0 Sb 1 Sa 0 A + Sa 1 B + Sb 1 B - Sb 0 A - Sa 0 Sb 0 116
A+ Sa 1 B+ Sb 1 B- Sb 0 A- Sa 0 X+ X- A+ AB+ BSa 0 Sa 1 Sb 0 Sb 1 X+ X- 117
A+ AB+ BSa 0 Sa 1 Sb 0 Sb 1 X+ X- 118
VERBINDINGSPOST TUSSEN TWEE TRANSPORTBANDEN OP VERSCHILLEND NIVEAU 119
B - Sa 0 + Sa 1 Sb 0 Sb 1 V - A + B+ B- A+ AV+ S 1 V 120
Cyclus Sa 1 S 1 A -V - T 1 & K 1 & Sa 0 B+ Sb 1 B -V + Sb 0 A+ 121

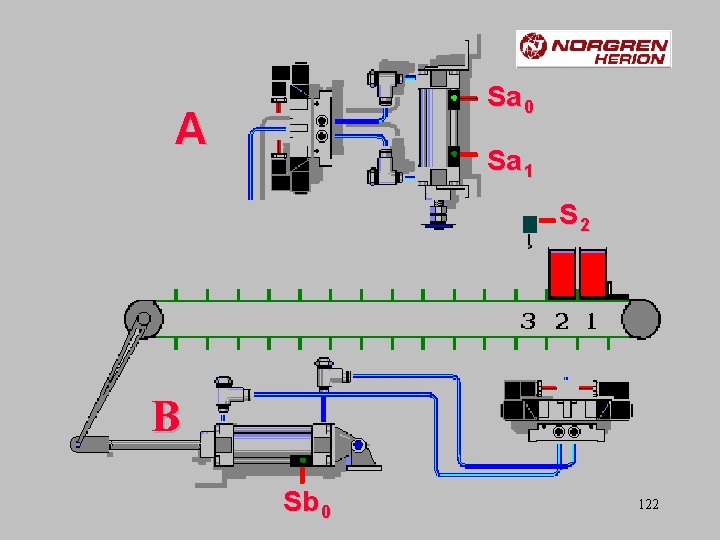

Sa 0 A Sa 1 S 2 B Sb 0 122

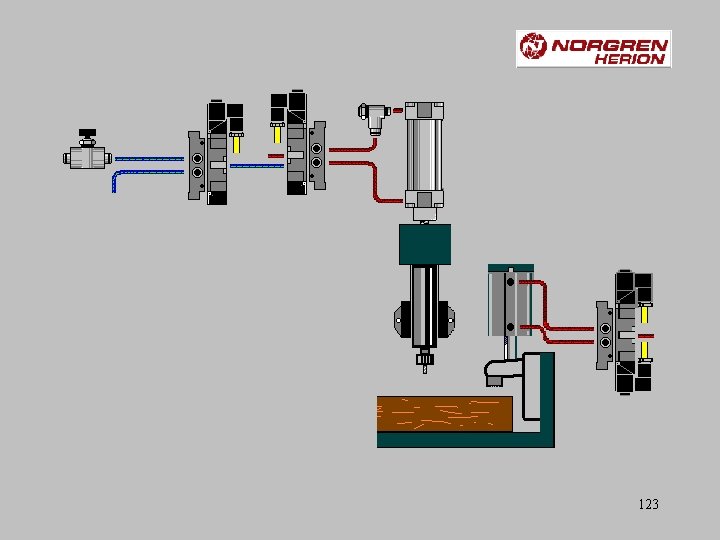

123
