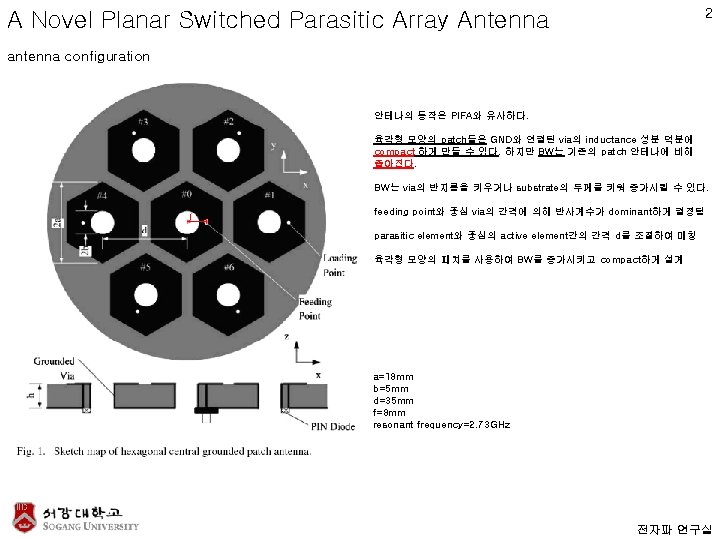

1 A Novel Planar Switched Parasitic Array Antenna With Steered Conical Pattern 세미나 자료 발표자 : 이동현 전자파 연구실
A Novel Planar Switched Parasitic Array Antenna 3 antenna operation antenna의 동작은 Yagi-Uda antenna와 비슷하다. shorted parasitic element들은 director로 볼 수 있다. isolated parasitic element들은 reflector로 볼 수 있다. 전자파 연구실
A Novel Planar Switched Parasitic Array Antenna 4 control system loading point 전자파 연구실

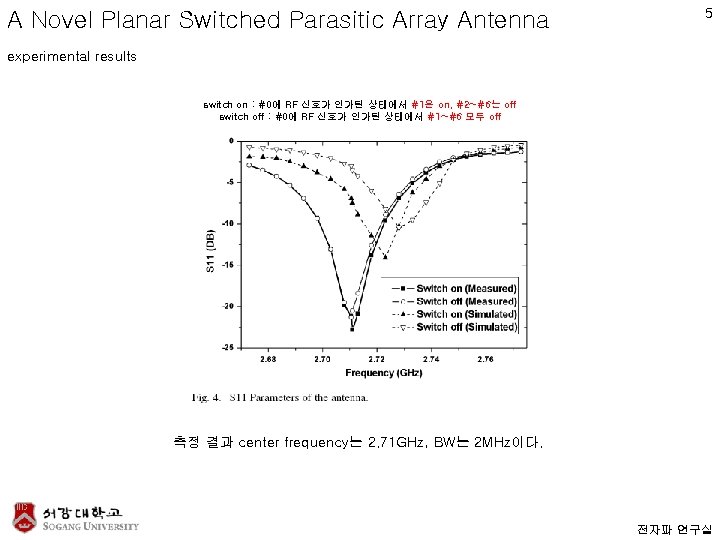

A Novel Planar Switched Parasitic Array Antenna 5 experimental results switch on : #0에 RF 신호가 인가된 상태에서 #1은 on, #2~#6는 off switch off : #0에 RF 신호가 인가된 상태에서 #1~#6 모두 off loading point 측정 결과 center frequency는 2. 71 GHz, BW는 2 MHz이다. 전자파 연구실
6 A Novel Planar Switched Parasitic Array Antenna experimental results elevation angle이 30°일 때 azimuth pattern #0에 RF 신호가 인가된 상태에서 #1은 on, 나머지는 off elevation angle이 30°일 때 azimuth pattern #0에 RF 신호가 인가된 상태에서 #2는 on, 나머지는 off 전자파 연구실
7 A Novel Planar Switched Parasitic Array Antenna experimental results elevation angle이 30°일 때 azimuth pattern #0에 RF 신호가 인가된 상태에서 #3는 on, 나머지는 off elevation angle이 30°일 때 azimuth pattern #0에 RF 신호가 인가된 상태에서 #4는 on, 나머지는 off 전자파 연구실
A Novel Planar Switched Parasitic Array Antenna 8 experimental results elevation angle은 substrate의 두께와 GND의 size에 의해 크게 영향 받는다. dominant polarization은 vertical이다. antenna의 cross polarization은 -15 d. B보다 작다. 전자파 연구실
