5. Mobiliario Urbano El mobiliario urbano (a veces llamado también elementos urbanos) es el conjunto de objetos y piezas de equipamiento instalados en la vía pública para varios propósitos. Se van a tratar: - Bancos Fuentes de agua Papeleras y contenedores Bolardos Alcorques Rejillas Barandillas Elementos de señalización e iluminación Otros elementos Elementos vinculados a actividades comerciales Cabinas de aseo público 2
Bancos 1)- Su instalación no invade el Itinerario peatonal accesible. 3
Bancos 2)- Disponen de un diseño ergonómico. 4
Bancos 3)- Profundidad de asiento entre 0, 40 y 0, 45 m. 5

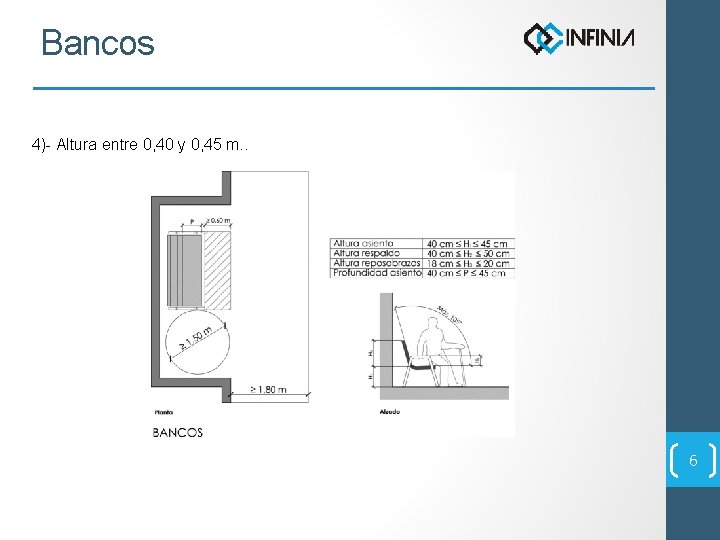

Bancos 4)- Altura entre 0, 40 y 0, 45 m. . 6

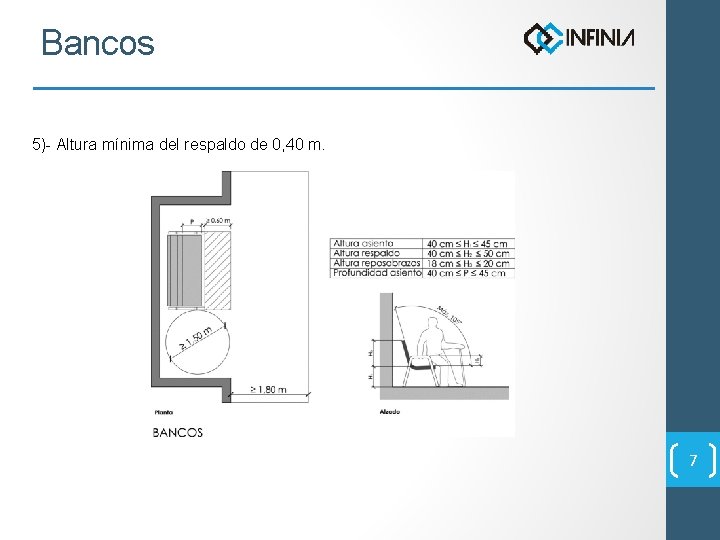

Bancos 5)- Altura mínima del respaldo de 0, 40 m. 7
Bancos 6)- Reposabrazos a ambos extremos. 8
Bancos 7)- Franja frontal libre de 0, 60 m sin invadir el itinerario peatonal. 9
Bancos 8)- Al menos en uno de los laterales hay un área libre donde puede inscribirse un círculo de 1, 50 m Ø que NO invade el IPA. 10
Bancos 9)- La disposición de estos bancos accesibles en las áreas peatonales será, como mínimo, de una unidad por cada agrupación y, en todo caso, una unidad de cada cinco bancos o fracción. Si no se cumple este requisito se baja 10 pts el apartado de BANCOS. 11
Fuentes de agua 1)- Su instalación no invade el itinerario peatonal accesible y es de fácil acceso. 12
Fuentes de agua 2)- Mecanismo de fácil manejo. 13
Fuentes de agua 3)- Situado a una altura entre 80 -90 cm. 14

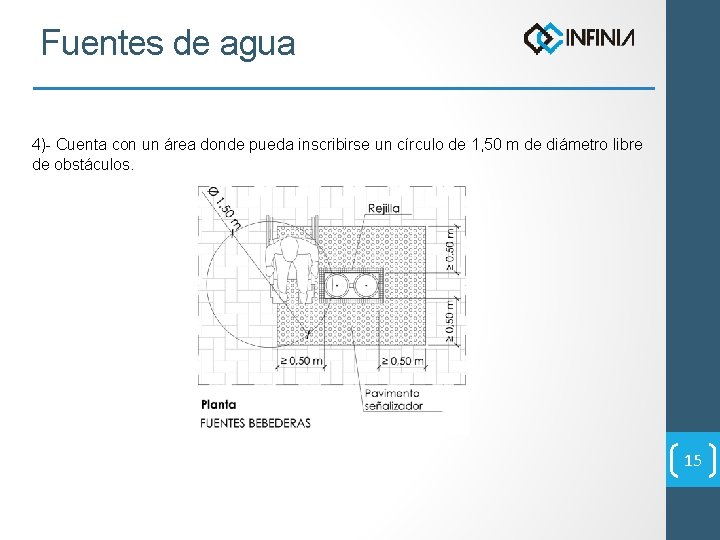

Fuentes de agua 4)- Cuenta con un área donde pueda inscribirse un círculo de 1, 50 m de diámetro libre de obstáculos. 15
Fuentes de agua 5)- Se impide la acumulación de agua. Si se utilizan rejillas cumplirán: 1 cm de apertura. 16

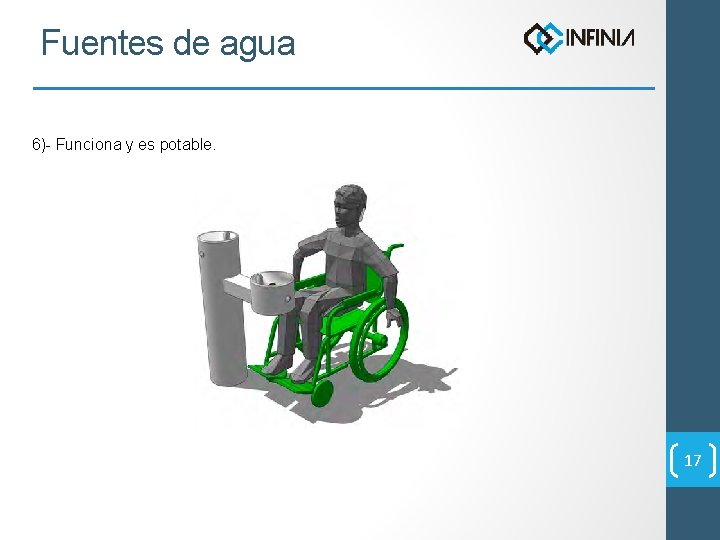

Fuentes de agua 6)- Funciona y es potable. 17
Papeleras y Contenedores 1)- Su instalación no invade el itinerario peatonal accesible. 18
Papeleras y Contenedores 2)- En contenedores enterrados: 2. 1)- Altura de boca 0, 70 -0, 90 m. 19

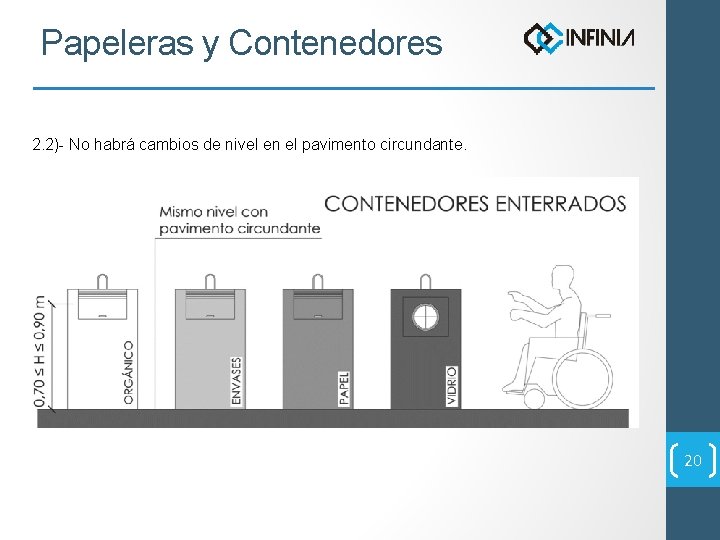

Papeleras y Contenedores 2. 2)- No habrá cambios de nivel en el pavimento circundante. 20
Papeleras y Contenedores 3)- En contenedores no enterrados: 3. 1)- Los elementos manipulables se situarán a una altura inferior a 0, 90 m. 21

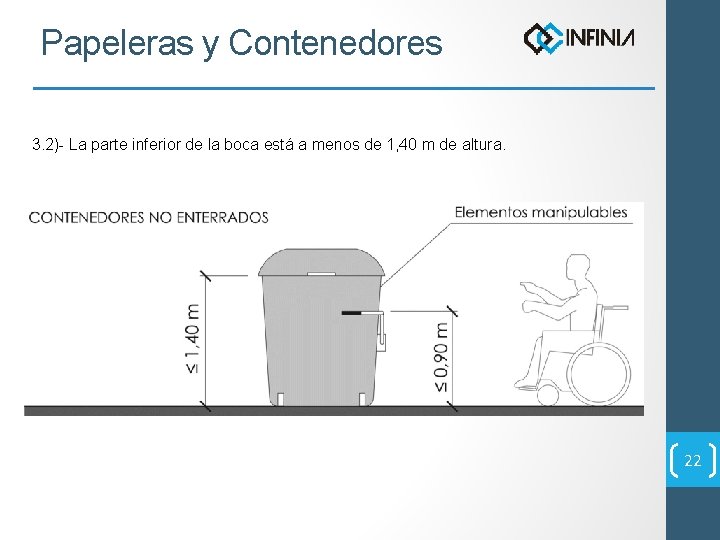

Papeleras y Contenedores 3. 2)- La parte inferior de la boca está a menos de 1, 40 m de altura. 22

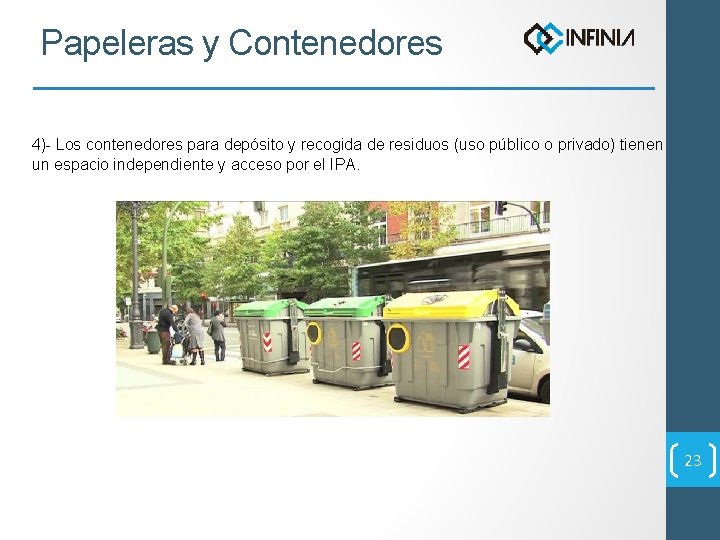

Papeleras y Contenedores 4)- Los contenedores para depósito y recogida de residuos (uso público o privado) tienen un espacio independiente y acceso por el IPA. 23
Bolardos 1)- Tienen una altura entre 0, 75 y 0, 90 m. 24

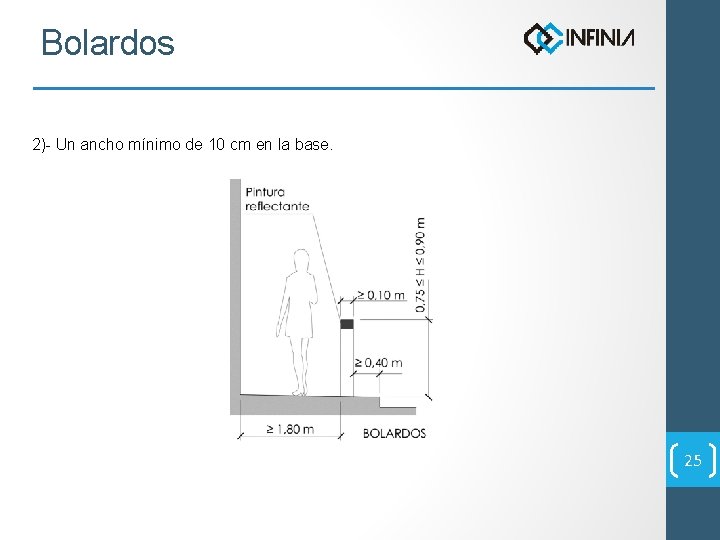

Bolardos 2)- Un ancho mínimo de 10 cm en la base. 25
Bolardos 3)- Diseño redondeado y sin aristas. 26
Bolardos 4)- Son de un color que contrasta con el pavimento en toda la pieza o al menos en la parte superior. 27
Bolardos 5)- Se asegura la visibilidad del mismo en horas nocturnas. 28
Bolardos 6)- Están alineados y no invaden el Itinerario peatonal accesible. 29
Alcorques 1)- Su instalación no invade el Itinerario peatonal accesible. 30
Alcorques 2)- Enrasadas con el pavimento circundante. 31
Alcorques 3)- Si están en áreas de uso peatonal tiene una dimensión máxima que permite inscribir un círculo de 1 cm Ø. 32
Alcorques 4)- Si están ubicados en la calzada, el círculo será de 2, 5 cm Ø máximo. 33

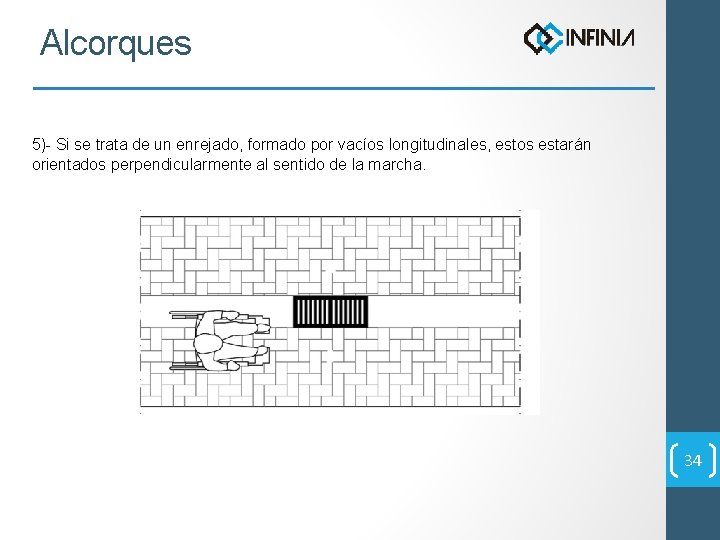

Alcorques 5)- Si se trata de un enrejado, formado por vacíos longitudinales, estos estarán orientados perpendicularmente al sentido de la marcha. 34
Rejillas 1)- Están fuera del itinerario peatonal accesible, salvo los casos en que sea necesario colocar cerca de la línea de fachada. 35

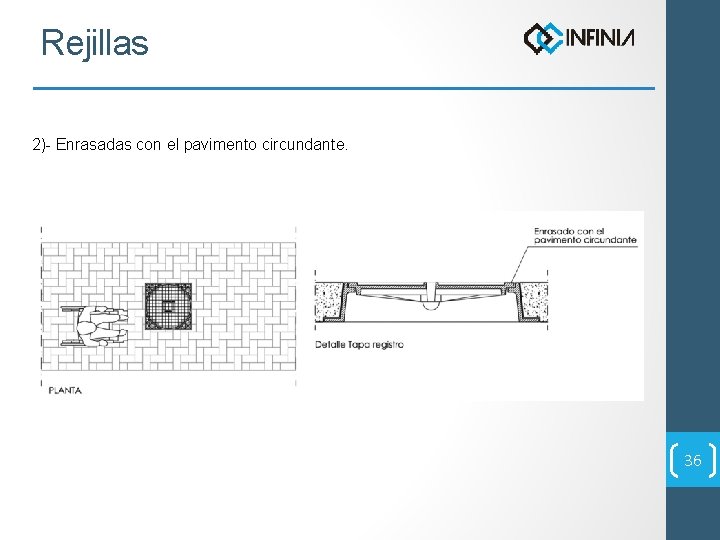

Rejillas 2)- Enrasadas con el pavimento circundante. 36
Rejillas 3)- Si están ubicadas en áreas de uso peatonal, aperturas ≤ 1 cm Ø. 37

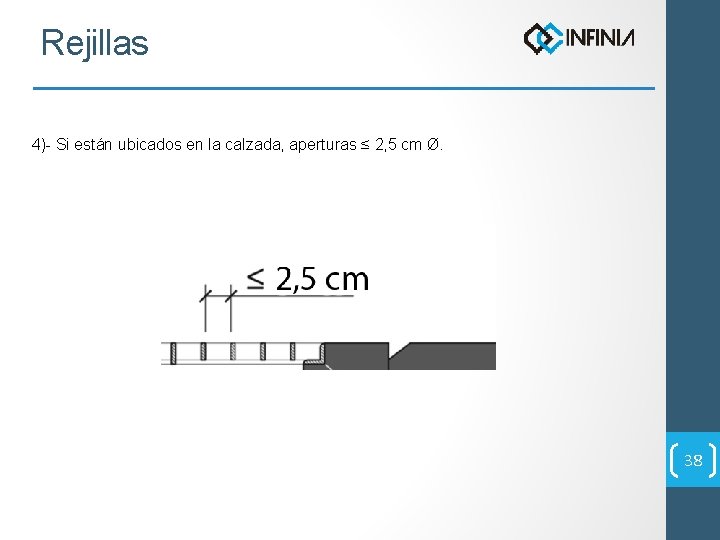

Rejillas 4)- Si están ubicados en la calzada, aperturas ≤ 2, 5 cm Ø. 38
Rejillas 5)- Si se trata de un enrejado, formado por vacíos longitudinales, estos estarán orientados perpendicularmente al sentido de la marcha. 39
Rejillas 6)- Queda prohibida la colocación de rejillas a menos de 50 cm de lo límites de un vado peatonal. 40
Barandillas 1)- Se colocan barandillas en desniveles con diferencia de cota de 0, 55 m. 1. 1)- Altura ≥ 0, 90 m cuando la diferencia de cota sea menor a 6 m y altura ≥ 1, 10 m en el resto de casos. 41

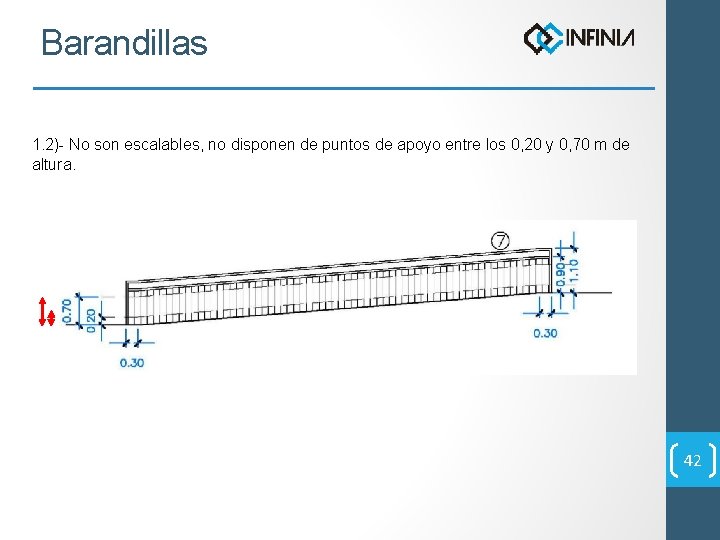

Barandillas 1. 2)- No son escalables, no disponen de puntos de apoyo entre los 0, 20 y 0, 70 m de altura. 42

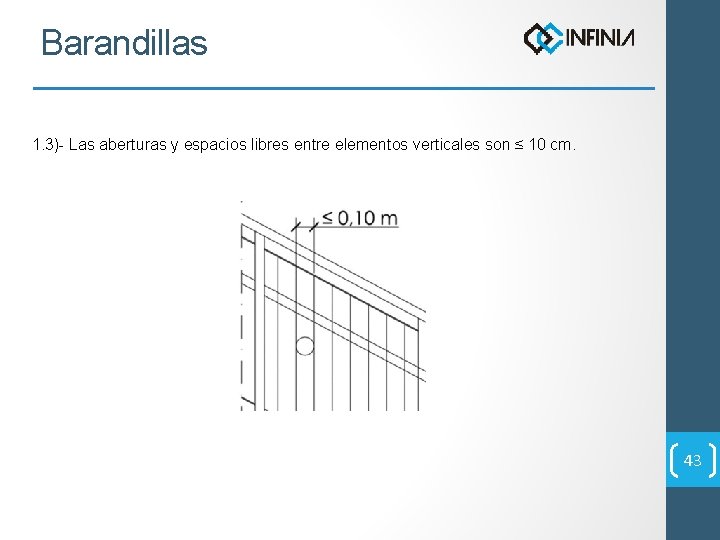

Barandillas 1. 3)- Las aberturas y espacios libres entre elementos verticales son ≤ 10 cm. 43

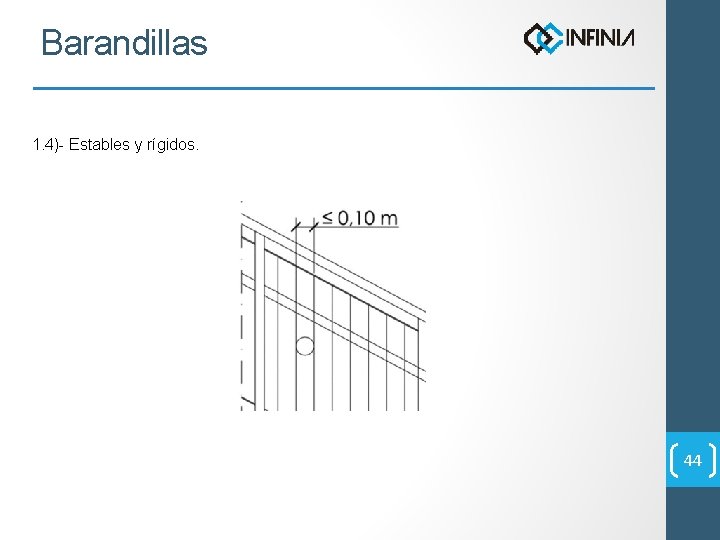

Barandillas 1. 4)- Estables y rígidos. 44

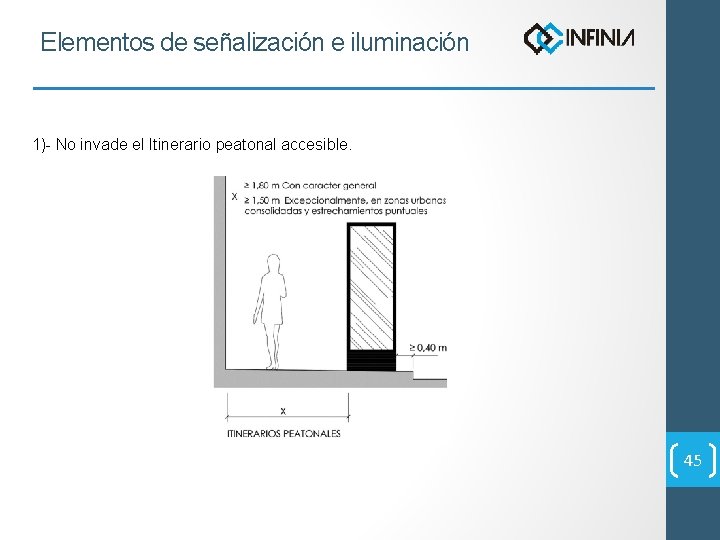

Elementos de señalización e iluminación 1)- No invade el Itinerario peatonal accesible. 45
Elementos de señalización e iluminación 2)- Están agrupados con el menor número de soportes y ubicados junto a la banda exterior de la acera. 46
Elementos de señalización e iluminación 3)- Cuando el ancho NO lo permite, se colocan en la fachada a una altura mínima de 2, 20 m. 47
Otros elementos 1)- Si son manipulables tienen una altura entre 0, 70 -1, 20 m. 48
Otros elementos 2)- Se permite el acceso desde Itinerario peatonal accesible e incluye un área de uso frontal libre donde puede inscribirse un círculo de 1, 50 m de Ø. 49
Otros elementos 3)- El número 5 tiene marca táctil. Todas las teclas incorporan un sistema audible y subtitulado de confirmación la pulsación. 50
Otros elementos 4)- La información principal es accesible mediante la incorporación de macrocarácteres, altorrelieve y braille, incorporándose dispositivos de forma sonora (Art. 47). 51
Otros elementos 5)- Si tiene pantalla, está ligeramente inclinada 15 -30º a una altura de 1, 00 -1, 40 m (Art. 47). 52

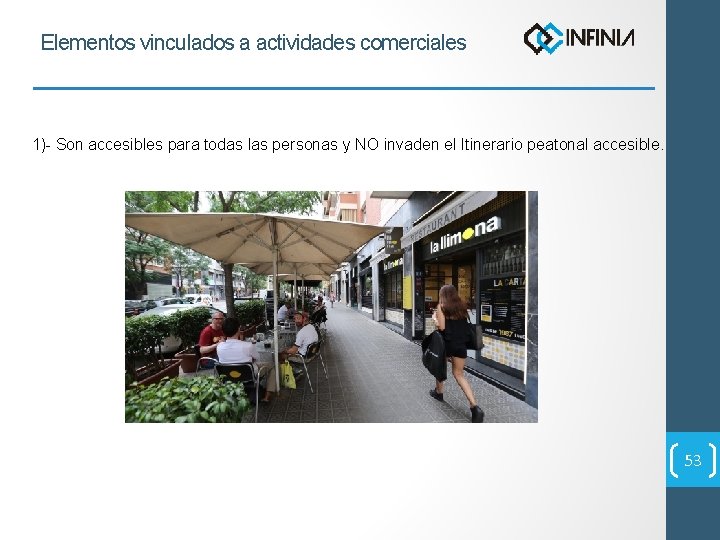

Elementos vinculados a actividades comerciales 1)- Son accesibles para todas las personas y NO invaden el Itinerario peatonal accesible. 53
Elementos vinculados a actividades comerciales 2)- Están a una distancia mínima de 0, 40 m del bordillo de la calzada (Art. 24). 54
Elementos vinculados a actividades comerciales 3)- Son fácilmente detectables y se evita cualquier situación de peligro para personas con discapacidad visual. 55
Elementos vinculados a actividades comerciales 4)- Se evitan elementos en voladizo y toldos ó sombrillas están a una altura mínima de 2, 20 m. 56
Elementos vinculados a actividades comerciales 5)- Paramentos verticales transparentes están señalizados correctamente. 57
Elementos vinculados a actividades comerciales 6)- Kioscos y puestos comerciales disponen de un espacio mínimo de 0, 80 m de ancho con una altura de 0, 70 -0, 75 m y un espacio libre inferior que permite la aproximación de una persona en silla de ruedas. 58
Cabinas de aseo público accesibles 1)- Al menos una de cada diez ó fracción es accesible. 59
Cabinas de aseo público accesibles 2)- Están comunicadas con el Itinerario peatonal accesibles. 60
Cabinas de aseo público accesibles 3)- Se puede inscribir un círculo de 1, 50 m de diámetro y no interfiere en el Itinerario peatonal accesible. 61
Cabinas de aseo público accesibles 4)- El acceso está nivelado con el Itinerario peatonal accesible y tiene una anchura libre > 0, 80 m. 62
Cabinas de aseo público accesibles 5)- Mecanismo de cierre de fácil manejo, con posibilidad de apertura externa. 63

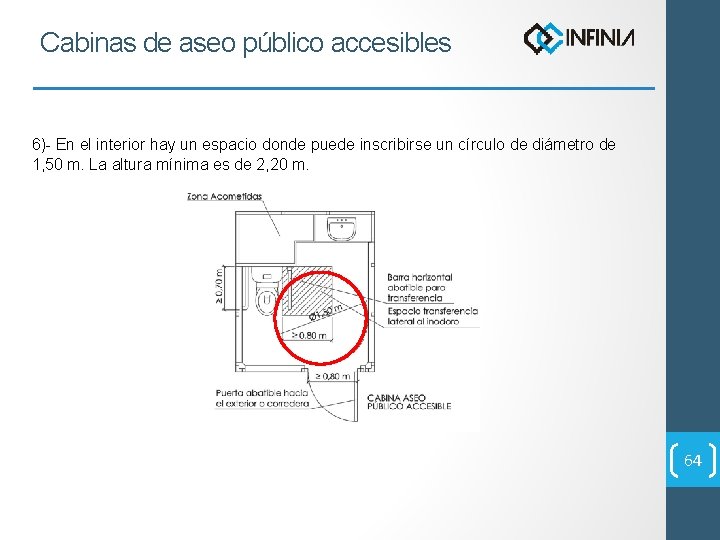

Cabinas de aseo público accesibles 6)- En el interior hay un espacio donde puede inscribirse un círculo de diámetro de 1, 50 m. La altura mínima es de 2, 20 m. 64
Cabinas de aseo público accesibles 7)- Dispone de un lavabo con espacio libre inferior para la aproximación de una persona con silla de ruedas y su cara superior está a una altura máxima de 0, 85 m. 65
Cabinas de aseo público accesibles 8)- Mecanismo de lavabos y duchas son pulsadores o palancas de fácil manejo, todo elemento está a una altura máxima de 0, 95 m. 66
Cabinas de aseo público accesibles 9)- El asiento del inodoro está a una altura de 0, 45 -0, 50 m y hay un espacio lateral para transferencia de sillas de 0, 80 m. 67
Cabinas de aseo público accesibles 10)- Hay una barra lateral a ambos lados del inodoro a una altura de 0, 70 -0, 75 m con una longitud mínima de 0, 70 m. La barra de la pared es fija y la otra es abatible para la transferencia. 68

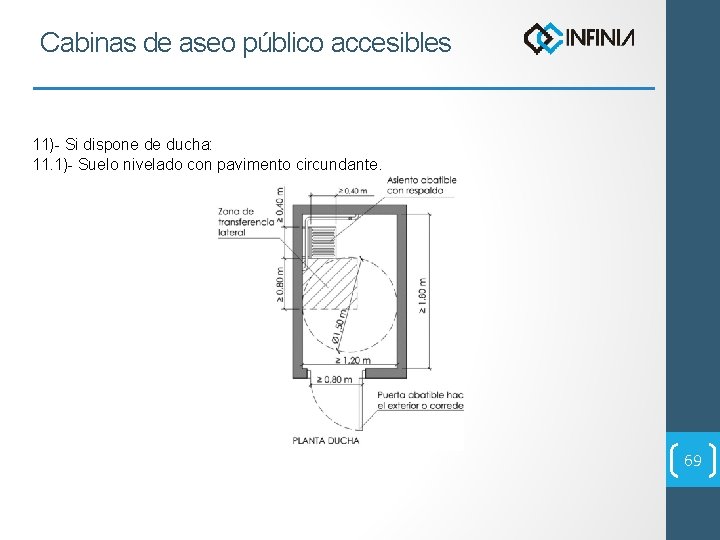

Cabinas de aseo público accesibles 11)- Si dispone de ducha: 11. 1)- Suelo nivelado con pavimento circundante. 69
Cabinas de aseo público accesibles 11. 2)- Dispone de asiento 0, 40 x 0, 40 m. 70

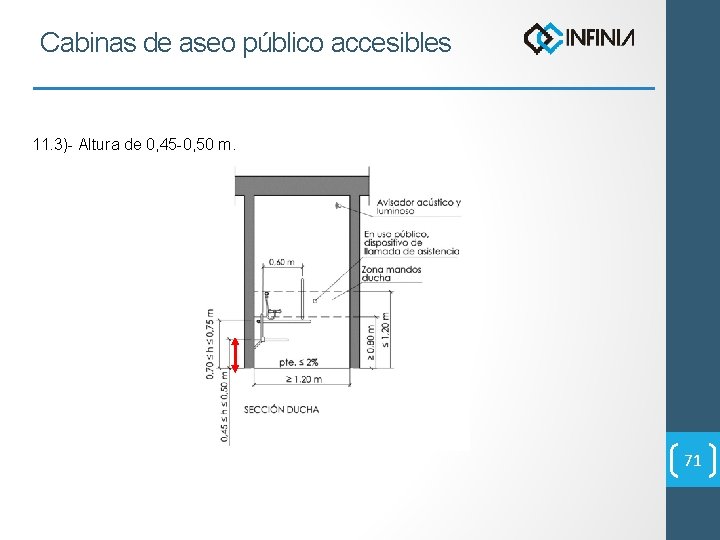

Cabinas de aseo público accesibles 11. 3)- Altura de 0, 45 -0, 50 m. 71

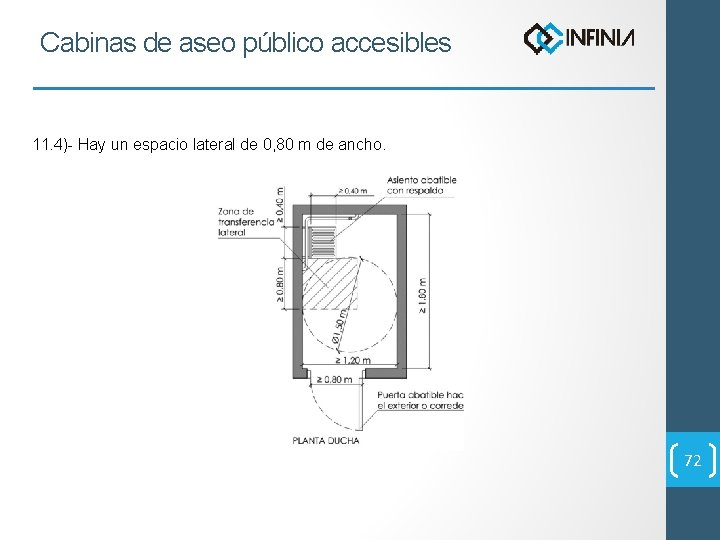

Cabinas de aseo público accesibles 11. 4)- Hay un espacio lateral de 0, 80 m de ancho. 72
