滤波器电容量的选择 电容合适 R源 R负载 电容过大 低速接口 10 ~ 100 k. B/s 高速接口 2 MB/s 低速CMOS TTL 上升时间 tr 0. 5~1 s 50 ns 10 ns 带宽 BW 320 k. Hz 6 MHz 3. 2 MHz 32 MHz 总阻抗 R 120 100 300 150 p. F 100 p. F 杨继深 2004年 5月 最大电容 C 2400 p. F 电话: 010 -68386283 100~150 30 p. F

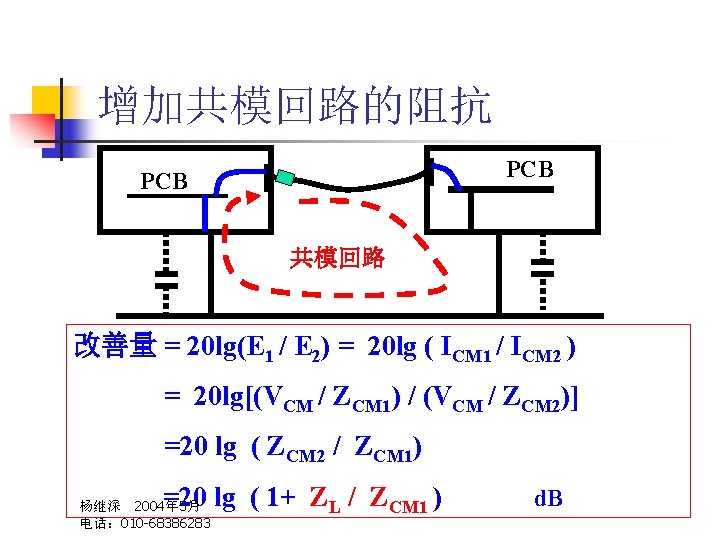

增加共模回路的阻抗 PCB 共模回路 改善量 = 20 lg(E 1 / E 2) = 20 lg ( ICM 1 / ICM 2 ) = 20 lg[(VCM / ZCM 1) / (VCM / ZCM 2)] =20 lg ( ZCM 2 / ZCM 1) =20 lg ( 1+ ZL / ZCM 1 ) 杨继深 2004年 5月 电话: 010 -68386283 d. B
