1. 5 – Aplicações de Diodos I) Retificadores
I. a) Retificador de Meia-onda v. S = VS. sen(ωt) Característica de Transferência (D bloqueado) Para (D conduzindo)
Considerações quanto à representação do diodo: Se: r. D << R v. O ≈ v. S – VDo (Modelo de Queda de Tensão Constante) e se: VS >> VDo v. O ≈ v. S (Modelo de Diodo Ideal) E se VS = 100 m. V ? ? Dimensionamento dos Diodos - Tensão de Pico Reversa (VPR) - Corrente Máxima (IDmax)
I. b) Retificadores de Onda Completa ● com Tap-Central Característica de Transferência Resposta no tempo (considerando sinal senoidal)

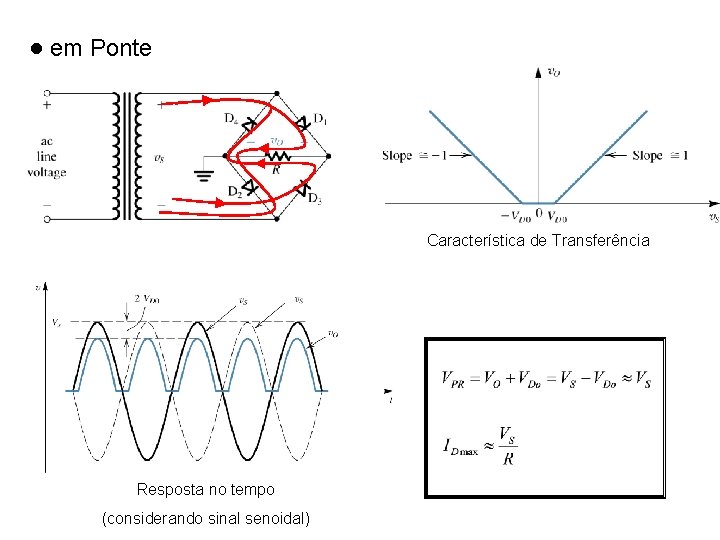

● em Ponte Característica de Transferência Resposta no tempo (considerando sinal senoidal)

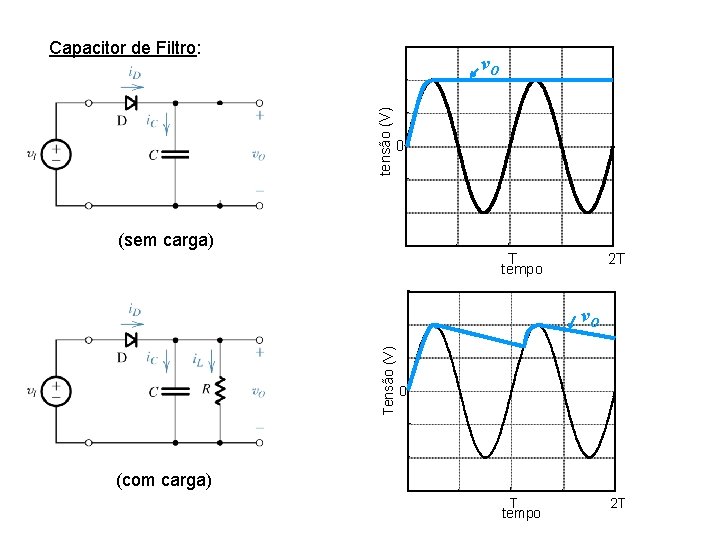

Capacitor de Filtro: tensão (V) v. O 0 (sem carga) T tempo 2 T Tensão (V) v. O 0 (com carga) T tempo 2 T

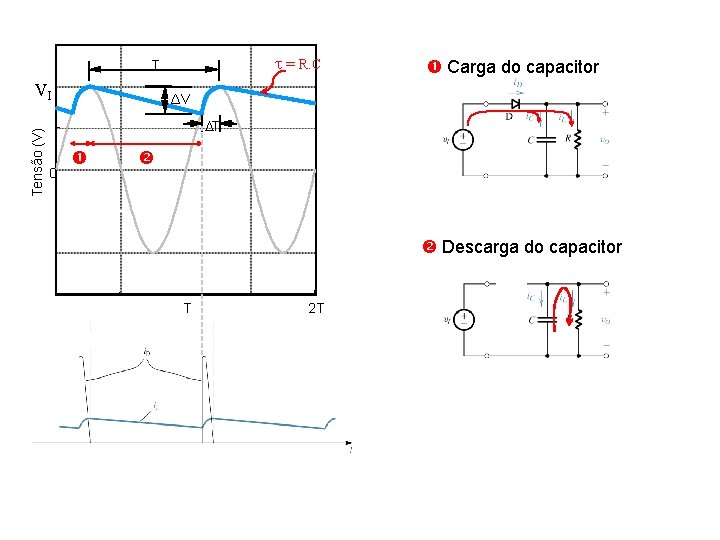

= R. C T Tensão (V) VI Carga do capacitor ΔV DT 0 Descarga do capacitor T 2 T
Determinação do ripple (ΔV) Para onda completa: fonda completa = 2. fmeia-onda Como RC >> T Logo, para mesmo ripple (ΔV) assim: Conda completa = ½ Cmeia-onda Exemplo: Determine o valor do capacitor de filtro de um retificador em ponte de diodos para que o ripple máximo sobre uma carga de 100 seja de 1 V. Considere que o sinal de entrada seja uma senoide de 60 Hz / 12 VRMS
25 V 0 V -25 V 200 A Initial Surge Current 100 A Repetitive Diode Current 0 A 0 s 10 ms 20 ms 30 ms 40 ms 50 ms Time Retificador de meia-onda - Simulação no PSPICE 60 ms
Dimensionamento dos Diodos Sem capacitor de filtro: Meia-onda Tap Central Ponte VPR VI 2. VI VI IDmax VI/RP Meia-onda Tap Central Ponte VPR 2. VI VI IDmax IP IP/2 Com capacitor de filtro: Capacitor de Filtro
