1. 3 Sběrnice (bus)
sběrnice p sběrnice = skupina vodičů p slouží propojení a komunikaci jednotlivých obvodů a přídavných karet p činnost na sběrnicích řídí čipová sada
sběrnice p části sběrnice n n n adresová datová řídící p charakteristiky sběrnice n n frekvence (rychlost) Hz šířka komunikace p p n propustnost p p n seriová 1 b paralelní B B/s b/s počet připojených zařízení

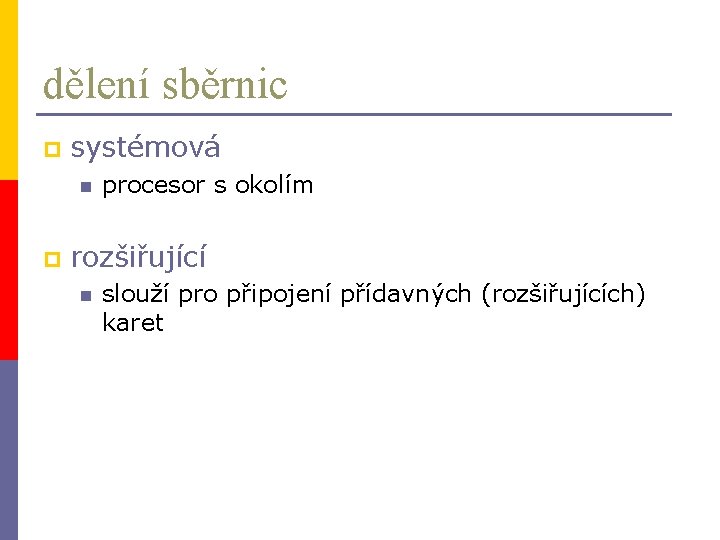

dělení sběrnic p systémová n p procesor s okolím rozšiřující n slouží pro připojení přídavných (rozšiřujících) karet

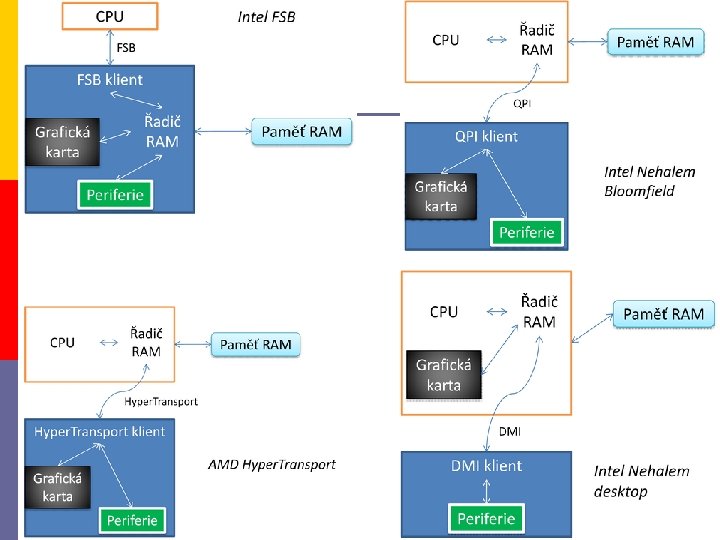

1. 3. 1 systémová sběrnice p FSB – Front Side Bus n p Hyper. Transport n n p řadič paměti v procesoru AMD QPI n n p propojuje procesor a operační paměť řadič paměti v procesoru Intel DMI n n grafika v procesoru Intel
1. 3. 2 rozšiřující sběrnice p prostřednictvím rozšiřovací sběrnice se k počítači připojují další periferní zařízení p počet a typ je dán čipovou sadou p důležitým parametrem je taktovací (řídicí, hodinová) frekvence sběrnice p přenosová rychlost je potom dána šířkou datové části sběrnice a taktovací frekvencí sběrnice p konektory rozšiřujících sběrnic (tzv. sloty) jsou umístěny na základní desce
1. 3. 2. 1 ISA - Industry Standard Architecture n n n p taktovací frekvence 8, 33 MHz šířka datové sběrnice 8 nebo 16 bitů přenosová rychlost max. 16, 7 MB/s někdy se též označuje jako AT-Bus n navržena procesor 80286 p dnes se již prakticky nepoužívá, ale stále je na základních deskách přítomna, protože existuje ještě mnoho rozšiřovacích karet pro tuto sběrnici, neboť pro pomalá periferní zařízení plně postačuje p každou ISA kartu bylo třeba správně nakonfigurovat propojkami umístěnými přímo na rozšiřovací kartě ISA

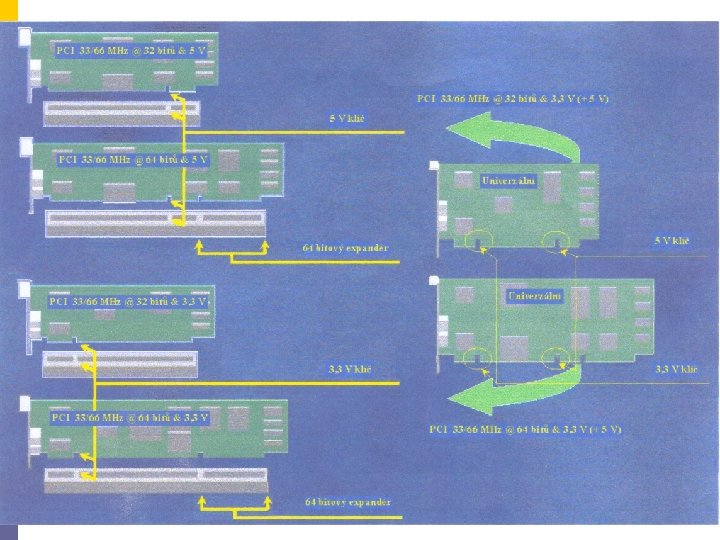

1. 3. 2. 2 PCI - Peripheral Component Interconnect ■ taktovací frekvence 33, 66 MHz ■ šířka datové sběrnice 32, 64 bitů ■ přenosová rychlost max. 533 MB/s p navržena procesory 80486 a Pentium p v dnešní době též méně používaná p podporuje standard Pn. P (Plug and Play) n umožňuje snadnou konfiguraci PCI karet
1. 3. 2. 3 AGP - Accelerated Graphics Port ■ taktovací frekvence 66 MHz základ ■ šířka datové sběrnice 32 bitů ■ přenosová rychlost max. 2133 MB/s p navržena procesor Pentium II p určena výhradně pro připojení grafických karet p p p umožňuje přímé propojení grafické karty s operační pamětí počítače, tím se odlehčí systémové sběrnici a současně se zvýší rychlost přenosu grafická karta tak může např. přímo přistupovat texturám uloženým v operační paměti počítače a tím odpadá časově náročná příprava textur pro zobrazení v provedení AGP 2 x - 133 MHz – 533 MB/s AGP 8 x - 532 MHz - 2133 MB/s
1. 3. 2. 4 PCI Express ■ ■ p nejnovější, obousměrná, sériová n p p tváří se paralelně Hot Plug/ Hot Swap n p taktovací frekvence 2, 5 GHz šířka datové sběrnice 1 až 32 bitů přenosová rychlost 8 GB/s napětí 0, 8 V možno připojovat za běhu počítače data posílá po paketech existuje v několika verzích n n 1 x 2 b*2, 5 GHz = 5 Gb/s 500 MB/s 16 x 16 b*2, 5 GHz = 4 GB/s
varianty p PCI Express n n n p PCI Express 2 n p rychlost 250 MB za s obousměrně 500 MB za s při 16 linkách 8 GB za s rychlost 500 MB za s PCI Express 3 n rychlost 800 MB za s

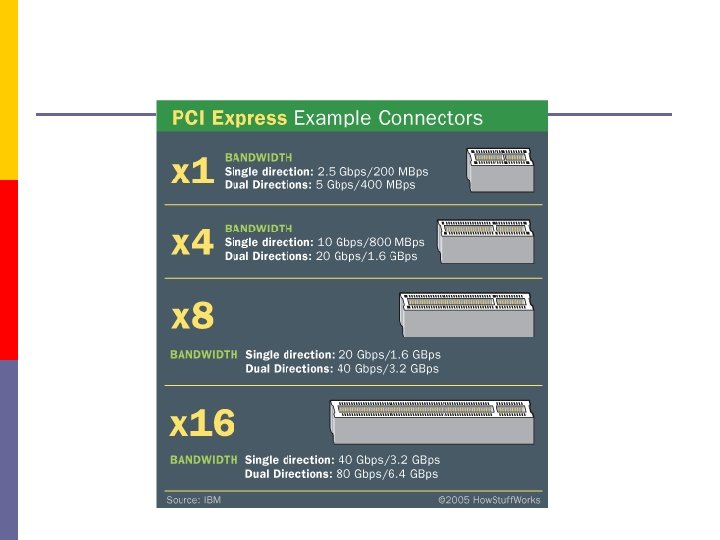

Konektory PCI Express
Srovnání typů sběrnic
