改定履歴 改定バージョン 1 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. 日付 2014/03/07 変更内容 パートナーセントラルに公開済み Cisco Public 2

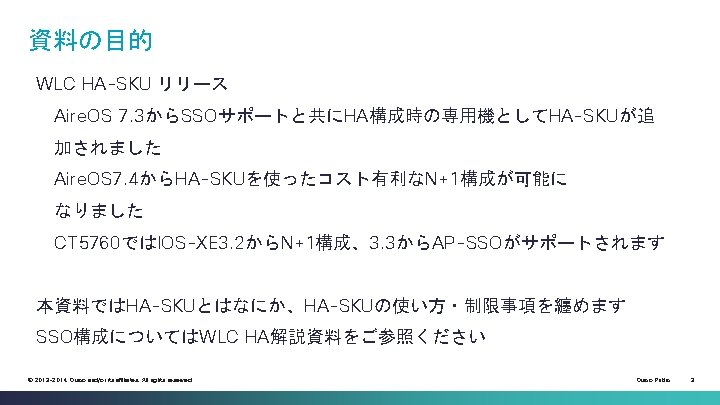

Agenda • • HA-SKUとはなにか HA-SKUのコンフィグ N+1構成例 N+1構成時の注意事項 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Cisco Public 4

HA-SKUラインナップ WLC AIR-CT 8510 -HA-K 9 AIR-CT 7510 -HA-K 9 AIR-CT 5508 -HA-K 9 AIR-CT 2504 -HA-K 9 AIR-CT 5760 -HA-K 9 AIR-SVC-WISM 2 -HA-K 9 IOS-XE Cat 3850/3650ベースのHA-SKU はありません 注）CT 2504はSSO構成をサポートしていません N+1 HA構成のみのサポートです Rel 7. 5以降 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Cisco Public 5

HA-SKUとはなにか APライセンス（Feature: base-ap-count）を保有していないSKUです (5508 HA-SKU) >show license summary License Store: Primary License Storage Store. Index: 0 Feature: base Version: 1. 0 License Type: Permanent License State: Active, Not in Use License Count: Non-Counted License Priority: Medium License Store: Evaluation License Storage Store. Index: 0 Feature: base-ap-count Version: 1. 0 License Type: Evaluation License State: Active, Not in Use, EULA not accepted Evaluation total period: 8 weeks 4 days Evaluation period left: 8 weeks 4 days License Count: 500 / 0 (Active/In-use) License Priority: None © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Cisco Public 6

HA-SKUとはなにか HA-SKUをインベントリコマンドで確認すると (5508 HA-SKU) >show inventory Burned-in MAC Address. . . . 60: 73: 5 C: D 1: CB: 80 Power Supply 1. . . . . Present, OK Power Supply 2. . . . . Absent Maximum number of APs supported. . . . 500 NAME: "Chassis" , DESCR: "Cisco 5500 Series Wireless LAN Controller" PID: AIR-CT 5508 -K 9, VID: V 03, SN: FCW 1644 L 02 Q PIDにHAの文字はありません（通常SKUと同じです） WLC 2504, 5508, 7510, 8510のHA-SKUの実態は通常のSKUと同じHWを使っており、CLI・GUIか らHA-SKUを識別するにはライセンス（base-ap-count)を保有しているかで判断します。 外観からはPIDラベルのHA-K 9表示のみです 5760ではLicense情報にHA-SKUであることが表示されます © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Cisco Public 7

HA-SKUとはなにか HA-SKUのライセンスを確認すると 5760 -HASKU#show license right-to-use summary License Name Type Count Period left -----------------------apcount base 0 Lifetime apcount adder 0 Lifetime ----------------------Evaluation AP-Count: Disabled Total AP Count Licenses: 0 AP Count Licenses In-use: 0 AP Count Licenses Remaining: 0 Note: KATANA HA SKU found. Ap Count License is not applicable for HA SKU. ※ 5760ではライセンス情報にHA-SKUであることが表示されます 「KATANA」は 5760のコード名です © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Cisco Public 8

HA-SKUとはなにか HA-SKUをインベントリコマンドで確認すると 5760 -HASKU#show inventory NAME: "Switch 1", DESCR: "AIR-CT 5760 -6" PID: AIR-CT 5760 , VID: V 01 , SN: FOC 1712 V 1 AK ～省略～ ※Inventory情報にHA-SKUの表示はありません © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Cisco Public 9

HA-SKUとはなにか HA-SKUでないSKUでもHA構成が組めます Aire. OS 7. 3からサポートされたSSO構成時、既存のFeature: base-ap-count を保有するWLCをStandby 機に設定し構成することが可能です HA-SKU相当のRoleが利用するための最低Feature: base-ap-count 数 対象SKU： 5508 7510、8510 Wi. SM 2 Minimum 50 APライセンス Minimum 100 APライセンス config redundancy unit secondary コマンドを実行することでStandby機（HA-SKU）として稼働でき ます 元のWLC機能に戻すには © 2013 -2014 Cisco and/or its affiliates. All rights reserved. config redundancy unit primaryコマンドを実行してください Cisco Public 11

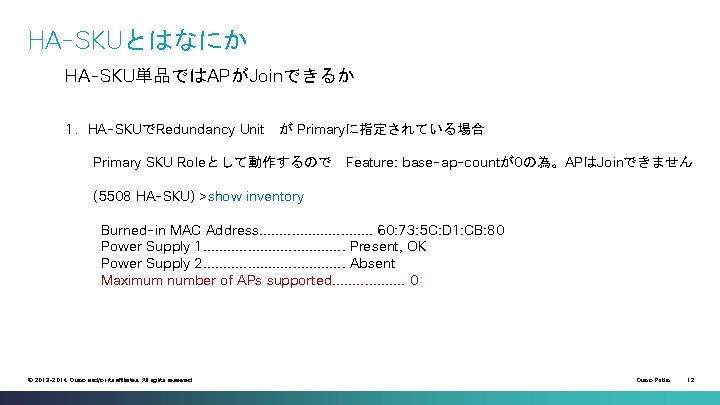

HA-SKUとはなにか HA-SKU単品ではAPがJoinできるか 1．HA-SKUでRedundancy Unit が Primaryに指定されている場合 Primary SKU Roleとして動作するので Feature: base-ap-countが0の為。APはJoinできません (5508 HA-SKU) >show inventory Burned-in MAC Address. . . . 60: 73: 5 C: D 1: CB: 80 Power Supply 1. . . . . Present, OK Power Supply 2. . . . . Absent Maximum number of APs supported. . . . 0 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Cisco Public 12

HA-SKUとはなにか HA-SKU単品ではAPがJoinできない？ 続き 2．HA-SKUでRedundancy Unit が Secondaryに指定されている場合 Secondary SKU （HA-SKU）Roleとして動作するので します SKUがサポートする最大数までAPがJoin (5508 HA-SKU) >show inventory Burned-in MAC Address. . . . 60: 73: 5 C: D 1: CB: 80 Power Supply 1. . . . . Present, OK Power Supply 2. . . . . Absent Maximum number of APs supported. . . . 500 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Cisco Public 13

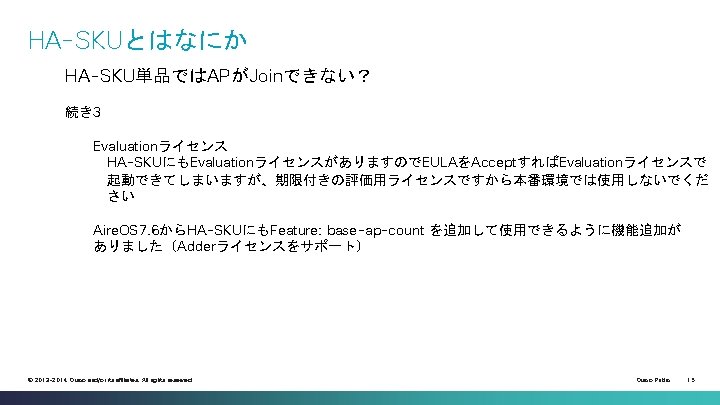

HA-SKUのコンフィグ 1． Redundancy UnitをSecondaryに指定します。 CLI設定 (5508 HA-SKU) >config redundancy unit secondary (5508 HA-SKU) >save config Are you sure you want to save? (y/n) y ※UnitのRoleを変更後は必ず再起動してください (5508 HA-SKU) >reset system Are you sure you would like to reset the system? (y/N) y © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Cisco Public 16

HA-SKUのコンフィグ 2． Redundancy UnitをSecondaryに指定します GUI設定、セーヴ後は再起動してください © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Cisco Public 17

HA-SKUのコンフィグ 2． Redundancy UnitをSecondaryに指定します GUI設定、セーヴ後は再起動してください © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Cisco Public 18

HA-SKUのコンフィグ Secondary Unitの状態確認 1．CLI (5508 HA-SKU) >show redundancy summary Redundancy Mode = SSO DISABLED Local State = ACTIVE Peer State = N/A Unit = Secondary - HA SKU Unit ID = 60: 73: 5 C: D 1: CB: 80 Redundancy State = N/A Mobility MAC = 60: 73: 5 C: D 1: CB: 80 (5508 HA-SKU) >show inventory Burned-in MAC Address. . . . 60: 73: 5 C: D 1: CB: 80 Power Supply 1. . . . . Present, OK Power Supply 2. . . . . Absent Maximum number of APs supported. . . . 500 NAME: "Chassis" , DESCR: "Cisco 5500 Series Wireless LAN Controller" PID: AIR-CT 5508 -K 9, VID: V 03, SN: FCW 1644 L 02 Q © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Cisco Public 19

HA-SKUのコンフィグ Secondary Unitの状態確認 1．CLI (5508 HA-SKU) >show license capacity Licensed Feature Max Count Current Count Remaining Count -----------------------------------AP Count 500 0 500 ※AP Capacityが500と表示されますがライセンスを使用していないことに注意してください (5508 HA-SKU) >show license summary License Store: Primary License Storage Store. Index: 0 Feature: base Version: 1. 0 License Type: Permanent License State: Active, Not in Use License Count: Non-Counted License Priority: Medium License Store: Evaluation License Storage Store. Index: 0 Feature: base-ap-count Version: 1. 0 License Type: Evaluation License State: Active, Not in Use, EULA not accepted Evaluation total period: 8 weeks 4 days Evaluation period left: 8 weeks 4 days License Count: 500 / 0 (Active/In-use) License Priority: None © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Cisco Public 20

HA-SKUのコンフィグ Secondary Unitの状態確認 1．GUI © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Cisco Public 21

HA-SKUのコンフィグ Secondary Unitの状態確認 1．GUI 続き © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Cisco Public 22

N+1 HA （HA-SKU）構成例 § 複数のPrimaryコントローラを１台のコントローラでバックアップ § Primaryコントローラの機種は混在可能です Primary Controller-5508 #1 License Count: 100 APs connected: 90 Primary Controller – 5508 #2 License Count: 300 APs connected: 250 Backup Controller -5508 WLC Max AP support : 500 Primary Controller -2504 #3 License Count: 75 APs connected: 25 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Cisco Public 23

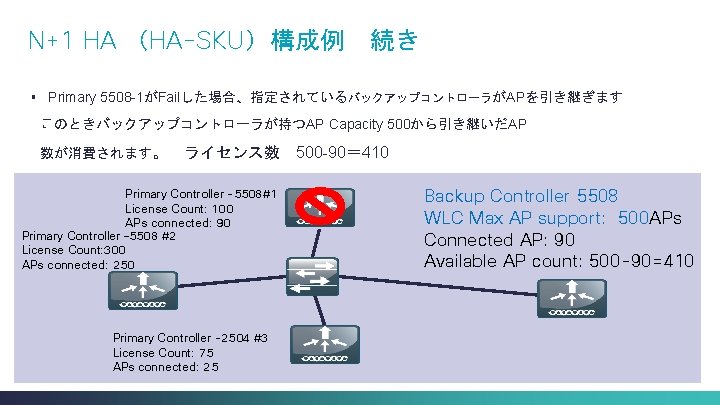

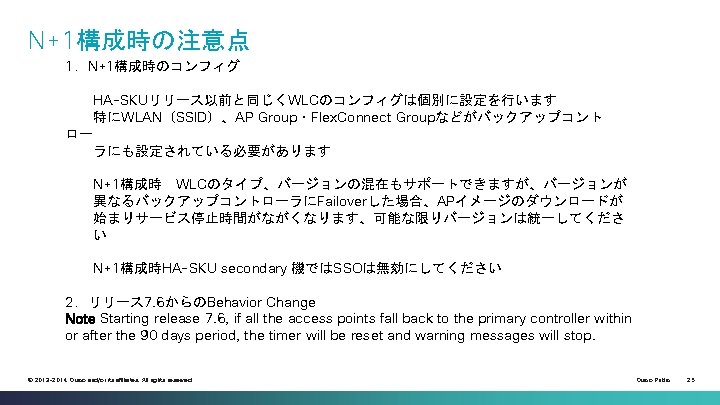

N+1 HA （HA-SKU）構成例 § 続き Primary 5508 -1がFailした場合、指定されているバックアップコントローラがAPを引き継ぎます このときバックアップコントローラが持つAP Capacity 500から引き継いだAP 数が消費されます。 ライセンス数 Primary Controller -5508#1 License Count: 100 APs connected: 90 Primary Controller – 5508 #2 License Count: 300 APs connected: 250 500 -90＝ 410 Backup Controller 5508 WLC Max AP support: 500 APs Connected AP: 90 Available AP count: 500 -90=410 Primary Controller -2504 #3 License Count: 75 APs connected: 25 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Cisco Public 24
