1 2 OBJETIVO Y ALCANCE GLOSARIO NORMAS DE
* 1. 2. OBJETIVO Y ALCANCE GLOSARIO NORMAS DE PROCEDIMIENTO, LINEAMIENTOS O POLÍTICAS 3. DE OPERACIÓN 4. CARACTERISTICAS 5. INSUMOS 6. CALIBRACIÓN O VERIFICACIÓN 7. PROCEDIMIENTO – OPERACIÓN 7. 1. MÉTODOS 7. 2. CÁLCULOS 8. ANEXOS
*Establecer los pasos a seguir en la determinación de la estabilidad estructural del suelo por el método de Yoder, de los agregados de las partículas secundarias estables al agua, viento y factores mecánicos tales como la labranza. *
*La estructura del suelo hace referencia al agrupamiento de las partículas primarias – Terrones *Así como la textura es permanente, estructura varia, en respuesta a los cambios de las condiciones naturales o de cultivo. *Desde el aspecto morfológico, la estructura se define en términos de: tipo de agregados (forma), grado (resistencia a la destrucción) y clases (tamaños) (USDA, 1951). *
Migajosa Granular Angular FORMA Subangular
TIPOS Y SUBTIPOS LAMINAR Laminar PRISMÁTICO Prismático Columnar BLOCOSO Angular CLASE ESFEROIDAL O GRANULAR Subangular Granular Migajosa Muy Fina <1 mm <10 mm <5 mm <1 mm Fina 1 -2 mm 10 -20 mm 5 -10 mm 1 -2 mm Media 2 -5 mm 20 -50 mm 10 -20 mm 2 -5 mm Gruesa 5 -10 mm 50 -100 mm 20 -50 mm 5 -10 mm Muy Gruesa >10 mm >100 mm >50 mm >10 mm TAMAÑO
Grado Sin Estructura Débil Moderado Fuerte Criterio No se observa un arreglo ordenado o definido de líneas naturales de debilidad. Se anota como masivo cuando es coherente y de grano simple cuando no lo es. Presenta agregados formados “vagamente”, los cuales son muy difíciles de observar. Los agregados se presentan bien formados y claros, en suelos no disturbados. Presenta agregados durables y evidentes en suelos no disturbados, y se separan limpiamente cuando se disturban. COHESIÓN Y ADHESIÓN
* Muestreo Preparación *
Balanza Horno Tamices Preparar materiales e insumos Verificar que el material este limpio, seco y ordenado Comprobar vigencia de calibración Registrar la información sobre la identificación en la captura de datos Identificar y ordenar las muestras Asegurar condiciones de operación de los equipos, registrar uso

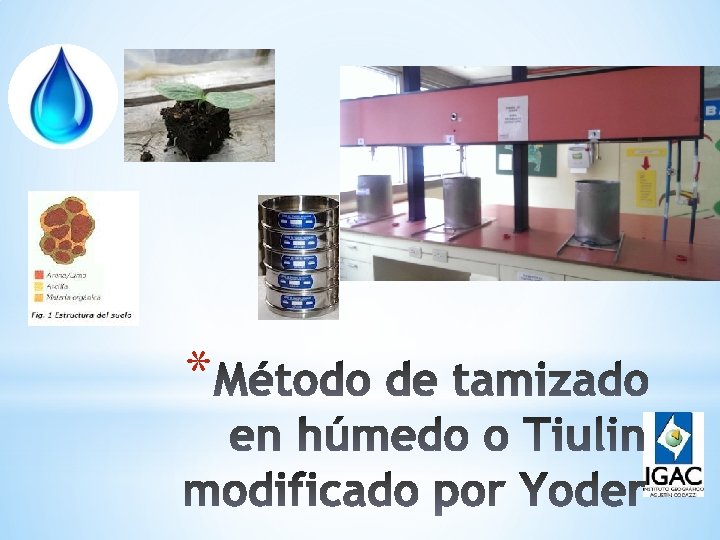

Muestra con humedad de friabilidad, romper con los dedos índice y pulgar (8 mm) Reunir cada fracción en un beaker previamente marcado. Tamizado en húmedo En el equipo de Yoder colocamos la muestra en el tándem de tamices Agitar por 30 minutos Pasar por el tamiz de 8 mm (No. 5/16”) Tomar muestra para corrección por humedad 250 g (Humedad gravimétrica) Pesar la fracción retenida en cada tamiz Tamizar durante 2 minutos Masa retenida (g) Colocar el equipo a funcionar por 30 min a 30 osc/min Transvasar a 5 teteros previamente identificados A, B, C, D, E + 10 m. L (Disp) Cuando se detenga retirar el tandem y dejar drenar por 5 min Realizar cuarteo y pesar 100 g de suelo del que ha pasado por el tamiz No. 5/16” Colocar en el tándem de tamices la muestra Identificar 5 beacker A(6, 3 mm), B(4, 0 mm), C(2 mm), D(1 mm) Y E(0, 425 mm). Pesar cada una de las fracciones Llevar al horno (105°C Masa retenida (g) + 10 - 18 horas)

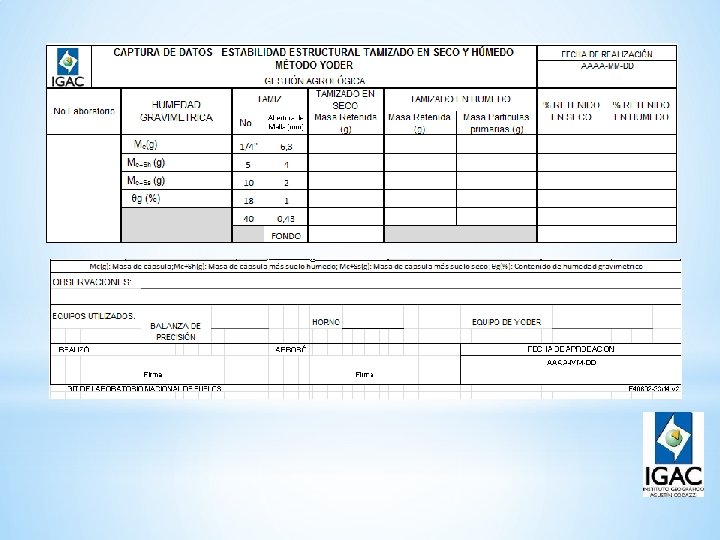

PARTÍCULAS PRIMARIAS Pasar el contenido de cada tetero A(6, 3 mm), B(4, 0 mm), C(2 mm), D(1 mm) Y E(0, 425 mm). Si quedan retenidas partículas transvasar al beaker correspondiente Entregar al responsable de tema Verificar y corroborar cálculos y resultados Entregar a Digitación Realizar cálculos 1. Captura de datos Llevar al horno (105°C + 10 * 18 horas) Pesar cada fracción de masa de suelo seco Masa partículas primarias (g)

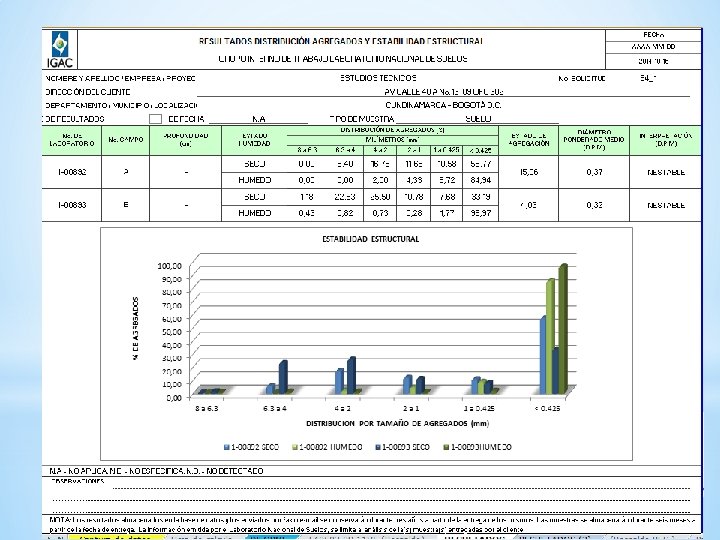

DPM (mm) < 0. 5 – 1. 5 – 3. 0 – 5. 0 > 5. 0 Estabilidad estructural Inestable Ligeramente Estable Moderadamente Estable Muy Estable Porcentaje de agregados > 5. 0 > 90 90 – 80 80 – 35 35 – 25 < 25 Estado de agregación Clase Muy Alta Media Baja Muy Baja 1 2 3 4 5
